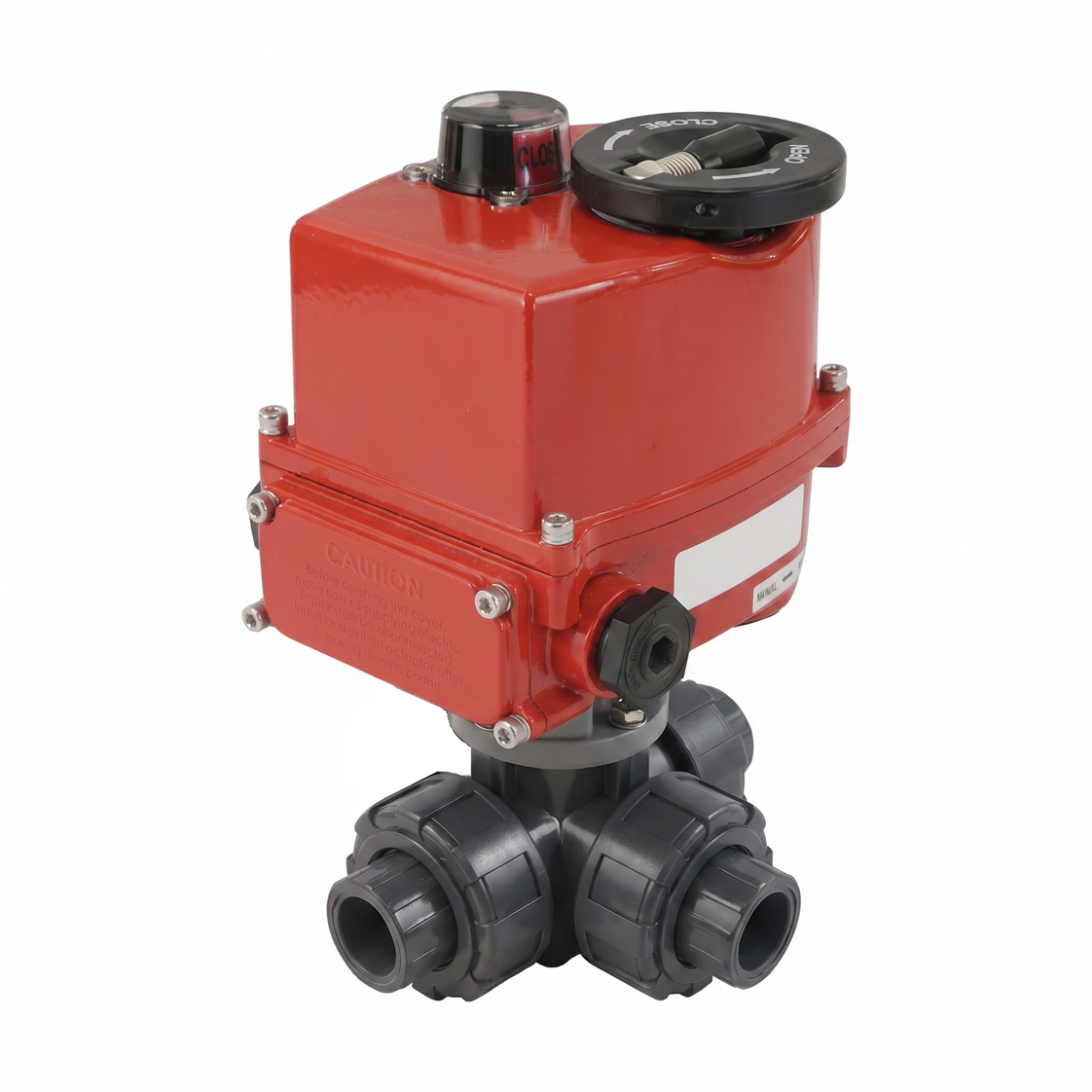

G1/2'' Taladro En L Válvula De Bola Eléctrica modulante PVC de 3 vías 24 V CA/CC

Este actuador eléctrico modulante se ofrece en combinación con una válvula de bola de PVC con taladro en L de 3 vías. La válvula tiene puertos roscados hembra de 1/2 pulgada G. Esto es BSPP (British Standard Pipe Parallel). La válvula tiene un diámetro de 14 mm, con un valor Kv de 3,5 m³/h (Cv = 4,05 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Adecuado para temperaturas de 0 a 60°C (32 a 140°F). La válvula es adecuada para aplicaciones con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). El cuerpo de la válvula y la bola están hechos de PVC-U. Los sellos son de PTFE/EPDM.

El actuador puede girar la válvula de 0 a 90 grados con un par de funcionamiento de 40 Nm (mayor par de rotura, consulte el manual) en 13 segundos. Requiere una tensión de alimentación de 24 V AC/DC, tiene un ciclo de servicio de corta duración S2 (10 min - ver manual) y viene con un indicador de posición visual en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS) que le permite posicionar la válvula en cualquier posición entre 0 y 90 grados. Requiere una señal de control de 4-20 mA (y 0-10V, 2-10V) para la posición. Con la carcasa duradera de poliamida (PA) del actuador, proporciona a la unidad una protección IP67 para una temperatura ambiente de -10°C a 50°C (14°F a 122°F).

Antes de conectar el actuador, lea atentamente el manual. Se entrega sin montar, incluyendo válvula de bola (V3KKJ), actuador (AG-540-B-DPS) y accesorios de montaje.

Ventajas:

• Es un actuador modulante con un sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 4-20 mA
• El actuador tiene una robusta carcasa IP67
• El actuador tiene un claro indicador visual para ver la posición de la válvula

Desventajas:

• En comparación con un actuador neumático del mismo tamaño, la velocidad de funcionamiento es más lenta

Diámetro y función de circuito

La bola tiene un puerto en L. Al girar la bola 90 grados, puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de válvulas con taladro en L

Diagrama de cableado eléctrico

El actuador cuenta con un sistema de cableado de 10 terminales dividido entre la alimentación esencial y las funciones de retroalimentación opcionales. Para la operación básica, los terminales 1, 2 y 3 proporcionan una tierra y una fuente de alimentación de 24V AC/DC con detección automática de voltaje. Los terminales 4 y 5 reciben una señal de entrada modulante, que se establece en 4-20 mA por defecto, pero se puede configurar a 0-10V o 2-10V. Para la monitorización remota, los terminales 6 y 7 proporcionan una señal de retroalimentación de posición continua, típicamente 4-20 mA. Nunca se debe aplicar voltaje externo a estos pines de retroalimentación para evitar daños permanentes. Finalmente, los terminales 8, 9 y 10 utilizan una fuente común para proporcionar confirmaciones de estado discretas de "Abierto" o "Cerrado" a través de interruptores de límite.

Diagrama de cableado eléctrico del actuador AG-540-B-DPS.

Montaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los tornillos proporcionados. No debe haber holgura entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su tubería existente.

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje necesarios.
