G1/4'' 230V AC 5/2 vías Válvula de solenoide NAMUR biestable 1,5-8bar MVSN
Electroválvula neumática de 5/2 vías de Mindman con puertos G1/4" (rosca hembra), configuración Namur 1/4" (VDI/VDE 3845), puertos de escape G1/8" y bobinas de 230 V CA. La válvula es biestable. Funcionamiento indirecto (pilotaje interno). Las aplicaciones incluyen el control de un cilindro de doble efecto o un actuador neumático. Presión de funcionamiento 2-8 bar. Aire medio, no apto para otros medios o vacío. Con mando manual. Puede montarse en un colector con suministro/ventilación de aire central. Tiempo de respuesta 0,038s, valor Kv 0,8 Nm3/h(862 Nl/min).
Incluye bobina y conector DIN-B- Precio normal
- €38,68
- Precio normal
- €31,97
Descripción

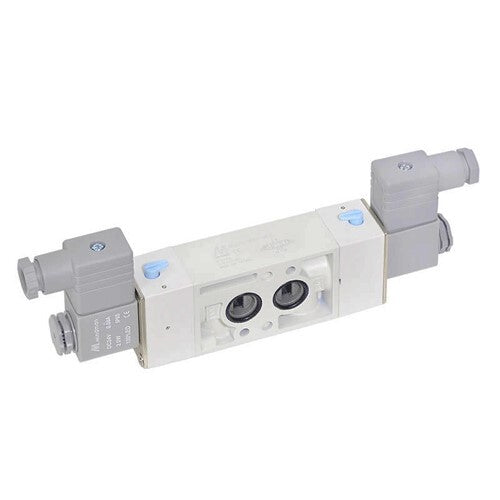

Electroválvula neumática de alta calidad de Mindman. Esta válvula es de 5/2 vías y biestable (2 bobinas). La válvula tiene puertos G1/4" (rosca BSPP). La tensión de la bobina es de 230 V CA y la potencia de 4,9 VA. Tenga en cuenta que los puertos de escape tienen roscas G1/8", son más pequeños que los otros puertos. La válvula sólo puede funcionar con aire comprimido (filtrado hasta 5 μm) que no necesita ser lubricado. La presión de funcionamiento es de 2 a 8 bares. Esta válvula tiene una configuración Namur, lo que permite montarla directamente en un actuador neumático sin conexión de manguera. El tiempo de respuesta es de 0,038 s. Valor Kv 0,8 (862Nl/min). Esta válvula está equipada con un mando manual.
Una válvula de 5/2 vías tiene cinco puertos y dos estados. Dos puertos (A y B) se conectan al aparato, por ejemplo un cilindro de doble efecto. Un puerto se utiliza para suministrar aire presurizado (puerto P), los dos puertos restantes son escapes (puertos S y R) y están conectados respectivamente a los puertos B y A. Al cambiar de estado, o bien el puerto A está presurizado y el puerto B venteado, o bien el puerto A está venteado y el puerto B presurizado. Si la válvula se utiliza para controlar un cilindro de doble efecto, un estado de la válvula se utiliza para mover el cilindro en una dirección, y el otro estado se utiliza para mover el cilindro en la dirección opuesta.Esta válvula es de doble efecto, lo que significa que la electroválvula está controlada por dos solenoides. Los solenoides funcionan por impulsos y cada uno puede controlar un estado de la válvula. Si no se activan ambos solenoides, la válvula permanece en el último estado. Por lo tanto, la válvula es biestable.
Mindman es un fabricante internacional de componentes neumáticos de alta calidad con producción principal en Taiwán. Con una rica historia de producción, una gama muy amplia y una fabricación rentable de productos de alta calidad, es uno de los verdaderos líderes del mercado en la industria neumática.
Principales ventajas
- Baja resistencia al flujo (Kv=0,8m3/h)
- Funcionamiento rápido y fiable
- Larga vida útil (12.000.000+ ciclos)
- Bajo consumo de energía (4,9VA)
- Diseño sin mantenimiento
- La bobina puede instalarse en cuatro direcciones (4 x 90°)
- Diseñado para montaje en colector
Notas importantes
- Sólo para aire (limpio), no para otros medios o vacío.
- Se requiere una presión mínima de 2 bar para un funcionamiento correcto (válvula pilotada).
- No aplique ninguna tensión a la bobina cuando esta se retire de la válvula para evitar que se queme.
- No sobrepase nunca los límites de la válvula (presión, temperatura, tensión, medio, etc.).
Configuración de Namur

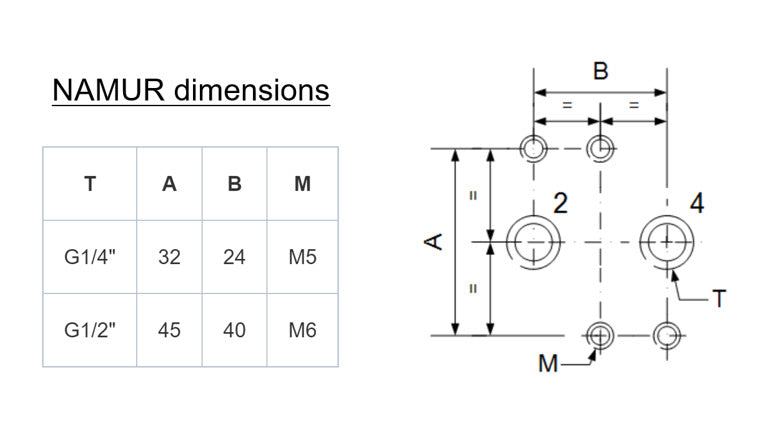

Namur (VDI/VDE 3845) define una interfaz estándar entre válvulas direccionales neumáticas y actuadores. La electroválvula tiene dos juntas tóricas para crear una conexión estanca entre la válvula y el actuador. La electroválvula se puede girar 180 grados, esto determina si el actuador está presurizado o ventilado cuando se activa el solenoide. La siguiente ilustración muestra las dimensiones de la conexión tanto para G1/4" como para G1/2".
En la caja
- Electroválvula (tipo MVSN-220-4E2-8A-AC220)
