G1/4'' 24V DC 5/2-Vías Válvula Solenoide NAMUR 1.5-8bar MVSN

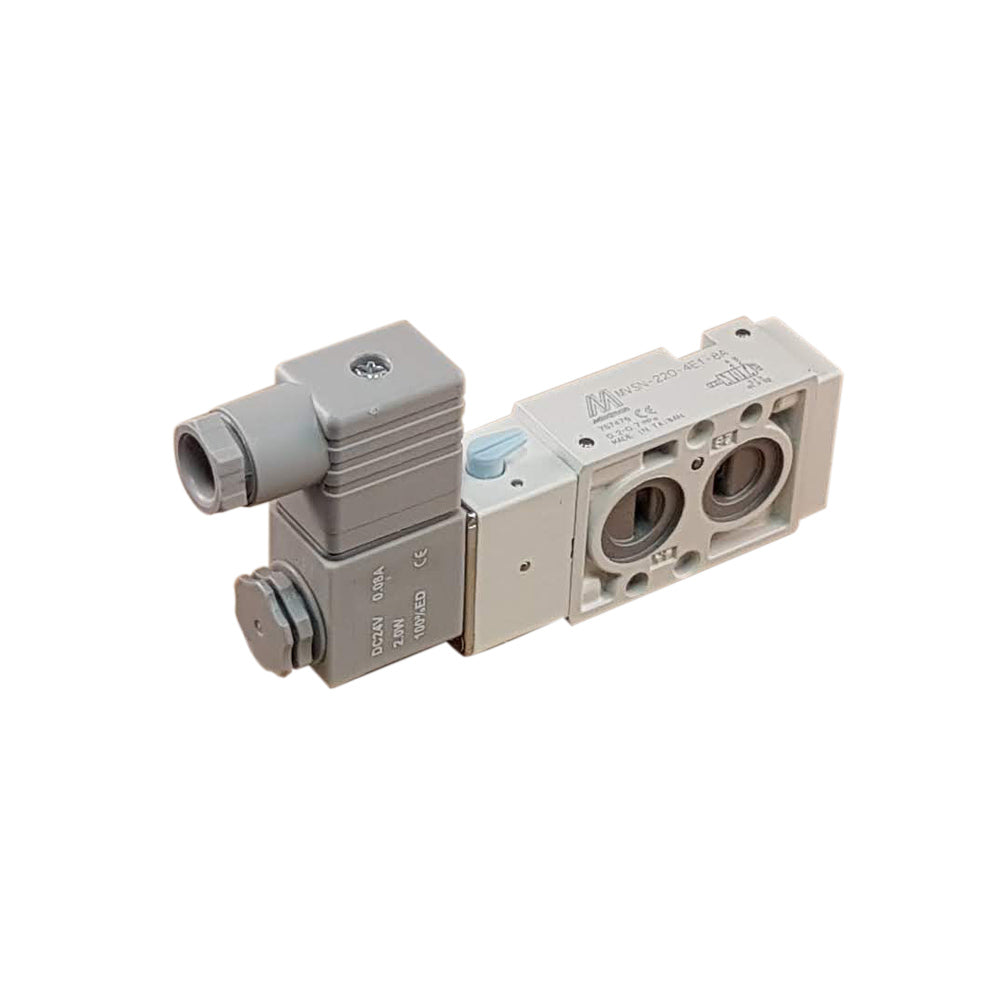

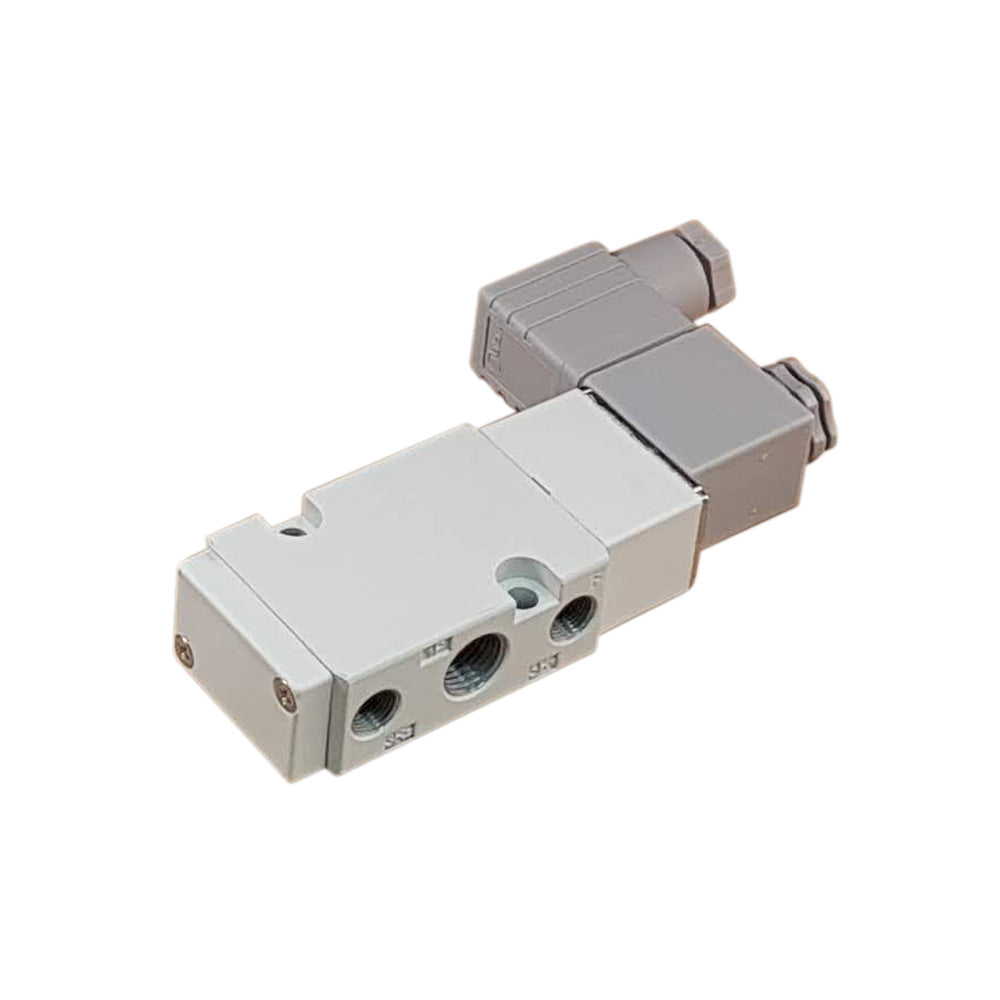

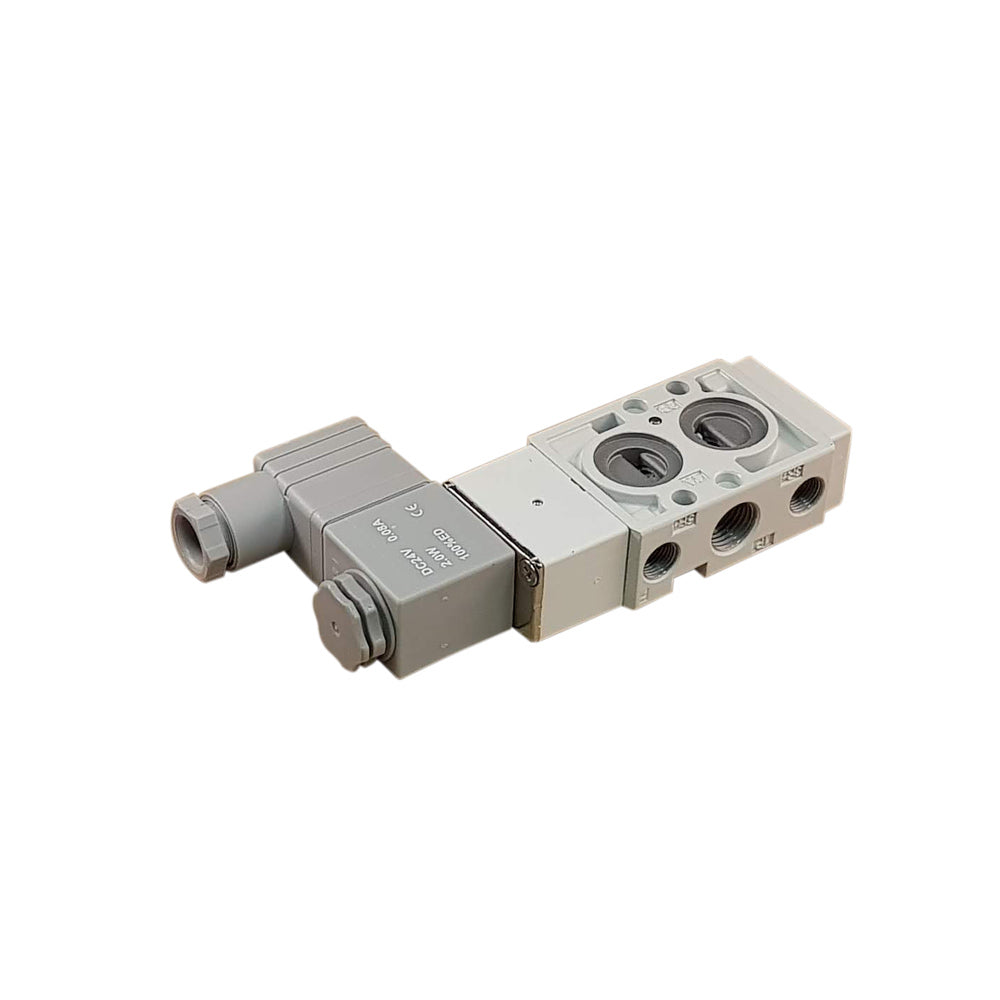

Electroválvula neumática de 5/2 vías de Mindman con puertos G1/4" (rosca hembra), configuración Namur (VDI/VDE 3845), puertos de escape G1/8" y bobina de 24 V CC. La válvula es monoestable (retorno por muelle). Funcionamiento indirecto (pilotaje interno). Las aplicaciones incluyen el control de un cilindro de doble efecto o un actuador neumático. Presión de funcionamiento 2-8 bar. Aire medio, no apto para otros medios o vacío. Con mando manual. Puede montarse en un colector con suministro/ventilación de aire central. Tiempo de respuesta 0,038s, valor Kv 0,8 Nm3/h(862 Nl/min).
Incluye bobina y conector DIN-B- Precio normal
- €47.03
- Precio normal
- €38.87
Descripción
Electroválvula neumática de alta calidad de Mindman. Esta válvula es de 5/2 vías y monoestable (1 bobina). La válvula tiene puertos G1/4" (rosca BSPP). La tensión de la bobina es de 24 V CC y la potencia es de 4,9 VA. Tenga en cuenta que los puertos de escape tienen roscas G1/8", son más pequeños que los otros puertos. La válvula sólo puede funcionar con aire comprimido (filtrado hasta 5 μm) que no necesita ser lubricado. La presión de funcionamiento es de 2 a 8 bares. Esta válvula tiene una configuración Namur, lo que permite montarla directamente en un actuador neumático sin conexión de manguera. El tiempo de respuesta es de 0,038 s. Valor Kv 0,8 (862Nl/min). Esta válvula está equipada con un mando manual.
Una válvula de 5/2 vías tiene cinco puertos y dos estados. Dos puertos (A y B) se conectan al aparato, por ejemplo un cilindro de doble efecto. Un puerto se utiliza para suministrar aire presurizado (puerto P), los dos puertos restantes son escapes (puertos S y R) y están conectados respectivamente a los puertos B y A. Al cambiar de estado, o bien el puerto A está presurizado y el puerto B venteado, o bien el puerto A está venteado y el puerto B presurizado. Si la válvula se utiliza para controlar un cilindro de doble efecto, un estado de la válvula se utiliza para mover el cilindro en una dirección, y el otro estado se utiliza para mover el cilindro en dirección opuesta.Esta válvula es de simple efecto, lo que significa que la válvula está controlada por un solenoide y vuelve a la posición de reposo por medio de un muelle. Si el solenoide no se activa, la válvula vuelve a la posición de reposo (cuadrante derecho).
Mindman es un fabricante internacional de componentes neumáticos de alta calidad con producción principal en Taiwán. Con una rica historia de producción, una gama muy amplia y una fabricación rentable de productos de alta calidad, es uno de los verdaderos líderes del mercado en la industria neumática.
Principales ventajas
- Baja resistencia al flujo (Kv=0,8m3/h)
- Funcionamiento rápido y fiable
- Larga vida útil (12.000.000+ ciclos)
- Bajo consumo de energía (4,9VA)
- Diseño sin mantenimiento
- La bobina puede instalarse en cuatro direcciones (4 x 90°)
- Diseñado para montaje en colector
Notas importantes
- Sólo para aire (limpio), no para otros medios o vacío.
- Se requiere una presión mínima de 2 bar para un funcionamiento correcto (válvula pilotada).
- No aplique ninguna tensión a la bobina cuando ésta se retire de la válvula para evitar que se queme.
- No sobrepase nunca los límites de la válvula (presión, temperatura, tensión, medio, etc.).
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Serie | Tipo MVSN |
| Función del circuito | 5/2 vías |
| Puertos | G1/4" rosca hembra (BSPP), orificios de escape de 1/8 |
| Funcionamiento | Operación piloto (pilotada internamente) |
| Presión: | 2 - 8 bar (se requiere una presión mínima de 2 bar) |
| Estabilidad | Monoestable (1 bobina) |
| Vivienda | Aluminio |
| Sello | HNBR |
| Temperatura | -5 a 50°C |
| Anulación manual | Sí |
| Voltaje | 24V DC ±10% |
| Potencia | 4.9VA |
| Grado IP | IP-65 (norma IEC 60529) |
| Clase de aislamiento | F |
| Conector | DIN43650B (EN175301-803 estilo B) |
| Medio | Aire, 5mu filtrado. La válvula se lubrica durante el montaje, no se requiere lubricación adicional en circunstancias normales. |
| Tiempo de respuesta | 0.038 s |
| Kv-value | 0.8m3/h (862Nl/min) /td> |
Configuración de Namur

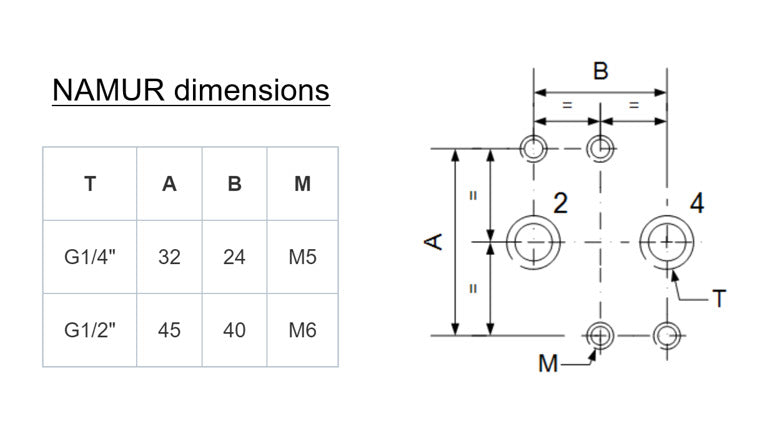

Namur (VDI/VDE 3845) define una interfaz estándar entre válvulas direccionales neumáticas y actuadores. La electroválvula tiene dos juntas tóricas para crear una conexión estanca entre la válvula y el actuador. La electroválvula se puede girar 180 grados, esto determina si el actuador está presurizado o ventilado cuando se activa el solenoide.
En la caja
- Electroválvula (tipo MVSN-220-4E1-8A-DC24)
