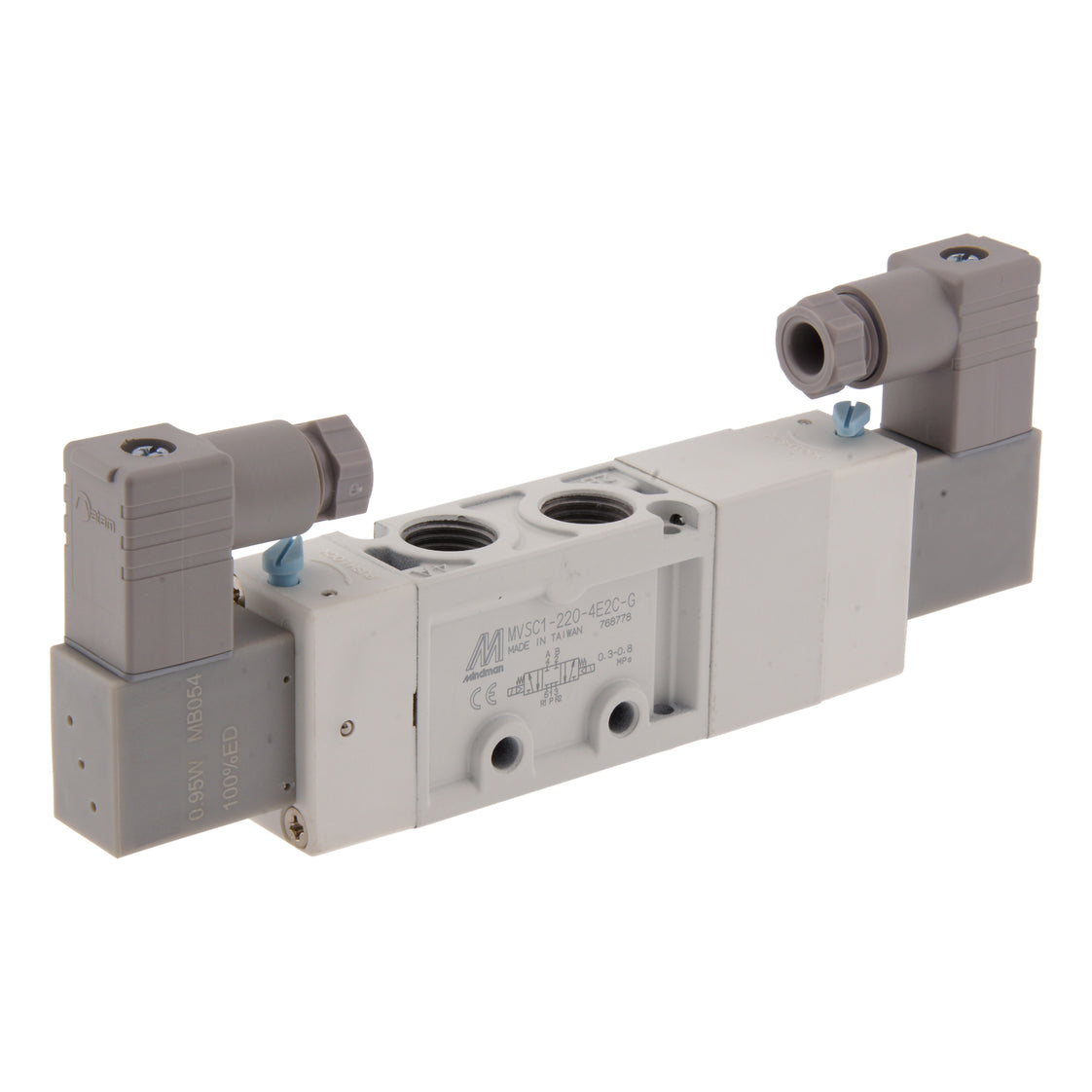

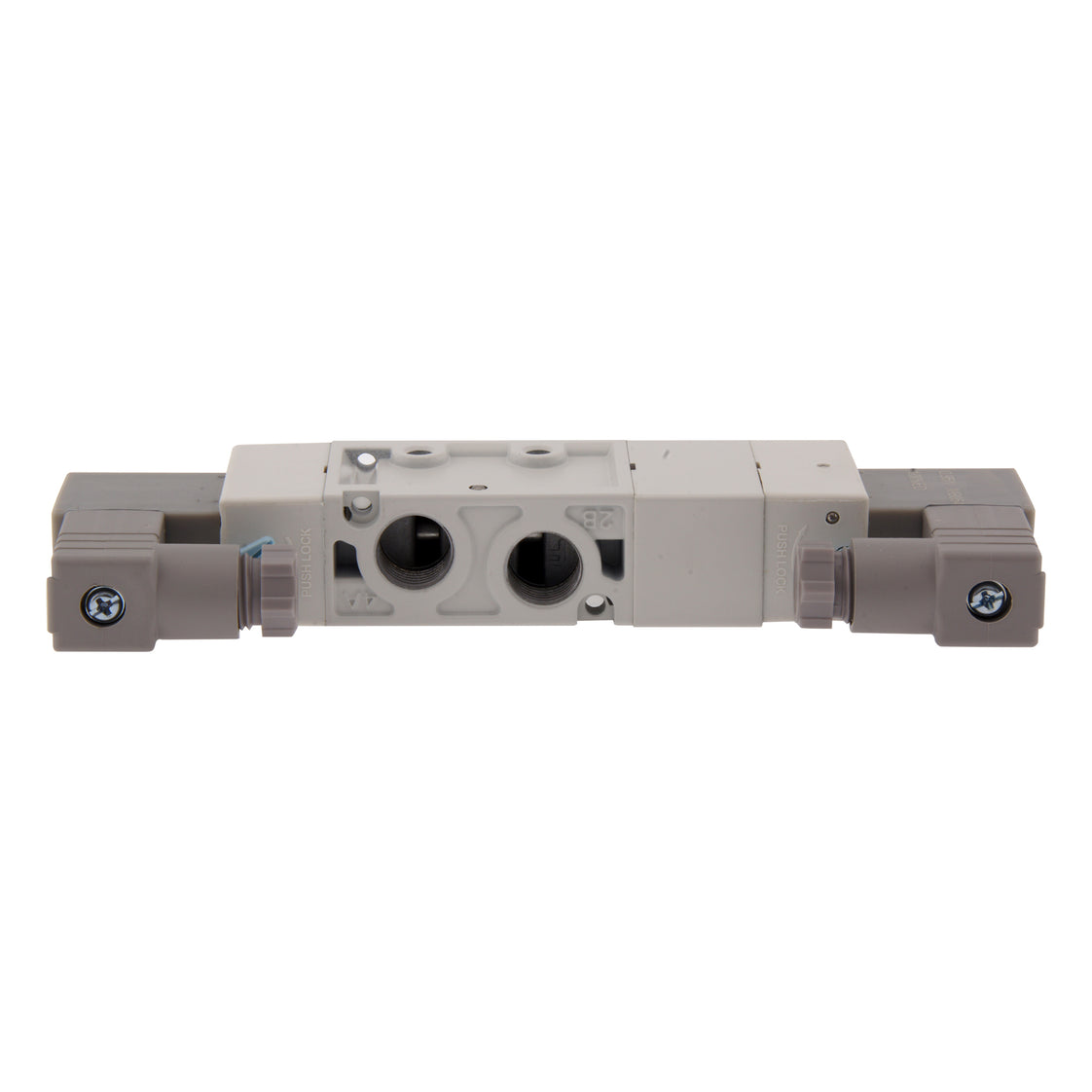

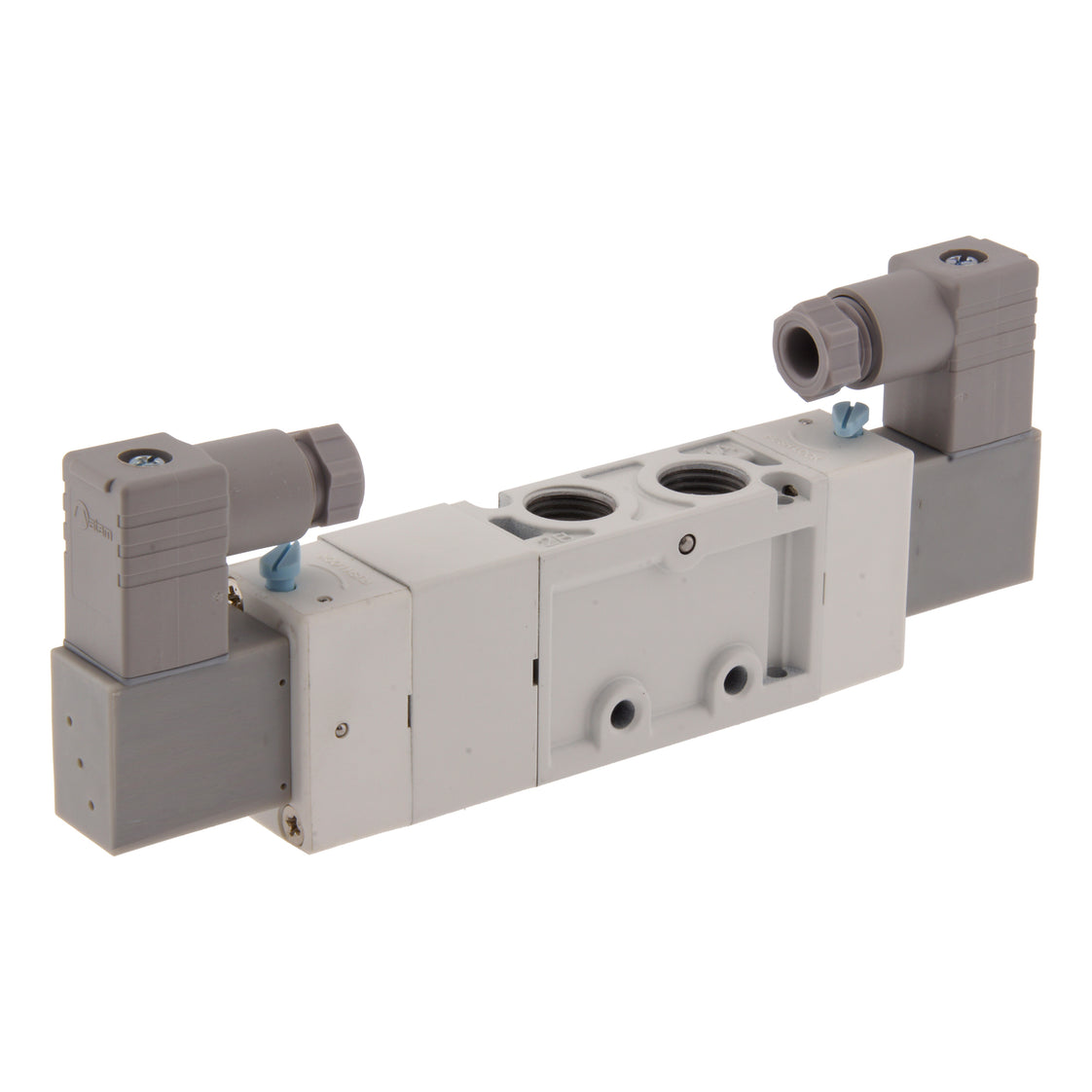

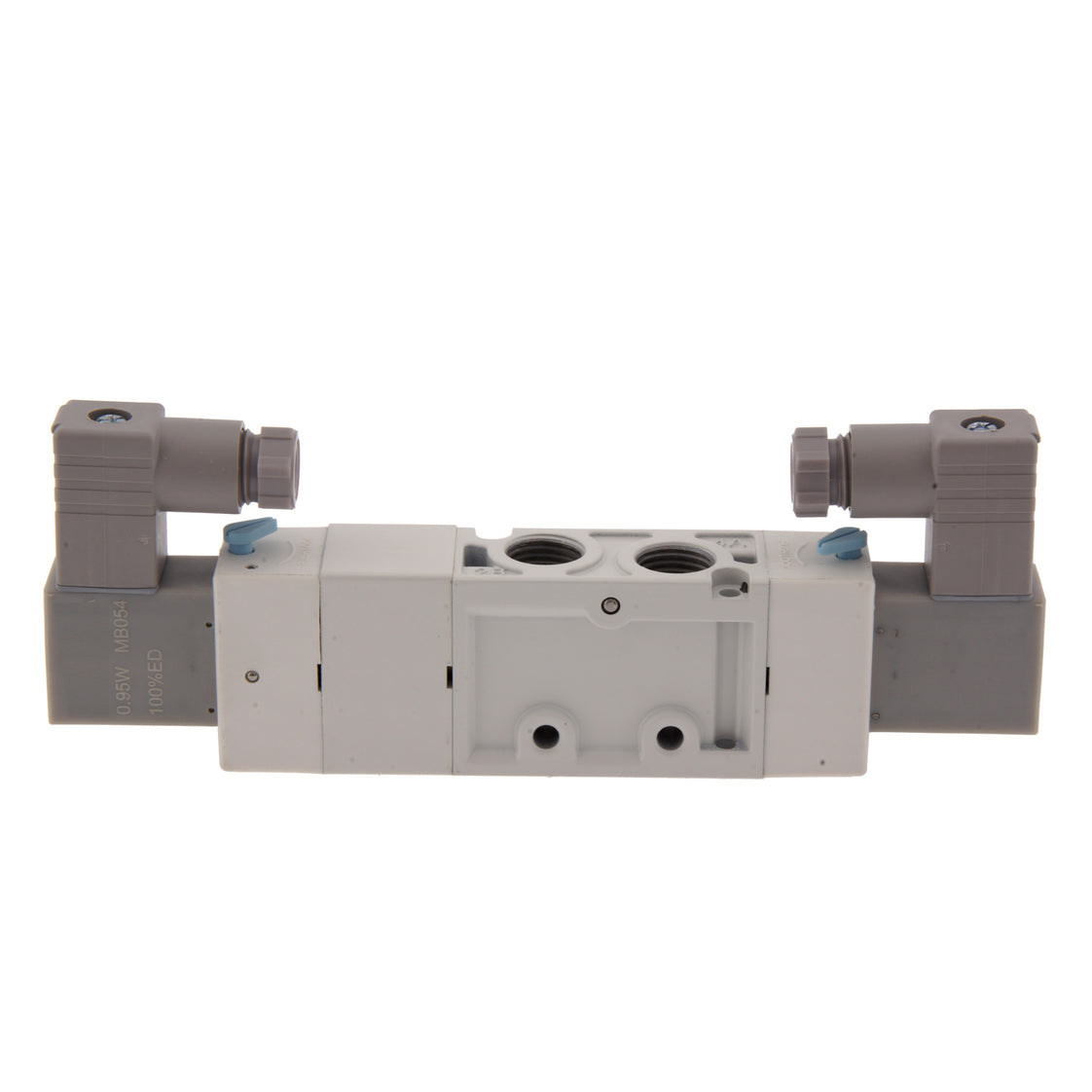

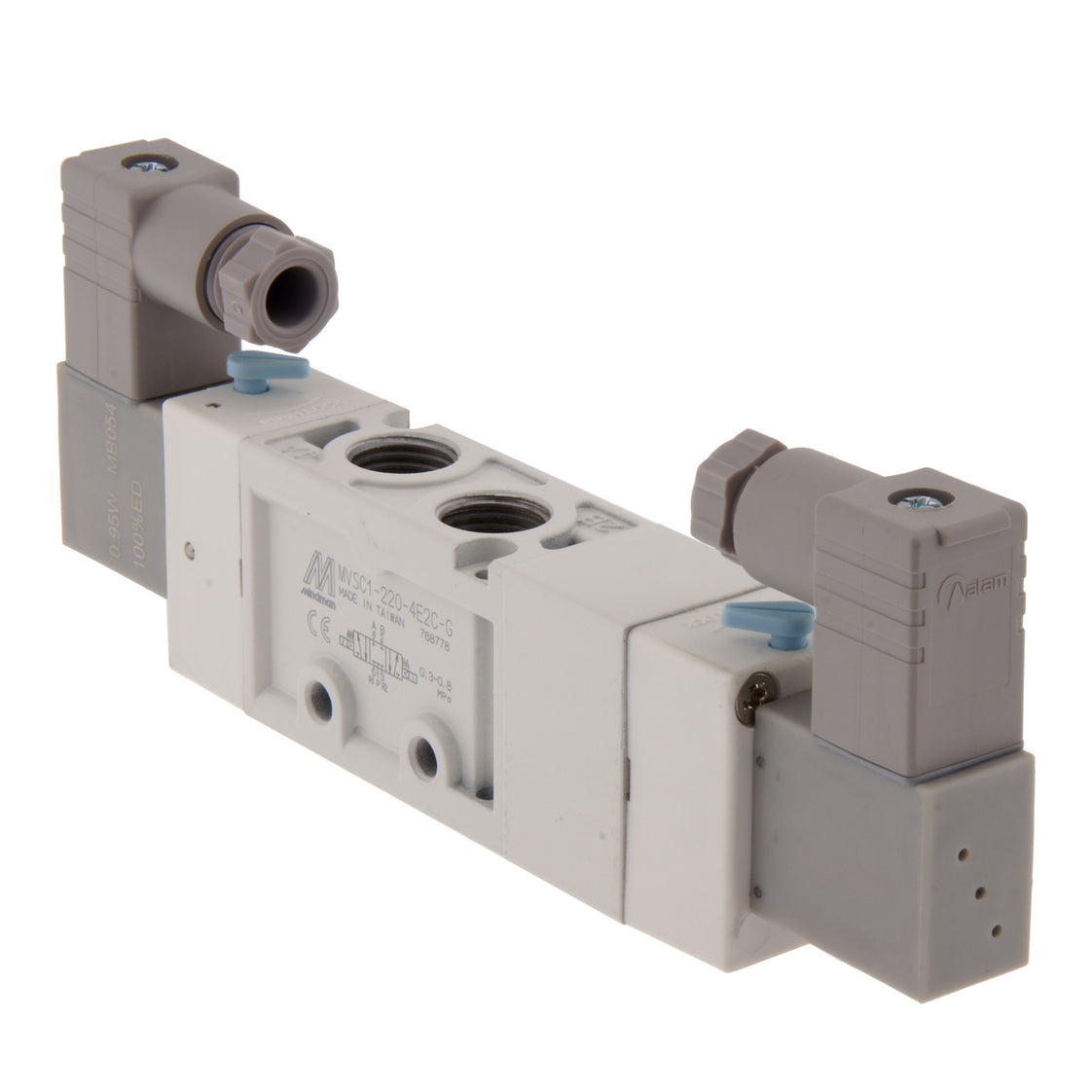

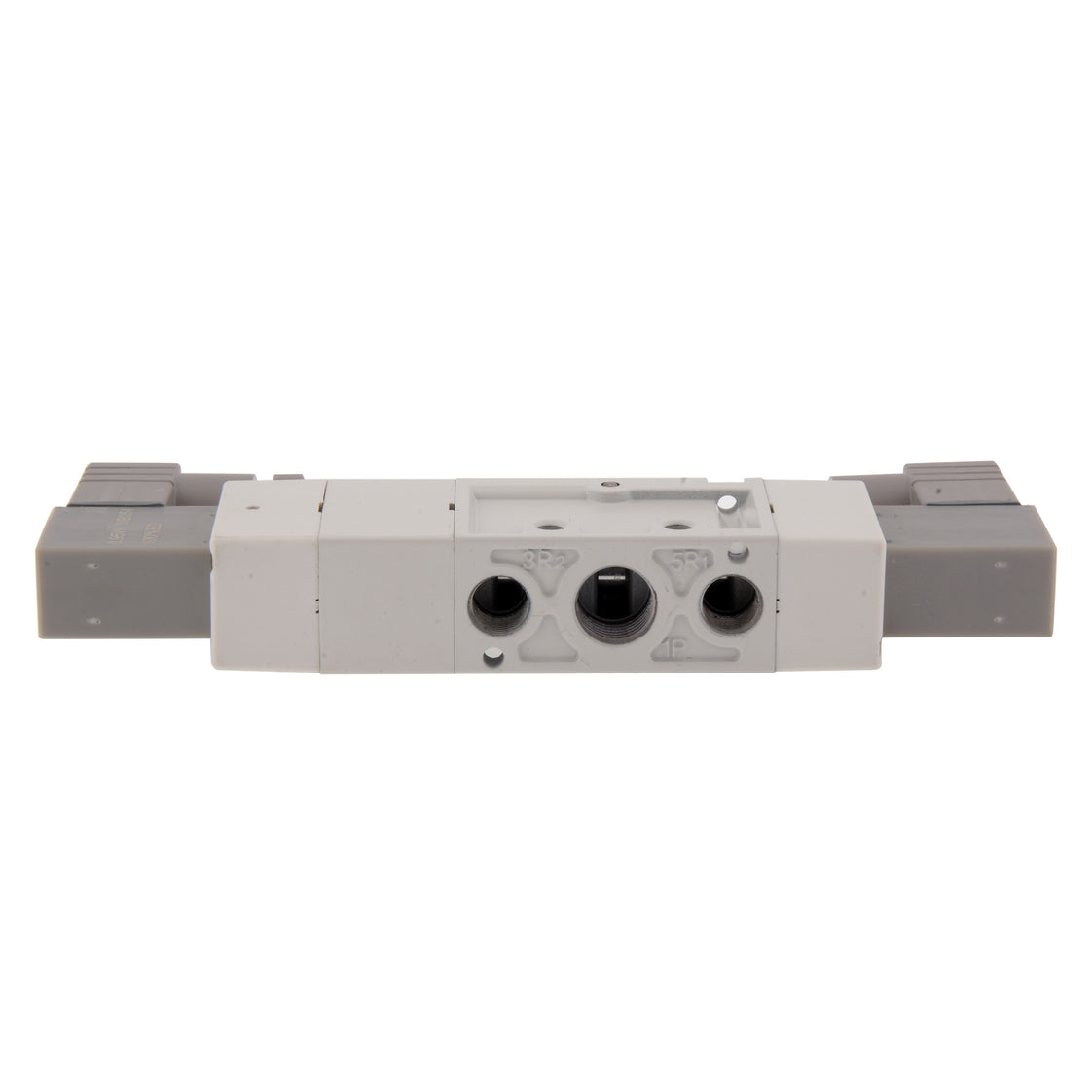

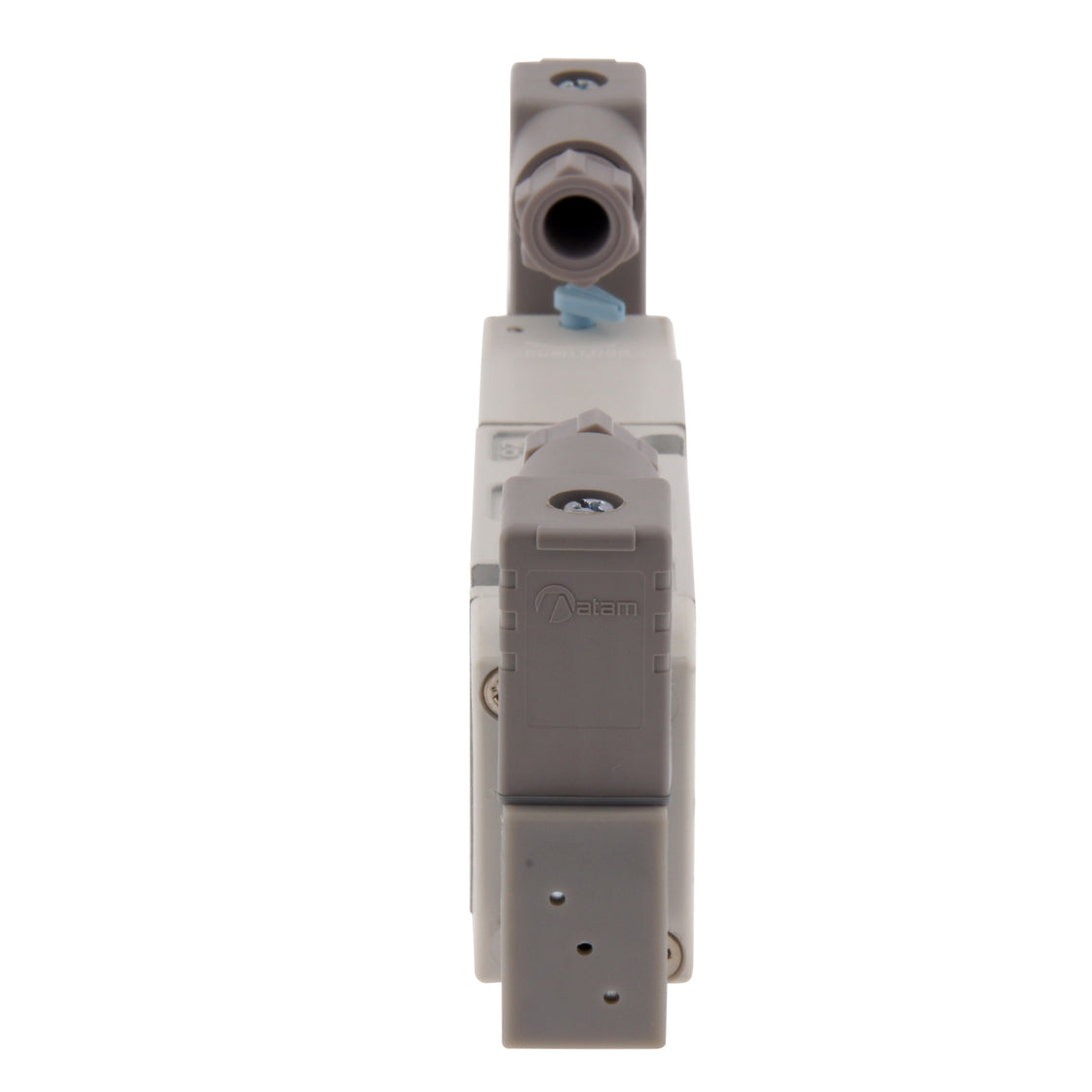

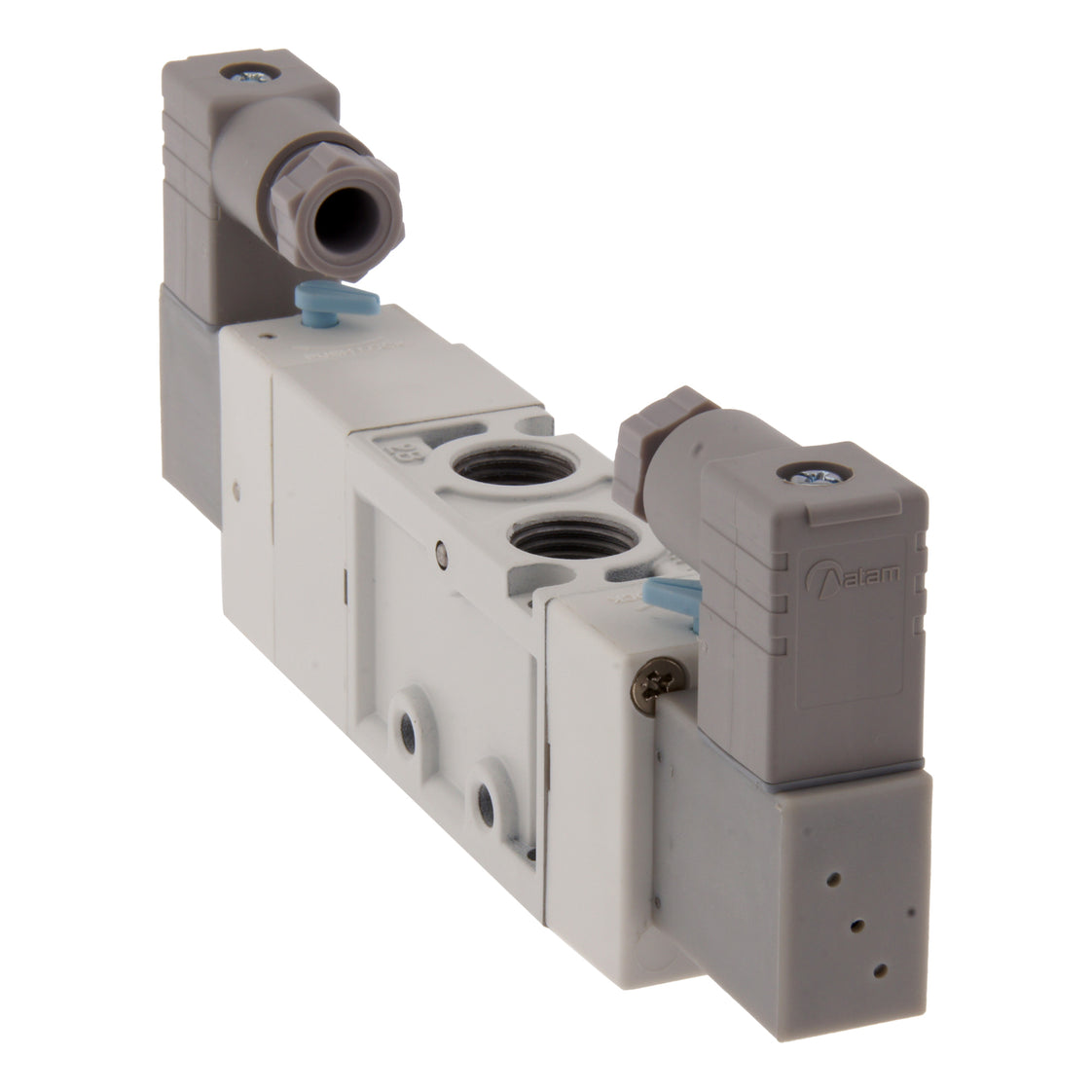

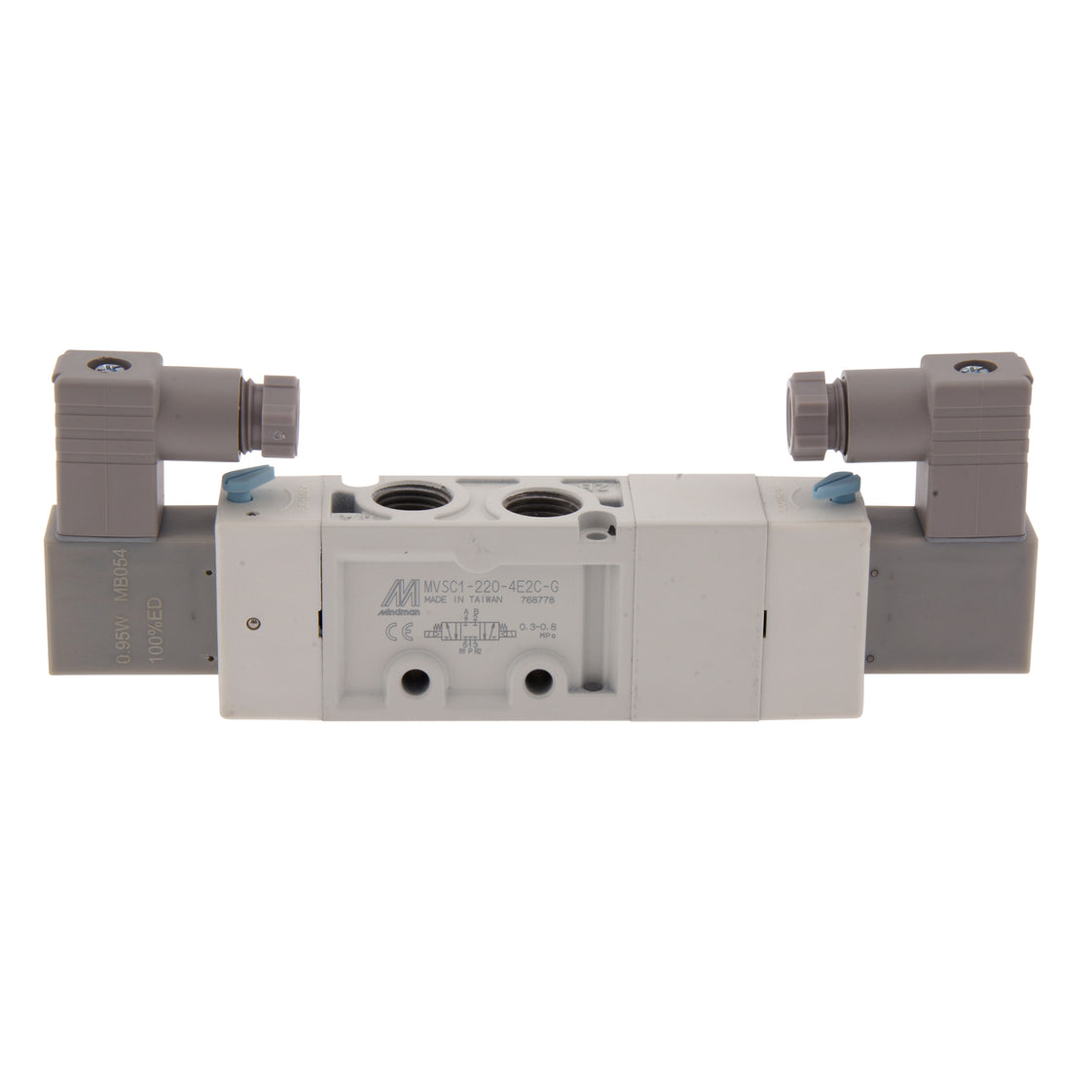

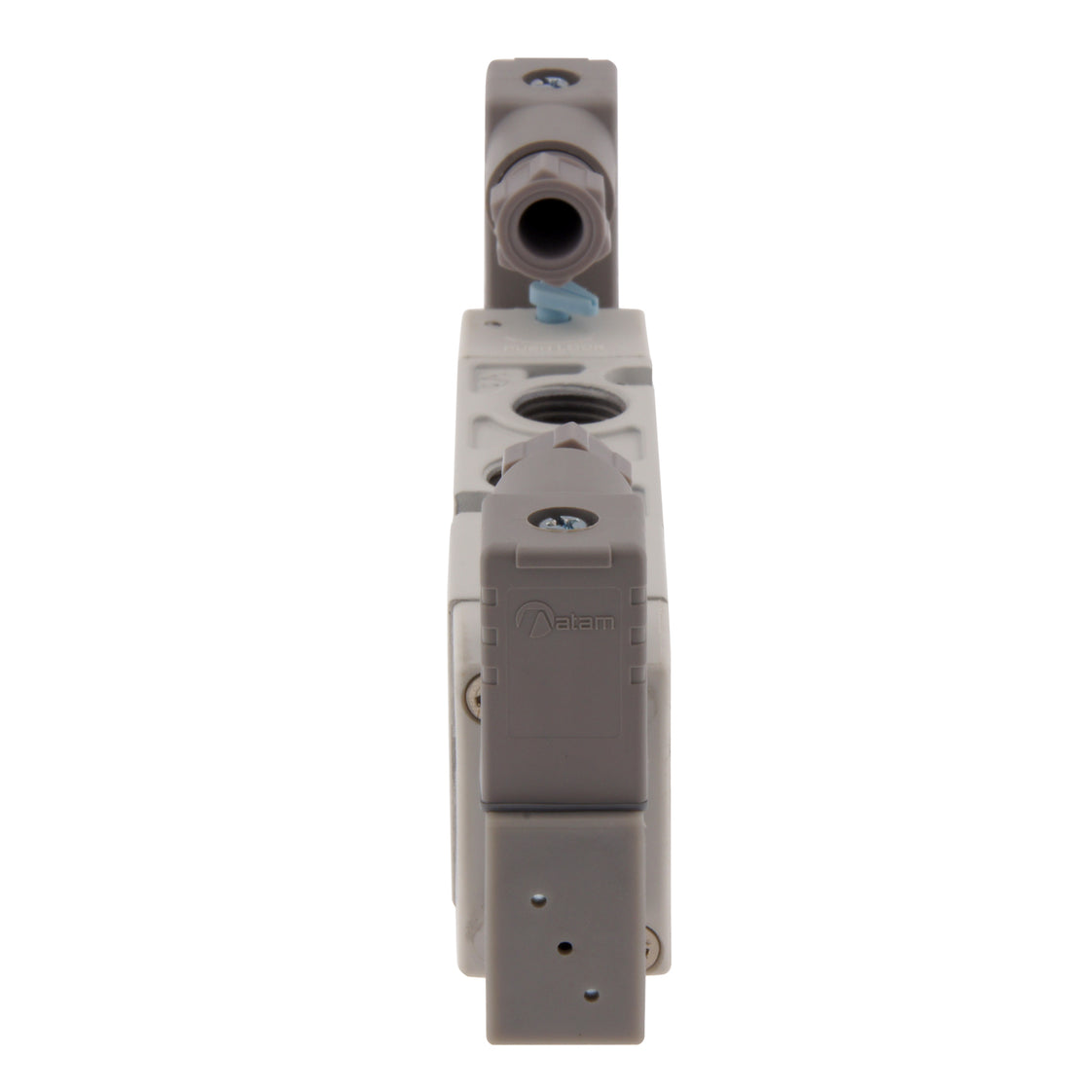

G1/4'' 24V CC 5/3 vías centro cerrado Electroválvula 3-8bar MVSC1
Electroválvula neumática de 5/3 vías (centro cerrado) de Mindman con puertos G1/4 pulgadas (rosca hembra), puertos de escape G 1/8 pulgadas y bobina de 24 V CC. Funcionamiento indirecto (pilotaje interno). Las aplicaciones incluyen el control de cilindros de doble efecto con posiciones intermedias. Presión de funcionamiento de 3 a 8 bar (43,5 a 116 psi). Sólo apto para aire. Con mando manual. Puede montarse en un colector con suministro/ventilación de aire central. Tiempo de respuesta 0,04 s, valor Kv 0,71 Nm3/h(765 Nl/min).
Incluye bobina y conector DIN-C
- Precio normal
- €87.51
- Precio normal
- €72.32
Descripción
Electroválvula neumática de alta calidad de Mindman. Esta válvula es de 5/3 vías, cerrada por el centro, equipada con dos bobinas. La válvula tiene puertos G 1/4 pulgadas (rosca hembra BSPP). La tensión de la bobina es de 24 V CC y la potencia es de 0,95 VA. Tenga en cuenta que los puertos de escape tienen roscas G 1/8 pulgadas, son más pequeños que los otros puertos. La válvula sólo puede funcionar con aire comprimido (filtrado hasta 5 μm) que no necesita lubricación. La presión de funcionamiento es de 3 a 8 bar (43,5 a 116 psi). Posibilidad de montaje en colector con alimentación y ventilación centrales. El tiempo de respuesta es de 0,04 s. La válvula tiene un valor de caudal Kv de 0,71 Nm3/h(765 Nl/min). Esta válvula está equipada con un mando manual. No sobrepase nunca los límites de la válvula (presión, temperatura, tensión, medio, etc.). No aplique ninguna tensión a la bobina cuando ésta se retire de la válvula para evitar que se queme.
Una válvula de 5/3 vías tiene cinco puertos y tres posiciones. La posición central (de reposo) puede tener varias funciones; con una válvula "central cerrada", los cinco puertos están cerrados en la posición central. Las otras dos posiciones están controladas cada una por su propia bobina. Estas posiciones se utilizan para alimentar el puerto A y ventilar el puerto B, o al revés. Si no se activa ninguna de las dos bobinas, la válvula vuelve a la posición central (monoestable). Esta válvula puede utilizarse, por ejemplo, para controlar un cilindro de doble efecto, con la posibilidad de bloquear el cilindro en posiciones intermedias. Activando una de las dos bobinas, el cilindro puede moverse en dos direcciones. La figura siguiente muestra un dibujo esquemático del funcionamiento del circuito de una válvula de 5/3 vías cerrada por el centro.
Pros
- Baja resistencia al flujo (Kv=0,71m3/h)
- Funcionamiento rápido y fiable
- Larga vida útil (12.000.000+ ciclos)
- Bajo consumo de energía (0,95VA)
- Diseño sin mantenimiento
- La bobina puede instalarse en cuatro direcciones (4 x 90°)
- Diseñado para montaje en colector
Contras
- Sólo para aire (limpio), no para otros medios o vacío
- Presión mínima de 3 bar necesaria para un funcionamiento correcto (válvula pilotada)
Serie MVSC1
La serie MVSC1 de Mindman consta de electroválvulas neumáticas compactas de accionamiento indirecto en configuración de 3/2, 5/2 y 5/3 vías. Las series MVSC y MVSC1 están diseñadas para montaje en colector y comparten las mismas dimensiones de montaje. La serie MVSC1 necesita una determinada presión diferencial mínima para funcionar. Por lo tanto, no son adecuados para aplicaciones de vacío. Pueden utilizarse hasta una presión máxima de 8 bares. Las válvulas están disponibles con bobinas de 24 V CC, 230 V CA y 110 V CA y equipadas con mando manual. El material del cuerpo es aluminio con una junta de HNBR. Las válvulas están disponibles con conexiones BSP o NPT. Las válvulas de la serie MVSC1 se caracterizan por un servicio duradero y fiable y un diseño que no requiere mantenimiento.
Mindman es un fabricante internacional de componentes neumáticos de alta calidad con producción principal en Taiwán. Con una rica historia de producción, una gama muy amplia y una fabricación rentable de productos de alta calidad, es uno de los verdaderos líderes del mercado en la industria neumática.
