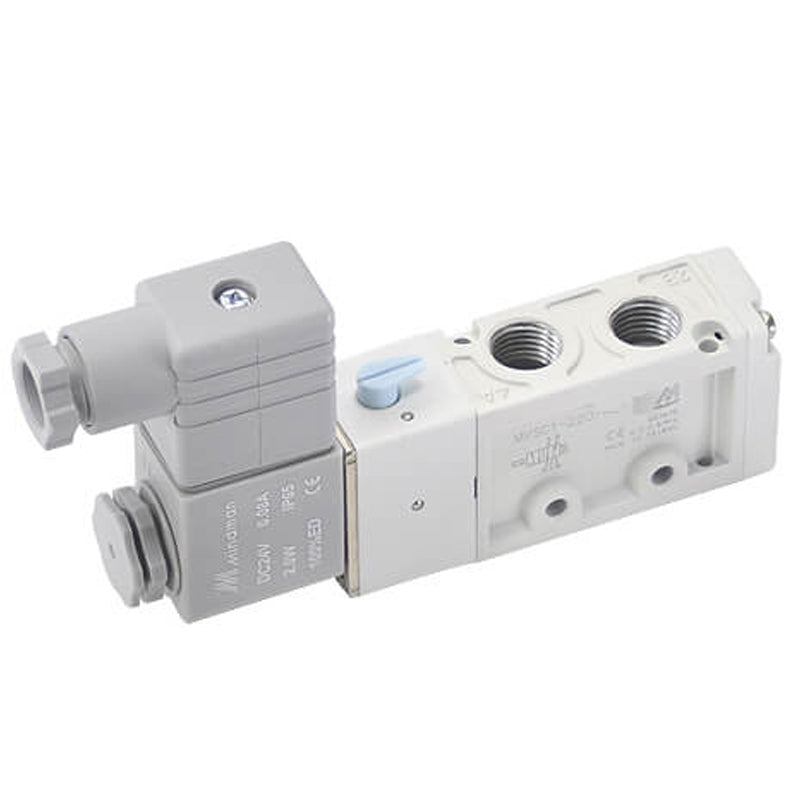

Válvula de solenoide de 5/2 vías de G1/4'' DC 2-8bar MVSC-260
Electroválvula neumática de 5/2 vías (monoestable) de Mindman con puertos G1/4 pulgadas (rosca hembra) y bobina de 24 V CC. Funcionamiento indirecto (pilotaje interno). Las aplicaciones incluyen el control de un cilindro de doble efecto o un actuador neumático. Presión de funcionamiento de 2 a 8 bar (29 a 116 psi). Sólo apto para aire. Con mando manual. Puede montarse en un colector con suministro/ventilación de aire central. Tiempo de respuesta 0,03 s, valor Kv 0,8 Nm3/h(862 Nl/min).
Incluye bobina y conector DIN-B
- Precio normal
- €51.93
- Precio normal
- €42.92
Descripción
Electroválvula neumática de alta calidad de Mindman. Esta válvula es de 5/2 vías, monoestable, equipada con una bobina. La válvula tiene puertos G 1/4 pulgadas (rosca hembra BSPP). La tensión de la bobina es de 24 V CC y la potencia es de 2 VA. La válvula sólo puede funcionar con aire comprimido (filtrado hasta 5 μm) que no necesita lubricación. La presión de funcionamiento es de 2 a 8 bar (29 a 116 psi). Posibilidad de montaje en colector con alimentación y ventilación centrales. El tiempo de respuesta es de 0,03 s. La válvula tiene un valor de caudal Kv de 0,8 Nm3/h(862 Nl/min). Esta válvula está equipada con un mando manual. No sobrepase nunca los límites de la válvula (presión, temperatura, tensión, medio, etc.). No aplique ninguna tensión a la bobina cuando ésta se retire de la válvula para evitar que se queme.
Una válvula de 5/2 vías tiene cinco puertos y dos estados. Dos puertos (A y B) se conectan a un componente controlado, por ejemplo, un cilindro de doble efecto. Un puerto se utiliza para suministrar aire presurizado (puerto P), los dos puertos restantes son escapes (puertos S y R) y están conectados respectivamente a los puertos B y A. Al cambiar de estado, o bien el puerto A está presurizado y el puerto B venteado, o bien el puerto A está venteado y el puerto B presurizado. Si la válvula se utiliza para controlar un cilindro de doble efecto, un estado de la válvula se utiliza para mover el cilindro en una dirección, y el otro estado se utiliza para mover el cilindro en dirección opuesta.Esta válvula es de simple efecto, lo que significa que la válvula está controlada por un solenoide y vuelve a la posición de reposo por medio de un muelle. Si el solenoide no se activa, la válvula vuelve a la posición de reposo (cuadrante derecho).
Pros
- Baja resistencia al flujo (Kv=0,8m3/h)
- Funcionamiento rápido y fiable
- Larga vida útil (12.000.000+ ciclos)
- Bajo consumo de energía (2VA)
- Diseño sin mantenimiento
- La bobina puede instalarse en cuatro direcciones (4 x 90°)
- Diseñado para montaje en colector
Contras
- Sólo para aire (limpio), no para otros medios o vacío
- Presión mínima de 2 bar necesaria para un funcionamiento correcto (válvula pilotada)
Serie MVSC
La serie MVSC de Mindman consta de electroválvulas neumáticas de accionamiento indirecto en configuración de 3/2, 5/2 y 5/3 vías. Las series MVSC y MVSC1 están diseñadas para montaje en colector y comparten las mismas dimensiones de montaje. La serie MVSC necesita una determinada presión diferencial mínima para funcionar. Por lo tanto, no son adecuados para aplicaciones de vacío. Pueden utilizarse hasta una presión máxima de 8 bares. Las válvulas están disponibles con bobinas de 24 V CC, 230 V CA y 110 V CA y equipadas con mando manual. El material del cuerpo es aluminio con una junta de HNBR. Las válvulas están disponibles con conexiones BSP o NPT. Las válvulas de la serie MVSC se caracterizan por un servicio largo y fiable y un diseño sin mantenimiento.
Mindman es un fabricante internacional de componentes neumáticos de alta calidad con producción principal en Taiwán. Con una rica historia de producción, una gama muy amplia y una fabricación rentable de productos de alta calidad, es uno de los verdaderos líderes del mercado en la industria neumática.
