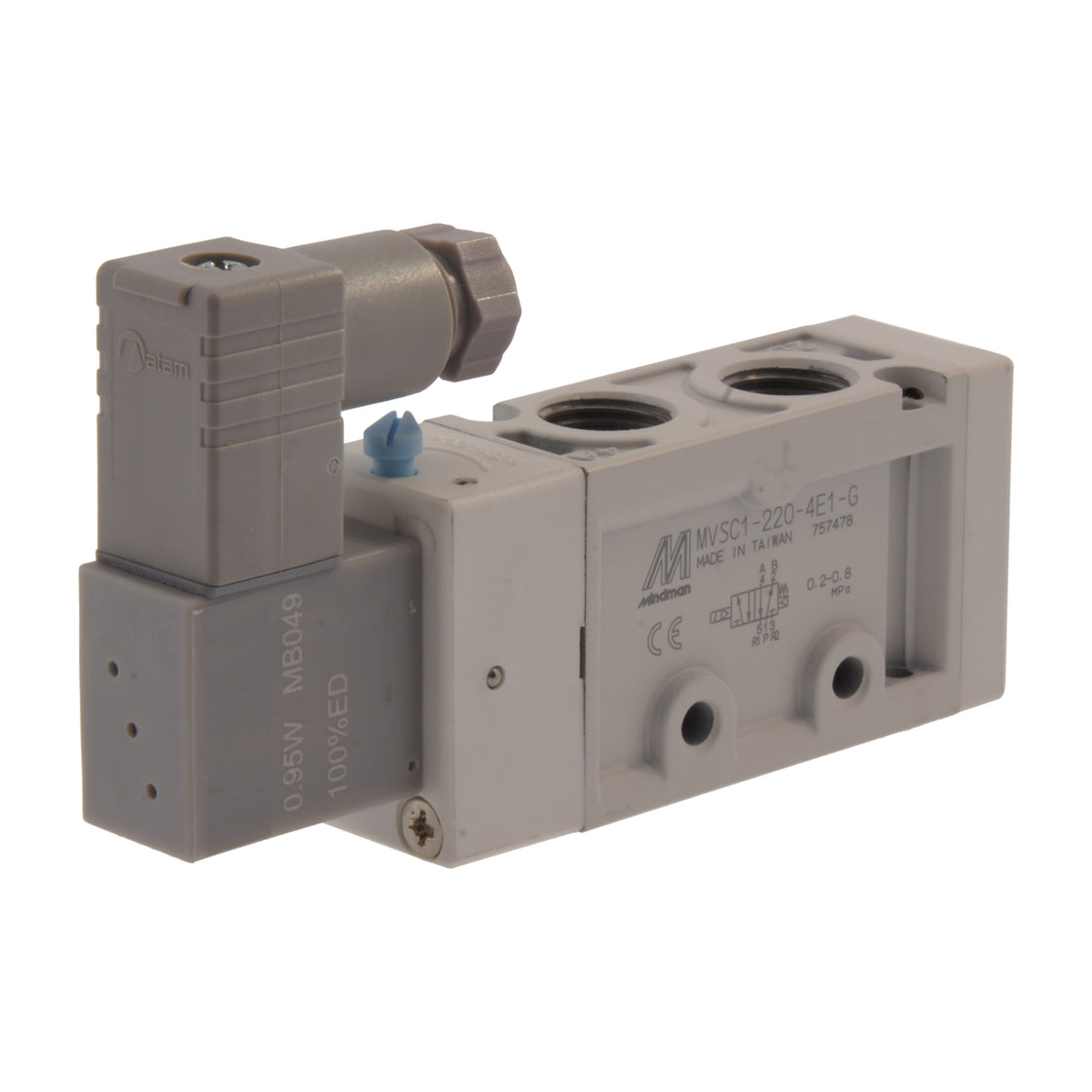

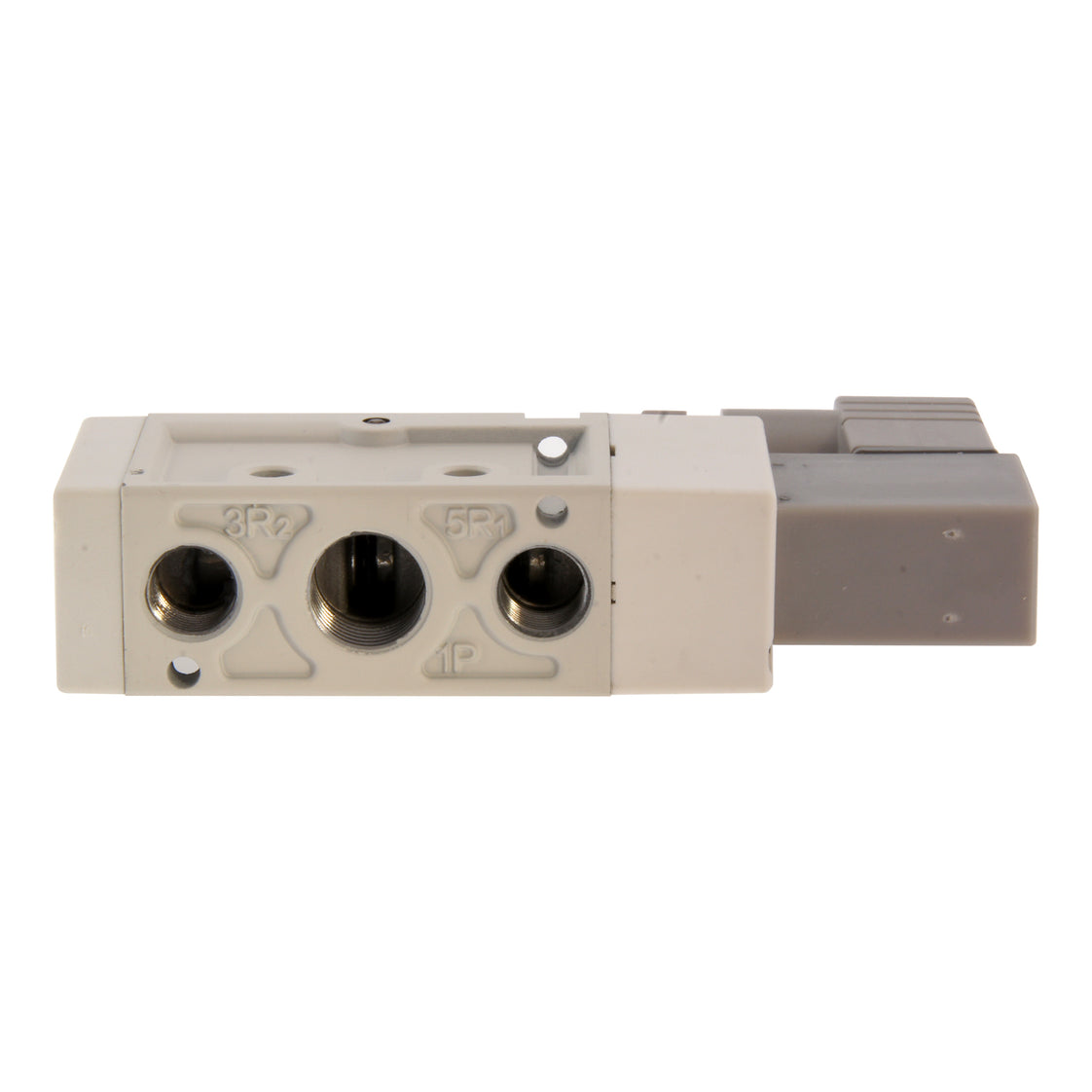

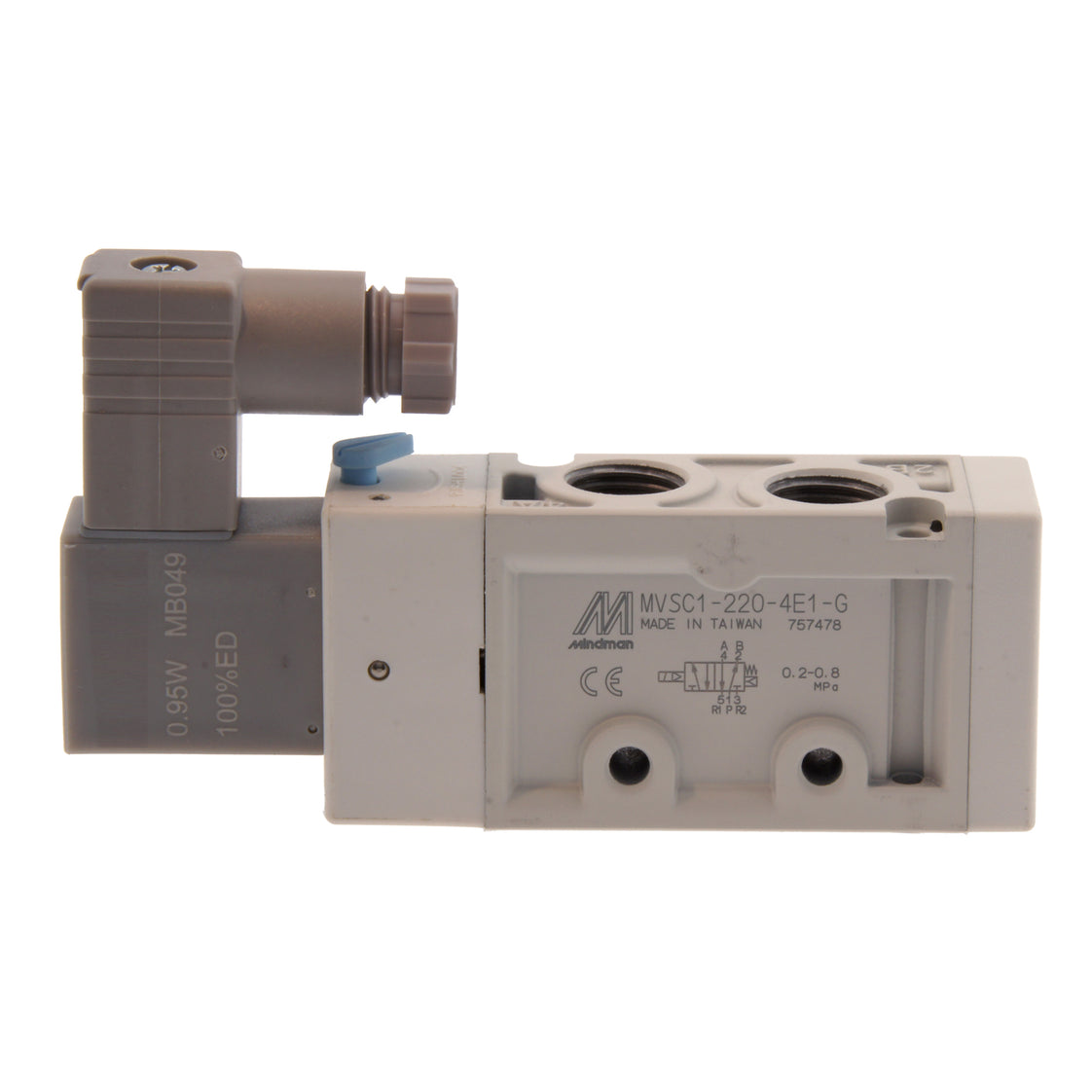

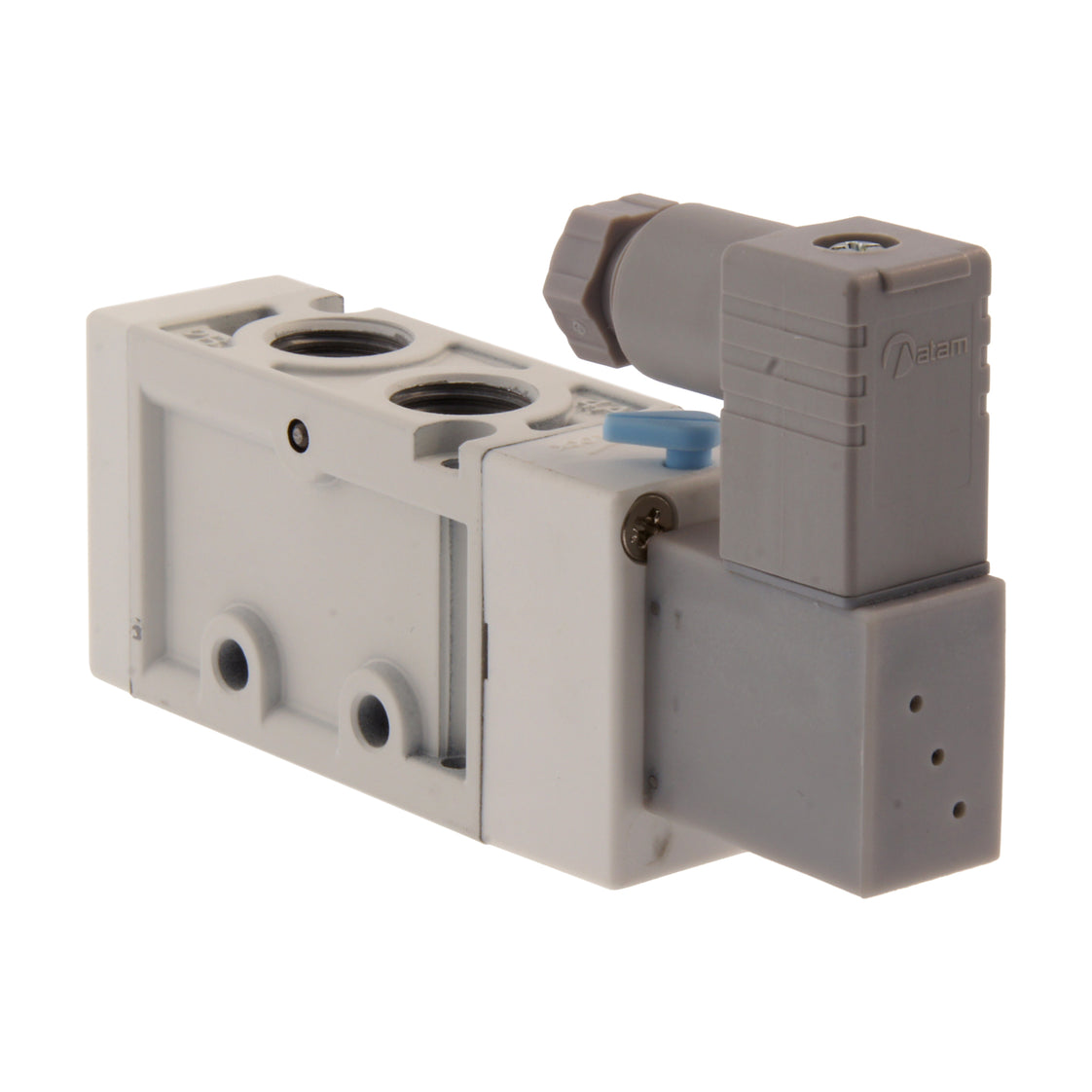

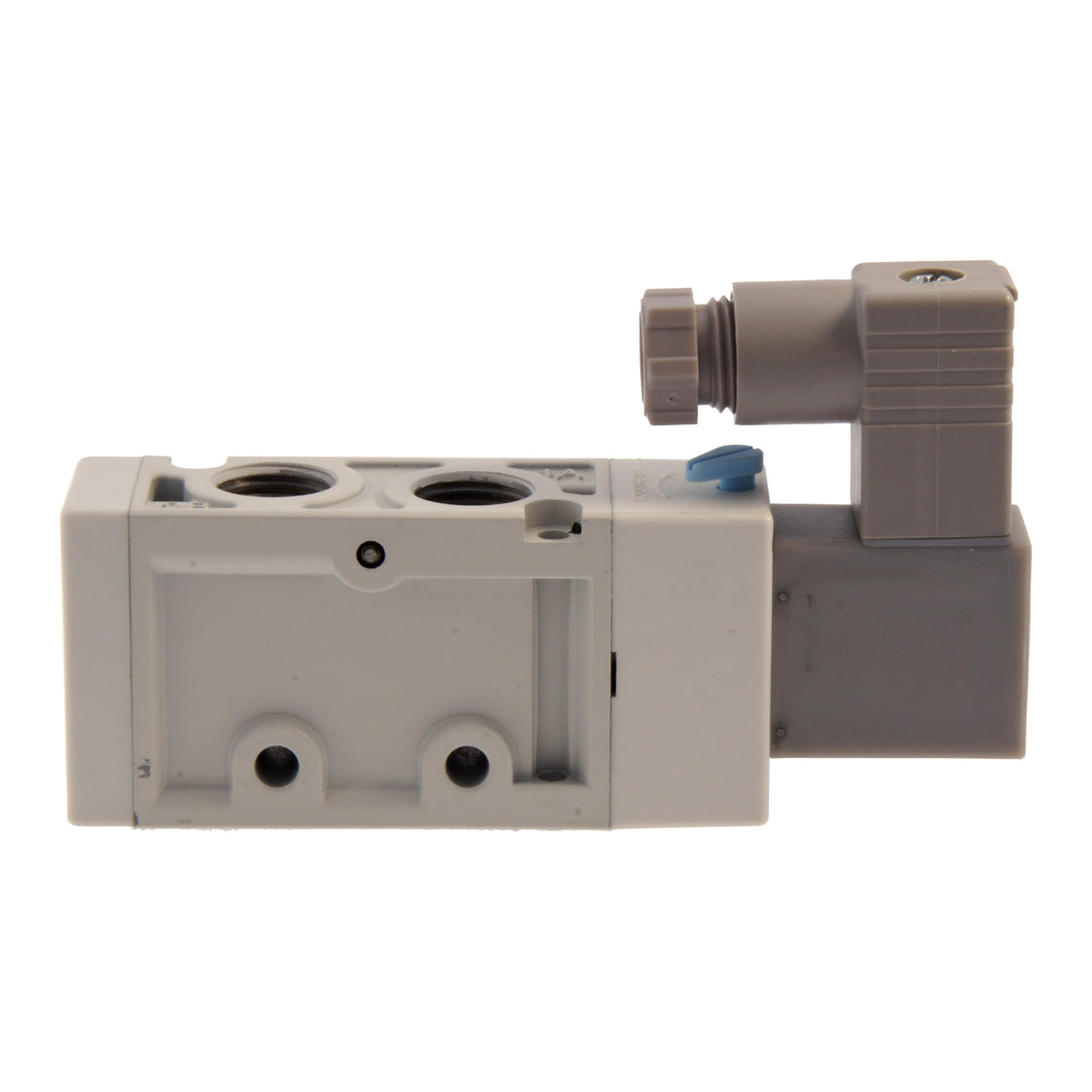

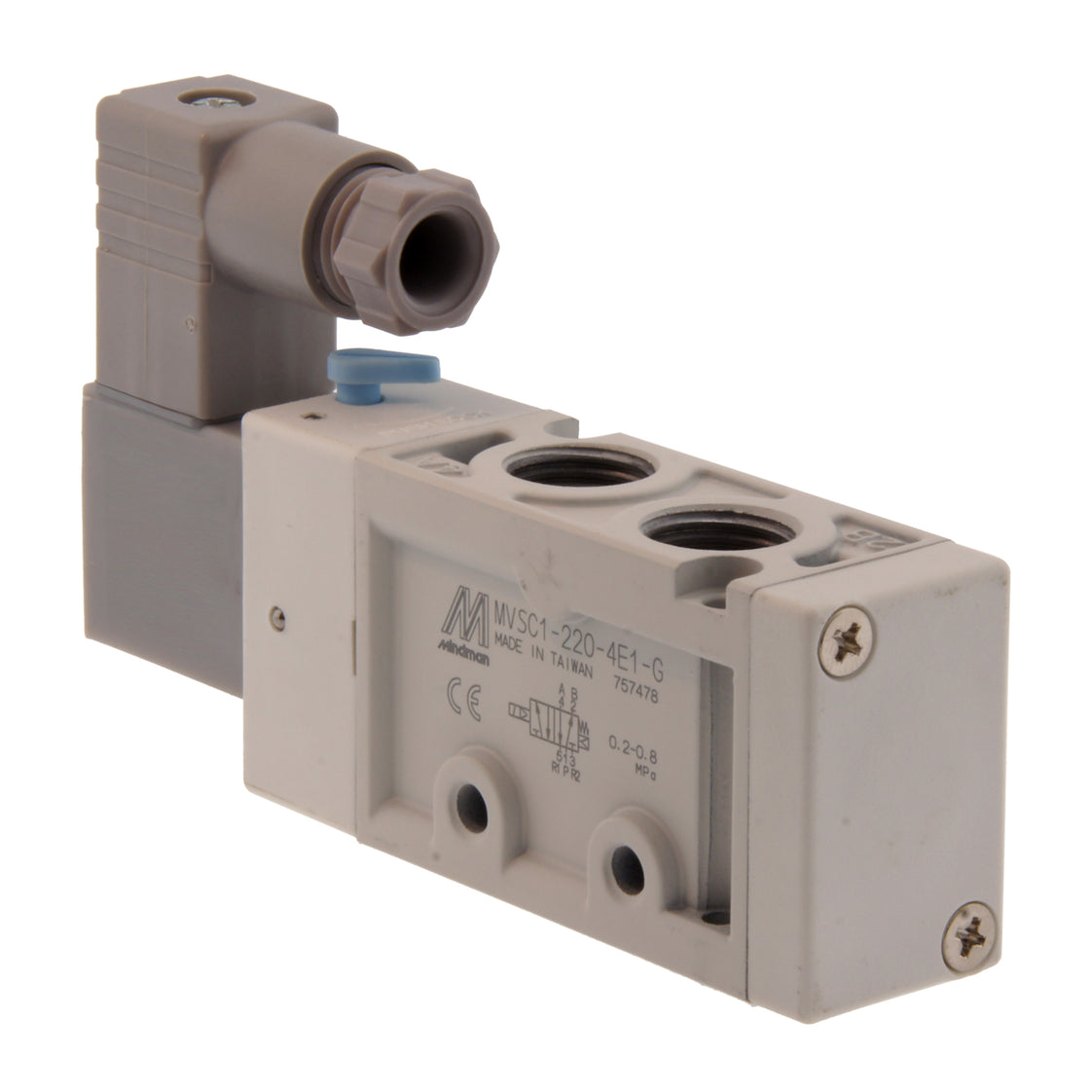

G1/4'' 24V DC Válvula de solenoide de 5/2 vías 2-8bar MVSC1

Electroválvula neumática de alta calidad de Mindman. Esta válvula es de 5/2 vías, monoestable, equipada con una bobina. La válvula tiene puertos de G 1/4 de pulgada (rosca hembra BSPP). La tensión de la bobina es de 24 V DC y la potencia es de 0,95 VA. Tenga en cuenta que los puertos de escape tienen rosca G 1/8 pulgadas, son más pequeños que los otros puertos. La válvula sólo puede funcionar con aire comprimido (filtrado hasta 5 μm) que no necesita ser lubricado. La presión de funcionamiento es de 2 a 8 bar (29 a 116 psi). Posibilidad de montaje en un colector con alimentación y ventilación central. El tiempo de respuesta es de 0,03 s. La válvula tiene un valor de caudal Kv de 0,8 Nm3/h (862 Nl/min). Esta válvula está equipada con una anulación manual. No sobrepase nunca los límites de la válvula (presión, temperatura, tensión, medio, etc.). No aplique ninguna tensión a la bobina cuando esta se retire de la válvula para evitar que se queme.

Una válvula de 5/2 vías tiene cinco puertos y dos estados. Dos puertos (A y B) se conectan a un componente controlado, por ejemplo un cilindro de doble efecto. Un puerto se utiliza para suministrar aire presurizado (puerto P), los dos puertos restantes son escapes (puerto S y R) y están conectados a los puertos B y A respectivamente. Al cambiar de estado, el puerto A está presurizado y el puerto B ventilado, o el puerto A está ventilado y el puerto B presurizado. Si la válvula se utiliza para controlar un cilindro de doble efecto, un estado de la válvula se utiliza para mover el cilindro en una dirección, y el otro estado se utiliza para mover el cilindro en la dirección opuesta.Esta válvula es de simple efecto, lo que significa que la válvula es controlada por un solenoide y vuelve a la posición de reposo por medio de un resorte. Si el solenoide no se activa, la válvula vuelve a la posición de reposo (cuadrante derecho).

Pros:

• Baja resistencia al flujo (Kv=0,8^m3/h)
• Funcionamiento rápido y fiable
• Larga vida útil (12.000.000+ ciclos)
• Bajo consumo de energía (0,95VA)
• Diseño sin mantenimiento
• La bobina puede instalarse en cuatro direcciones (4 x 90°)
• Diseñado para el montaje en el colector

Contras:

• Sólo para aire (limpio), no para otros medios ni para el vacío
• Se requiere una presión mínima de 2 bares para su correcto funcionamiento (válvula pilotada)

Serie MVSC1

La serie MVSC1 de Mindman consta de válvulas solenoides neumáticas compactas de accionamiento indirecto en configuración de 3/2, 5/2 y 5/3 vías. Las series MVSC y MVSC1 están diseñadas para el montaje en colector y comparten las mismas dimensiones de montaje. La serie MVSC1 necesita una determinada presión diferencial mínima para su funcionamiento. Por lo tanto, no son adecuados para aplicaciones de vacío. Pueden utilizarse hasta una presión máxima de 8 bares. Las válvulas están disponibles con bobinas de 24 V DC, 230 V AC y 110 V AC y están equipadas con un mando manual. El material del cuerpo es aluminio con una junta de HNBR. Las válvulas están disponibles con puertos BSP o NPT. Las válvulas de la serie MVSC1 se caracterizan por un servicio largo y fiable y un diseño sin mantenimiento.

Mindman es un fabricante internacional de componentes neumáticos de alta calidad cuya producción principal se encuentra en Taiwán. Con una rica historia de producción, una gama muy amplia y una producción rentable de productos de alta calidad, son uno de los verdaderos líderes del mercado en la industria de la neumática.
