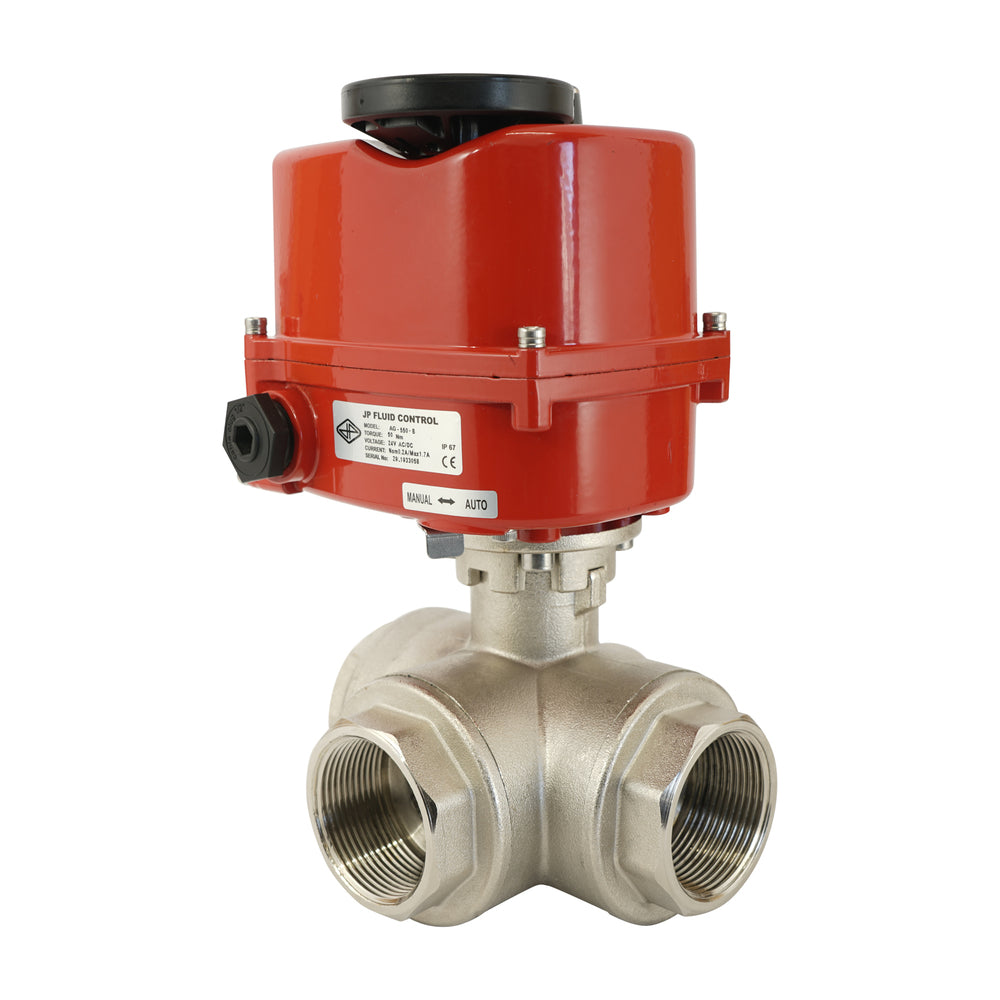

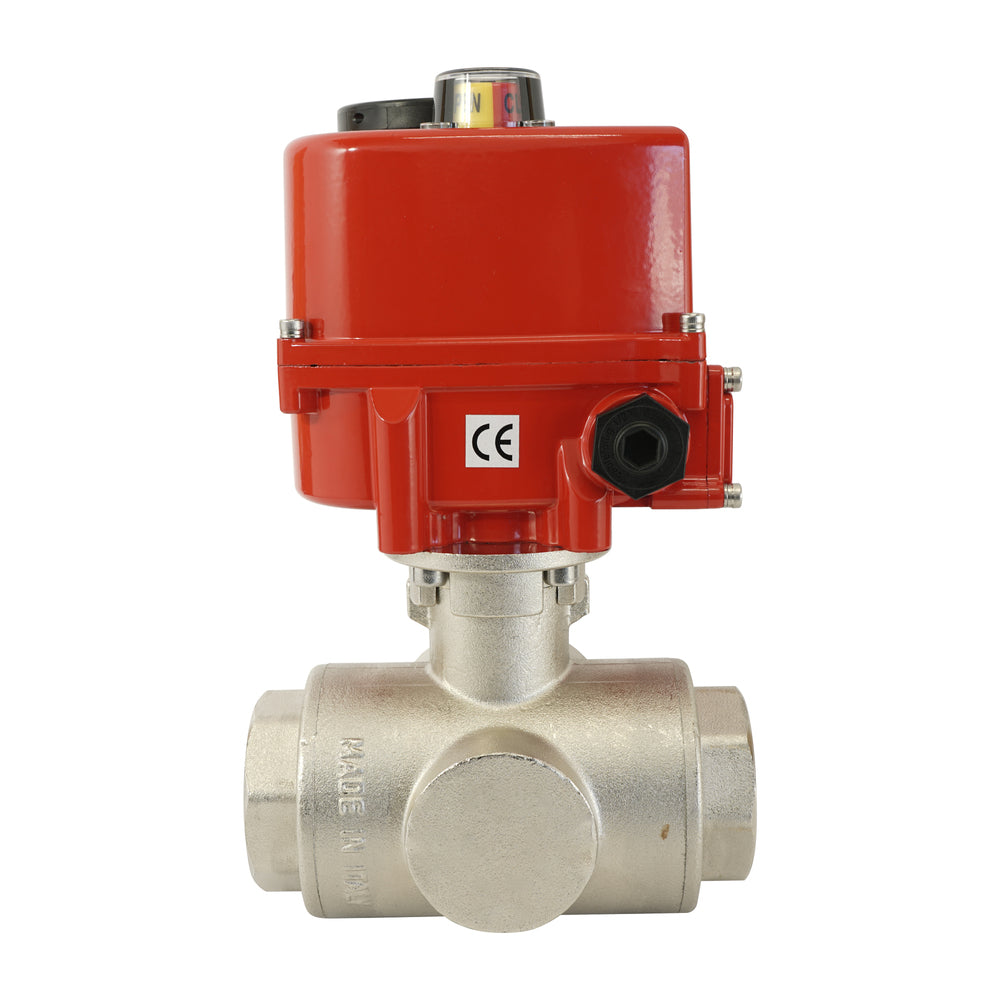

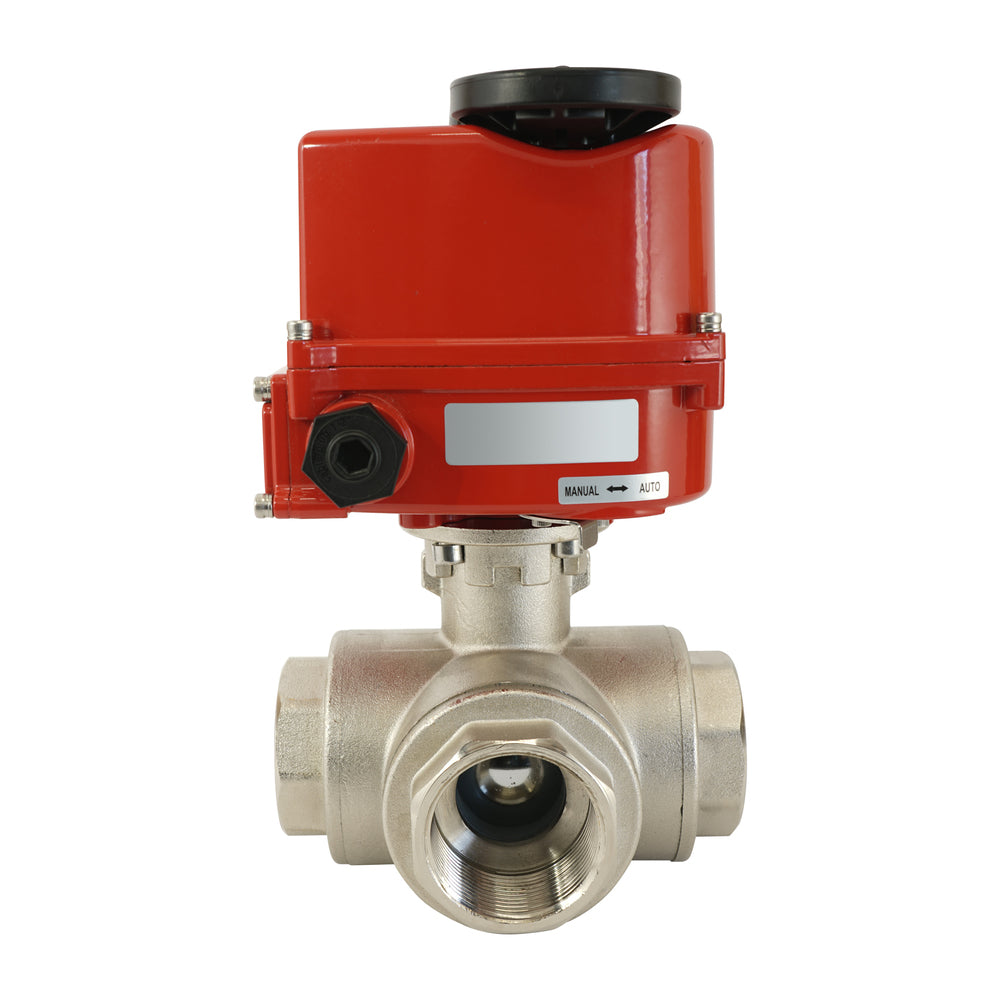

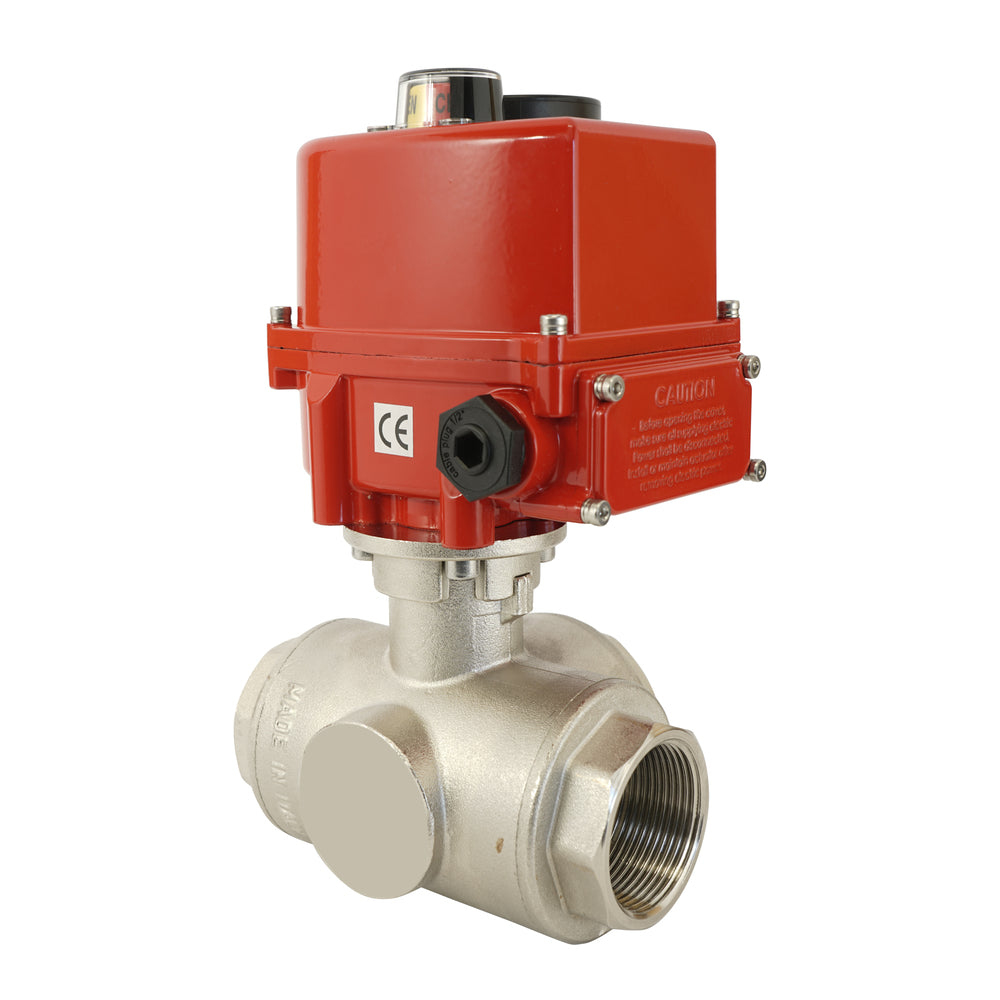

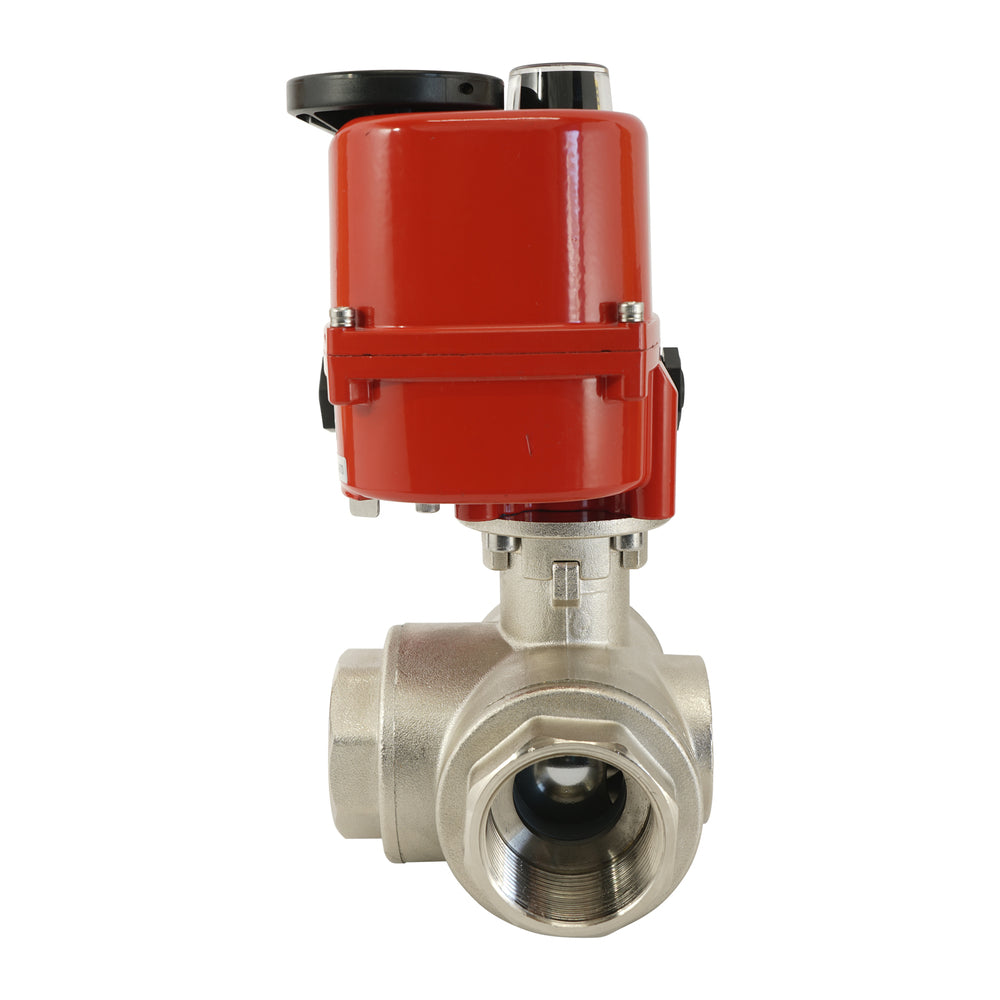

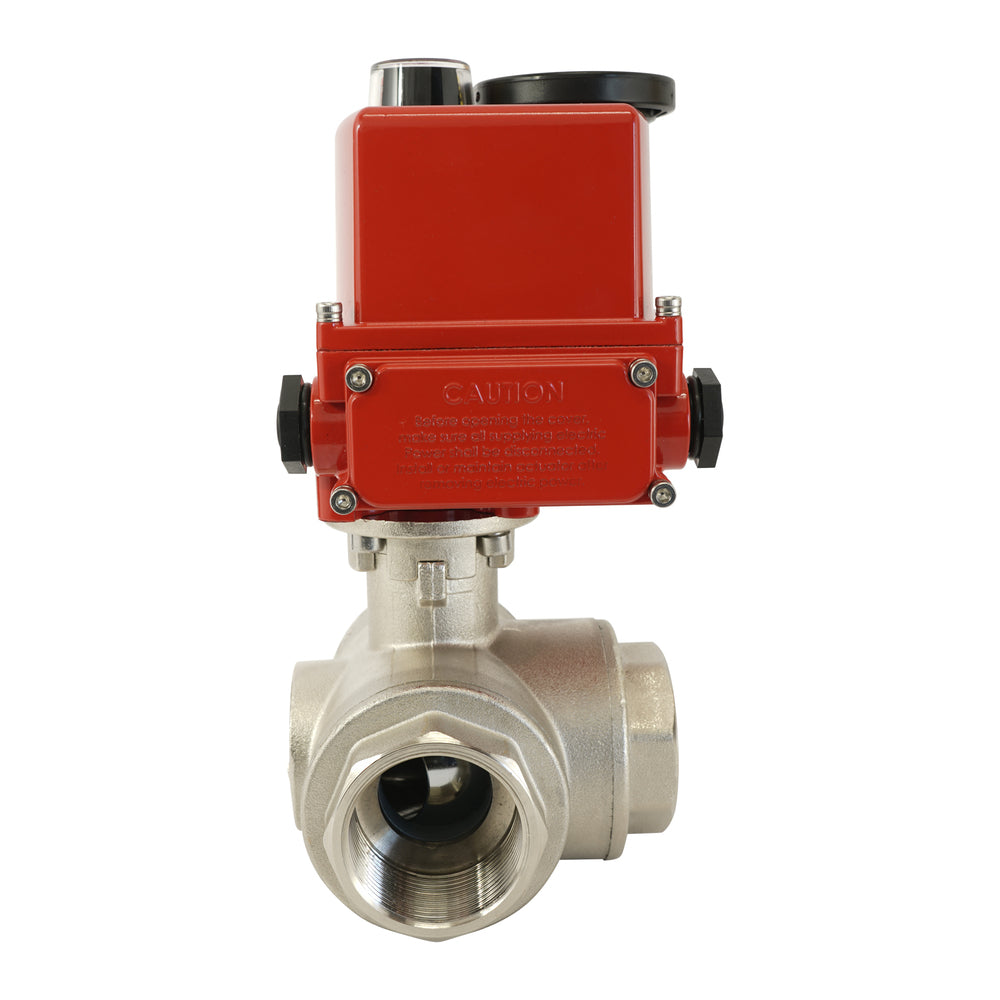

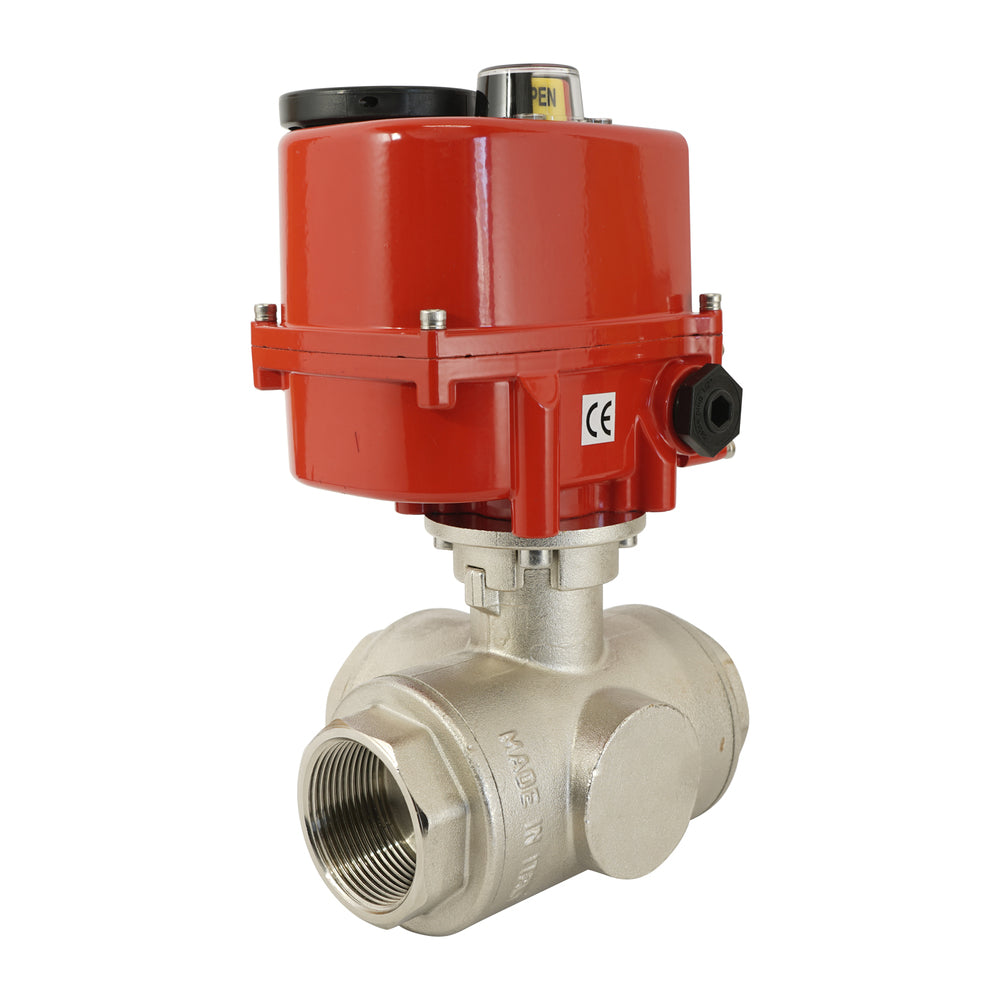

G Válvula de bola eléctrica modulante de latón de 3 vías y 1 1/4 pulgadas (puerto en L) 24 V CA/CC

Este actuador eléctrico modulante se ofrece en combinación con una válvula de bola de 3 vías. Puede girar la válvula de 0-90 grados con un par de accionamiento de 40 Nm (par de rotura superior, por lo que se ruega consultar el manual) en un tiempo de 13 segundos. Requiere una tensión de alimentación de 24 V CA/CC, tiene un ciclo de trabajo de S2 e incorpora un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS) que permite colocar la válvula en cualquier posición entre 0 y 90 grados. Requiere una señal de control de 4-20 mA (y 0-10V, 2-10V) para el posicionamiento. El actuador se monta en la válvula mediante la brida ISO 5211 F03, F05 o F05. La válvula de latón de 3 vías tiene tres puntos de conexión de G 1 1/4 pulgadas. El medio fluye a través de un orificio de 25 mm (valor Kv de 21 m3/h) y la temperatura puede oscilar entre -10 y 100 °C a una presión inferior a 40 bares. El material de la junta del husillo es PTFE. Gracias a la duradera carcasa del actuador, tiene un grado de protección IP67 y puede soportar una temperatura ambiente de -10 a 50 °C. Antes de conectar el actuador, lea atentamente el manual.

Pros

• Es un actuador modulante con un sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier punto entre 0-90 grados con una señal de control de 4-20 mA
• Tiene una robusta carcasa IP67
• Dispone de un claro indicador visual de posición para ver el estado de la válvula

Contras

• En comparación con un actuador neumático del mismo tamaño, la velocidad de funcionamiento es más lenta

Serie AG-540-B-DPS

BL3BA Válvula de bola

Las válvulas de bola de la serie BL2BA son válvulas de bola de 3 vías fiables con un orificio en L o en T. La carcasa es de latón, la bola es de latón cromado duro y los asientos de válvula son de PTFE/FKM. La válvula es apta para diversos medios, como agua, aceite o aire, hasta un máximo de 40 bares. Adecuado para temperaturas entre -20 y 160 grados Celsius y disponible desde el tamaño G 1/4 hasta G 2. Para medios corrosivos o agresivos, es más adecuada una válvula de acero inoxidable. Todas las válvulas de bola de la serie BL3BA tienen una brida superior ISO 5211 (de F03 a F05 como máximo) que permite el montaje de un actuador.

Actuador AG5

Los actuadores de válvulas eléctricas AG5 de JP Fluid Control ofrecen una amplia lista de características estándar que incluyen anulación de seguridad contra daños por exceso de par y anulación manual. Los actuadores también están disponibles con distintas opciones, como la modulación, denominada DPS (sistema de posicionamiento digital). La serie tiene un rango de par operativo entre 40-50 Nm. El actuador modulante AG5 DPS puede controlarse con 4-20 mA, 0-10V o 2-10V.

Piezas de recambio

A continuación encontrará una lista de las piezas de repuesto para esta unidad en caso de que sean necesarias. Sólo tiene que utilizar el número SKU en nuestra barra de búsqueda para encontrar la pieza adecuada. Válvula de bola: BL3BAL-114
Actuator: AG-540-B-DPS

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
