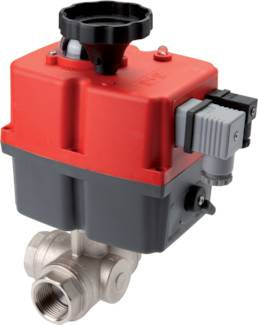

G2-1/2'' L-Port 24-240V CA/CC Modulante Válvula De Bola De 3 Vías

Este actuador eléctrico modulante se ofrece en combinación con una válvula de bola de 3 vías. Puede girar la válvula de 0 a 90 grados en 9 segundos con un par de funcionamiento de 85 Nm (par de ruptura más alto, consulte el manual). Requiere un voltaje de suministro de 24-240 V CA/CC, tiene un ciclo de trabajo del 75%, y viene con un indicador de posición visual en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS), lo que significa que puede posicionar la válvula en cualquier lugar entre 0 y 90 grados. Requiere una señal de control de 4-20 mA/0-10 V para el posicionamiento. Como estándar, tiene una rueda de operación manual para girar manualmente la válvula si es necesario. El actuador está montado en la válvula de bola a través de la brida ISO 5211 F07 o F10 (17 mm). La válvula de acero inoxidable de 3 vías tiene tres puntos de conexión de G2 1/2". El medio fluye a través de un diámetro de 48 y la temperatura puede estar entre -20 y 180 °C bajo 40 bares. Tiene un material de sellado de husillo de PTFE. Con la duradera carcasa de poliamida (PA) del actuador, ofrece una protección de IP67 para una temperatura ambiente de -20 a 70 °C. Antes de conectar el actuador, lea el manual cuidadosamente.

Ventajas:

• Es un actuador modulante con un sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier lugar entre 0 y 90 grados con una señal de control de 4-20 mA/0-10 V
• Cuenta con una robusta carcasa IP67
• Como estándar, tiene una rueda de operación manual para girar manualmente la válvula si es necesario
• Cuenta con un claro indicador de posición visual para ver el estado de la válvula

Desventajas:

• El actuador no está equipado con un retorno de seguridad por batería (BSR) pero puede ser operado manualmente si falla la energía
• En comparación con un actuador neumático del mismo tamaño, la velocidad de operación es más lenta

Serie J4C

Válvula de bola BL3SA

Las válvulas de bola de la serie BL3SA son válvulas de bola de 3 vías confiables con un L-port o T-port. La carcasa está hecha de acero inoxidable, la bola también está hecha de acero inoxidable y los asientos de la válvula están hechos de PTFE/FKM. La válvula es adecuada para varios medios agresivos y corrosivos hasta un máximo de 63 bares. Adecuada para temperaturas entre -20 y 180 grados Celsius y disponible desde el tamaño G 1/4" hasta G 4". Las válvulas de bola de la serie BL3SA tienen todas una brida superior ISO 5211 (de F03 a un máximo de F10) que permite la instalación de un actuador.

Actuador J4C

Los actuadores eléctricos de válvula de alta tensión J4C del fabricante J+J ofrecen una impresionante lista de características estándar que incluyen protección contra daños por sobrepar o condensación. Los actuadores también están disponibles con diferentes opciones como BSR de seguridad por batería (Battery Safety Return) o modulante llamado DPS (Digital Positioning System). La serie tiene un rango de par de funcionamiento de 20-300 Nm.
El actuador eléctrico J4C fail-safe o modulante es el mismo que el actuador J4C estándar de encendido/apagado, pero se agrega un kit BSR y/o DPS dentro del actuador. El actuador J4C BSR fail-safe se puede configurar para fallar abierto o cerrado. El actuador modulante J4C DPS se puede controlar con 4-20 mA o 0-10 V (0-10 V bajo pedido).

Piezas de repuesto

Válvula de bola: BL3SAL-212
Actuador: V2S3W

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
