Referencia: CLIB-038
Marca: Tameson

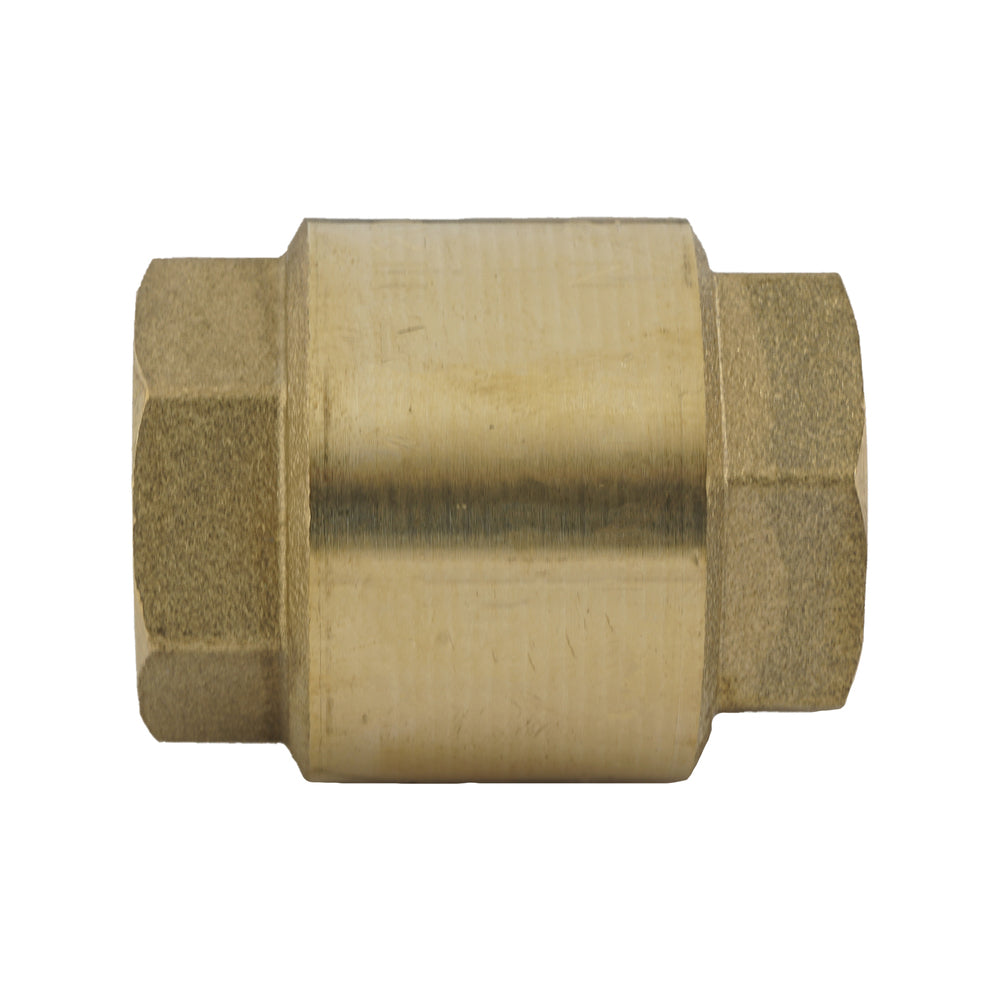

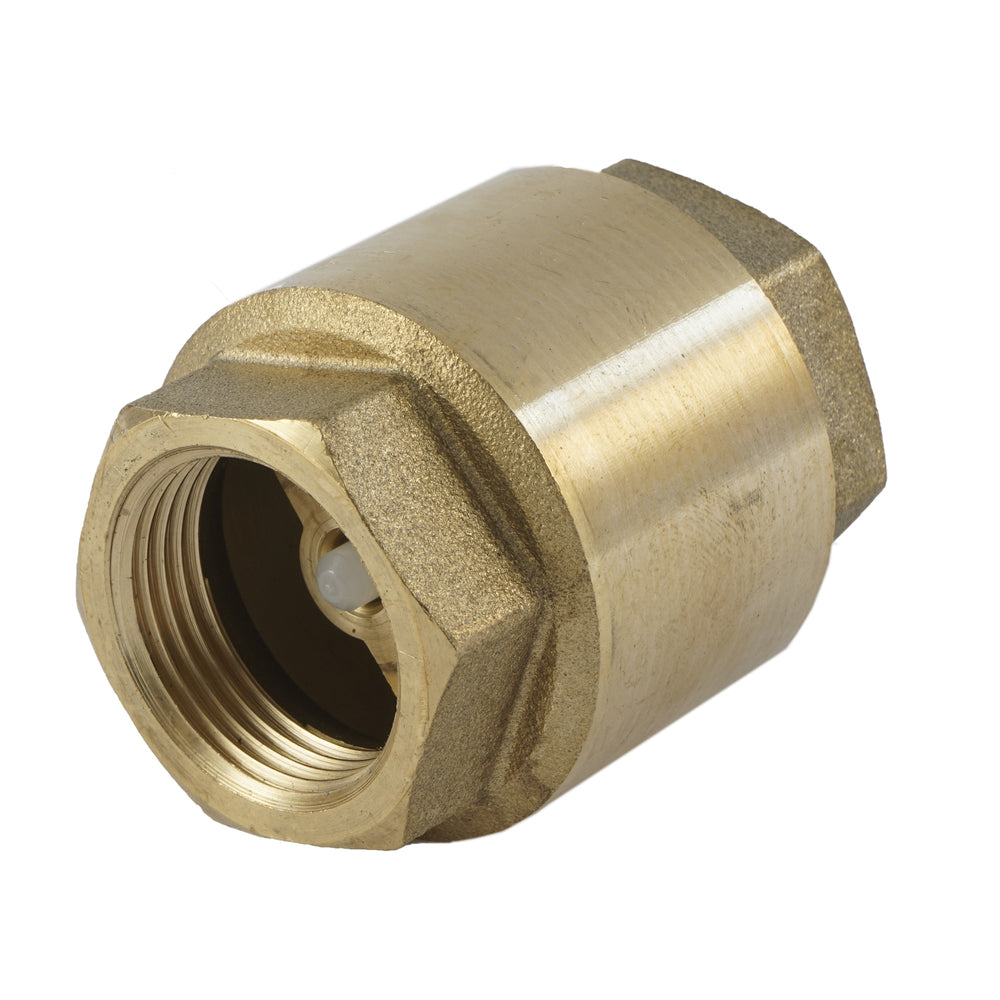

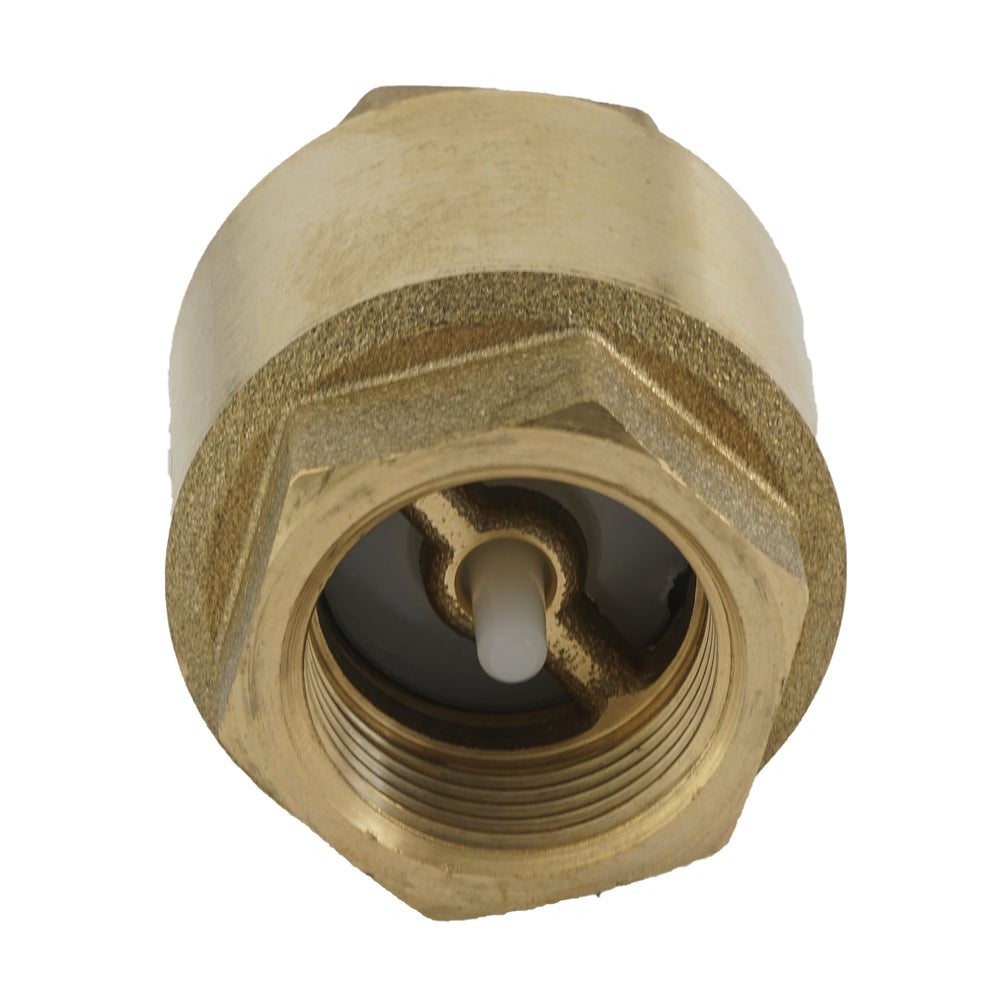

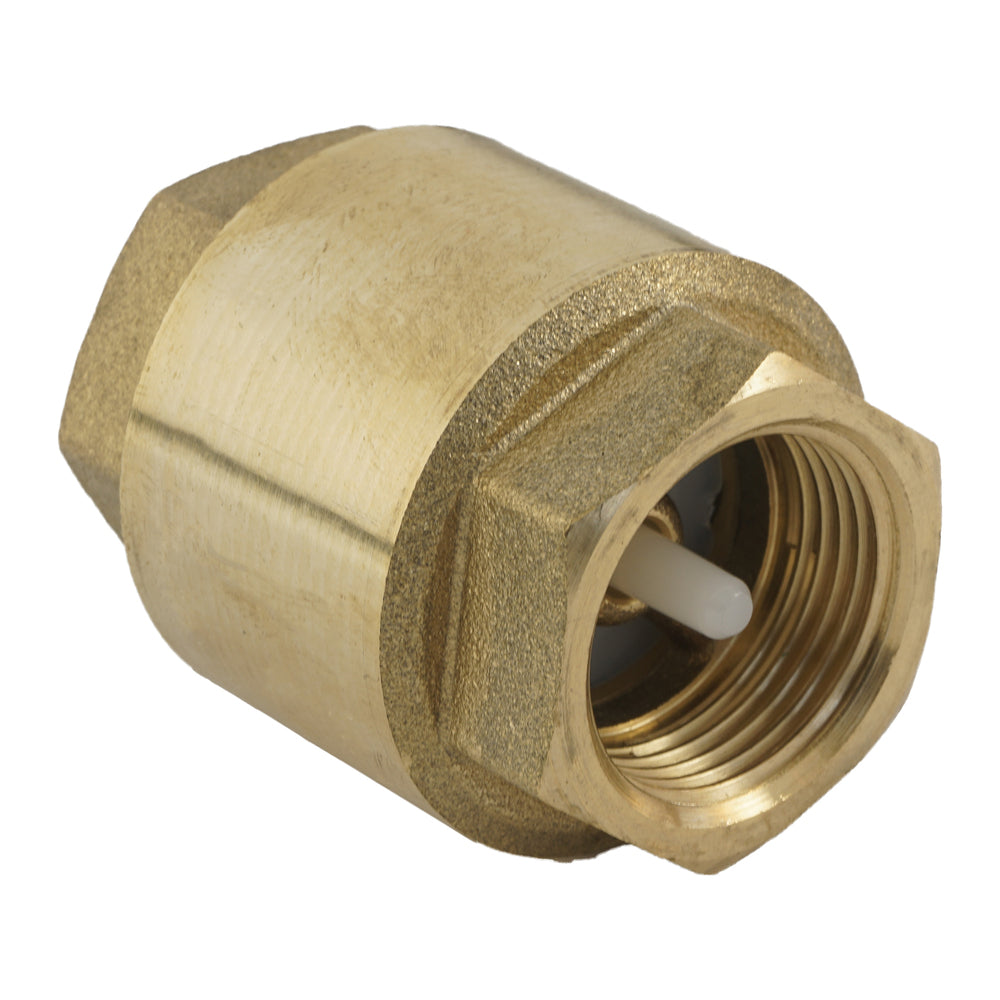

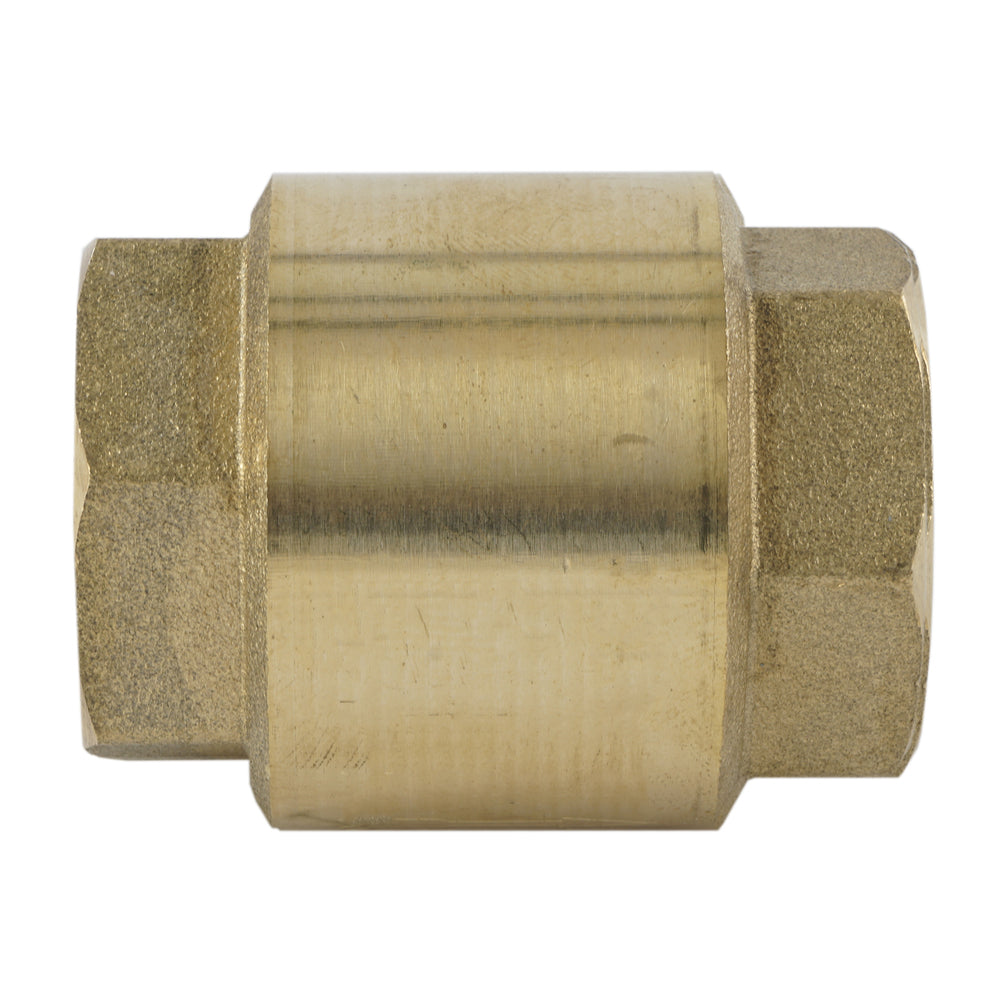

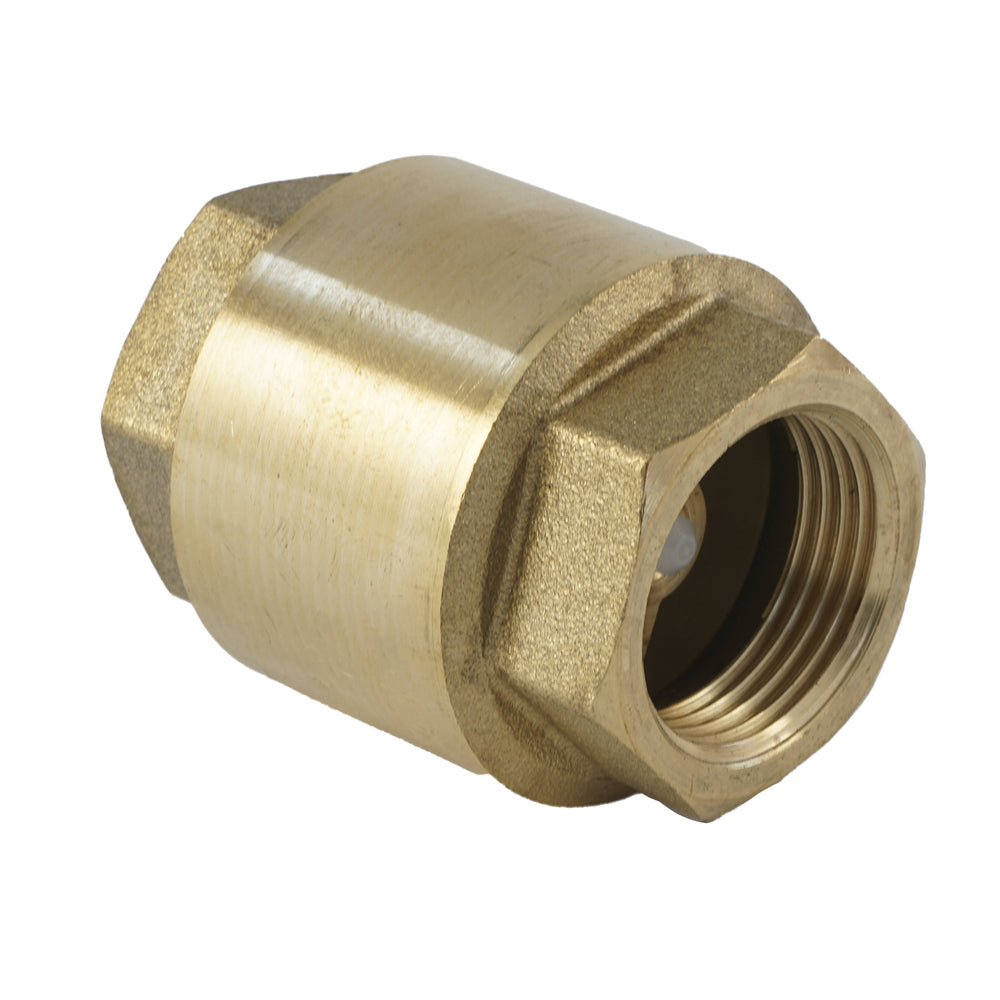

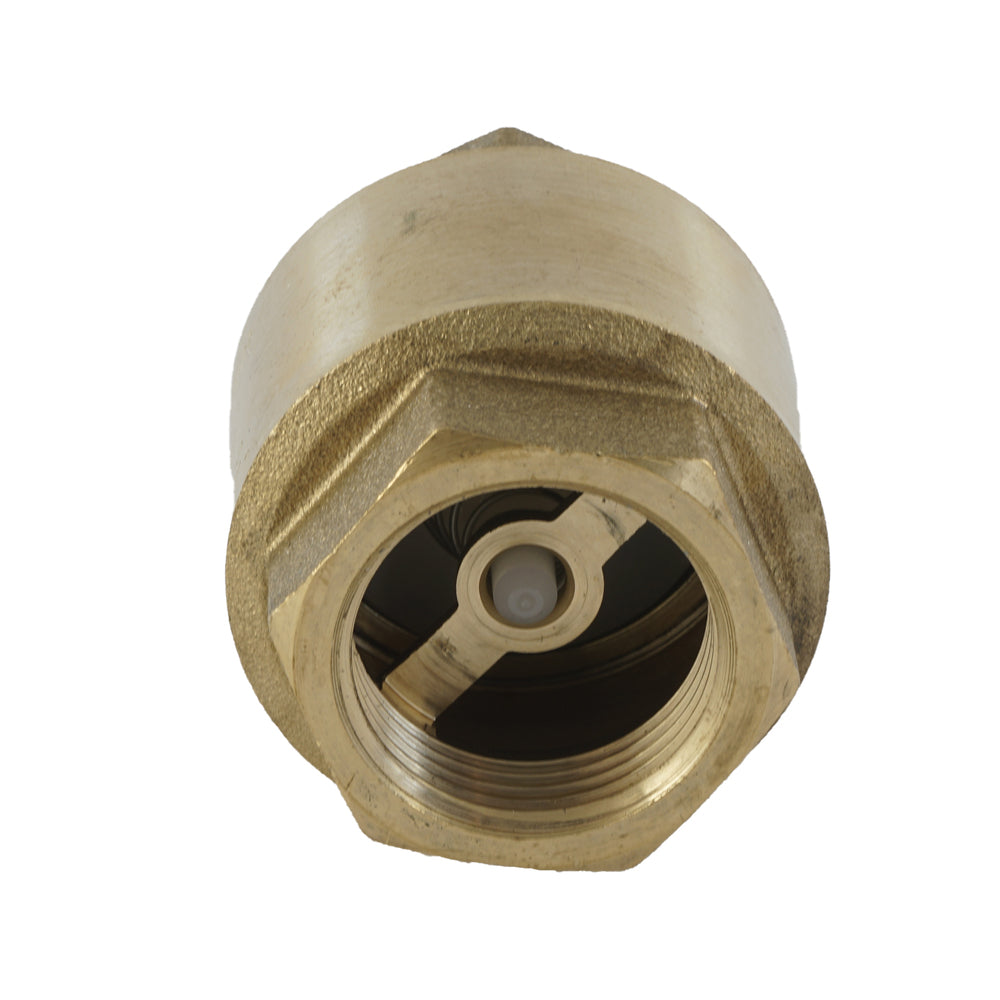

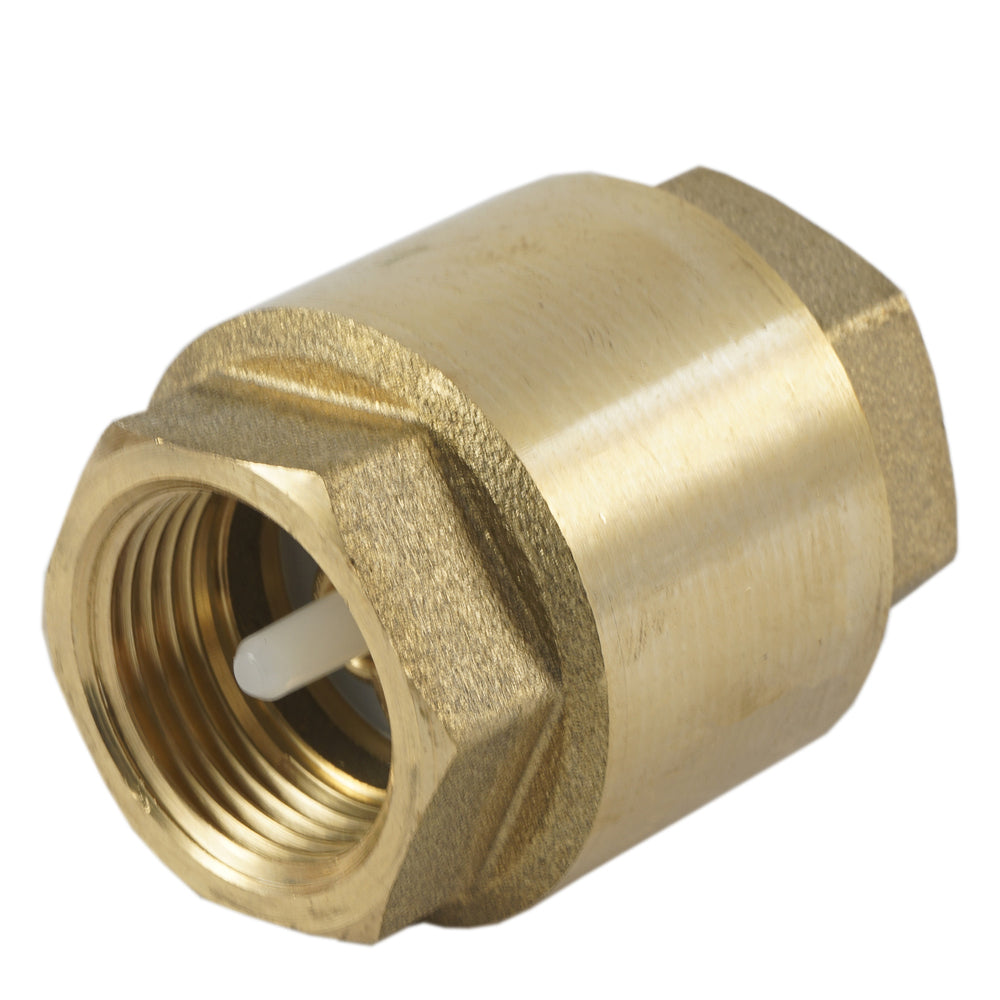

Válvula de retención G3/8 pulgadas (F/F) (marca Tameson) fabricada en latón con junta NBR. Para una presión máxima de 12 bar y un rango de temperatura de -20 a 100°C.

Ver todo

Aviso: Este producto está descontinuado

Descripción
Especificaciones
Descargas
Productos relacionados

Descripción

G3/8" Válvula de retención de latón con rosca paralela (BSPP) y junta NBR. La presión diferencial mínima a través de la válvula antirretorno debe ser superior a 0,02 bar. La válvula tiene un muelle ligero para cerrar la válvula. La presión máxima de funcionamiento es de 12 bares y la válvula es adecuada para temperaturas entre -20 y 100°C.

Descargas

Manual CLIB (EN)
pdf
Descargar
CAD clib-038.zip
zip
Descargar

Especificaciones

Tamaño de la conexión
Elija un tamaño de conexión que se ajuste al sistema al que se va a conectar. Consejo: el tamaño en pulgadas no es igual al diámetro real de la rosca, en caso de duda utilice nuestra tabla de roscas.
3/8 pulgada
Tipo de conexión
Rosca interior cilíndrica BSPP-G
Material
Elija un material para la carcasa que no se corroa con los medios y el entorno, y que pueda soportar las temperaturas y presiones. Consulte nuestra tabla de resistencia química.
Latón
Sellado del material
La elección de los materiales de estanquidad depende sobre todo de la resistencia química y de los valores nominales de temperatura y presión. Utilice nuestra tabla de resistencia química para conocer la compatibilidad de sustancias.
NBR (caucho nitrilo)
Recomendado para
Indicates the best suited media.
Agua (hasta 60°C), Aire, Aceite, Alcohols, Lubricante
Presión máxima a 20 °C (bar)
Presión máxima de la línea a temperatura ambiente.
12
Temperatura mínima (°C)
La temperatura mínima del fluido a la que el sistema puede funcionar de forma continua.
-20
Temperatura máxima (°C)
La temperatura máxima del fluido a la que el sistema puede funcionar de forma continua.
100
Diferencia de presión mínima (bar)
Presión diferencial mínima necesaria para un funcionamiento correcto.
0.02
Valor Kv [m3/h]
Kv es una medida del caudal de agua en m3/h a una caída de presión de 1bar. Utilice la calculadora de Kv para calcular el Kv necesario para su aplicación. Unidades imperiales: Cv=1.16xKv.
2.11
La forma de la válvula
La forma de la carcasa.
Muelle en línea cerrado
Modelo
Recto
Tratamiento de superficie
El tipo de protección de la superficie del componente.
Sin tratamiento
Ancho (mm)
Anchura del producto sin embalaje.
34.5
Altura (mm)
Altura del producto sin embalaje.
46.5
Etapa de presión artículo
PN 12
