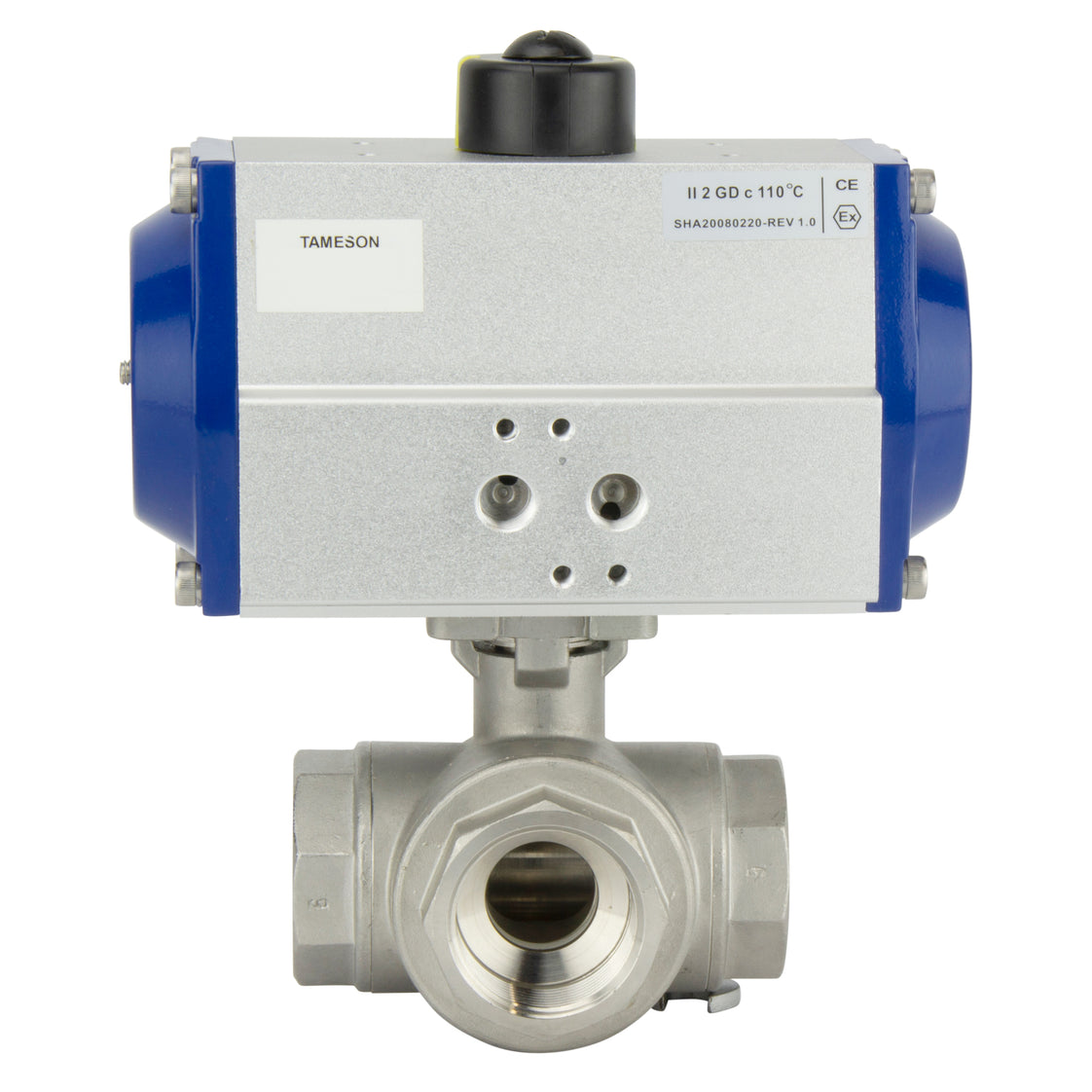

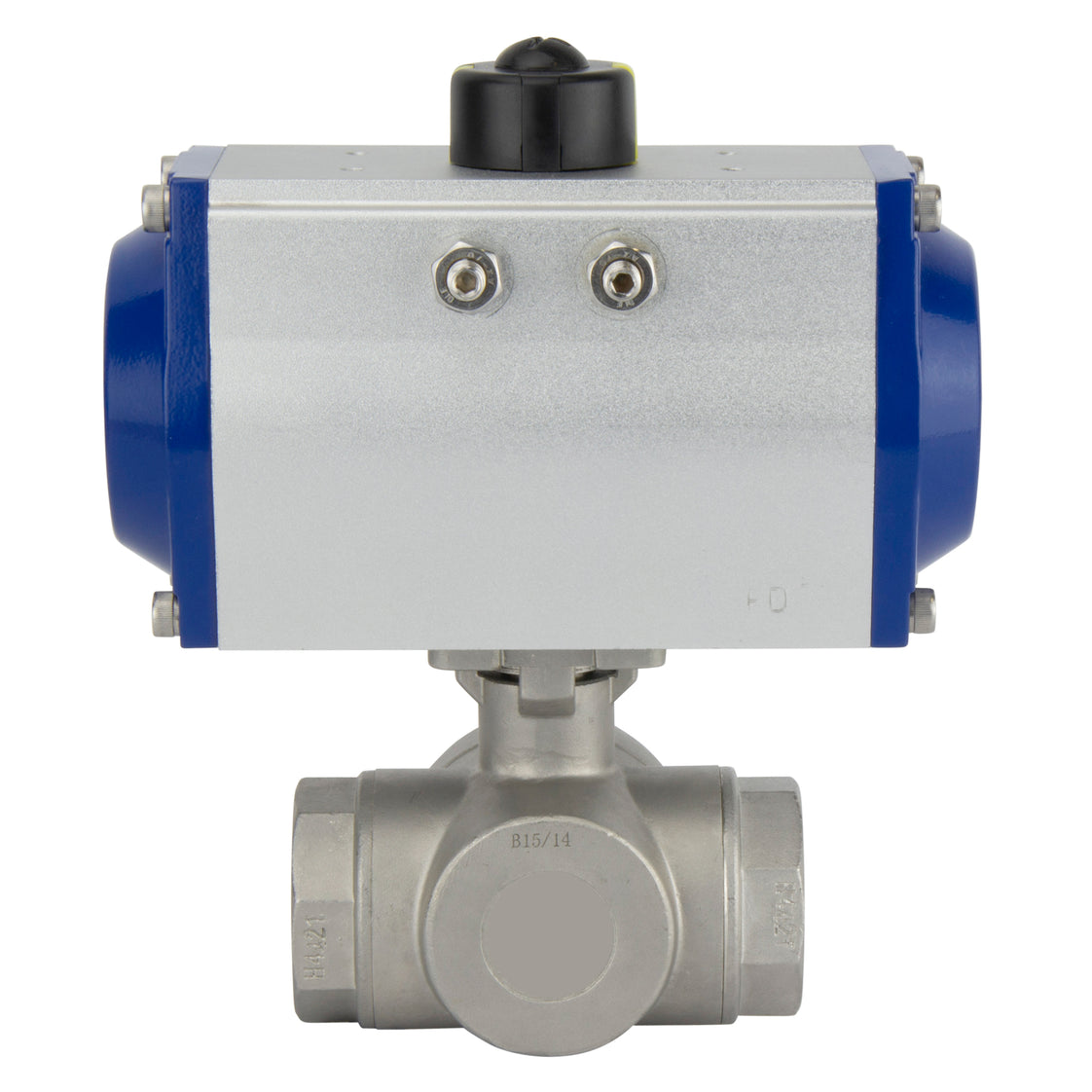

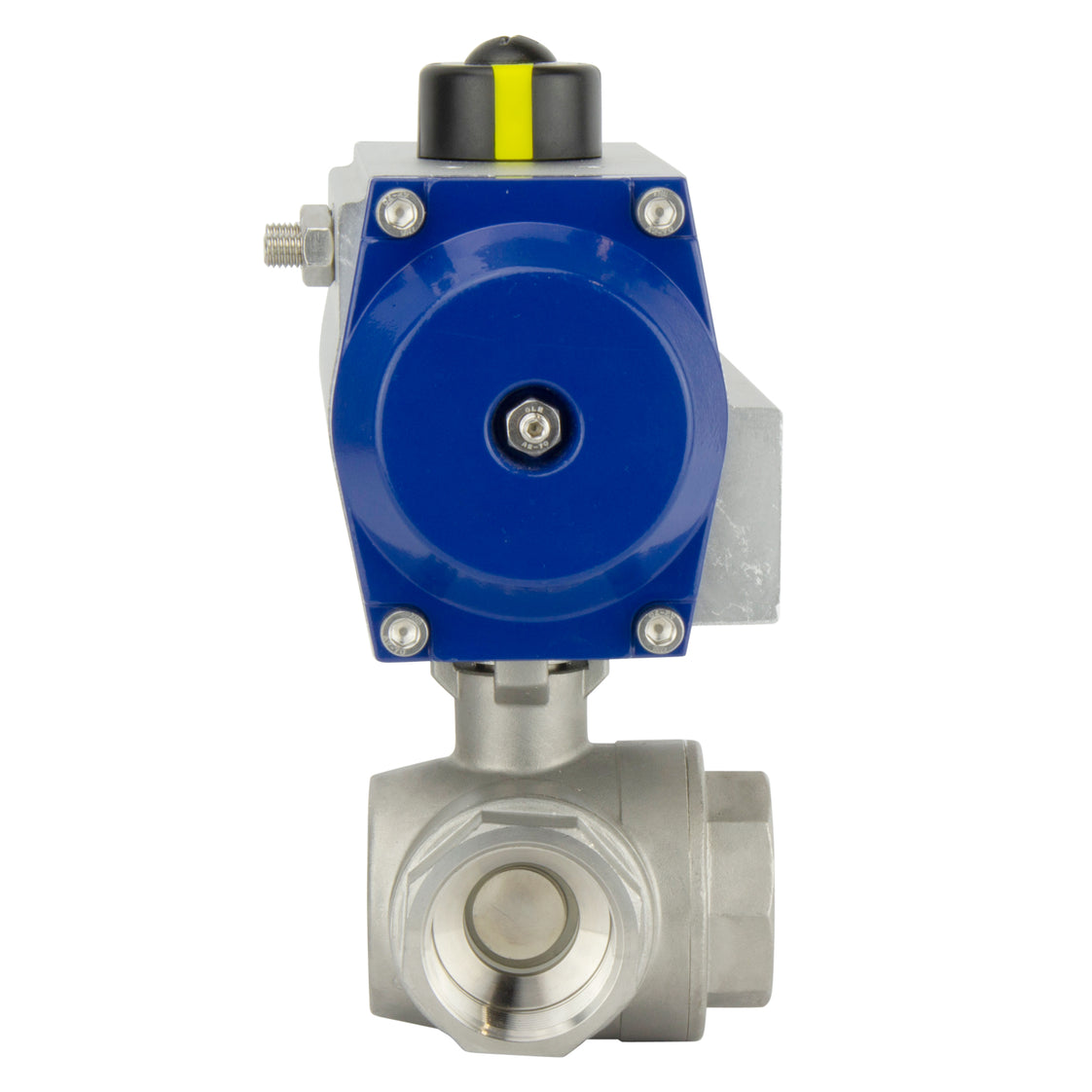

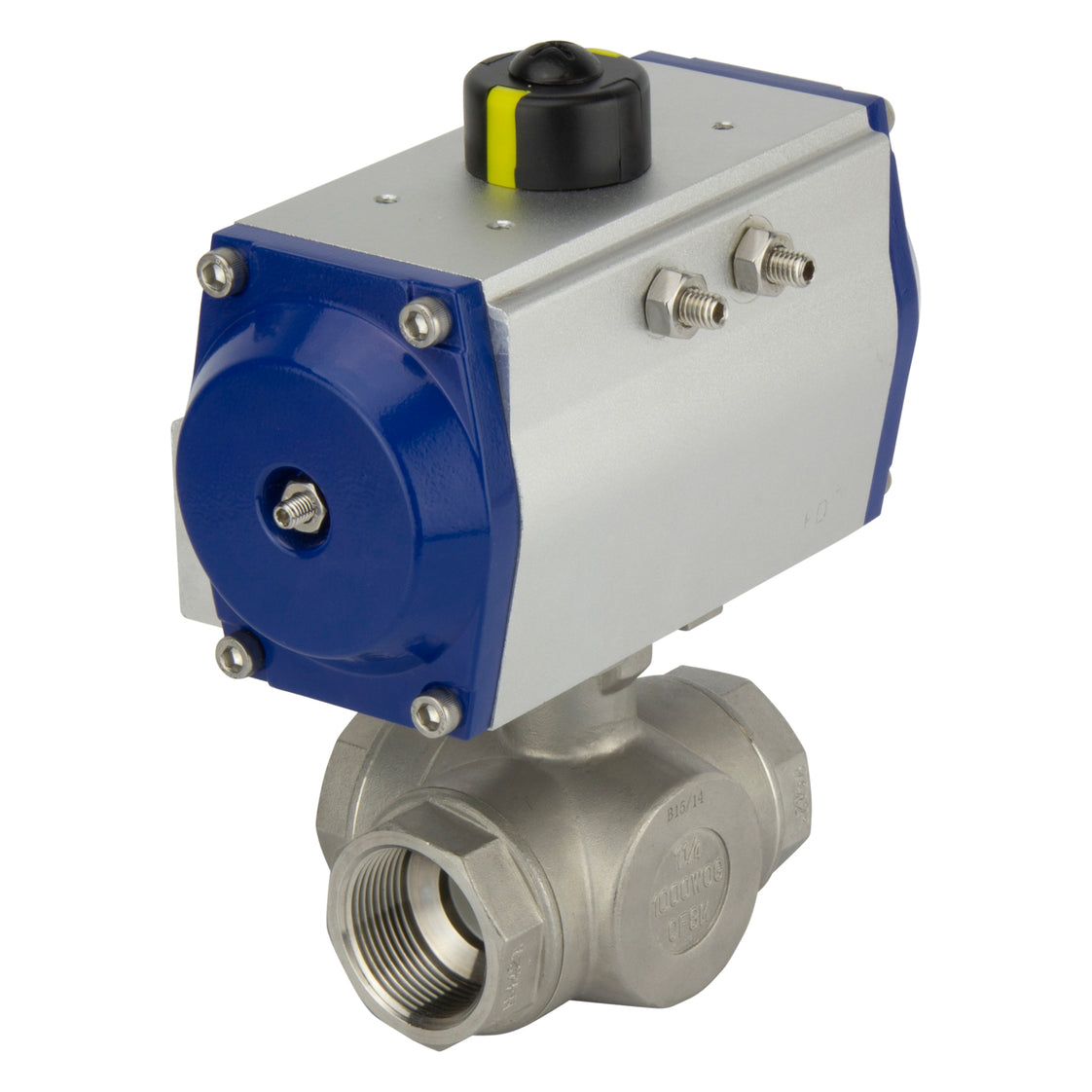

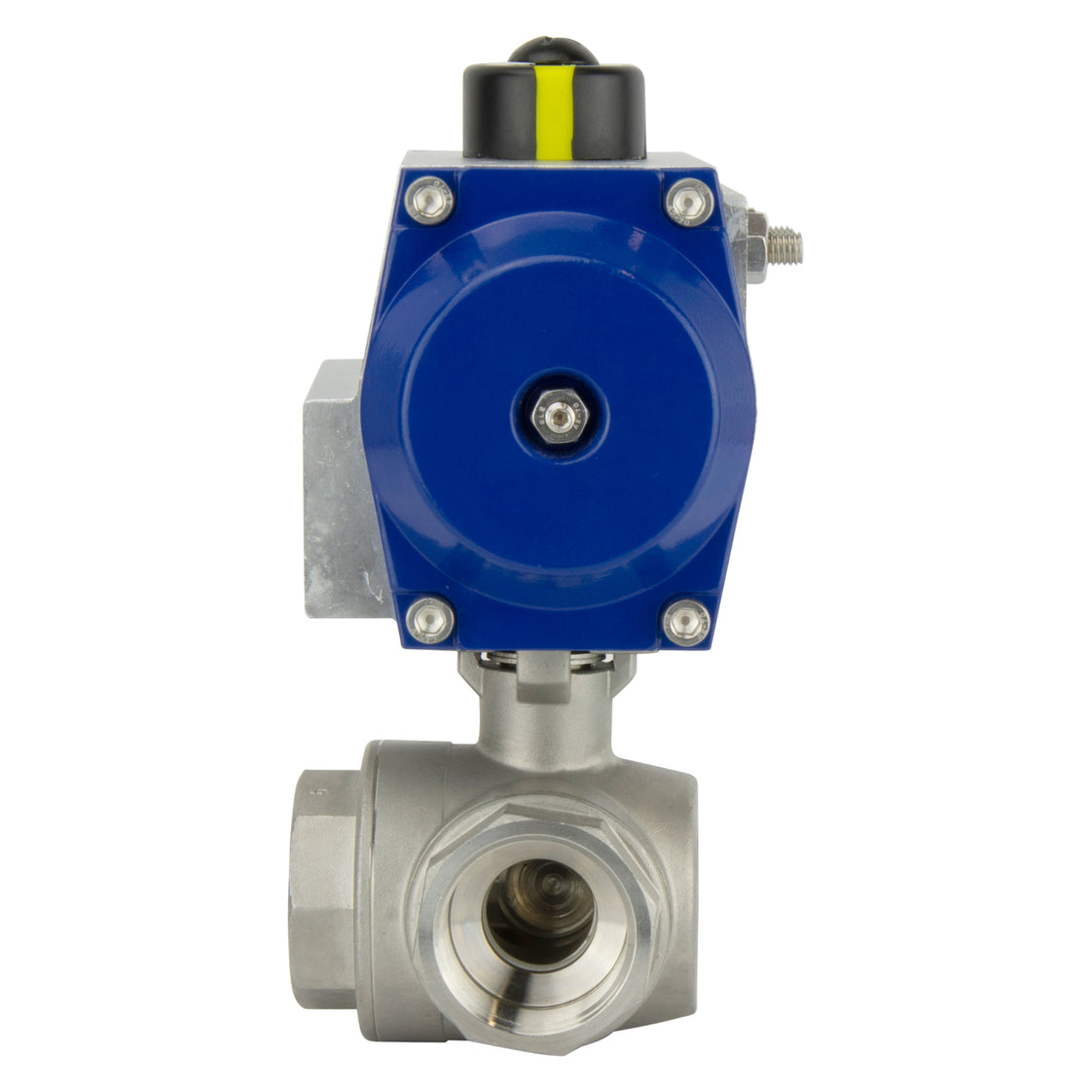

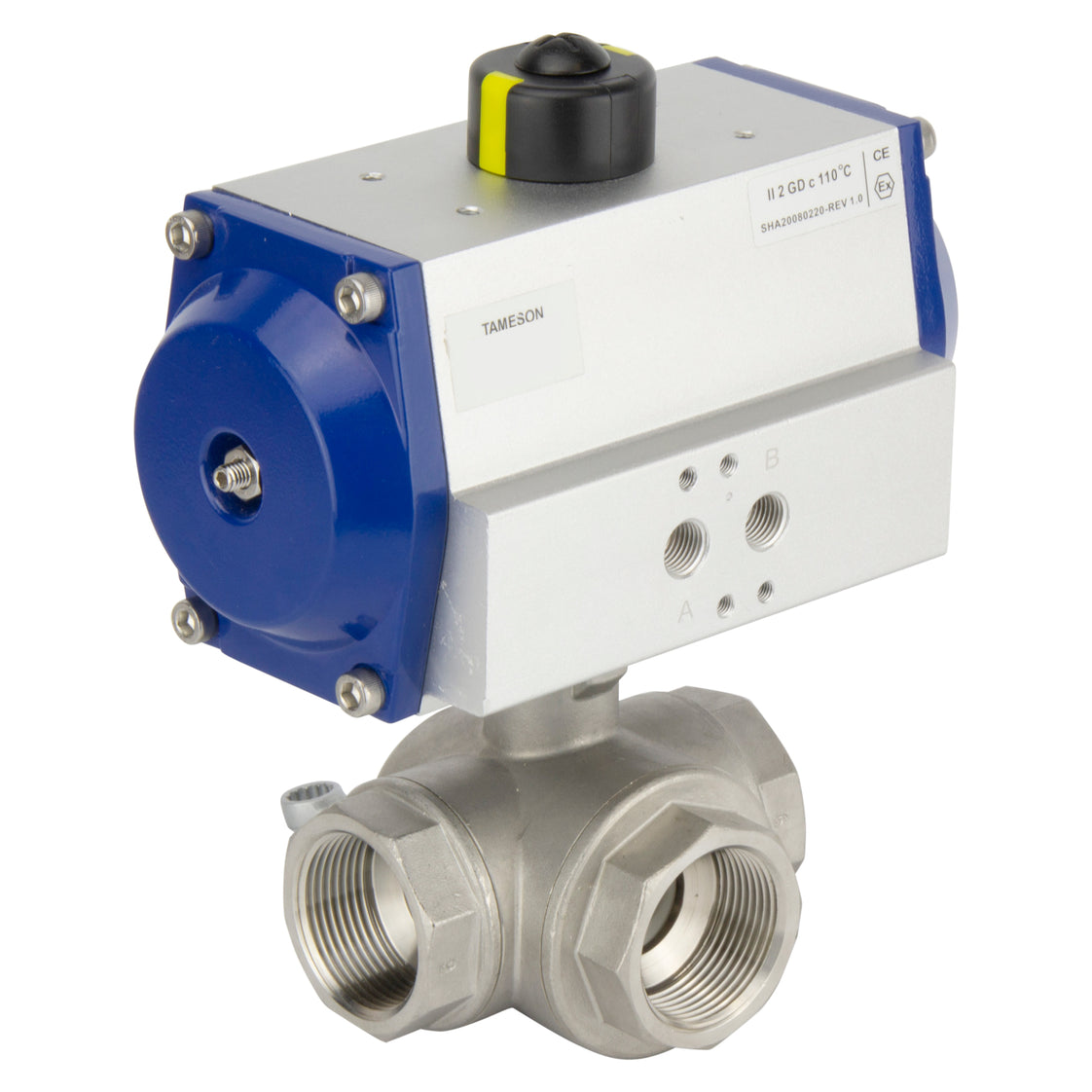

G3'' Válvula De Bola Neumática De Acero Inoxidable De 3 Vías T-port Cerrada Por Resorte - BL3SA

Esta válvula de bola de 3 vías controlada neumáticamente (puerto T) permite aumentar la automatización de su sistema en comparación con una válvula controlada manualmente. La válvula de bola tiene un diámetro de 60 mm y es adecuada para líquidos y gases de -20 a 180°C. El actuador neumático es capaz de crear 103 Nm de par a 8 bar, pero tiene una ventana de presión de control de 6 – 10 bar. La válvula tiene puertos roscados G 3 pulgadas. El actuador es de resorte abierto con un funcionamiento rotativo fiable de cremallera y piñón de aluminio. El actuador tiene una carcasa de aluminio anodizado y una tapa de aluminio, mientras que la válvula de bola tiene una carcasa de acero inoxidable y un sello de PTFE. La presión máxima de los medios es de 40 bar. El actuador tiene puertos G1/4 para la entrada y salida de aire. Recomendamos montar una válvula solenoide Namur de 1/4" directamente en el actuador para controlar la entrada de aire. Tenga en cuenta que 1/4 se refiere al tamaño Namur de la válvula, no al tamaño del puerto. Además, se puede montar un control de posición o una caja de interruptores de límite en la parte superior del actuador de acuerdo con VDI/VDE 3845. El actuador se monta en la válvula de bola a través del flange ISO 5211 F07 (17 mm). El ensamblaje está certificado por ATEX (EX II 2GD c) y, por lo tanto, puede utilizarse en entornos potencialmente explosivos.

Ventajas:

• Posibilidad de montar directamente una válvula solenoide Namur para reducir accesorios y tuberías.
• Indicador mecánico en la parte superior que muestra la posición de la válvula.
• Certificado ATEX (EX II 2GD c) para entornos explosivos.
• Coste de inversión inferior al de una versión eléctrica.
• Apertura/cierre rápido
• De acción simple ahorra aire comprimido y la válvula volverá a la posición inicial en caso de pérdida de aire o energía.
• Se puede equipar con una caja de interruptores de límite.

Desventajas:

• La acción simple ofrece menos control que los actuadores de doble efecto.
• Requiere un sistema de aire comprimido y una válvula solenoide para controlar la entrada de aire.
• El consumo de energía es mayor en comparación con los actuadores eléctricos, pero la inversión inicial es menor.

Serie PAL-BL3SA

BL3SA

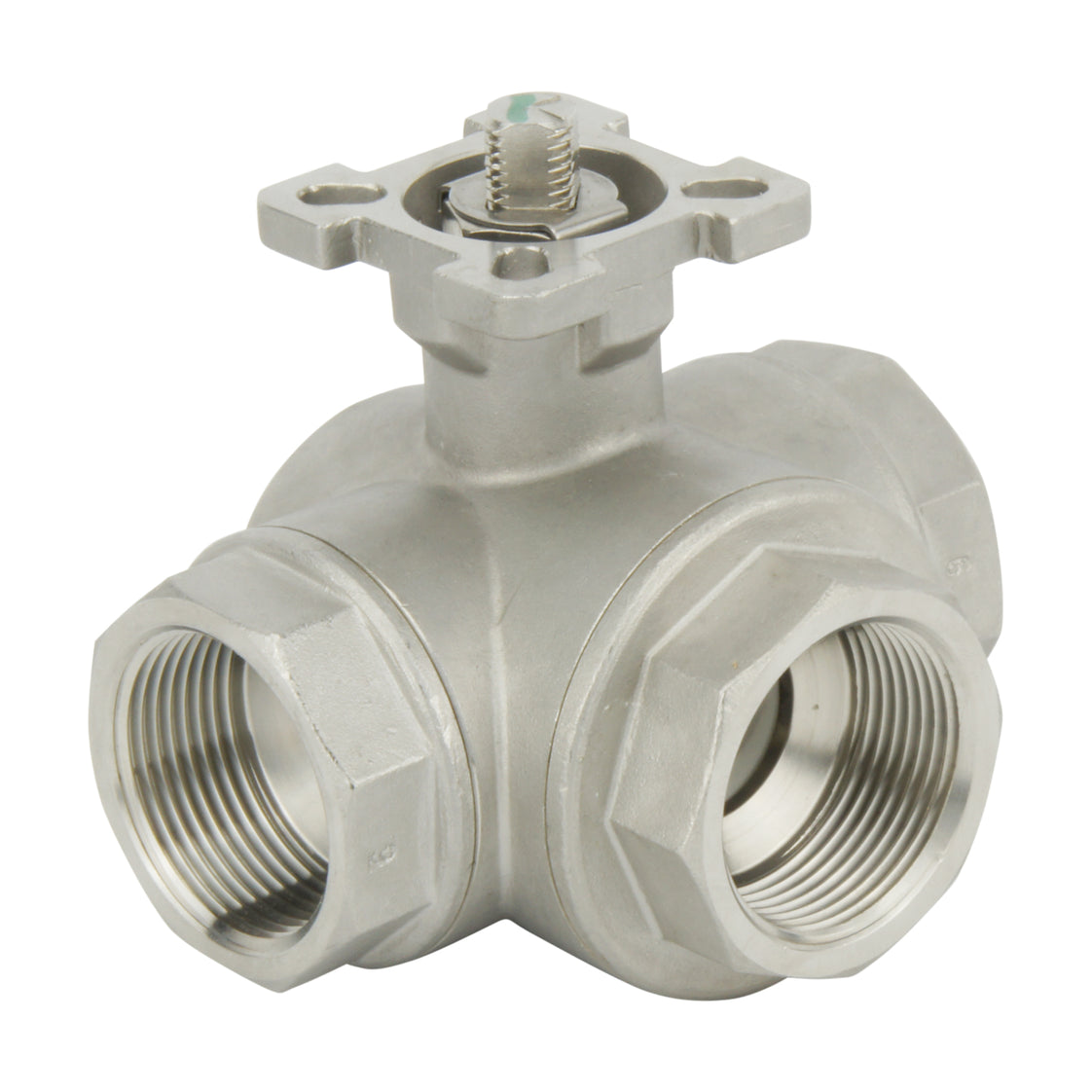

Las válvulas de bola de la serie BL3SA son válvulas de bola de 3 vías fiables con puerto L o T. La carcasa está hecha de acero inoxidable, la bola también está hecha de acero inoxidable y los asientos de la válvula están hechos de PTFE/FKM. La válvula es adecuada para varios medios agresivos y corrosivos hasta un máximo de 63 bar. Adecuada para temperaturas entre -20 y 180 grados Celsius y disponible desde el tamaño G 1/4" hasta el G 4". Todas las válvulas de bola de la serie BL3SA tienen un flange superior ISO 5211 (de F03 a un máximo de F10) que permite la instalación de un actuador.

PAL

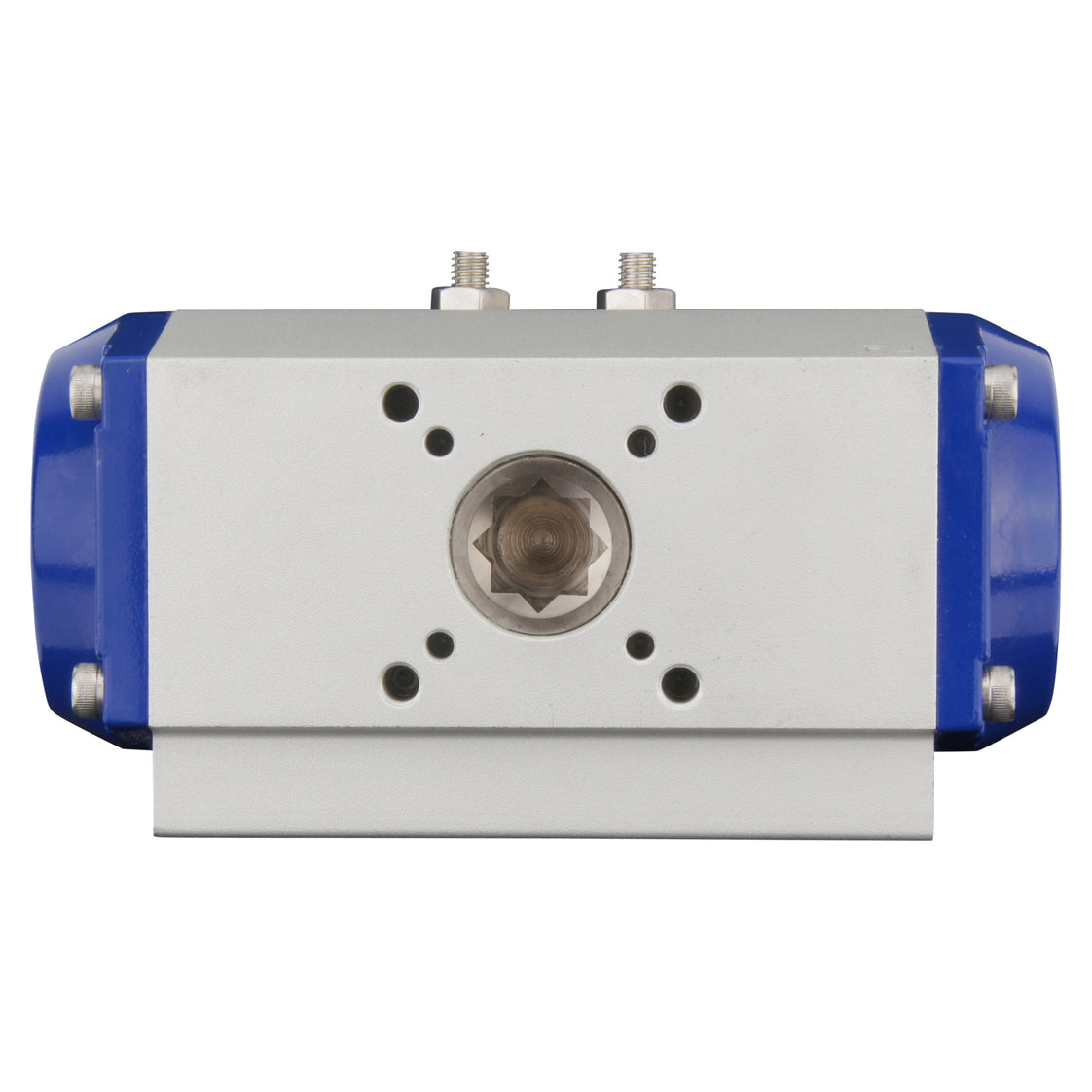

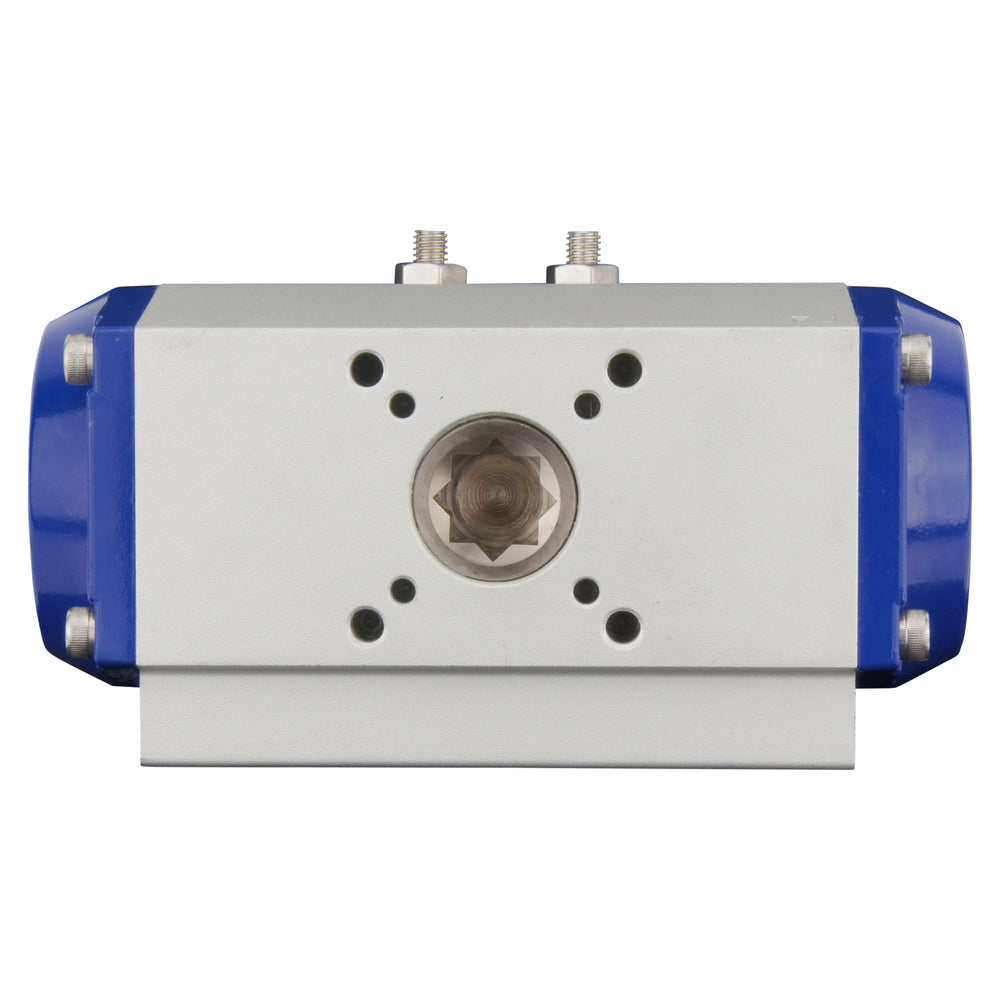

Los actuadores neumáticos de cuarto de vuelta PAL le permiten controlar válvulas de bola o de mariposa con aire comprimido. Ofrecen una solución fiable y robusta para automatizar válvulas más grandes a un coste de inversión inferior al de los actuadores eléctricos. Se montan en válvulas de cuarto de vuelta con un flange superior ISO 5211 (de F03 a F12). Con 8 tamaños de cuerpo diferentes, generan un rango de par de 9,92 Nm a 901,8 Nm a 8 bar. Diseñados con un funcionamiento rotativo fiable de cremallera y piñón de aluminio y diseñados para ser de acción simple (resorte abierto o resorte cerrado) o de doble acción para un mayor control. Estos actuadores son duraderos con una carcasa de aluminio anodizado y una tapa de resina acetal (tamaños 1-6) o de aluminio (tamaños 12-130). El rango de temperatura estándar es de -20°C a 80°C con un sello NBR, pero se encuentra disponible un sello FKM opcional para una temperatura máxima aumentada de 120°C (tamaños 1-6) o 150°C (tamaños 12-130). Todas las válvulas tienen una interfaz Namur de 1/4" según VDI/VDE 3845 con roscas G 1/8" o G 1/4". El actuador es adecuado para entornos explosivos gracias a la certificación ATEX (EX II 2GD c).

Piezas de repuesto

Válvula de bola: BL3SAT-200

Actuador: PALC-050-07-17

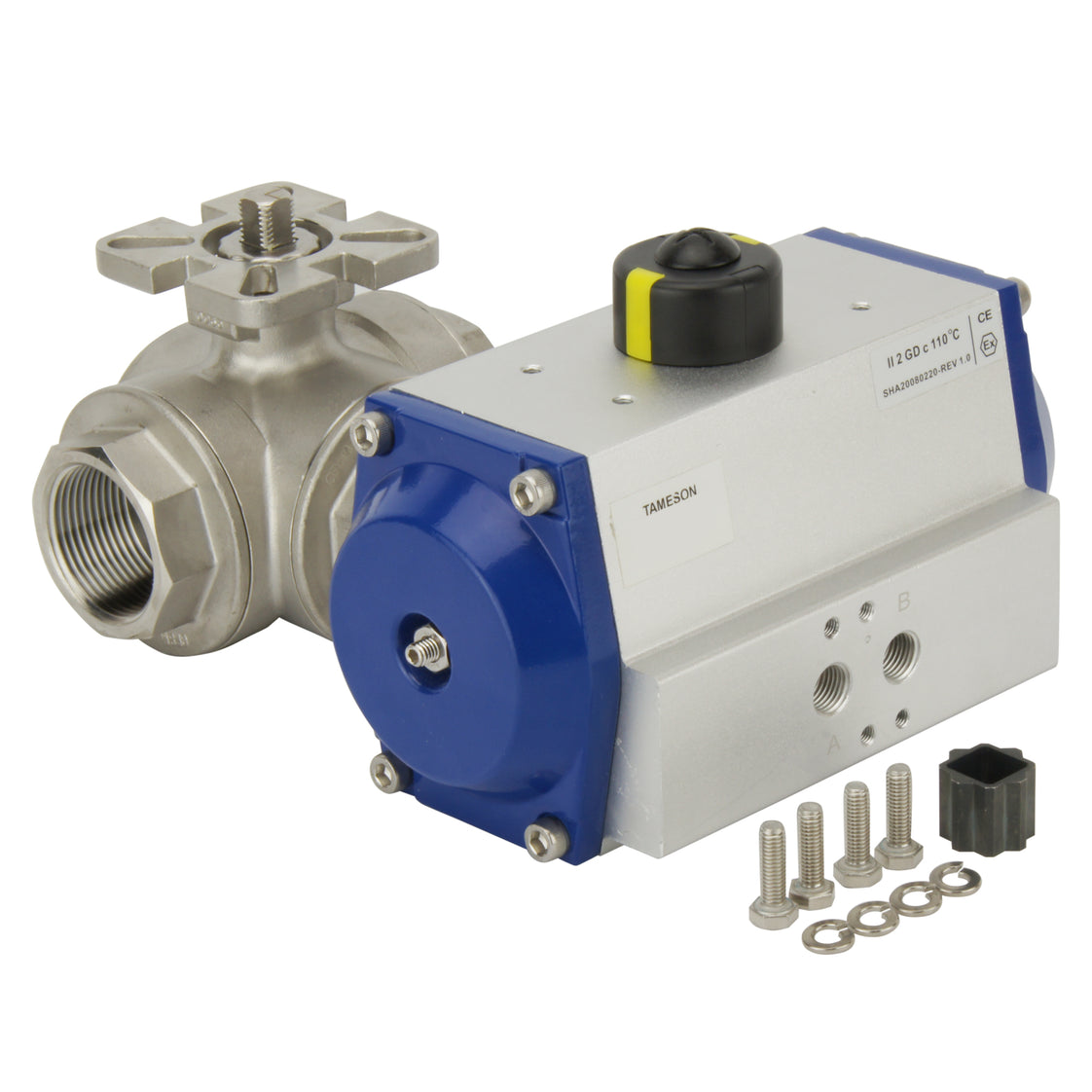

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
