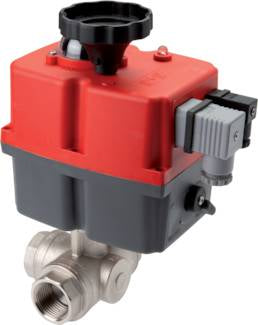

G4'' L-puerto 24-240V CA/CC Válvula De Bola De 3 Vías

Este actuador eléctrico modulante se ofrece en combinación con una válvula de bola de 3 vías. Puede girar la válvula de 0 a 90 grados en 34 segundos con un par de funcionamiento de 140 Nm (par de ruptura más alto, consulte el manual). Requiere un voltaje de suministro de 24-240 V CA/CC, tiene un ciclo de trabajo del 75%, y viene con un indicador de posición visual en la parte superior de la unidad para ver claramente la posición de la válvula. El actuador está montado en la válvula de bola a través del flange ISO 5211 F07 o F10 (17 mm). La válvula de acero inoxidable de 3 vías tiene tres puntos de conexión de G4". El medio fluye a través de un orificio de 75 y la temperatura puede estar entre -20 y 180 °C bajo 40 bares. Tiene un material de sellado de husillo de PTFE. Con la duradera carcasa de poliamida (PA) del actuador, proporciona una protección de IP67 para una temperatura ambiente de -20 a 70 °C. Antes de conectar el actuador, lea el manual cuidadosamente.

Ventajas:

• Tiene una carcasa robusta IP67
• Como estándar, tiene una rueda de operación manual para girar manualmente la válvula si es necesario
• Tiene un indicador de posición visual claro para ver el estado de la válvula

Desventajas:

• El actuador no está equipado con un retorno de seguridad de batería (BSR) pero se puede operar manualmente si se corta la energía
• En comparación con un actuador neumático del mismo tamaño, la velocidad de operación es más lenta

Serie J4C

Válvula de bola BL3SA

Las válvulas de bola de la serie BL3SA son válvulas de bola de 3 vías confiables con un L-port o T-port. La carcasa está hecha de acero inoxidable, la bola también está hecha de acero inoxidable y los asientos de la válvula están hechos de PTFE/FKM. La válvula es adecuada para varios medios agresivos y corrosivos hasta un máximo de 63 bares. Adecuada para temperaturas entre -20 y 180 grados Celsius y disponible desde el tamaño G 1/4" hasta G 4". Las válvulas de bola de la serie BL3SA tienen todas un flange superior ISO 5211 (de F03 a max. F10) que permite la instalación de un actuador.

Actuador J4C

Los actuadores eléctricos de alta tensión J4C del fabricante J+J ofrecen una impresionante lista de características estándar que incluyen protección contra daños por sobrepar o condensación. Los actuadores también están disponibles con diferentes opciones como BSR de seguridad de batería (Battery Safety Return) o modulante llamado DPS (Sistema de Posicionamiento Digital). La serie tiene un rango de par de funcionamiento entre 20-300 Nm.
El actuador eléctrico fail-safe o modulante J4C es el mismo que el actuador J4C estándar de encendido/apagado, pero se agrega un kit BSR y/o DPS dentro del actuador. El actuador J4C BSR fail-safe se puede configurar para fallar abierto o cerrado. El actuador modulante J4C DPS se puede controlar con 4-20 mA o 0-10 V (0-10 V bajo pedido).

Piezas de repuesto

Válvula de bola: BL3SAL-400
Actuador: V2S98

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
