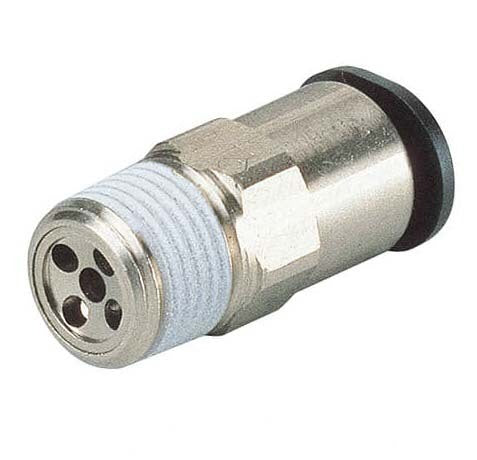

IN 4mm x OUT R1/8" Recta 1.5mm Válvula de retención de medidor

Se trata de una válvula de retención de orificio recto para control de flujo de aire fijo unidireccional. Tiene un orificio de 1,5 mm que obstruye el flujo en una dirección y se abre en la dirección opuesta proporcionando el flujo libre. La presión de rotura de la válvula de retención es de 0,5 bar. La configuración "meter-out" implica que el flujo se ve afectado (controlado) al pasar del puerto roscado macho al puerto del racor. En el caso de la configuración de entrada del contador es al revés.

Tiene un racor de 4 mm en un lado y un puerto de rosca macho de 1/8 pulgadas en el otro. El racor proporciona una fácil conexión con el tubo. Empuje el tubo hacia dentro y el accesorio lo fijará con garras de acero inoxidable. El caudal se dosifica yendo del puerto del racor al puerto roscado macho.

La presión de funcionamiento oscila entre 1 y 9 bar (14,5 a 130,5 psi). Dispone de juntas de NBR que lo hacen apto para aplicaciones en un rango de temperaturas de 0 a 60°C (32 a 140 °F) (sin congelación).

Pros:

• Pequeño lugar de instalación
• Menor coste que una válvula de control de flujo
• Equipado con racores de fácil conexión

Contras:

• Tamaño del orificio no ajustable
• No es adecuado para aplicaciones de vacío

Serie JKC

La serie JKC incluye válvulas de retención de orificio recto diseñadas para el control del flujo de aire en una dirección. Los tamaños de rosca macho del lado del accesorio van de R1/8 a R1/4 pulgadas con 18 tamaños de accesorio de orificio diferentes que van de 0,3 a 2,0 mm. Los tamaños de los racores van de 4 a 8 mm. Estas válvulas son adecuadas para una presión de funcionamiento máxima de 9 bares. Estos racores de orificio están sellados con juntas tóricas de NBR que los hacen aptos para temperaturas de 0 a 60°C.
