En 6Mm X Salida R1/8" Recto 1.0Mm Orificio Medidor-En Válvula Antirretorno

Aviso: Este producto está descontinuado

Descontinuado

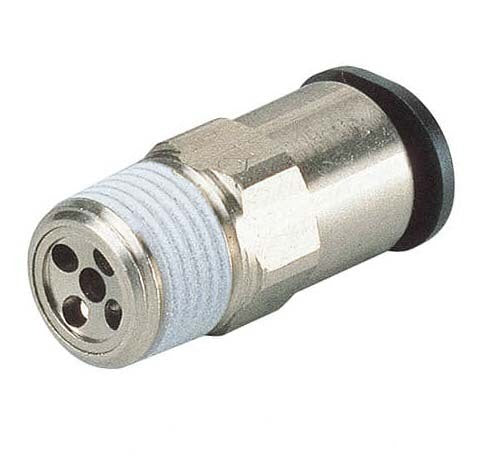

IN 6mm x OUT R1/8" Recta 1.0mm Válvula de Retención de Medidor-In
La imagen puede variar ligeramente
Consulte las especificaciones para obtener información precisa.
Referencia: JKC6-01B1p0
Marca: Pisco

Esta es una válvula antirretorno recta de orificio de 1.0 mm para el control de flujo de aire unidireccional fijo. La presión de apertura de la válvula antirretorno es de 0.5 bar. Tiene un conector push-in de 6 mm en un lado y un puerto roscado macho R 1/8 pulgadas en el otro lado. Tiene sellos NBR que la hacen adecuada para aplicaciones dentro de un rango de temperatura de 0 a 60 °C (32 a 140 °F).

Ver todo

Aviso: Este producto está descontinuado

Descripción
Especificaciones
Descargas

Esta es una válvula antirretorno de orificio recto para el control de flujo de aire unidireccional fijo. Tiene un orificio de 1.0 mm que obstruye el flujo en una dirección y se abre en la dirección opuesta, permitiendo el flujo libre. La presión de apertura de la válvula antirretorno es de 0.5 bar. La configuración de salida implica que el flujo se ve afectado (controlado) al ir del puerto roscado macho al puerto de conector push-in. Es al revés para la configuración de entrada.

Tiene un conector push-in de 6 mm en un lado y un puerto roscado macho R 1/8 pulgadas en el otro lado. El conector push-in proporciona una conexión fácil con el tubo. Empuje el tubo y el conector lo fijará con garras de acero inoxidable. El flujo se mide yendo del puerto de conector push-in al puerto roscado macho.

La presión de operación varía de 1 a 9 bar (14.5 a 130.5 psi). Tiene sellos NBR que la hacen adecuada para aplicaciones dentro de un rango de temperatura de 0 a 60 °C (32 a 140 °F) (sin congelación).

Ventajas:

  • Pequeño lugar de instalación
  • Costo más bajo que una válvula de control de flujo
  • Equipado con conectores push-in fáciles de conectar

Desventajas:

  • Tamaño de orificio no ajustable
  • No apto para aplicaciones de vacío

Serie JKC

La serie JKC incluye válvulas antirretorno de orificio recto diseñadas para el control de flujo de aire unidireccional. Los tamaños de los conectores roscados macho varían de R1/8 a R1/4 pulgadas con 18 tamaños de conexión de orificio posibles que varían de 0.3 a 2.0 mm. Los tamaños de los conectores push-in varían de 4 a 8 mm. Estas válvulas son adecuadas para una presión de operación máxima de 9 bar. Estas conexiones de orificio están selladas con juntas tóricas NBR que las hacen adecuadas para temperaturas que varían de 0 a 60 °C.
