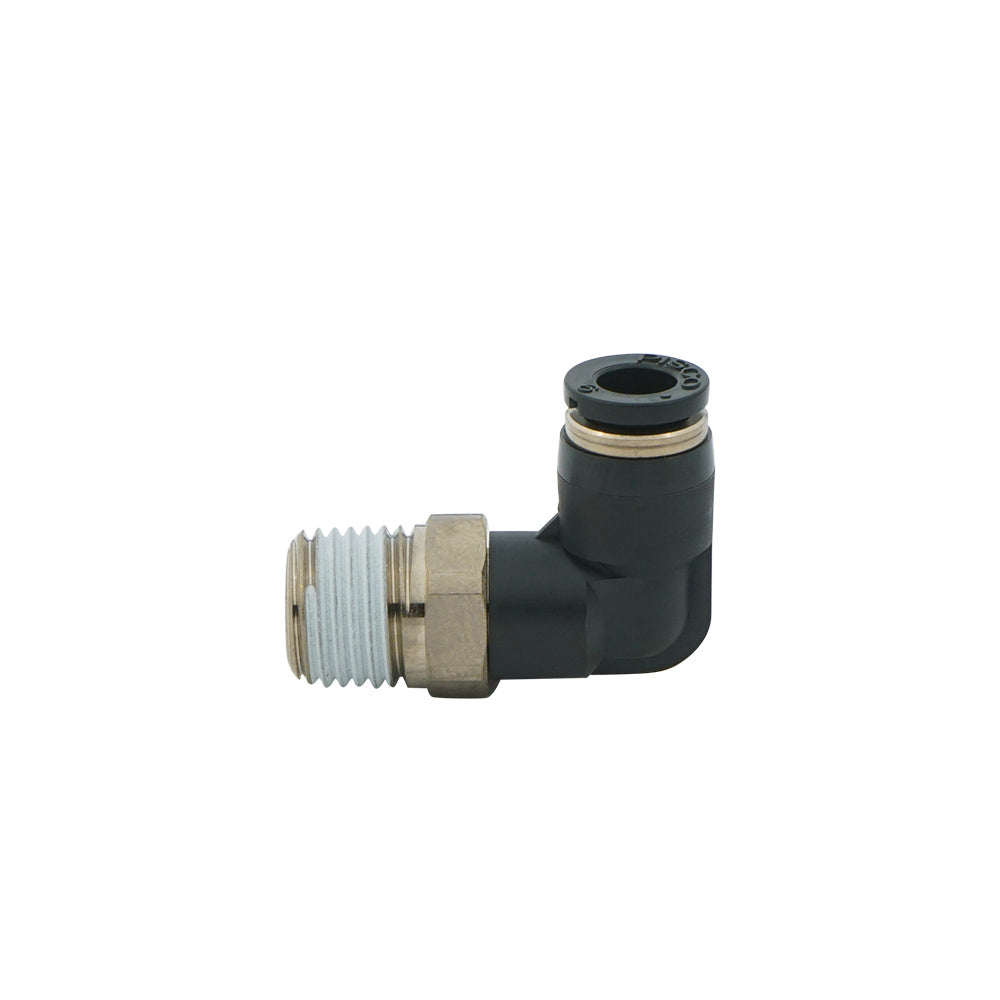

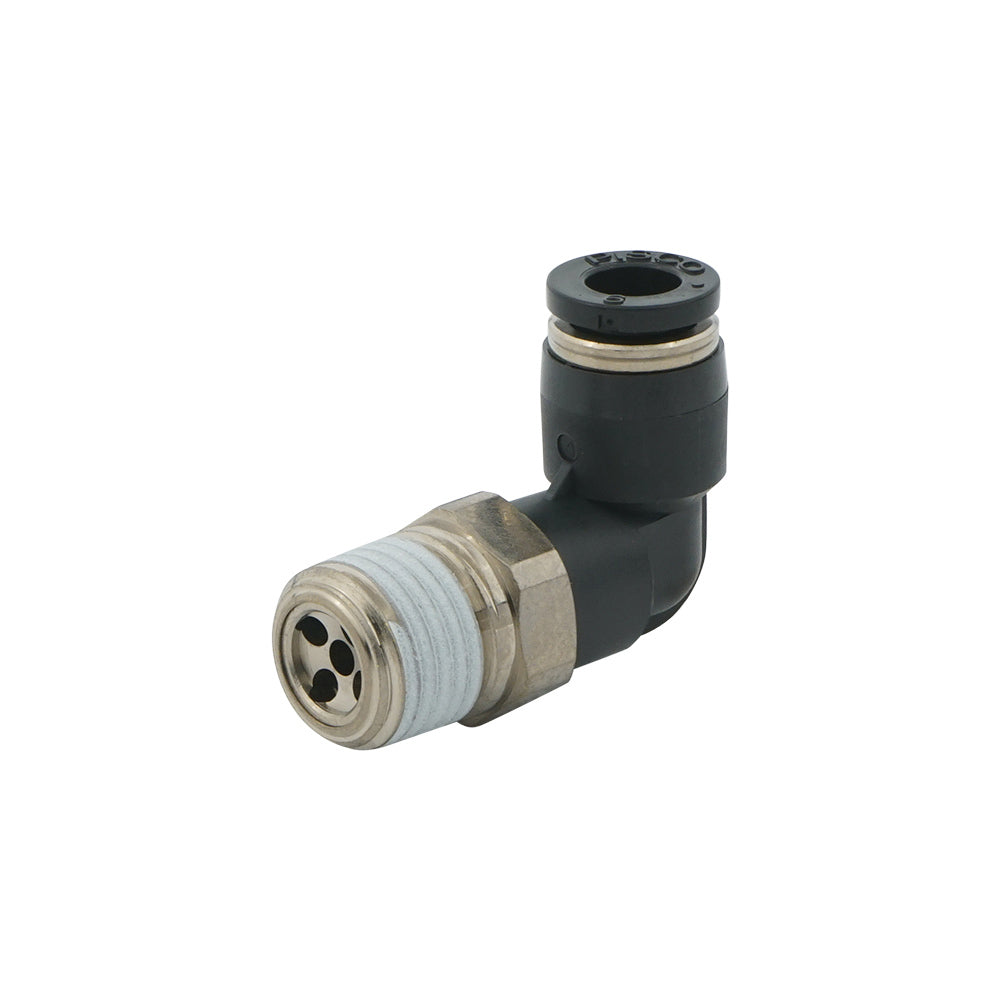

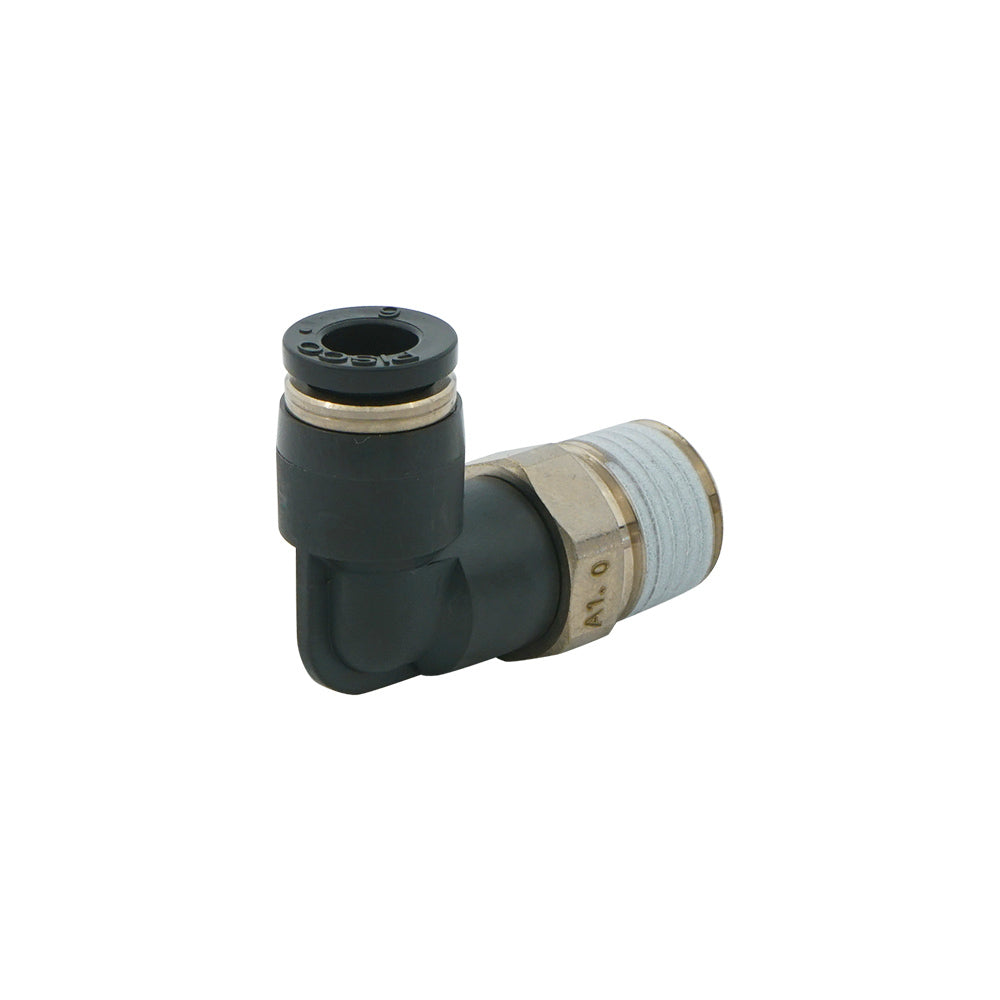

En 8Mm X Salida R1/8" Angulado 1.8Mm Orificio Medidor-En Válvula Antirretorno

Esta es una válvula antirretorno en ángulo con orificio para el control de flujo de aire unidireccional. Tiene un orificio de 1.8 mm que obstruye el flujo en una dirección y se abre en la dirección opuesta, permitiendo el flujo libre. La presión de apertura de la válvula antirretorno es de 0.5 bar. La configuración de salida implica que el flujo se ve afectado (controlado) al ir del puerto roscado macho al puerto de conector push-in. Es al revés para la configuración de entrada.

Tiene un conector push-in de 8 mm en un lado y un puerto roscado macho R 1/8 inch en el otro lado. El conector push-in proporciona una conexión fácil con el tubo. Empuje el tubo y el conector lo fijará con garras de acero inoxidable. El flujo se mide al ir del puerto de conector push-in al puerto roscado macho.

La presión de operación varía de 1 a 9 bar (14.5 a 130.5 psi). Tiene sellos NBR que la hacen adecuada para aplicaciones dentro de un rango de temperatura de 0 a 60°C (32 a 140 °F) (sin congelación).

Ventajas:

• Pequeño lugar de instalación
• Costo más bajo que una válvula de control de flujo
• Equipado con conectores push-in fáciles de conectar

Desventajas:

• Tamaño de orificio no ajustable
• No adecuado para aplicaciones de vacío

Serie JKL

La serie JKL incluye válvulas antirretorno en ángulo diseñadas para el control de flujo de aire unidireccional. Los tamaños de los conectores roscados macho varían de R1/8 a R1/4 inch con 18 diferentes tamaños de conectores de orificio posibles que van de 0.3 a 2.0 mm. Los tamaños de los conectores push-in varían de 4 a 8 mm. Estas válvulas son adecuadas para una presión de operación máxima de 9 bar. Estos conectores de orificio están sellados con juntas tóricas NBR que las hacen adecuadas para temperaturas que van de 0 a 60°C.
