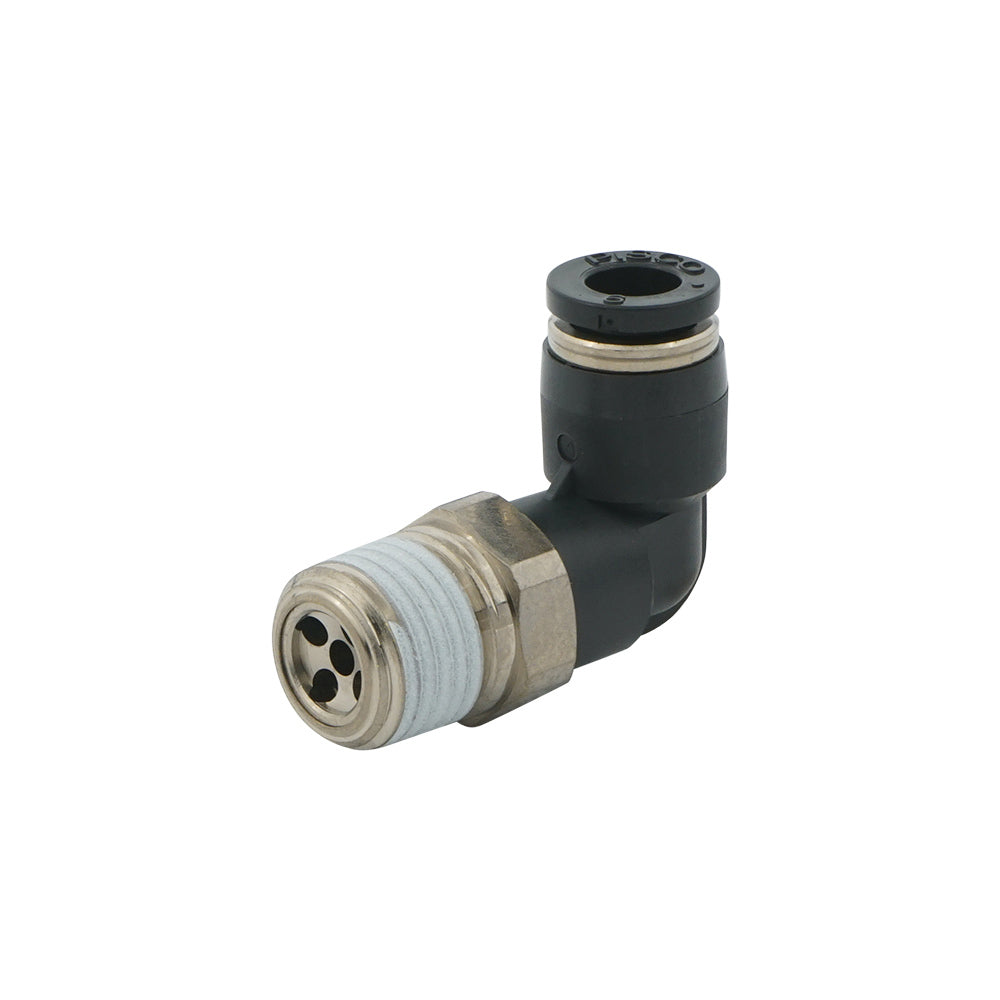

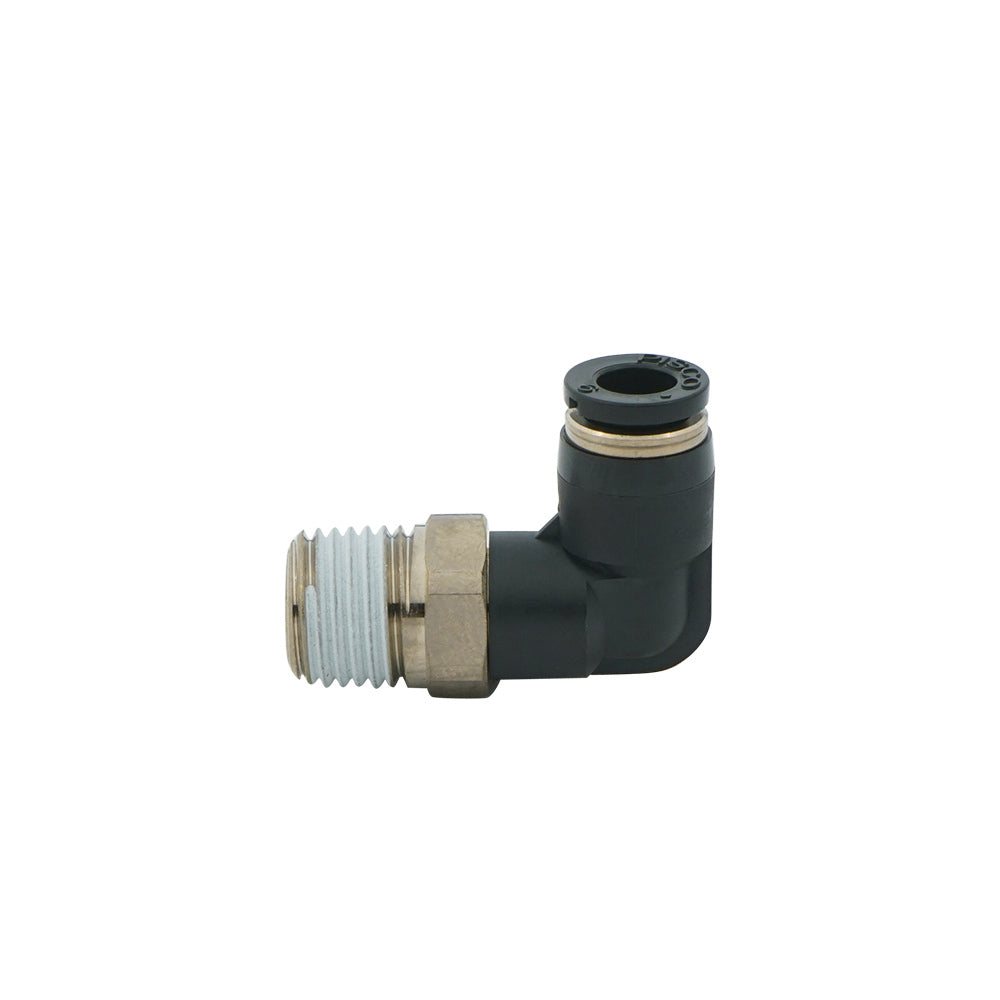

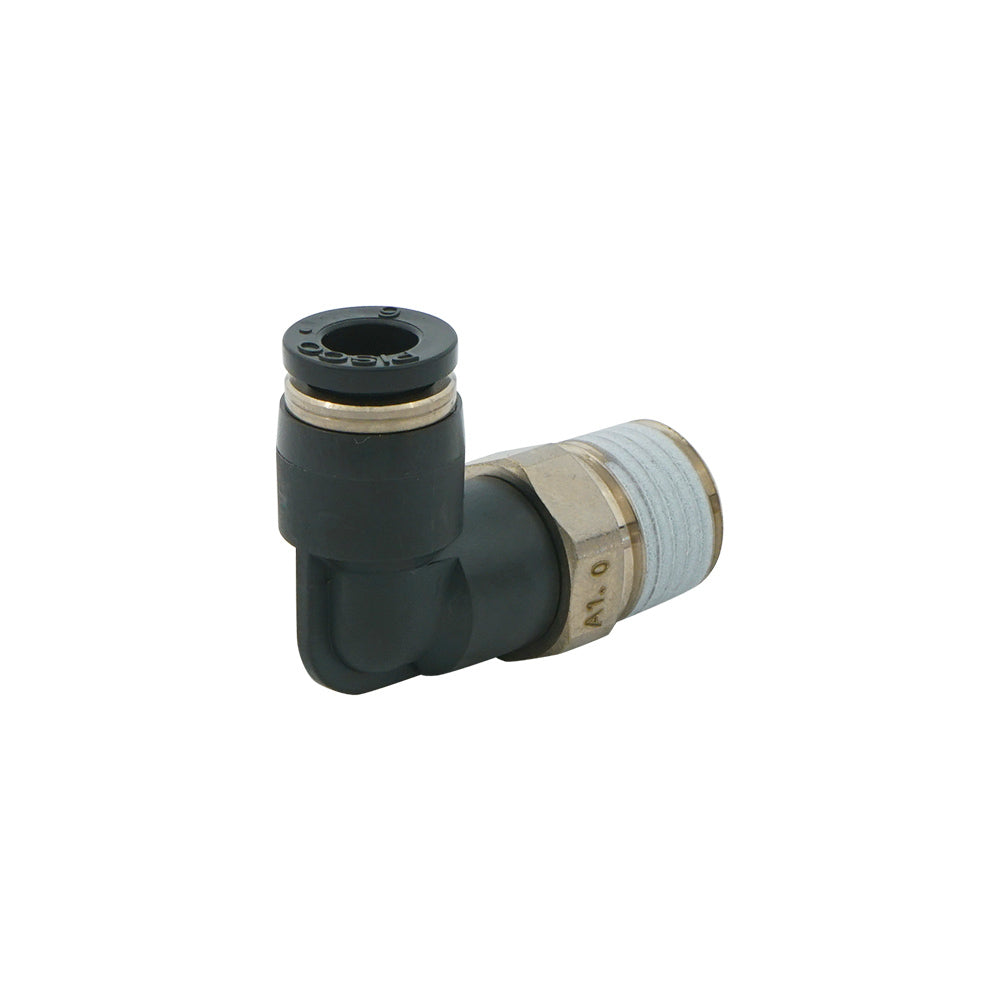

En R1/8" X Salida 4mm Angulada 1.7mm Orificio Medidor-De Válvula Antirretorno

Esta es una válvula antirretorno de orificio en ángulo para el control de flujo de aire unidireccional fijo. Tiene un orificio de 1,7 mm que obstruye el flujo en una dirección y se abre en la dirección opuesta, proporcionando un flujo libre. La presión de apertura de la válvula antirretorno es de 0,5 bar. La configuración de salida implica que el flujo se ve afectado (controlado) al ir del puerto roscado macho al puerto de conector push-in. Es al revés para la configuración de entrada.

Tiene un conector push-in de 4 mm en un lado y un puerto roscado macho R 1/8 pulgadas en el otro lado. El conector push-in proporciona una conexión fácil con el tubo. Empuje el tubo y el conector lo fijará con garras de acero inoxidable. El flujo se mide yendo del puerto roscado macho al puerto de conector push-in.

La presión de funcionamiento varía de 1 a 9 bar (14,5 a 130,5 psi). Tiene sellos de NBR que la hacen adecuada para aplicaciones dentro de un rango de temperatura de 0 a 60 °C (32 a 140 °F) (sin congelación).

Ventajas:

• Pequeño lugar de instalación
• Costo más bajo que una válvula de control de flujo
• Equipado con conectores push-in fáciles de conectar

Desventajas:

• Tamaño de orificio no ajustable
• No apto para aplicaciones de vacío

Serie JKL

La serie JKL incluye válvulas antirretorno de orificio en ángulo diseñadas para el control de flujo de aire unidireccional. Los tamaños de los conectores roscados macho varían de R1/8 a R1/4 pulgadas con 18 tamaños de orificio de conexión posibles que van de 0,3 a 2,0 mm. Los tamaños de los conectores push-in varían de 4 a 8 mm. Estas válvulas son adecuadas para una presión de funcionamiento máxima de 9 bar. Estos conectores de orificio están sellados con juntas tóricas de NBR que las hacen adecuadas para temperaturas que van de 0 a 60 °C.
