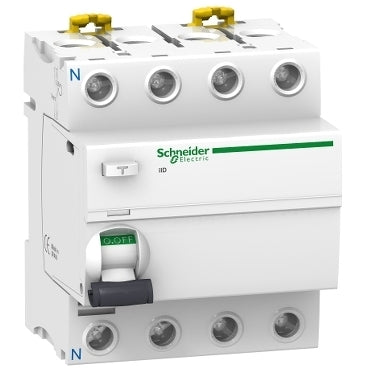

Interruptor de circuito de defecto a tierra Schneider Electric - A9R05463
Aviso: Este producto será descontinuado en el futuro
El interruptor de circuito de defecto a tierra Acti 9 iID de Schneider Electric puede instalarse de forma rápida y sencilla. La banda verde del interruptor basculante garantiza que los contactos están físicamente abiertos y que se puede trabajar en el circuito aguas abajo con total seguridad. Además, el indicador rojo permite identificar inmediatamente una parada debida a un error. Con el botón de prueba se puede comprobar el correcto funcionamiento del aparato. Los RCCB Acti 9 iID de Schneider Electric están disponibles en diferentes variantes.
Aviso: Este producto será descontinuado en el futuro
Descripción
El Acti9 iID es un interruptor diferencial modular y fiable. Se trata de un disyuntor 4P con una corriente de entrada de 63 A, clase de protección tipo A y una sensibilidad de fuga a tierra de 300 mA. Este producto protege contra las descargas eléctricas por contacto indirecto y los riesgos de incendio. Realiza la función de desconexión de los circuitos eléctricos en caso de fallo a tierra.
Su exclusivo indicador Visitrip reduce el tiempo de intervención al mostrar el dispositivo defectuoso con un indicador mecánico en la cara frontal. Este producto también tiene una ventana VisiSafe con una franja verde en la palanca que indica la apertura total de los postes, lo que permite el mantenimiento posterior. Este producto cumple la norma EN/IEC 61008-1.
- La capacidad nominal de ruptura y cortocircuito Im/IΔm es de 1500A.
- La corriente de cortocircuito nominal condicional Inc/IΔc es de 10kA.
- La resistencia eléctrica es de hasta 15.000 ciclos.
- La resistencia mecánica es de hasta 20000 ciclos.
- La tensión de funcionamiento Ue es de 380 VCA a 415 VCA.
- La tensión nominal de aislamiento Ui es de 500 VCA.
- La tensión nominal soportada por impulso de Uimp es de 6 kV.
- La frecuencia es de 50 Hz o 60 Hz.
- Se puede montar en carril DIN.
- La anchura en pasos de 9 mm es de 8.
El color del producto es blanco (RAL9003). Las dimensiones son (ancho) 72 mm x (alto) 91 mm x (fondo) 73,5 mm. El peso es de 0,37 kg. Tiene un grado de protección IP20. Se convierte en IP40 una vez dentro de una caja modular conforme a la norma IEC/EN 60529. La temperatura de funcionamiento oscila entre -25 °C y 60 °C. La temperatura de almacenamiento oscila entre -40 °C y 85 °C.
