Interruptor de circuito de defecto a tierra Schneider Electric - A9R05491
Aviso: Este producto será descontinuado en el futuro
Schneider Electric interruptor diferencial 3, tipo corriente de fuga A, protección selectiva, nom. (medida) 100A, carril DIN, corriente de defecto asignada 300A, tensión nom. (medición) 400V, resistencia al cortocircuito (Icw) 1,5kA, tipo de retardo momentáneo, sección de conductor conectable pato 1 - 35mm², anchura en unidades de módulo 4.
Aviso: Este producto será descontinuado en el futuro
Descripción

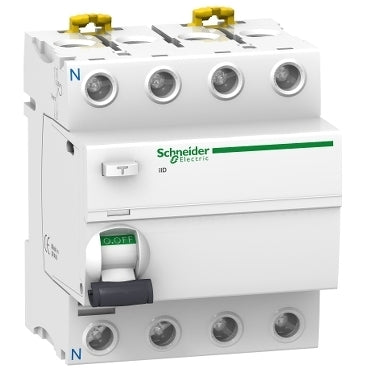

El Acti9 iID es un interruptor diferencial modular y fiable. Es un disyuntor 4P con una corriente nominal de 100 A, una sensibilidad de 300 mA y una clase de protección de tipo A. Este producto proporciona protección contra descargas eléctricas por contacto indirecto y minimiza los riesgos de incendio.
Desconecta los circuitos eléctricos en caso de fallo a tierra. Su exclusivo indicador Visitrip reduce el tiempo de intervención al señalar el dispositivo defectuoso con un indicador mecánico en la cara frontal. Este producto también incorpora una ventana VisiSafe con una franja verde en la palanca, que indica la apertura total de los postes y facilita el mantenimiento posterior.
Este producto cumple la norma EN/IEC 61008-1. La capacidad nominal de corte y cortocircuito es de 1500 A. La corriente de cortocircuito nominal condicional es de 10 kA. La resistencia mecánica puede alcanzar hasta 20000 ciclos, mientras que la resistencia eléctrica puede extenderse hasta 10000 ciclos.
La tensión de funcionamiento oscila entre 380 VCA y 415 VCA. La tensión nominal de aislamiento es de 500 VCA. La tensión nominal soportada por impulso es de 6 kV. La frecuencia puede ser de 50 Hz o de 60 Hz. El producto se puede montar en un carril DIN. Su anchura en pasos de 9 mm es de 8.
El color del producto es blanco (RAL9003), y sus dimensiones son 72 mm (ancho) x 91 mm (alto) x 73,5 mm (fondo). El producto pesa 0,37 kg. Tiene un grado de protección IP20 (según la norma IEC/EN 60529), que pasa a IP40 cuando se instala en una caja modular.
La temperatura de funcionamiento oscila entre -25 °C y 60 °C. La temperatura de almacenamiento oscila entre -40 °C y 85 °C.
