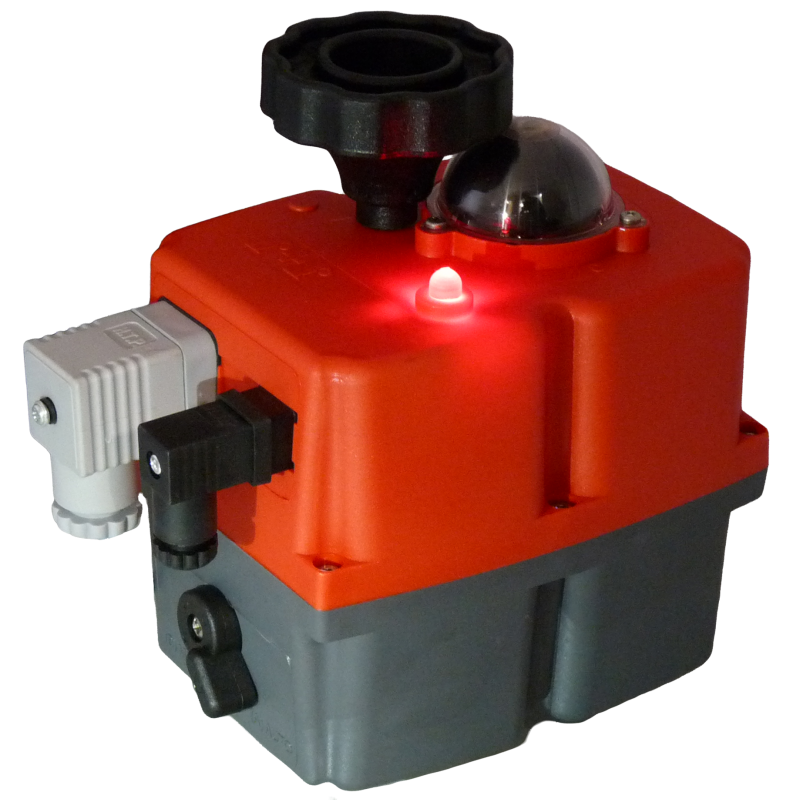

J4C Actuador eléctrico modulante 24-240V AC/DC 35Nm F05 14 mm
Este actuador eléctrico modulante permite controlar válvulas de cuarto de vuelta (de bola o mariposa). Tiene un par operativo de 35 Nm y un tiempo de funcionamiento de 9 segundos con una tensión de alimentación de 24-240 V CA/CC. Es un actuador modulante con un sistema de posicionamiento digital (DPS), por lo que la posición de la válvula se puede modular entre 0-90 grados con una señal de control de 4-20 mA/0-10 V. El actuador se monta en una válvula de cuarto de vuelta con bridas ISO 5211 F03, F04 o F05. Carcasa duradera de poliamida (PA), protección IP67 y apta para temperaturas ambiente de -20 a 70 °C.
- Precio normal
- €1752.93
- Precio normal
- €1448.70
Descripción
Este actuador eléctrico modulante permite controlar válvulas de cuarto de vuelta (de bola o mariposa). Tiene un par de accionamiento de 35 Nm (par de rotura superior, por lo que debe consultarse el manual) y puede abrir/cerrar la válvula en 9 segundos con un ciclo de trabajo del 75%. Requiere una tensión de alimentación de 24-240 V CA/CC y dispone de un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS) que permite colocar la válvula en cualquier posición entre 0 y 90 grados. Requiere una señal de control de 4-20 mA/0-10 V para el posicionamiento. De serie, dispone de una rueda dentada de accionamiento manual para girar manualmente el vástago del actuador en caso de emergencia. Está diseñado para montarse en una válvula de bola o mariposa de cuarto de vuelta que tenga una brida ISO 5211 F03, F04 o F05 con una conexión en estrella de 14 mm para ejes de transmisión cuadrados. Dispone de una carcasa de poliamida (PA) duradera con un grado de protección IP67 capaz de funcionar en un entorno de -20 a 70 °C. Antes de conectar el actuador, lea atentamente el manual.
Pros
- Es un actuador modulante con un sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier punto entre 0-90 grados con una señal de control de 4-20 mA/0-10 V
- Tiene una robusta carcasa IP67
- De serie, dispone de una rueda dentada de accionamiento manual para girar manualmente la válvula en caso necesario.
- Dispone de un claro indicador visual de posición para ver el estado de la válvula
- Está diseñado para montarse en una válvula de bola o mariposa de un cuarto de vuelta que tenga bridas ISO 5211 F03, F04 o F05.
Contras
- El actuador no está equipado con un retorno de seguridad de la batería (BSR), pero puede accionarse manualmente si falla la alimentación.
- En comparación con un actuador neumático del mismo tamaño, la velocidad de funcionamiento es más lenta
Serie J4C
Los actuadores eléctricos de alto voltaje para válvulas J4C del fabricante J+J ofrecen una impresionante lista de características estándar que incluyen protección contra daños por exceso de par o condensación. Los actuadores también están disponibles con distintas opciones, como el BSR (Battery Safety Return) a prueba de fallos o el DPS (Digital Positioning System) modulante. La serie tiene un rango de par operativo entre 20-300 Nm. El actuador eléctrico de seguridad o modulante J4C es el mismo que el actuador J4C estándar de encendido y apagado, pero se le añade un BSR y/o un kit DPS en el interior del actuador. El actuador a prueba de fallos J4C BSR puede ajustarse a fallo abierto o fallo cerrado. El actuador modulante J4C DPS puede controlarse con 4-20 mA o 0-10 V (0-10 V bajo pedido).
