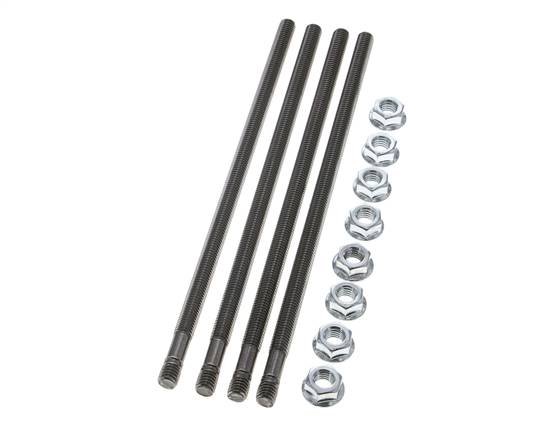

Juego de tirantes para bloque de válvulas de palanca manual hidráulicas, 3 secciones

Los tirantes atraviesan todas las secciones del bloque y las mantienen unidas, por lo que su longitud debe coincidir exactamente con el número de secciones de palanca. Este juego es para un bloque con 3 secciones de palanca, dimensionado para un caudal nominal de 45 l/min. Si más adelante añade o quita una sección, sustituya el juego por el del nuevo número de secciones. El juego no incluye juntas y no está en contacto con el aceite.

Ventajas:

• Longitud adaptada a un bloque con 3 secciones de palanca
• Sujeta las secciones de entrada, de palanca y de salida en un único bloque
• Tirantes y tuercas de acero, sin piezas de desgaste

Desventajas:

• Solo es adecuado para un bloque con 3 secciones de palanca - para otros tamaños de bloque, elija el juego correspondiente

Serie:

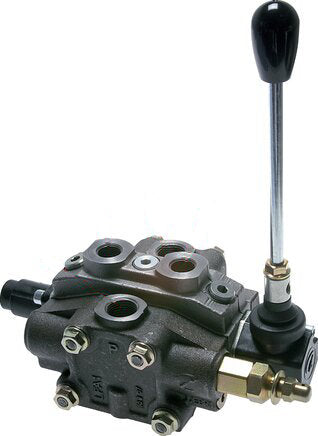

Válvulas de palanca manual hidráulicas modulares para máquinas móviles e industriales. Un bloque de control se compone de una sección de entrada con válvula de alivio de presión regulable (40 a 320 bar), de una a nueve secciones de palanca y una sección de salida, unidas con el juego de tirantes correspondiente al número de secciones. Las secciones de palanca son de doble efecto, con A y B bloqueadas o abiertas a depósito en posición neutra, o de simple efecto con A bloqueada. En posición neutra, el caudal de la bomba retorna sin presión al depósito por un canal de derivación en neutro. De serie, las palancas vuelven por muelle a la posición neutra; los kits de enclavamiento las mantienen en la posición 1, 2 o en ambas. Un kit opcional proporciona centro cerrado para una bomba de cilindrada variable, o power beyond hacia un segundo bloque. Conexiones P y T G1/2, conexiones A y B G3/8. Presión de entrada de hasta 320 bar, presión de retorno máx. 35 bar. Caudal nominal de 50 l/min para bloques con 1 o 2 secciones de palanca, 45 l/min para 3 a 5, 40 l/min para 6 o 7 y 35 l/min para 8 o 9. Cuerpos de acero y plástico, juntas de NBR, para aceite mineral de 10 a 300 mm²/s de -30 a +90 °C. También conocidas como distribuidores seccionales.
