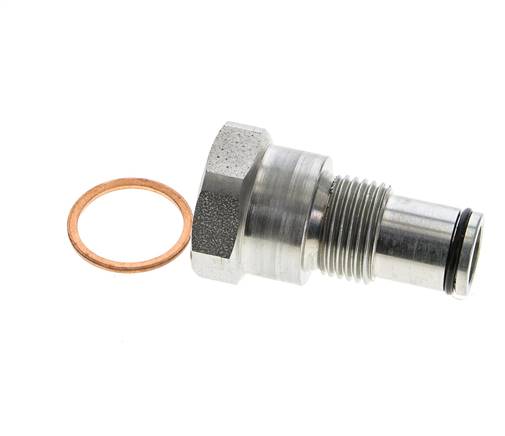

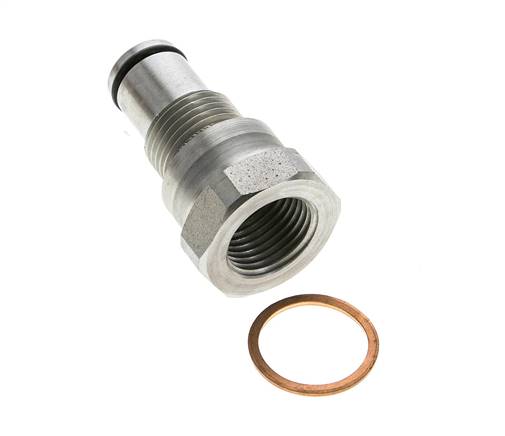

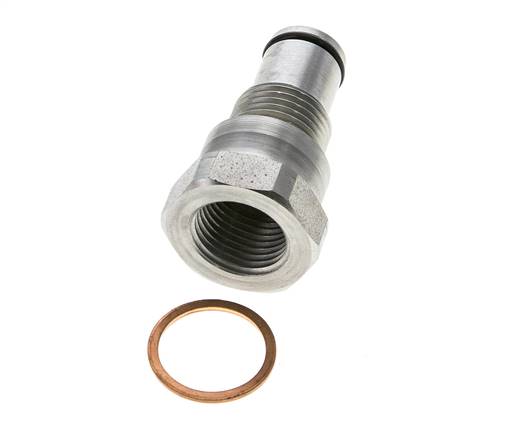

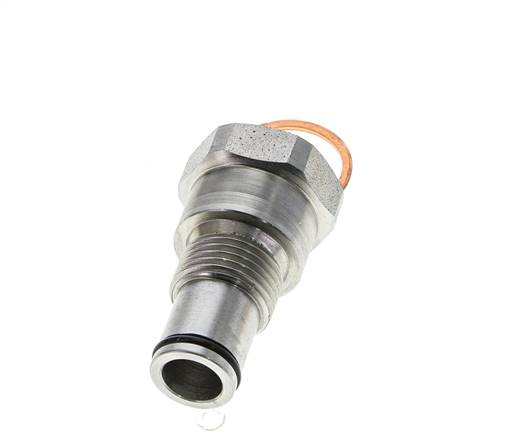

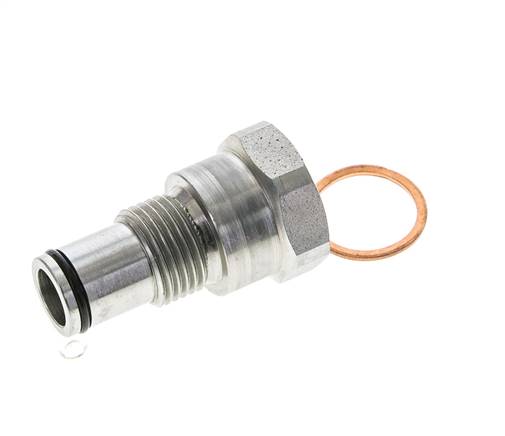

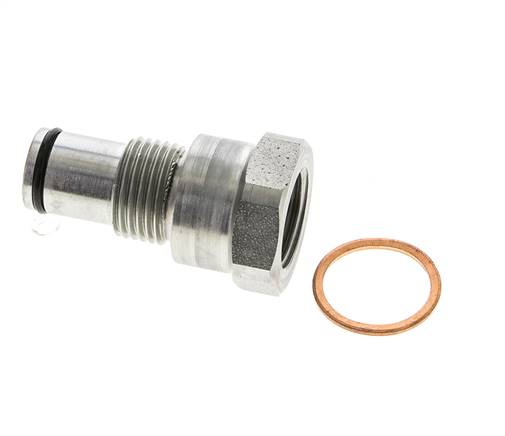

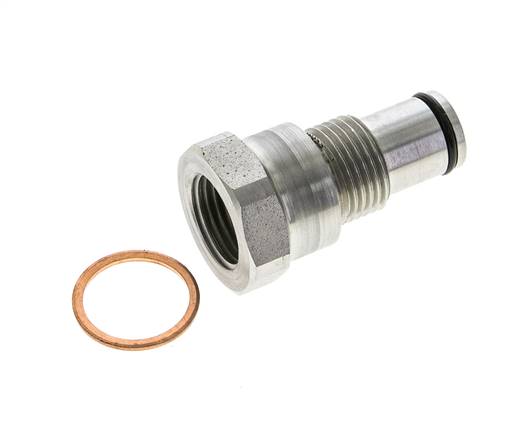

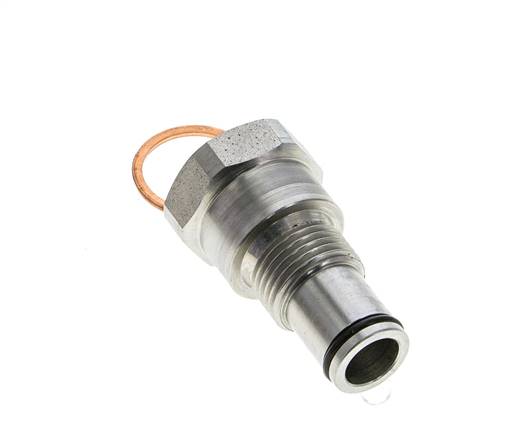

Kit de power beyond o centro cerrado para válvulas de palanca manual hidráulicas
Kit de reequipamiento para bloques modulares de válvulas de palanca manual hidráulicas, montado en la sección de salida. Bloquea la circulación sin presión para su uso con una bomba de cilindrada variable o transmite el caudal de la bomba a otro bloque de válvulas (power beyond). Conexión G1/2.
- Precio normal
- €37,35
- Precio normal
- €30,87
Descripción
De serie, el caudal de la bomba vuelve sin presión de P a T siempre que todas las palancas están en posición neutra, lo que resulta adecuado para una bomba de engranajes. Este kit cambia eso. Si obtura su conexión G1/2, la circulación queda bloqueada, para una bomba de cilindrada variable. Si en su lugar conecta una línea, el caudal de la bomba pasa a un segundo bloque de válvulas (power beyond); el retorno al depósito discurre entonces por la conexión T1. Un kit por bloque de control.
Ventajas:
- Un solo kit para centro cerrado o power beyond
- Se puede montar posteriormente en un bloque de control existente
- Conexión G1/2 para la línea a un segundo bloque de válvulas
Desventajas:
- Con la conexión obturada, el bloque requiere una bomba de cilindrada variable: no apta para bombas de engranajes
Serie:

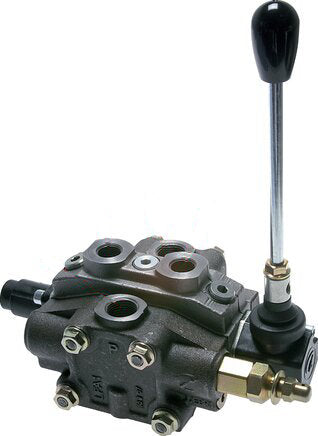

Válvulas de palanca manual hidráulicas modulares para máquinas móviles e industriales. Un bloque de control se compone de una sección de entrada con válvula de alivio de presión regulable (40 a 320 bar), de una a nueve secciones de palanca y una sección de salida, unidas con el juego de tirantes correspondiente al número de secciones. Las secciones de palanca son de doble efecto, con A y B bloqueadas o abiertas a depósito en posición neutra, o de simple efecto con A bloqueada. En posición neutra, el caudal de la bomba retorna sin presión al depósito por un canal de derivación en neutro. De serie, las palancas vuelven por muelle a la posición neutra; los kits de enclavamiento las mantienen en la posición 1, 2 o en ambas. Un kit opcional proporciona centro cerrado para una bomba de cilindrada variable, o power beyond hacia un segundo bloque. Conexiones P y T G1/2, conexiones A y B G3/8. Presión de entrada de hasta 320 bar, presión de retorno máx. 35 bar. Caudal nominal de 50 l/min para bloques con 1 o 2 secciones de palanca, 45 l/min para 3 a 5, 40 l/min para 6 o 7 y 35 l/min para 8 o 9. Cuerpos de acero y plástico, juntas de NBR, para aceite mineral de 10 a 300 mm²/s de -30 a +90 °C. También conocidas como distribuidores seccionales.
