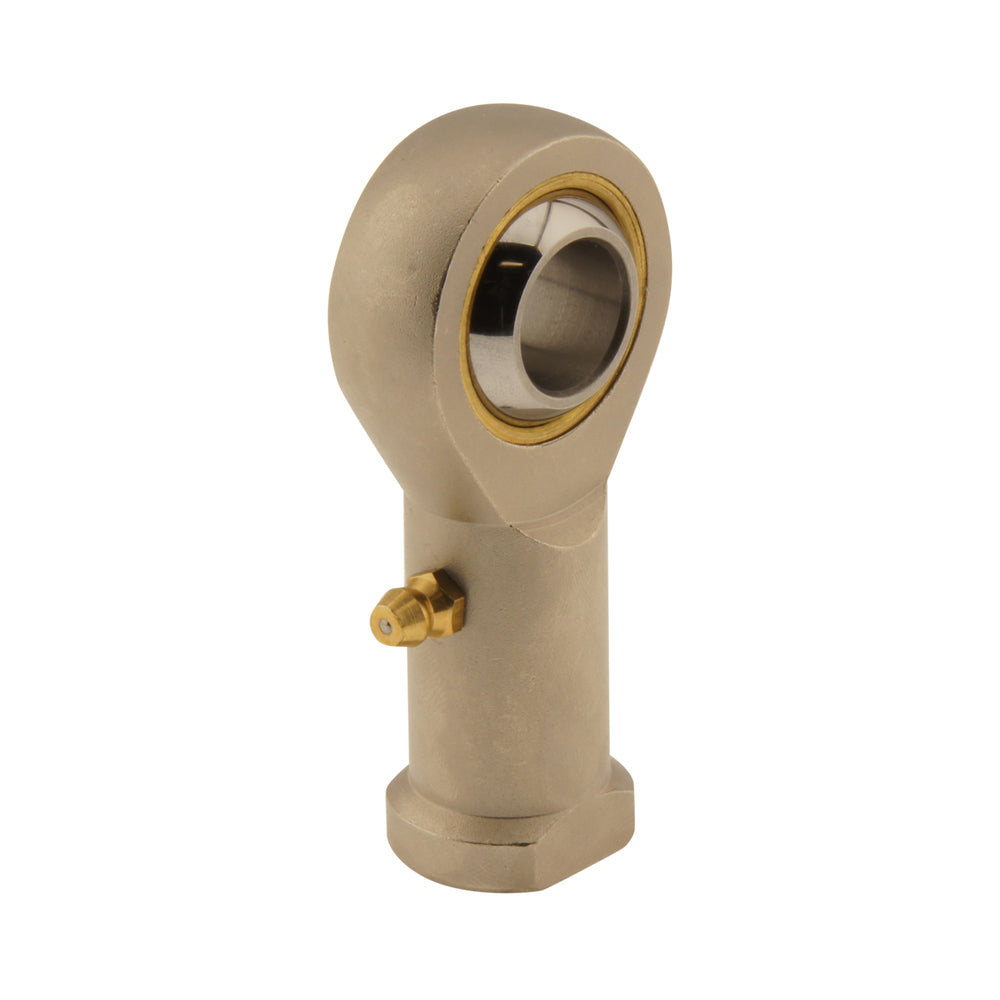

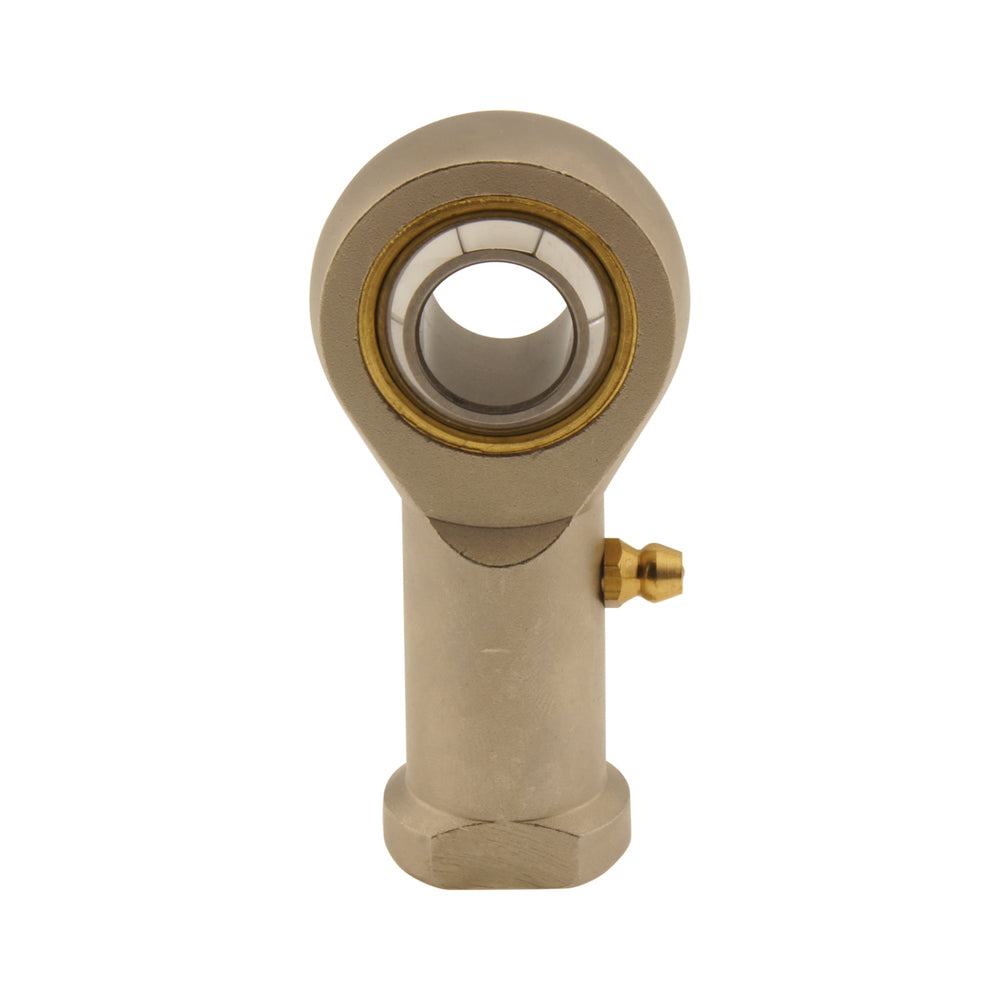

M22x1,5 Hembra con extremo de varilla esférica PHS

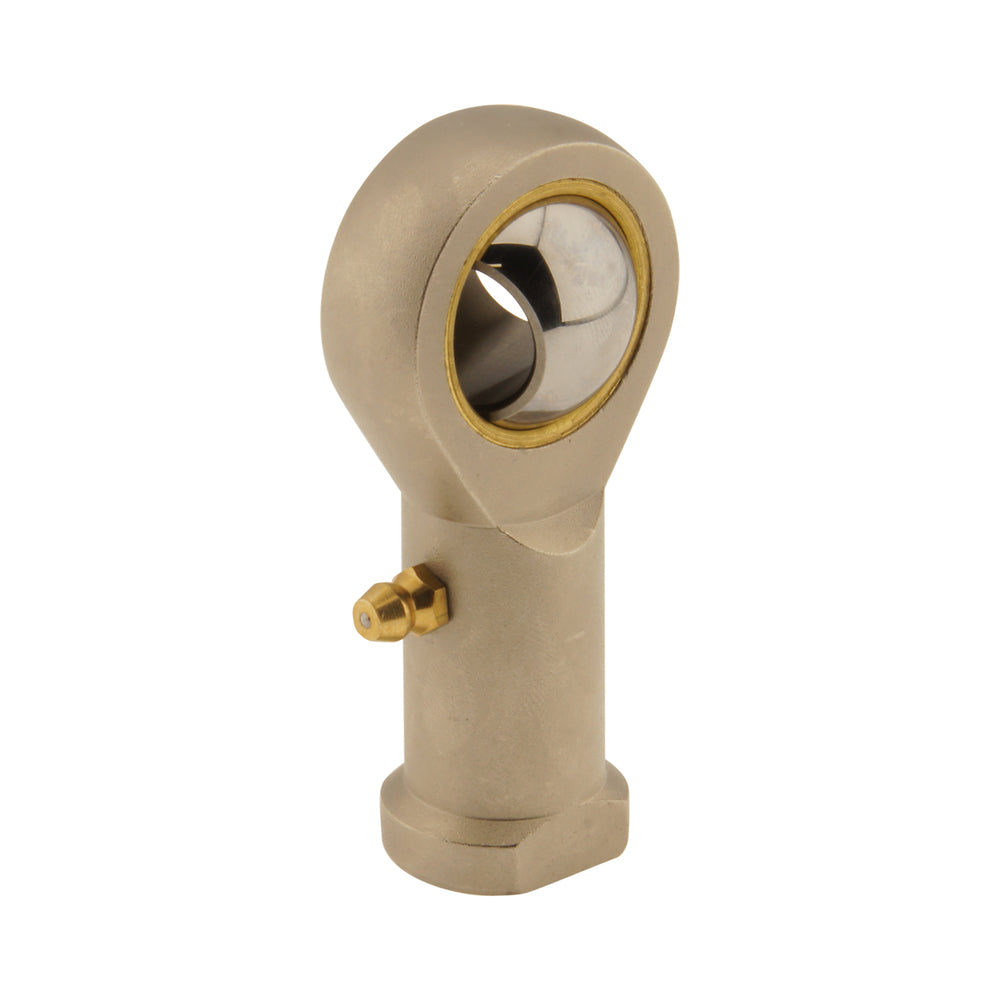

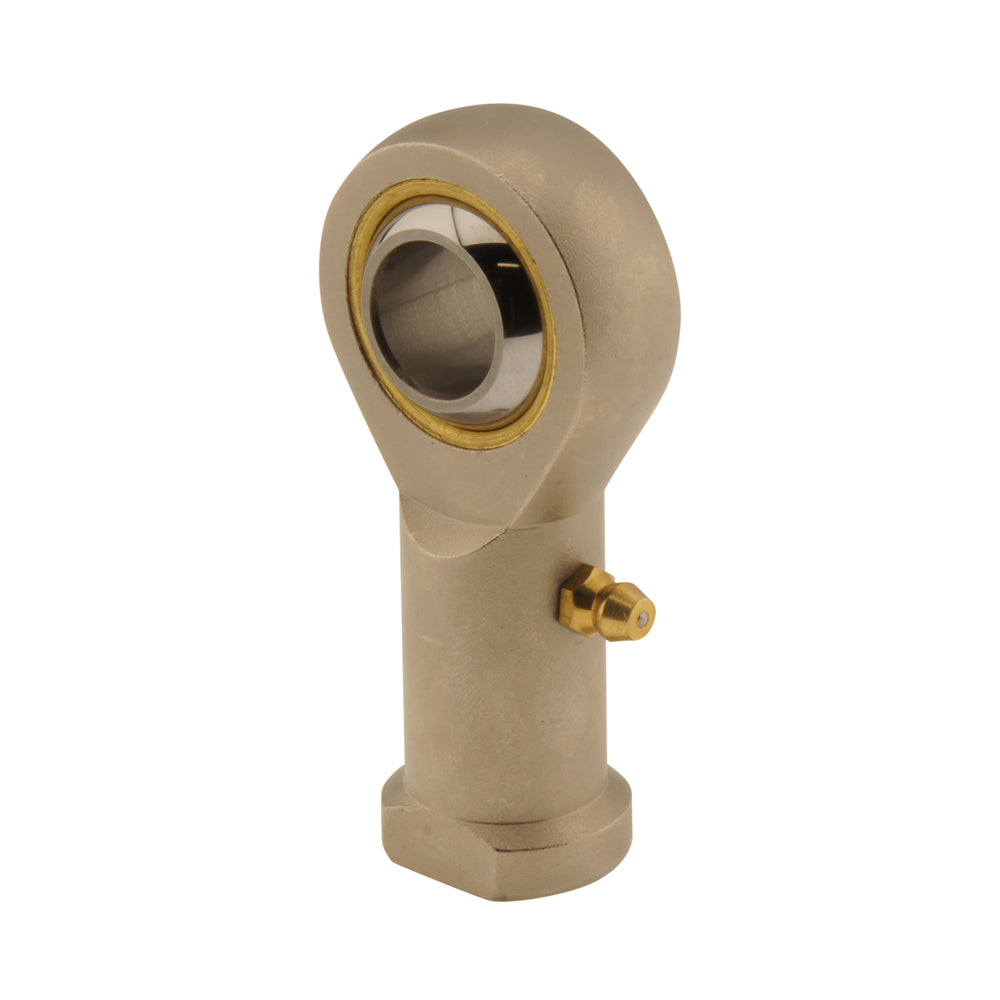

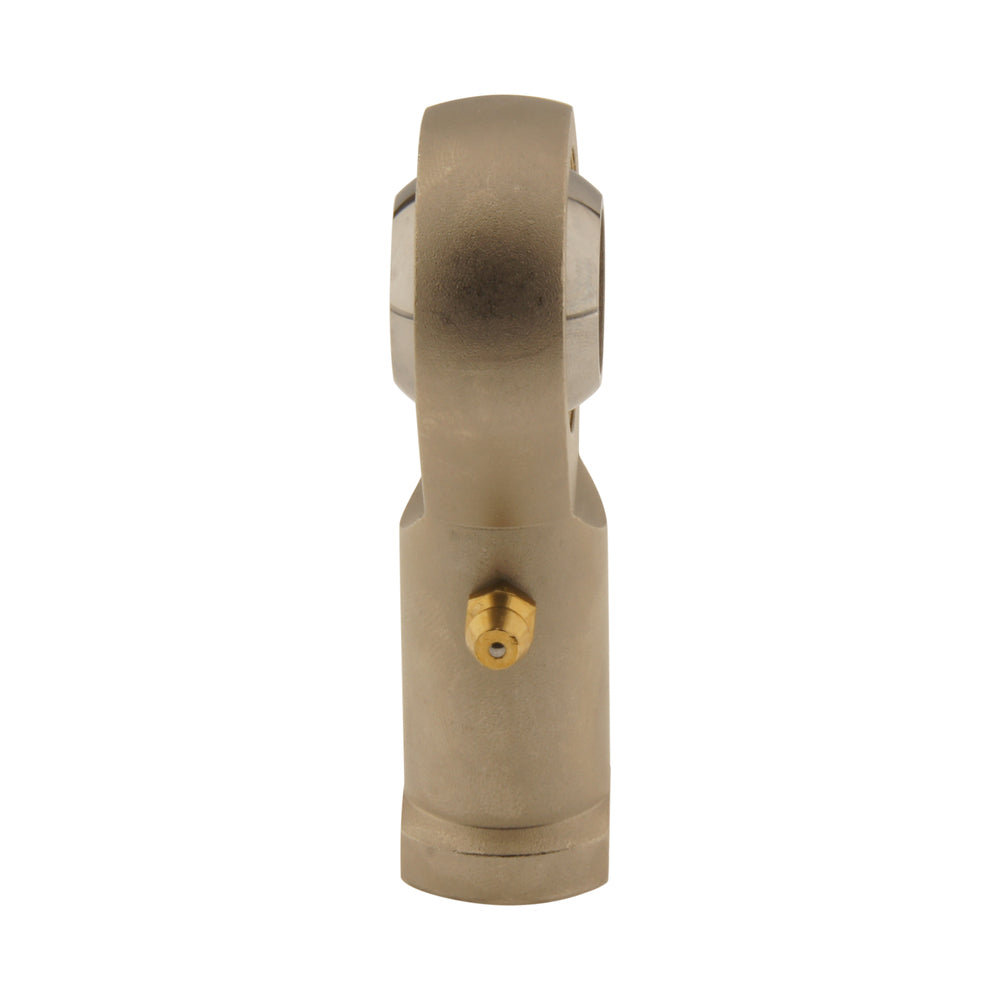

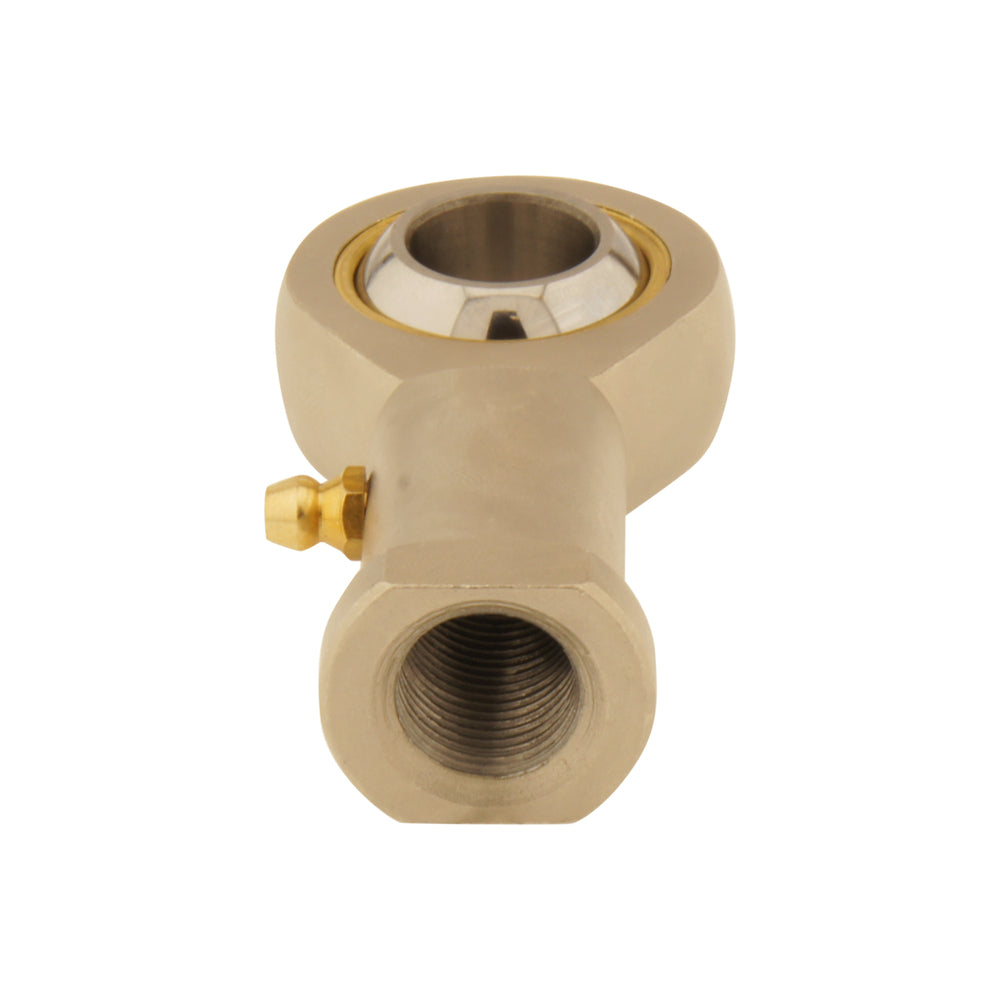

Esta cabeza de rótula hembra, también denominada ojo de rótula, es un accesorio de montaje diseñado para cilindros neumáticos. Tiene una conexión hembra, también se puede enroscar en el extremo del vástago de un cilindro neumático con su M22x1,5. El diámetro del orificio del ojo esférico es de 22 mm y suele estar conectado a una horquilla hembra con un pasador. El extremo de la varilla tiene una boquilla engrasada. Puede utilizarse en aplicaciones de empuje o tracción en las que la carga se desplaza en una trayectoria lineal o de arco. También tiene tolerancia para pequeñas desalineaciones angulares. Está hecho de acero.

Pros

• Las cabezas articuladas pueden compensar pequeñas desalineaciones angulares
• Se fija fácilmente a otros dispositivos con un pasador a través de su ojal de 22 mm.
• Puede montarse en cualquier varilla roscada con un tamaño de rosca de M22x1,5.

Contras

• Las rótulas no están diseñadas para permitir la desalineación radial (paralela) del cilindro.
• El peso adicional del accesorio de montaje debe tenerse en cuenta para el cálculo de la carga.

Serie PHS

La serie PHS de Mindman son cabezas de rótula que se utilizan como accesorios de montaje de cilindros neumáticos, también denominados ojos de rótula. Están diseñados para cilindros neumáticos que cumplen las normas ISO 15552, 21287 o 6432. La serie cuenta con tamaños que se ajustan a toda la gama ISO 8139, pero también con tamaños adicionales fuera de esta gama. Tiene una conexión roscada hembra y tamaños que van de M3x0,8 a M30x2 para adaptarse a nuestra amplia gama de tamaños de cilindros neumáticos. El ojo tiene un diámetro de 5-30 mm y se puede engrasar con la boquilla de engrase estándar. El montaje esférico del extremo del vástago permite una pequeña desalineación angular. Dependiendo del tamaño, puede soportar un máximo de 108 kN de carga radial estática, 72,3 kN de carga radial dinámica y 38,8 kN de carga axial dinámica.
