M6x1.0 Clevis Rod-end Pin Steel ISO-8140 CIL-16 MCMI/MCMA

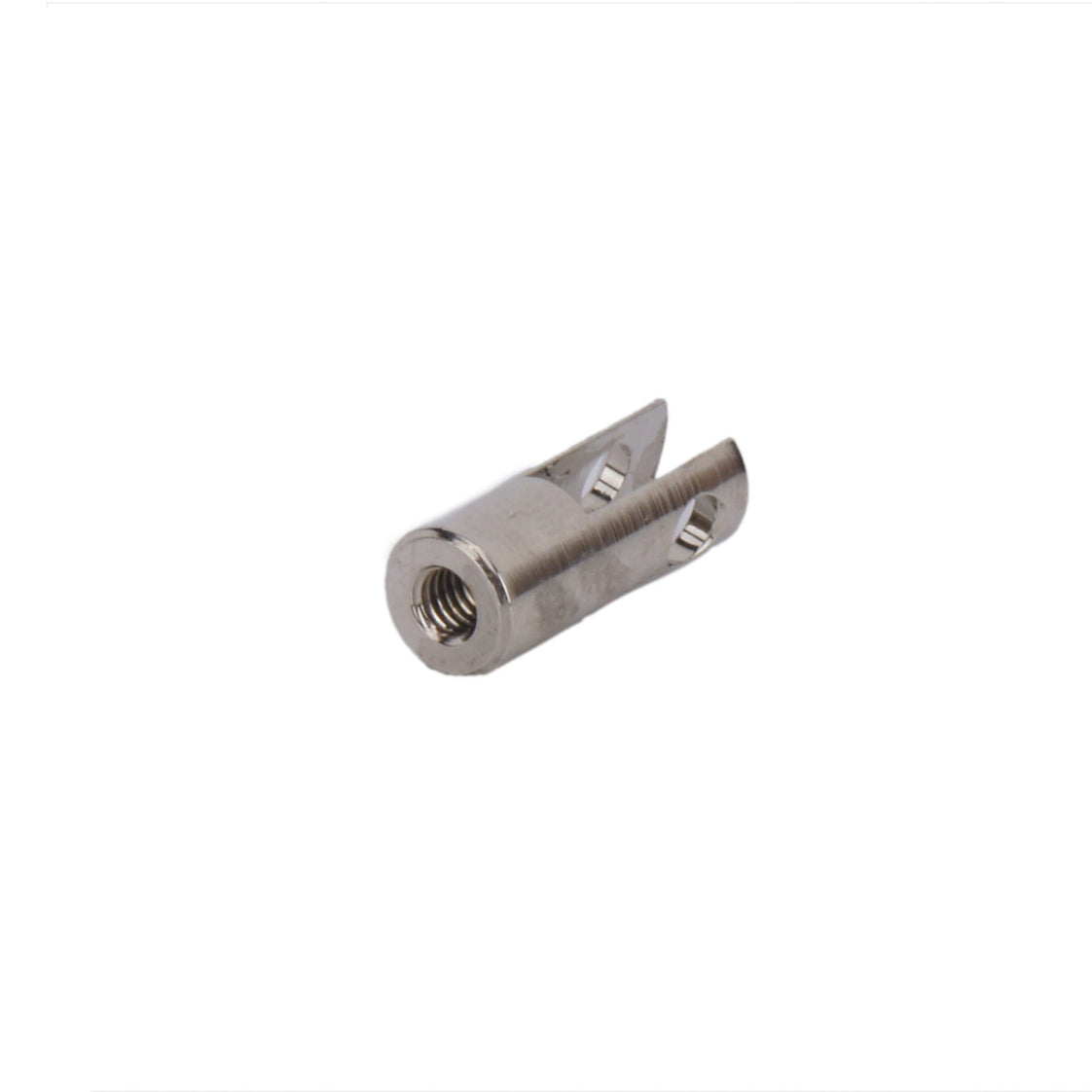

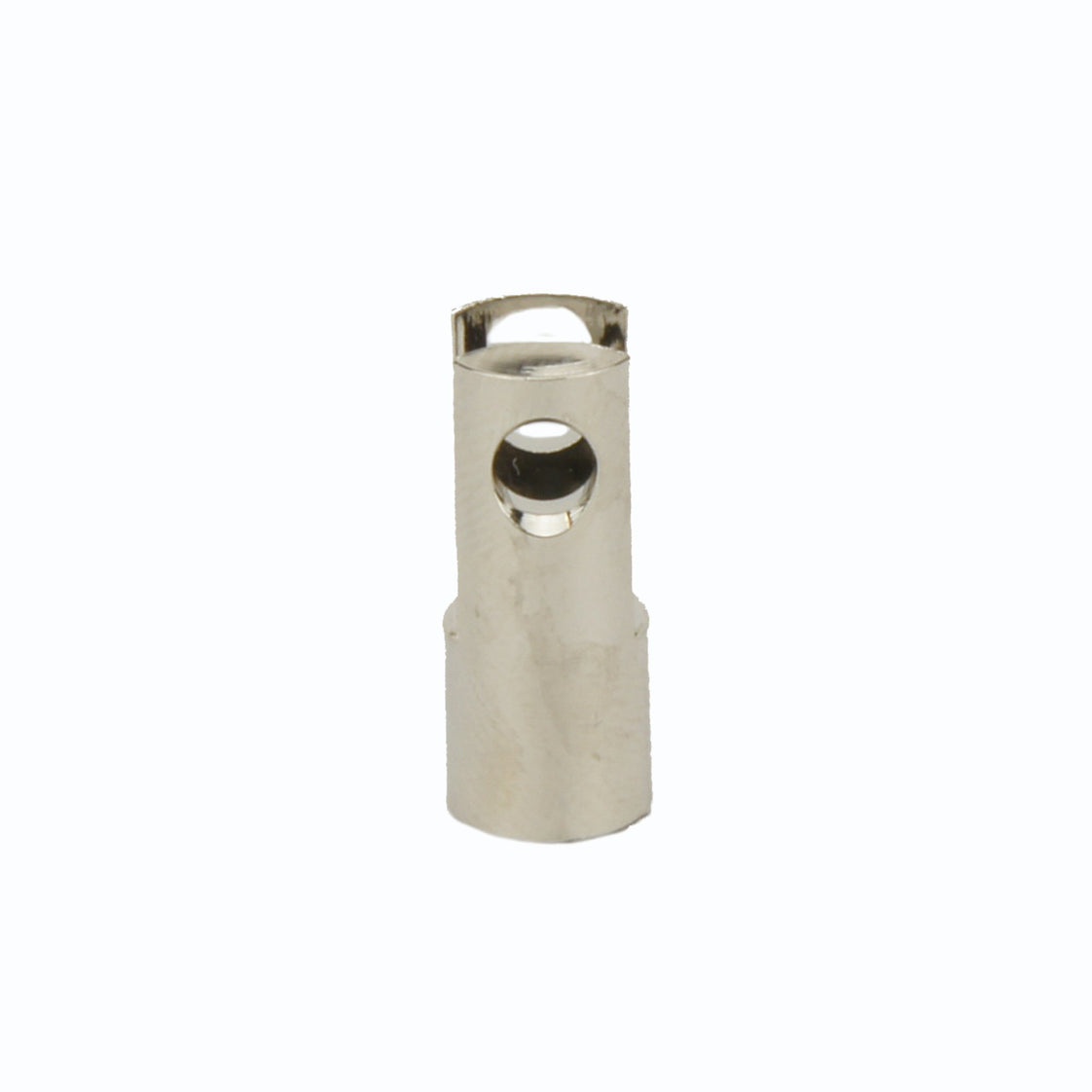

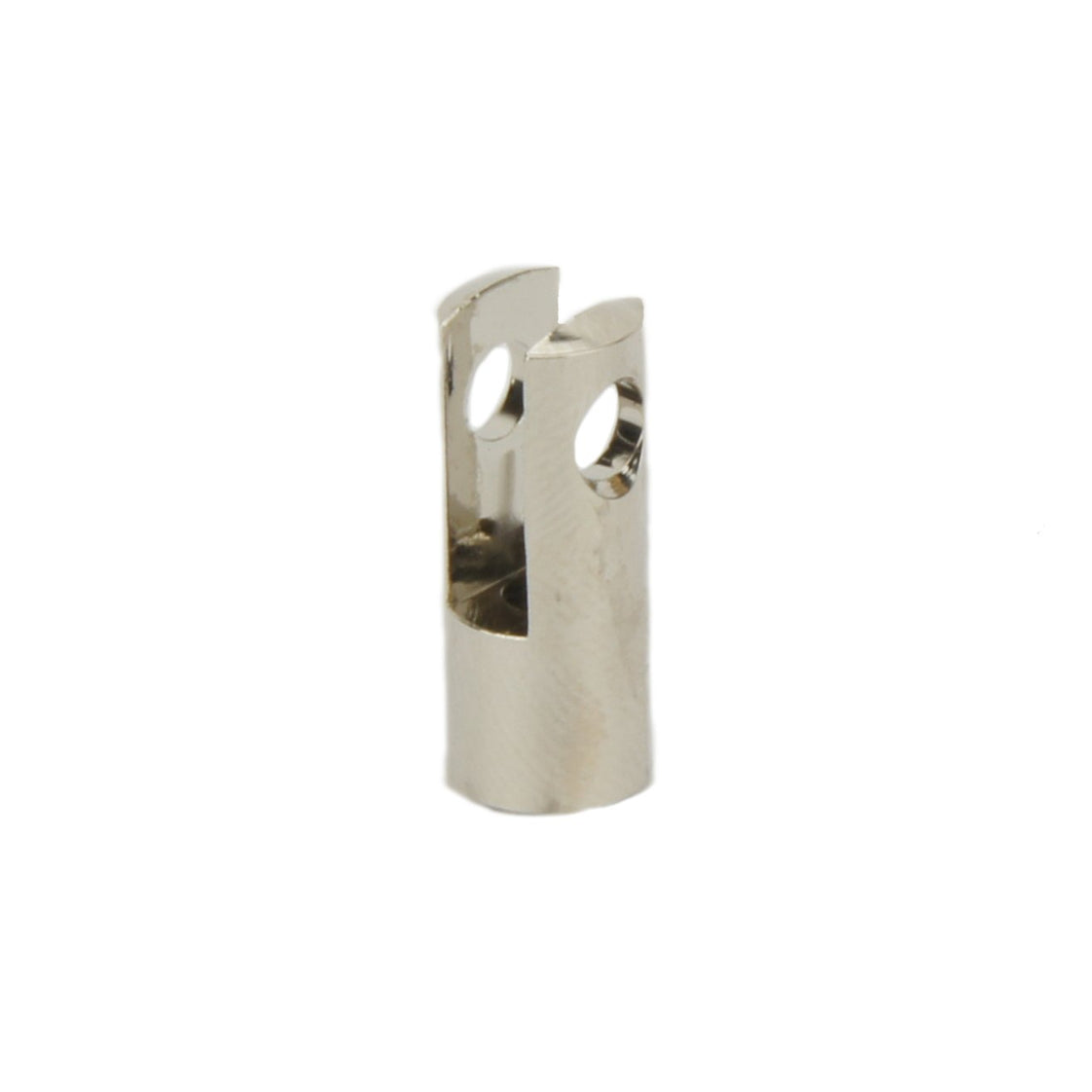

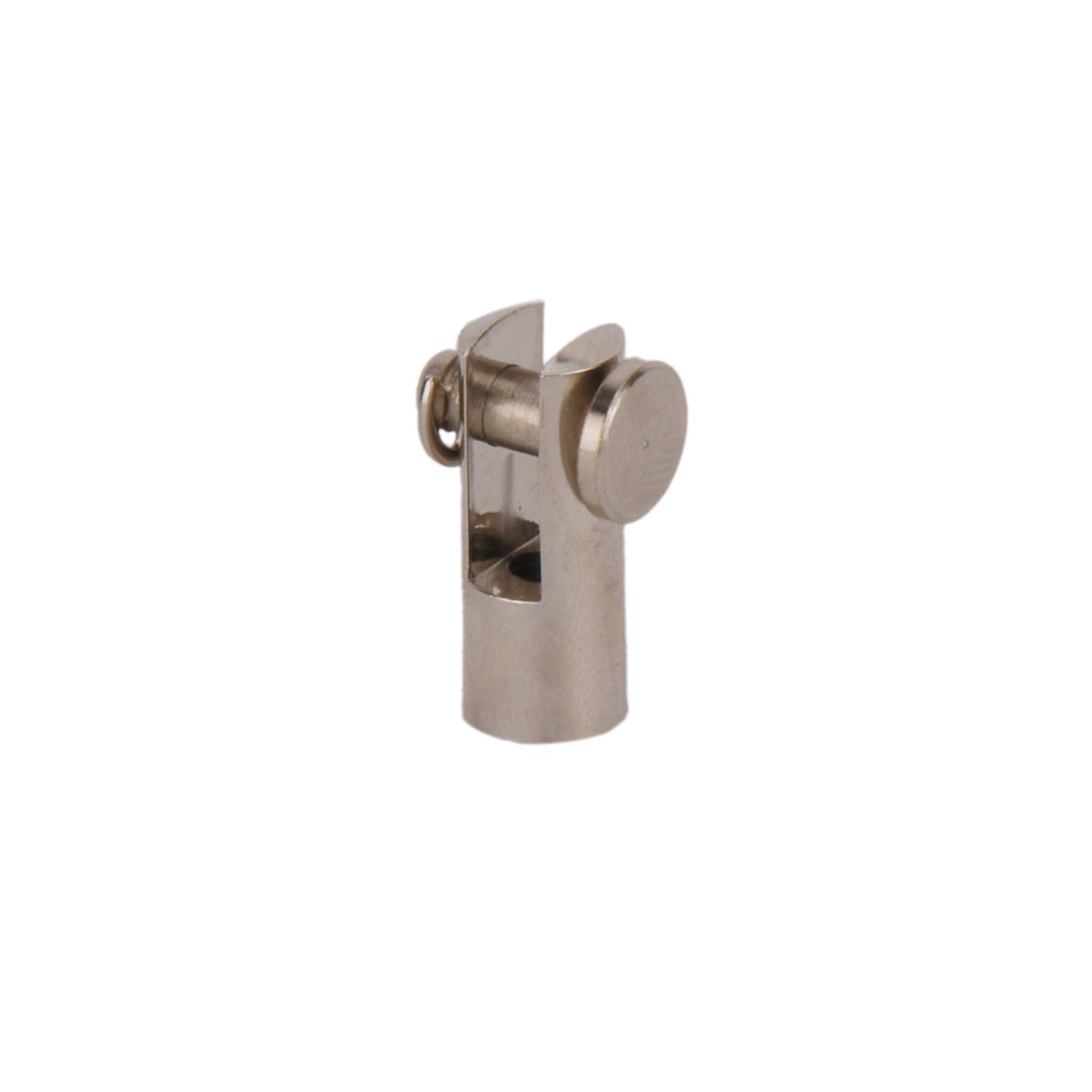

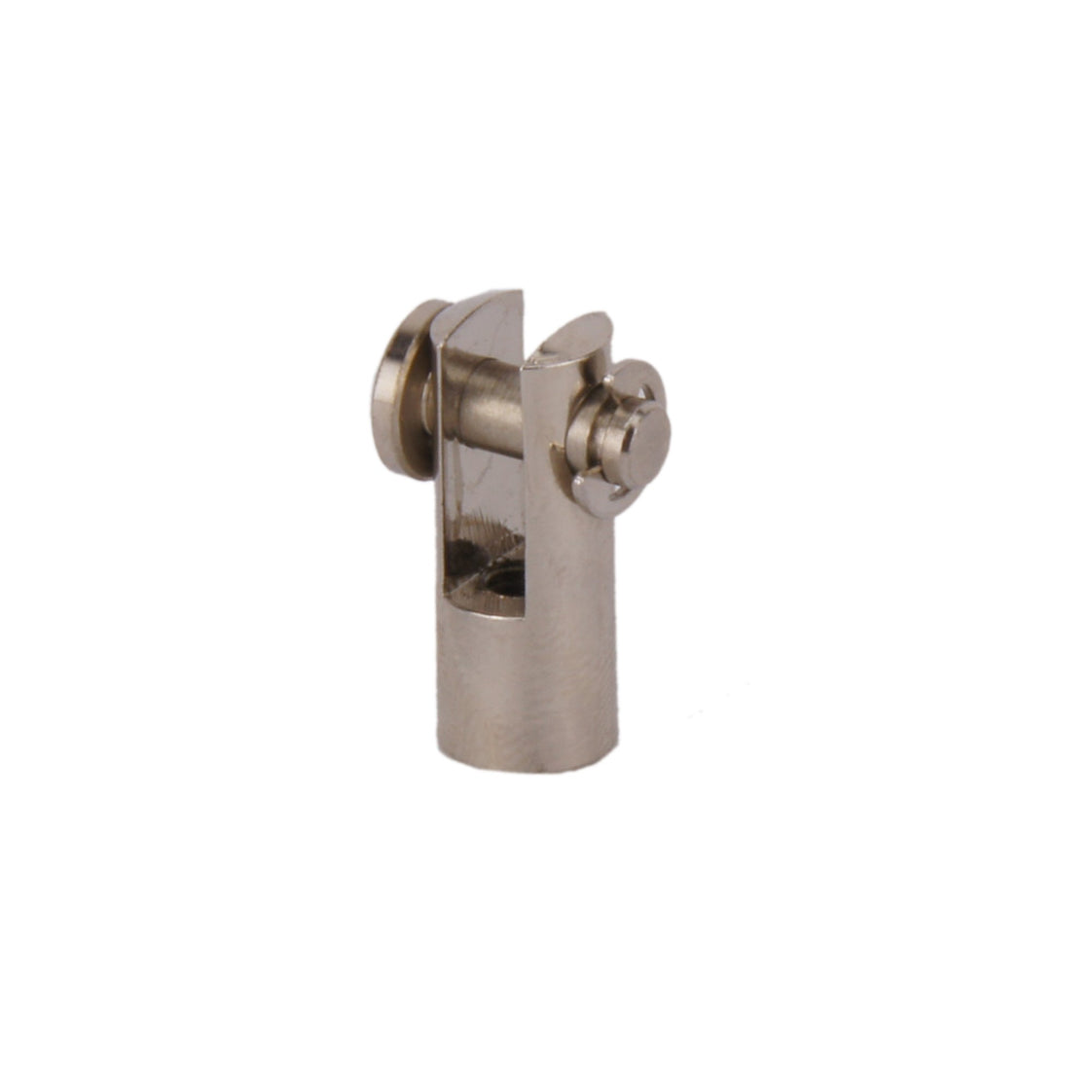

Esta horquilla de acero con rosca hembra M6x1,0 se utiliza para montar cilindros neumáticos. Montaje en el extremo del vástago con rosca macho coincidente. Diseño conforme a la norma ISO 8140. I.a. compatible con los siguientes cilindros: 16 mm (ISO 6432). Incluye pasador de 6 mm y clavija partida. Tiene dos agujeros alineados en la horquilla. Normalmente se conecta a un ojo esférico entre las horquillas con un pasador. Está pensada para recorridos lineales o en arco y puede utilizarse tanto para aplicaciones de empuje como de tracción.
- Precio normal
- €8.69
- Precio normal
- €7.18
Descripción
Esta horquilla de acero con rosca hembra M6x1,0 se utiliza para montar cilindros neumáticos. Montaje en el extremo del vástago con rosca macho coincidente. Diseño conforme a la norma ISO 8140. I.a. compatible con los siguientes cilindros: 16 mm (ISO 6432). Incluye pasador de 6 mm y clavija partida. Tiene dos agujeros alineados en la horquilla. Normalmente se conecta a un ojo esférico entre las horquillas con un pasador. Está pensada para recorridos lineales o en arco y puede utilizarse tanto para aplicaciones de empuje como de tracción.
Pros
- Las fuerzas se dirigen a través de la línea central del cilindro neumático, por lo que no se crean tensiones adicionales en el cilindro.
- Este modelo está dimensionado de acuerdo con la norma ISO 8140, lo que permite la intercambiabilidad mundial entre fabricantes.
- Adecuado para todos los vástagos de cilindro con rosca macho M6x1,0 y también compatible con los siguientes cilindros: 16 mm (ISO 6432)

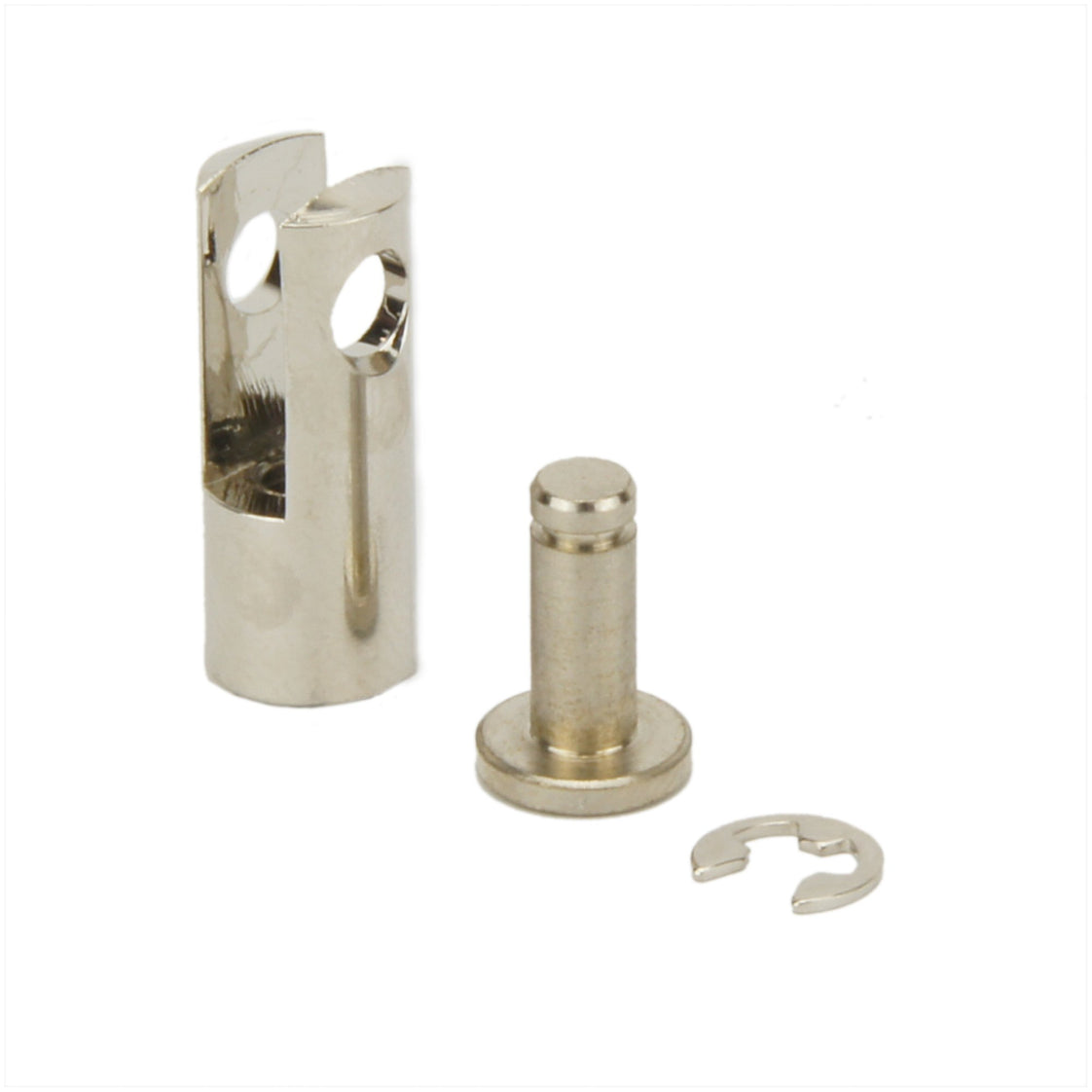

- Entregado con pasador de Ø6 mm
Contras
- Una cabeza de horquilla permite la rotación angular en un sentido de giro. No se permiten otros errores de alineación, como una desalineación paralela o una desalineación angular en otras direcciones. Para estas situaciones puede considerarse una conexión de junta flotante
Horquillas de rótula
La horquilla de extremo de vástago Mindman con accesorio de montaje de pasador, también denominada horquilla de extremo de vástago, está diseñada para cilindros neumáticos que cumplen las normas ISO 15552, 21287 o 6432. La serie tiene tamaños que se ajustan a toda la gama ISO 8140, pero también tamaños adicionales fuera de esta gama. Tiene roscas hembra que van de M4x0,7 a M36x2,0 para satisfacer nuestra amplia gama de tamaños para cilindros neumáticos. Los dos orificios de cada horquilla están alineados y tienen un rango de diámetro de 4-35 mm y se conecta fácilmente a otros accesorios o a la carga utilizando un pasador. Pueden utilizarse para cargas que se desplacen en una trayectoria lineal o en arco, así como para aplicaciones de empuje o tracción.
