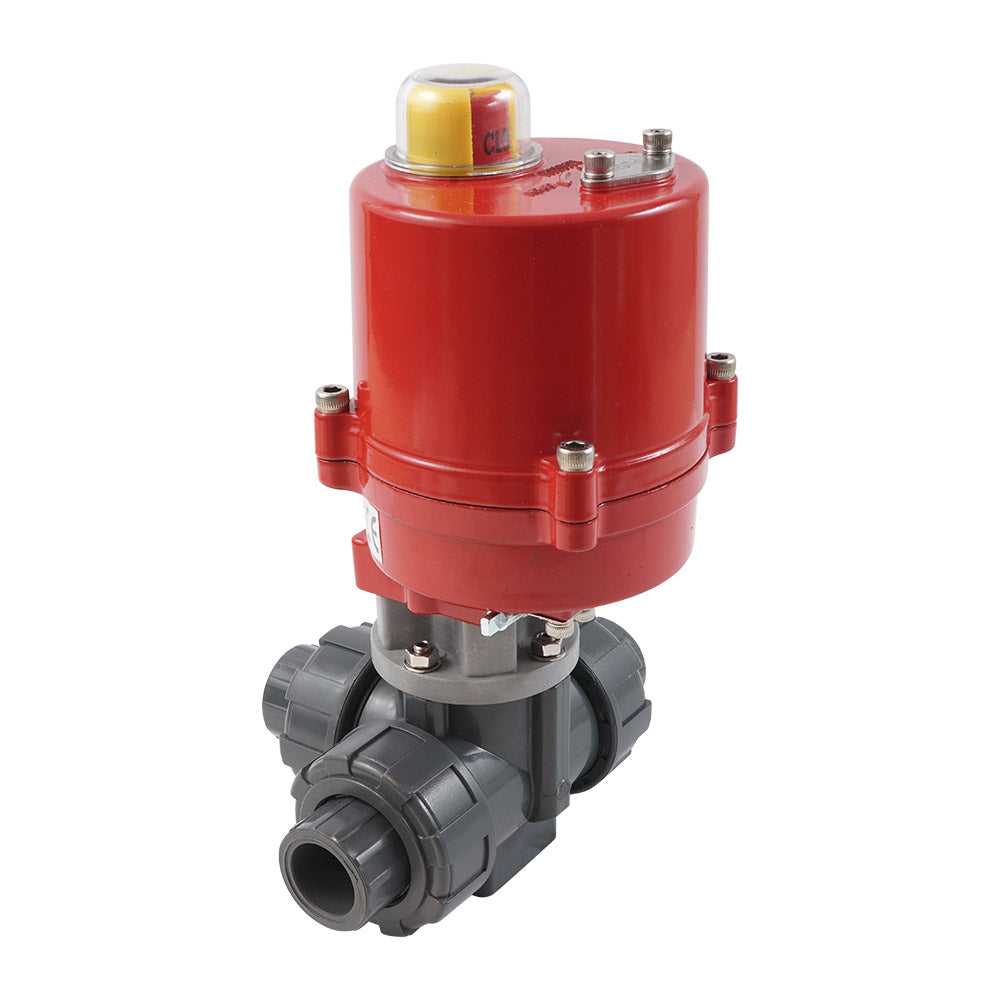

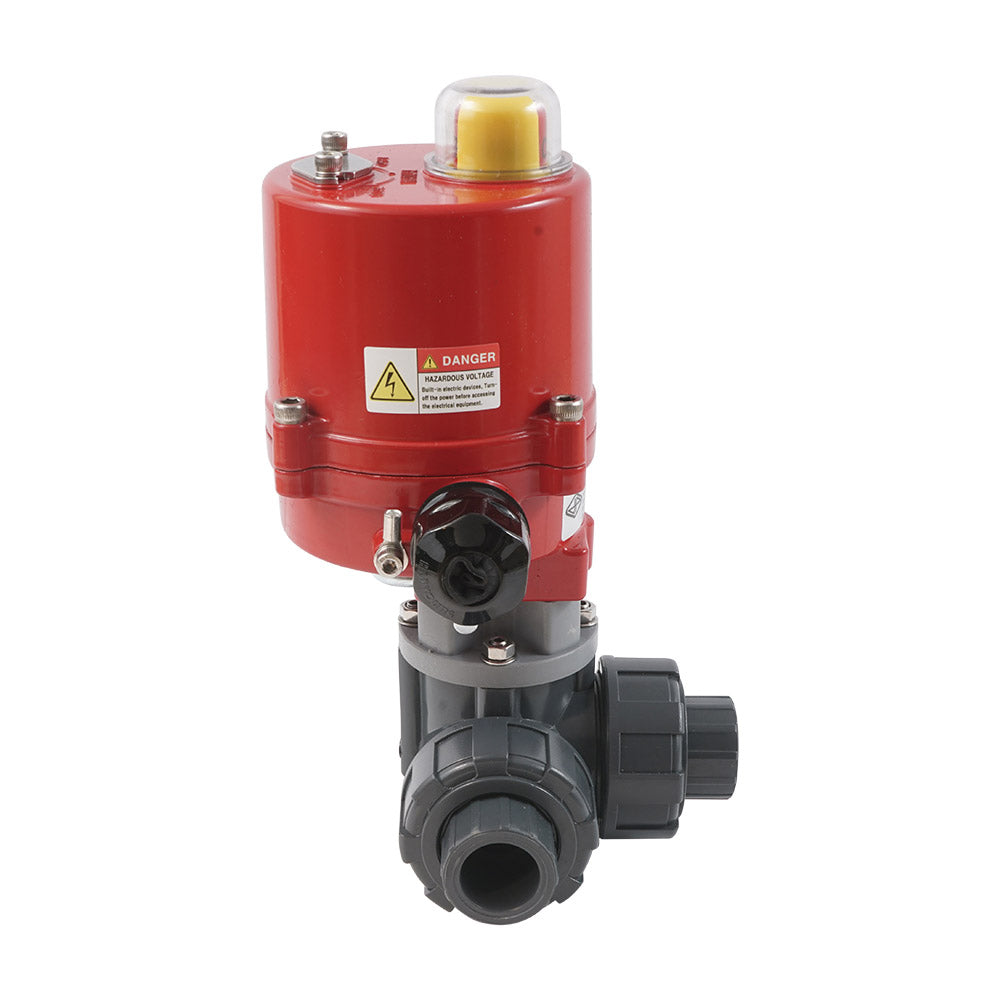

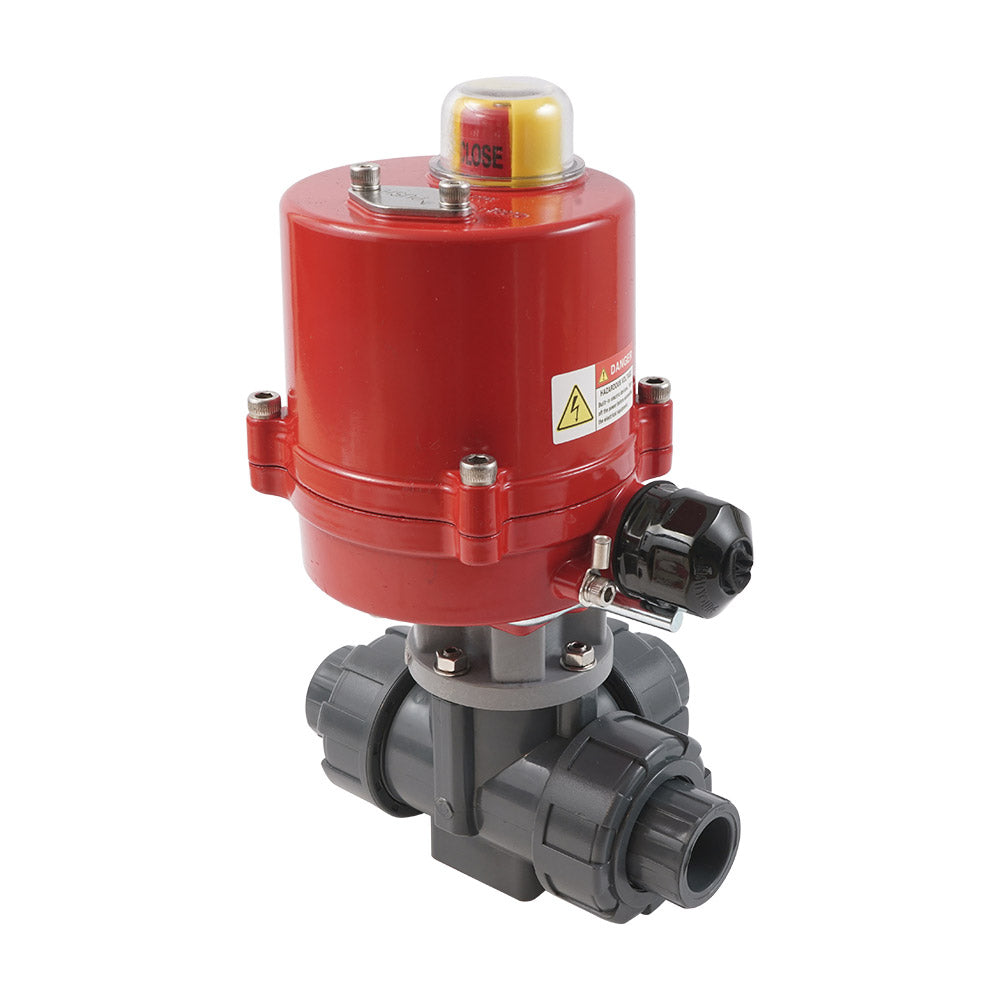

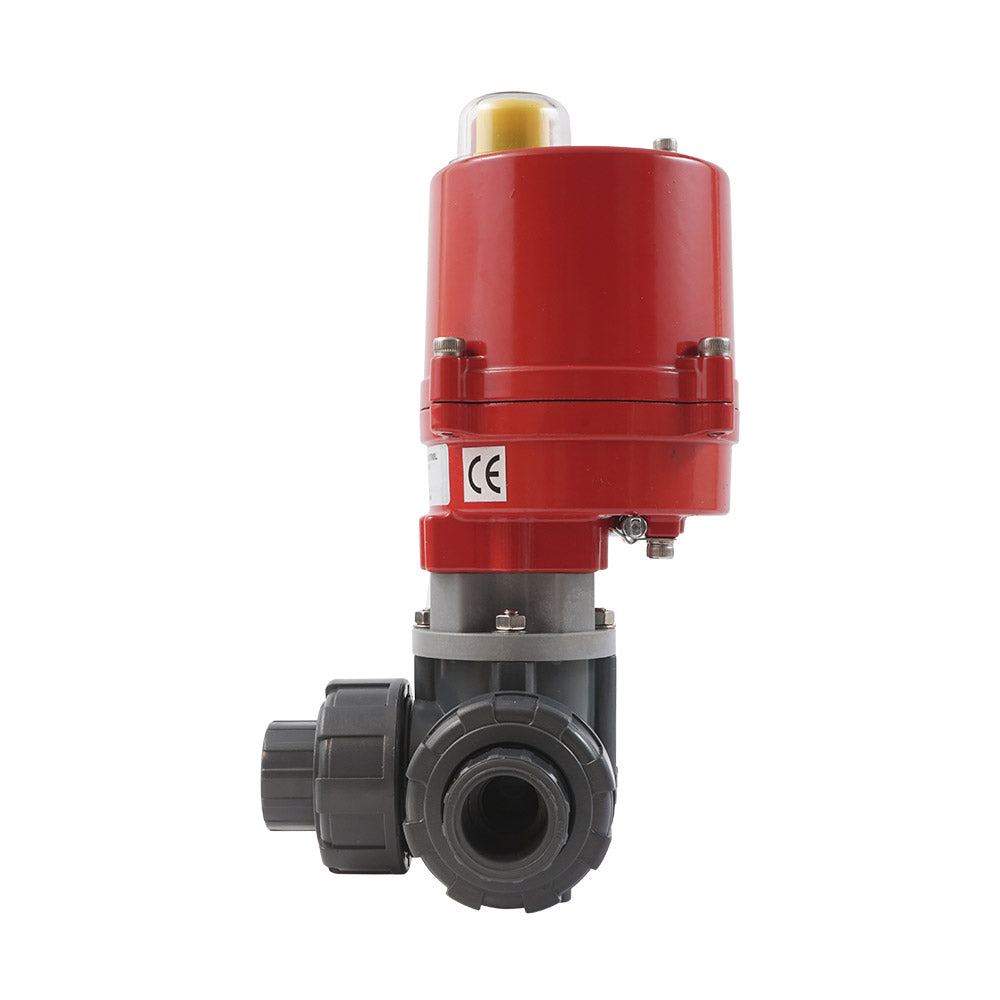

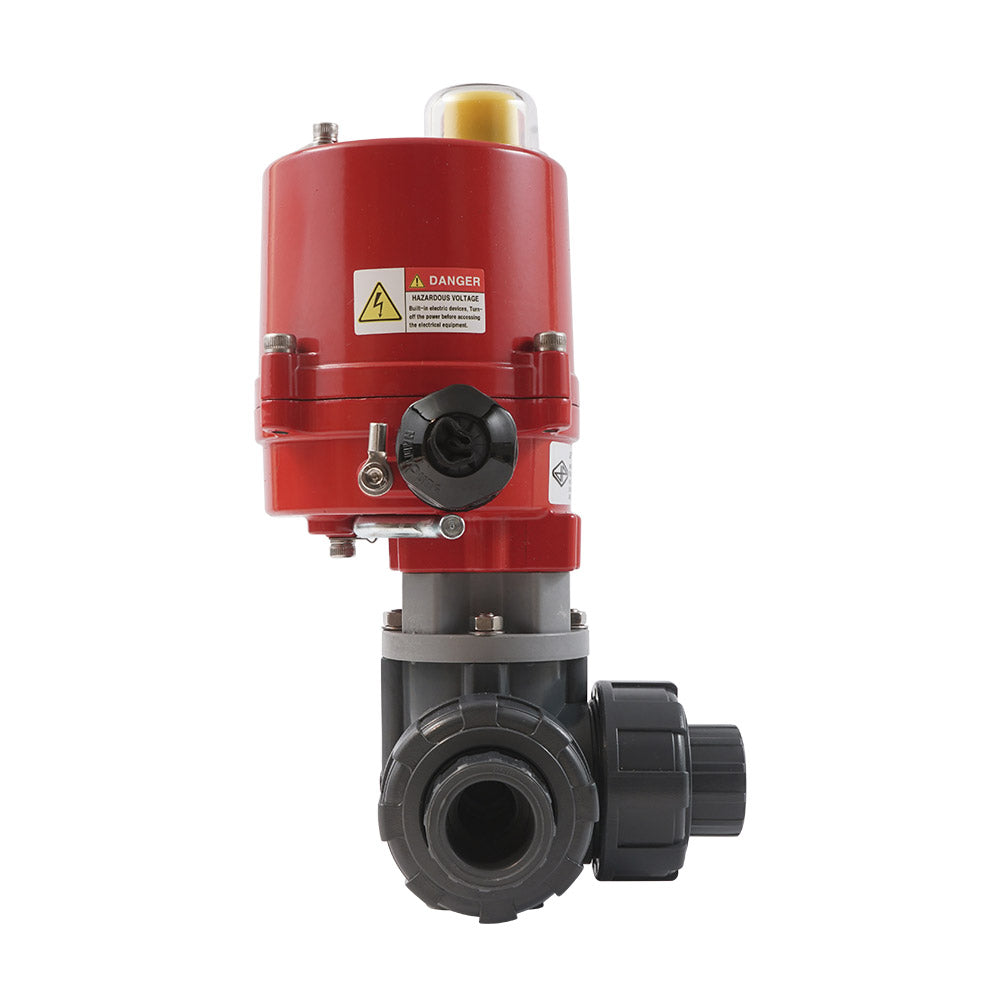

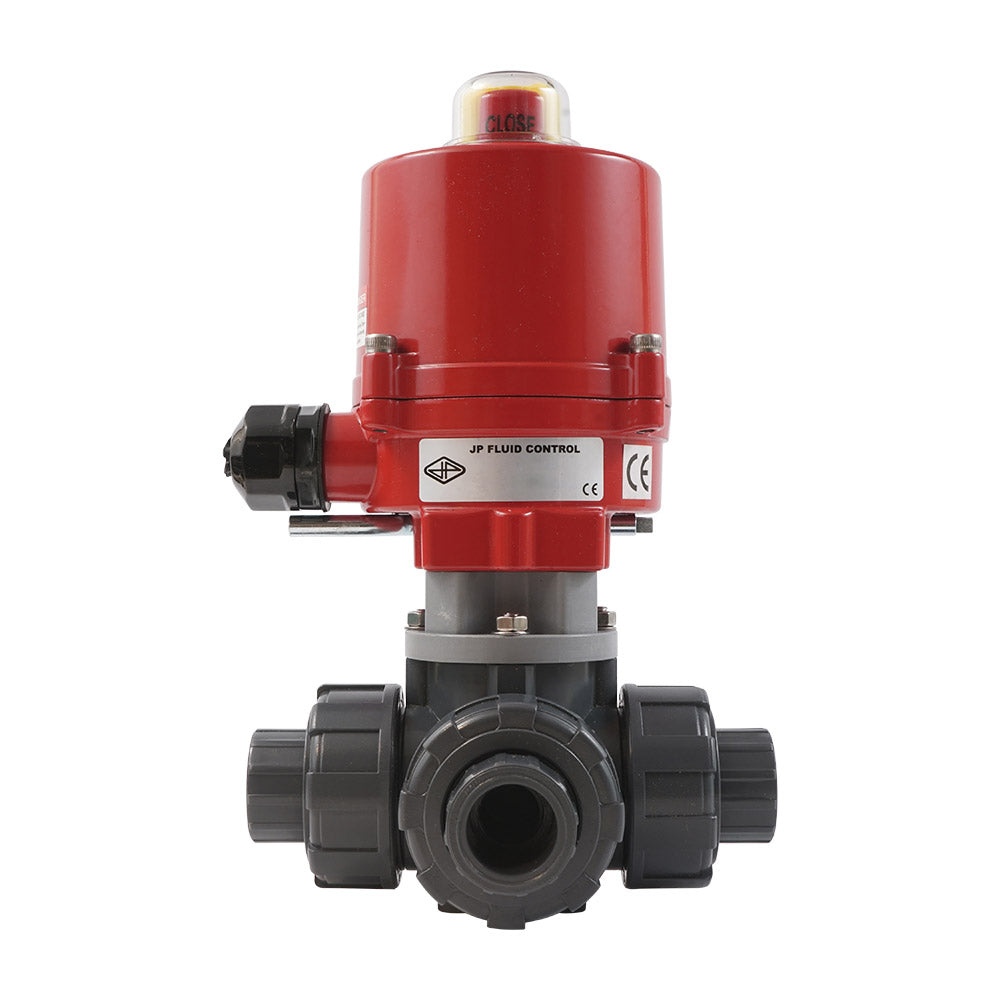

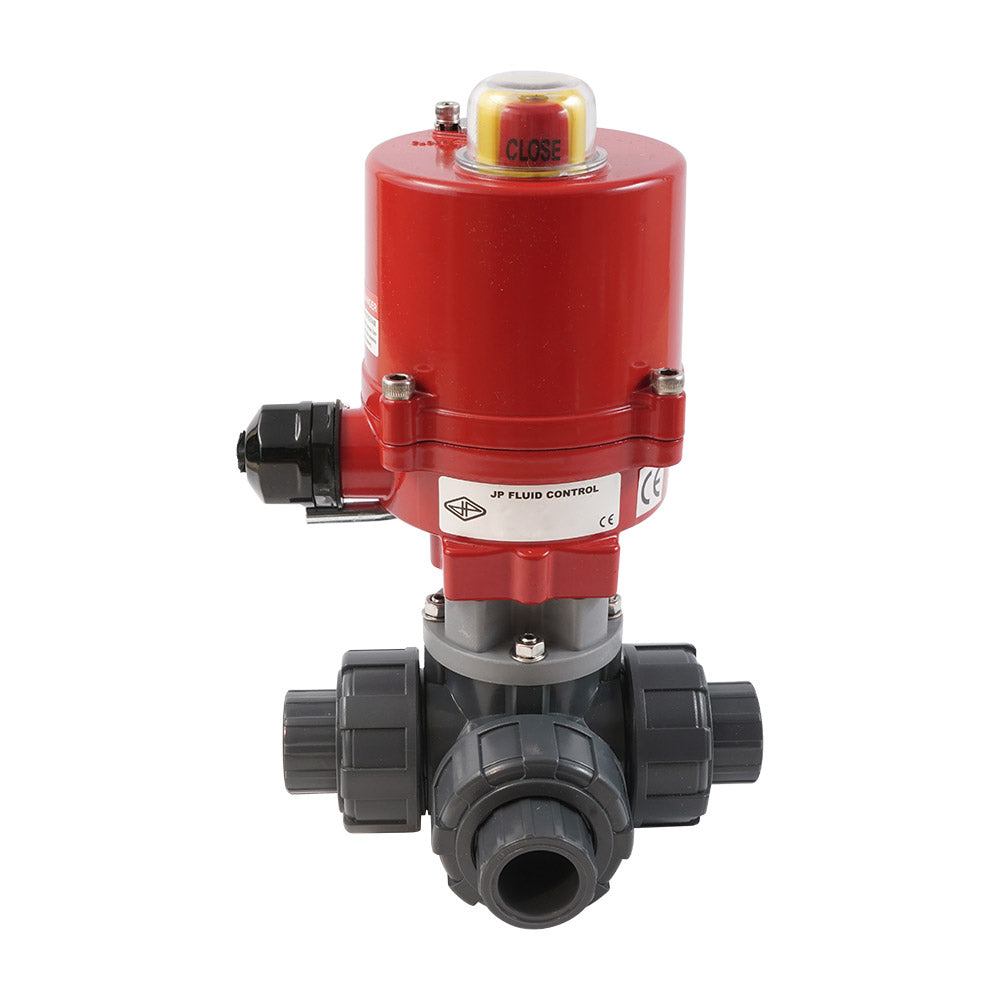

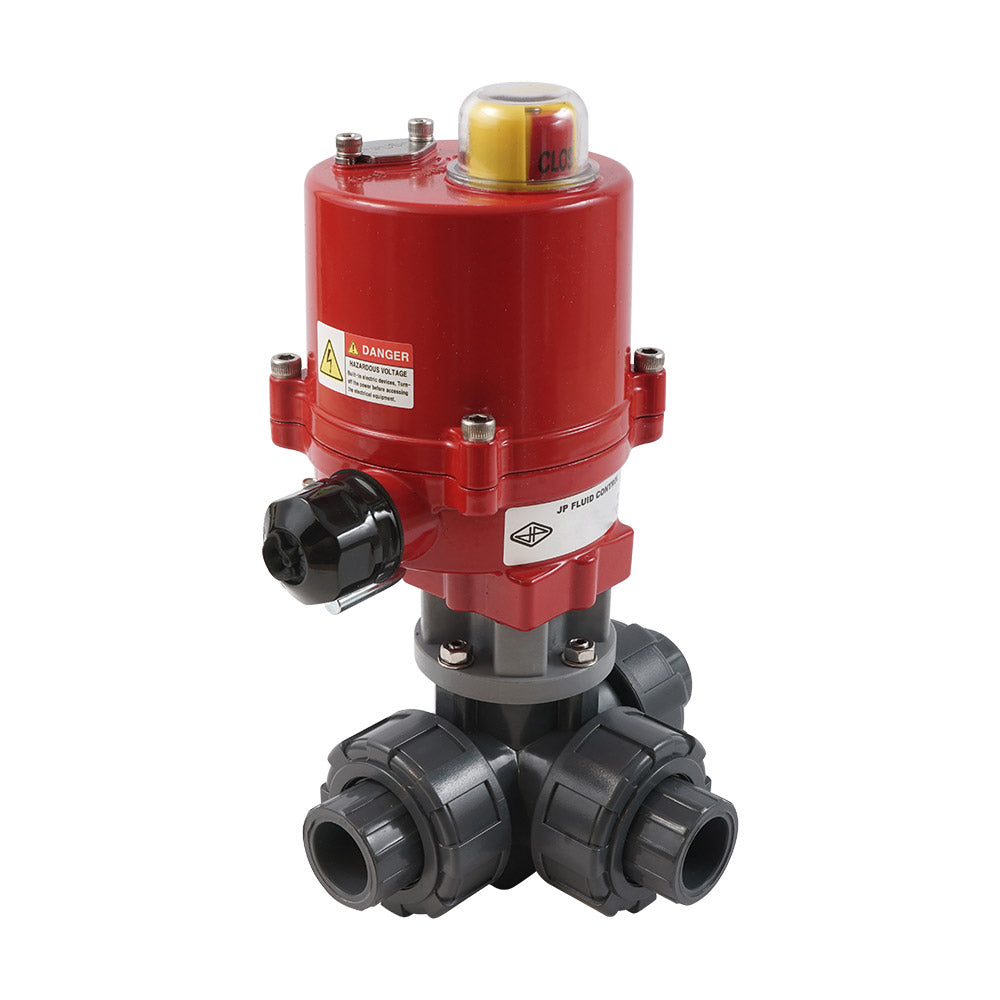

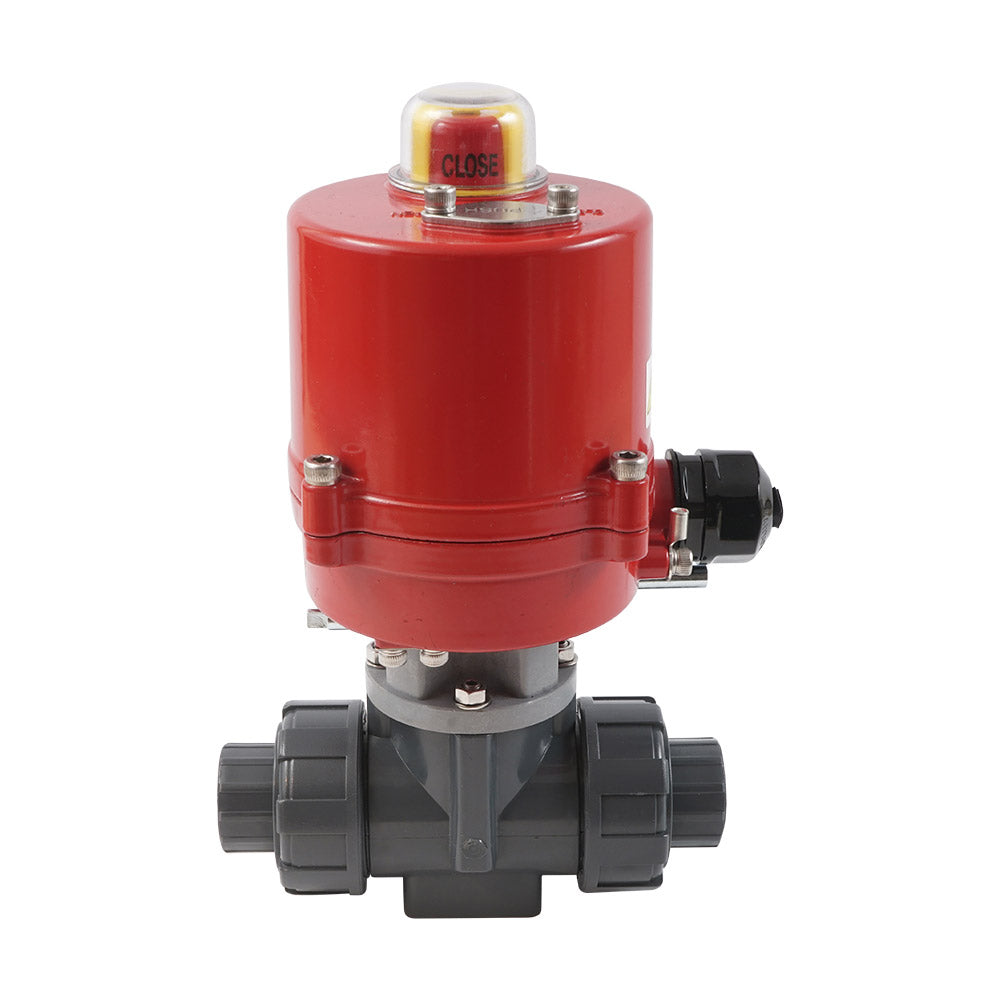

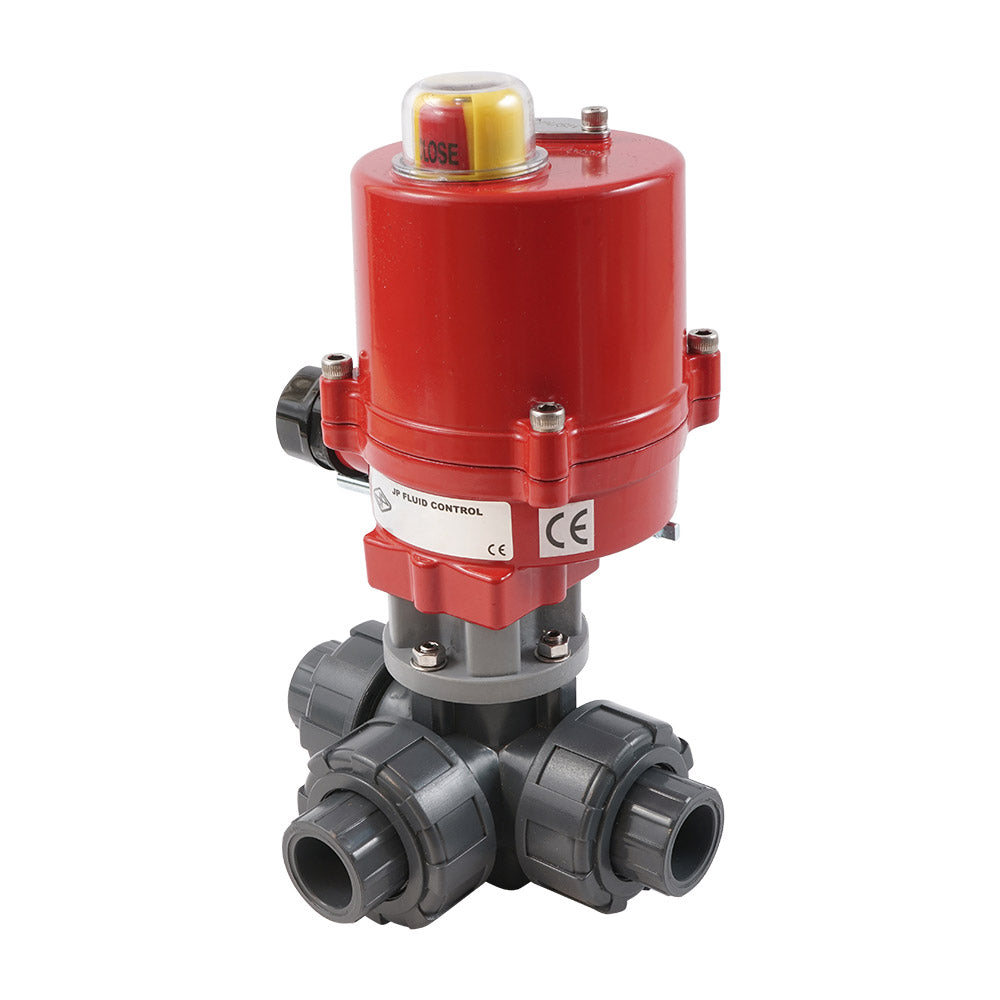

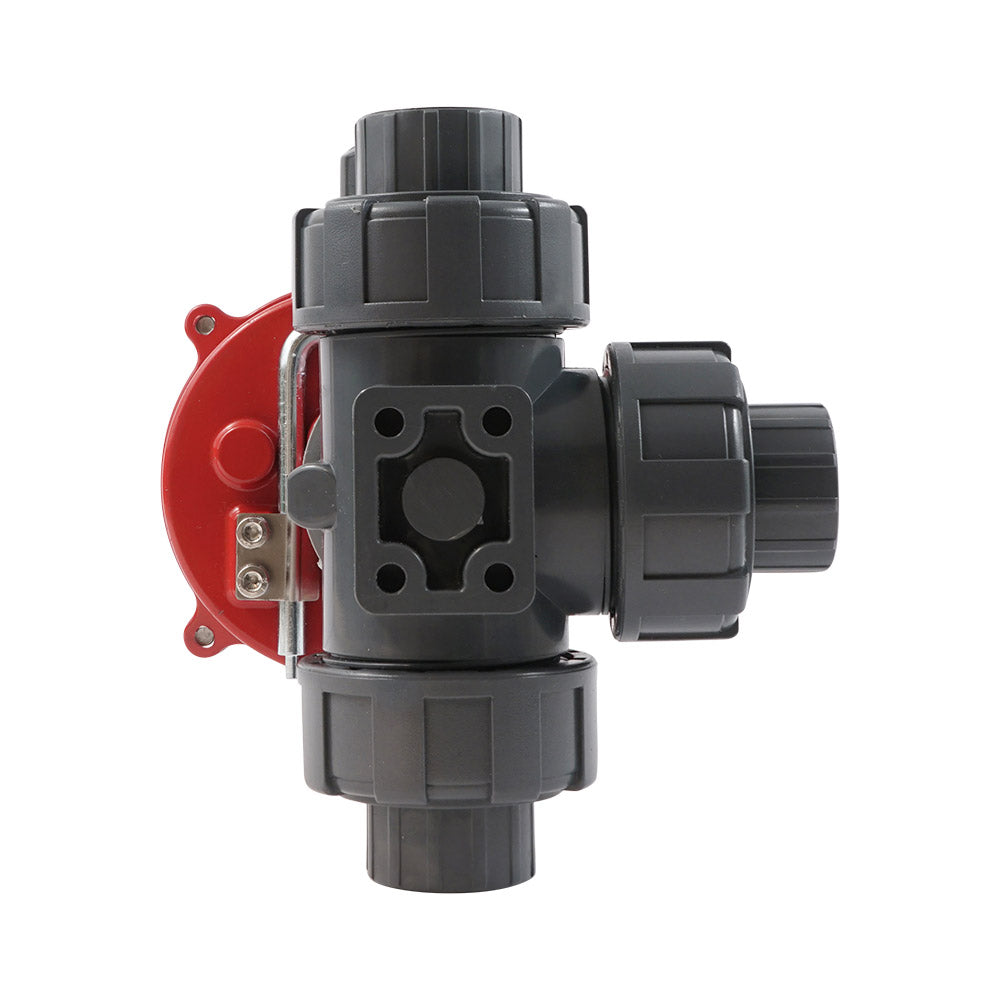

Manguito Para Cementar 15mm T-bore Válvula De Bola Eléctrica PVC de 3 vías 100-240 V CA PTFE/EPDM

Esta válvula de bola eléctrica de PVC de 3 vías (taladro en T), robusta y energéticamente eficiente de Tameson, se puede utilizar para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos de manguito para cementar de 15 mm con un diseño de doble unión. El cuerpo de la válvula y la bola son de PVC-U. Los sellos son de PTFE/EPDM. La válvula tiene un diámetro de 14 mm, con un valor Kv de 3,5 m³/h (Cv = 4,05 gpm). El Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es apta para temperaturas de 0 a 60°C (32 a 140°F).

El actuador se puede utilizar con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume 0,1A nominales y 0,2A a par máximo. El actuador tiene una carcasa robusta de aluminio (IP67, siempre que se conecte un cable apropiado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, la posición angular de los interruptores puede ser ajustada por el usuario. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual auxiliar. Se entrega sin montar, incluyendo válvula de bola (V3KJK), actuador (AG-040-A) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación de solo 8 segundos
• Carcasa robusta IP67 del actuador
• Apto para fuentes de alimentación de 100 a 240V AC
• Dos interruptores de límite adicionales para retroalimentación de posición
• Accionamiento manual auxiliar
• Indicador de posición visual claro

Diámetro y función de circuito

La bola tiene un taladro en T. Girar la bola 90 grados permite cambiar entre dos circuitos o conectar las tres tuberías.

Dibujo esquemático de la función de circuito de las válvulas T-bore

Diagrama de cableado eléctrico

El actuador se puede utilizar con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume 0,1A nominales y 0,2A a par máximo. Para conectar un cable al actuador, se debe retirar la tapa con cuatro tornillos. El sistema funciona con control de 3 puntos. Los terminales 1 y 2 están permanentemente conectados a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La señal (fase/neutro) al terminal 3 y 4 debe ser la misma que al terminal 2. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos interruptores de límite internos que cortan la potencia del motor en las posiciones finales (0° y 90°), por lo que no se consume energía cuando la válvula está completamente abierta o cerrada. Estos interruptores están configurados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ejemplo, a un PLC o una luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario; los interruptores de desconexión del motor no. Conecte siempre la tierra y no utilice las tuberías como toma de tierra.

Diagrama de cableado eléctrico del actuador AG-040-A.

Ensamblaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber holgura entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su sistema de tuberías existente.

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje necesarios.
