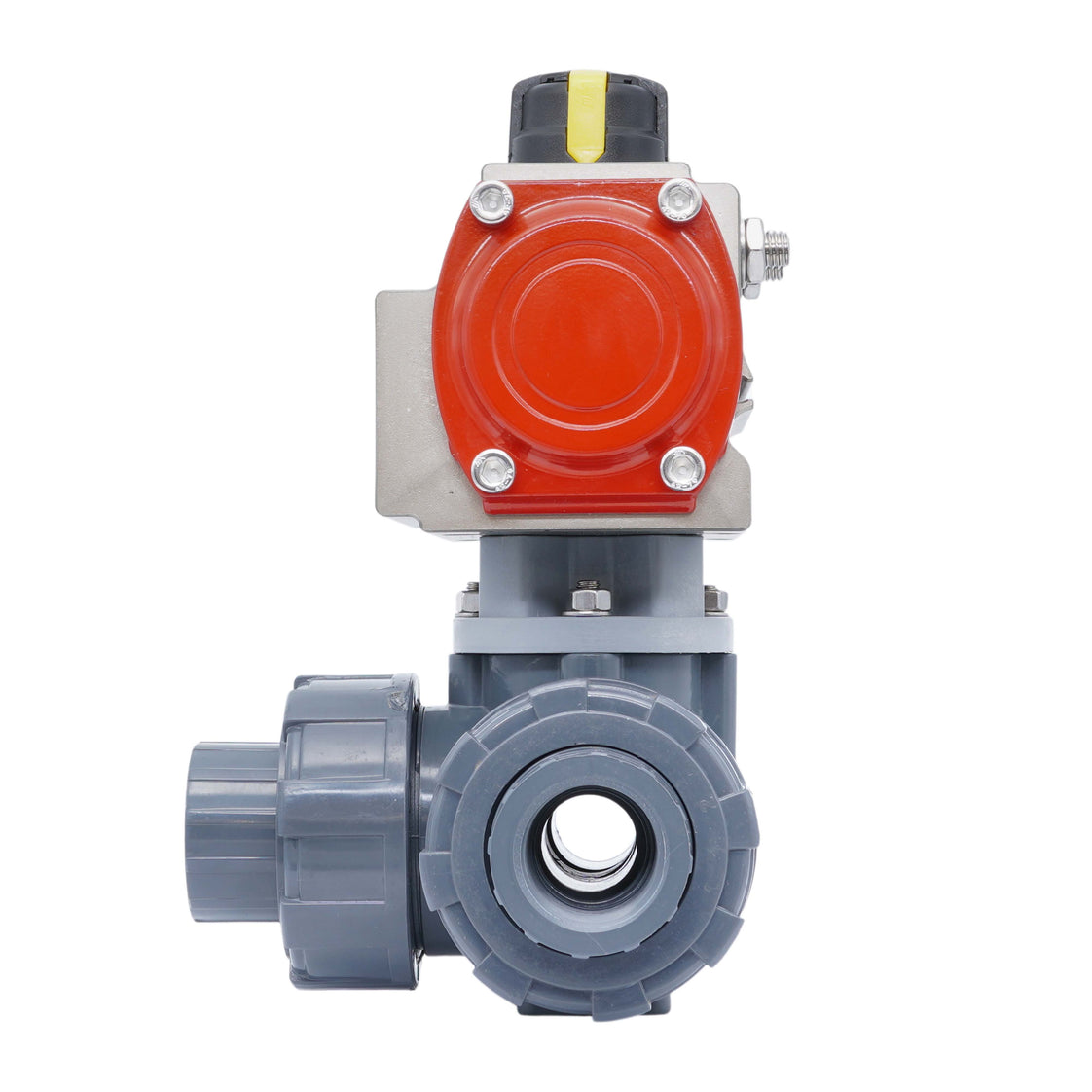

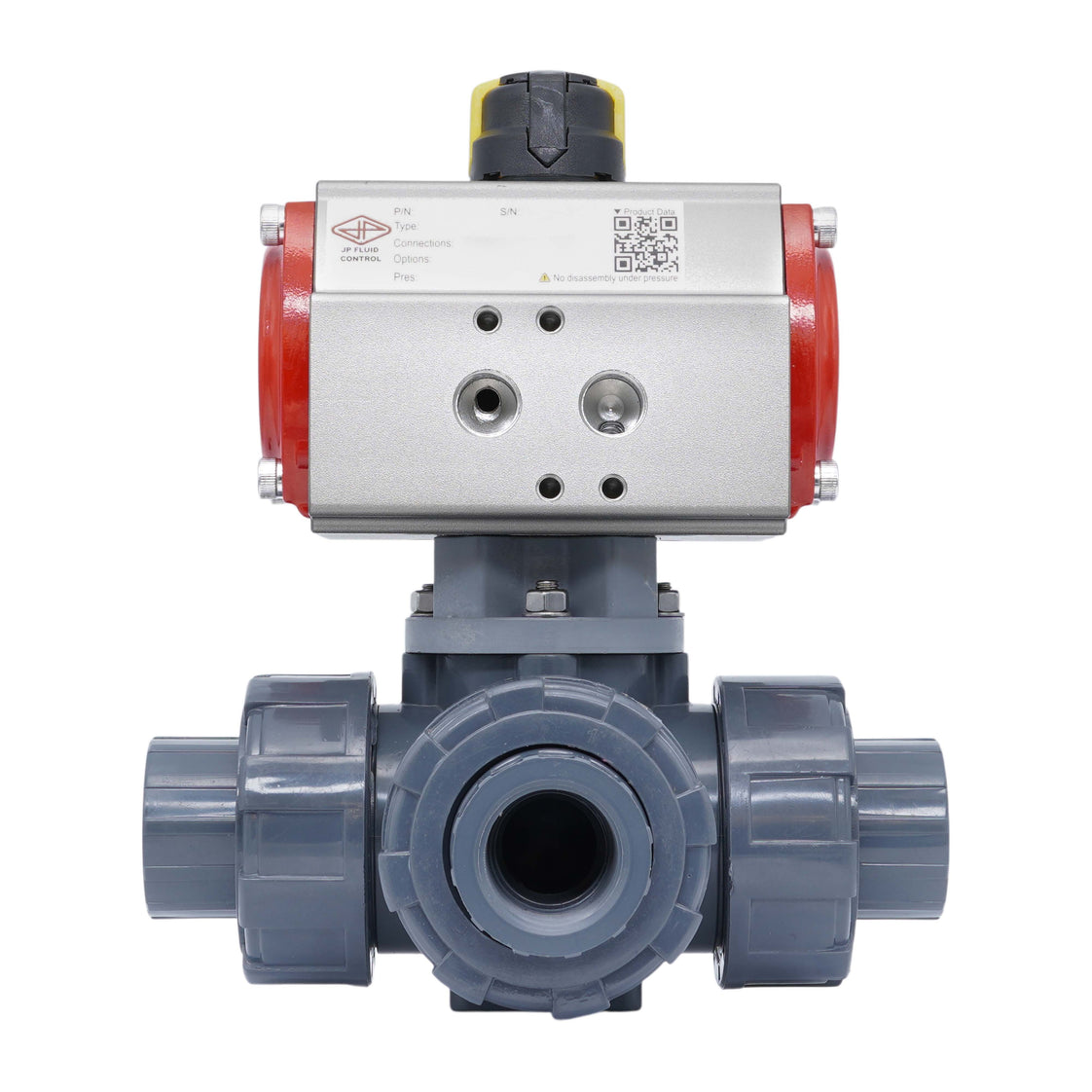

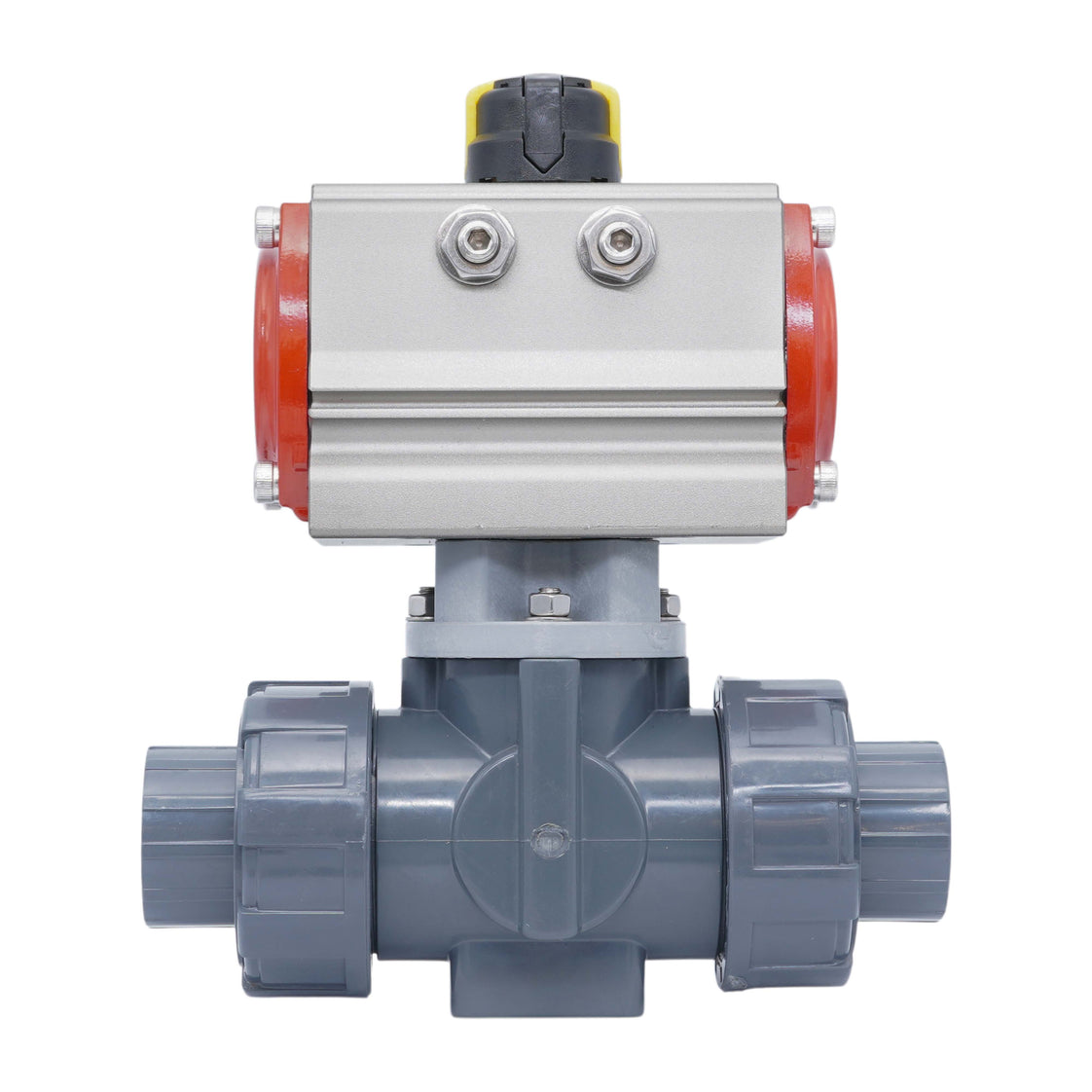

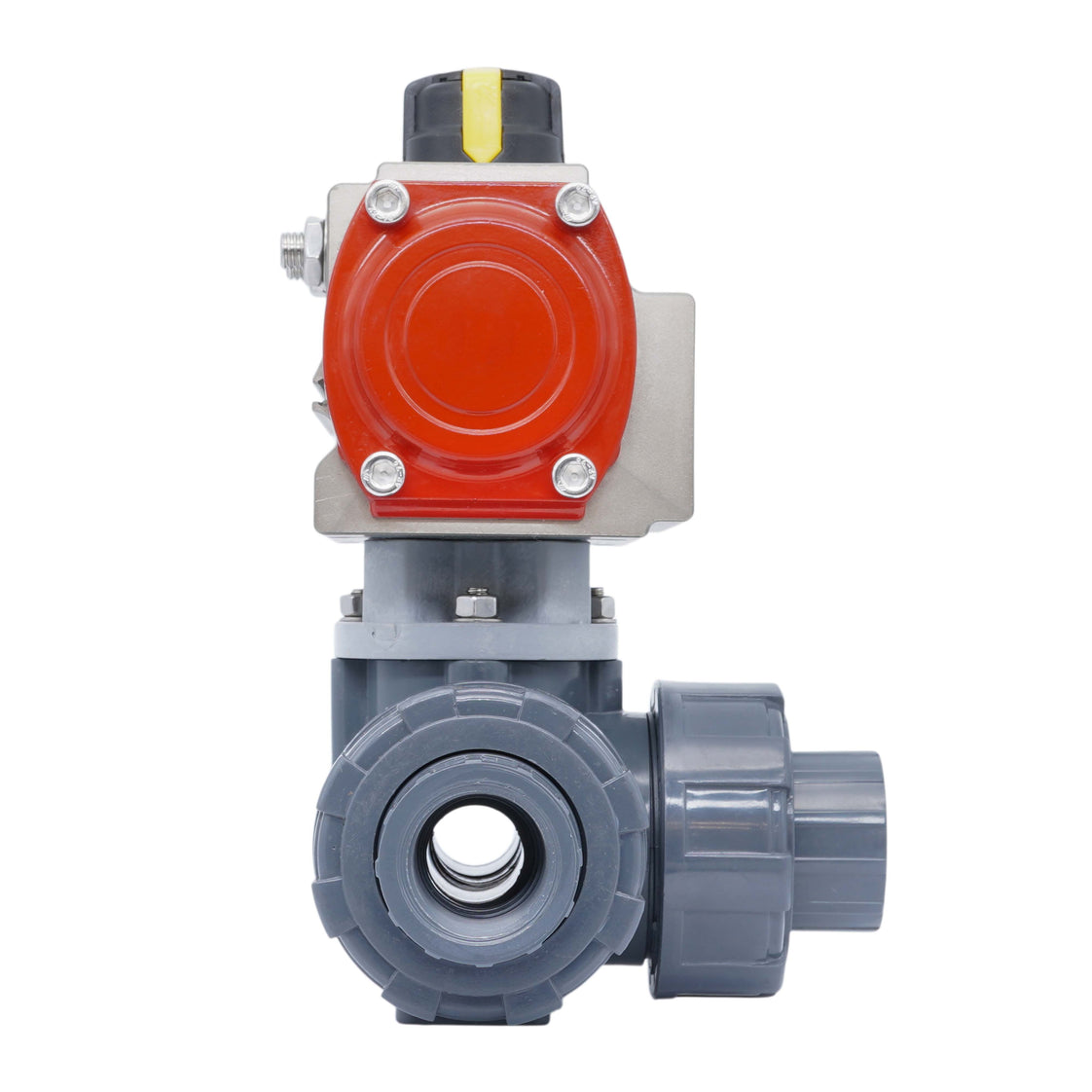

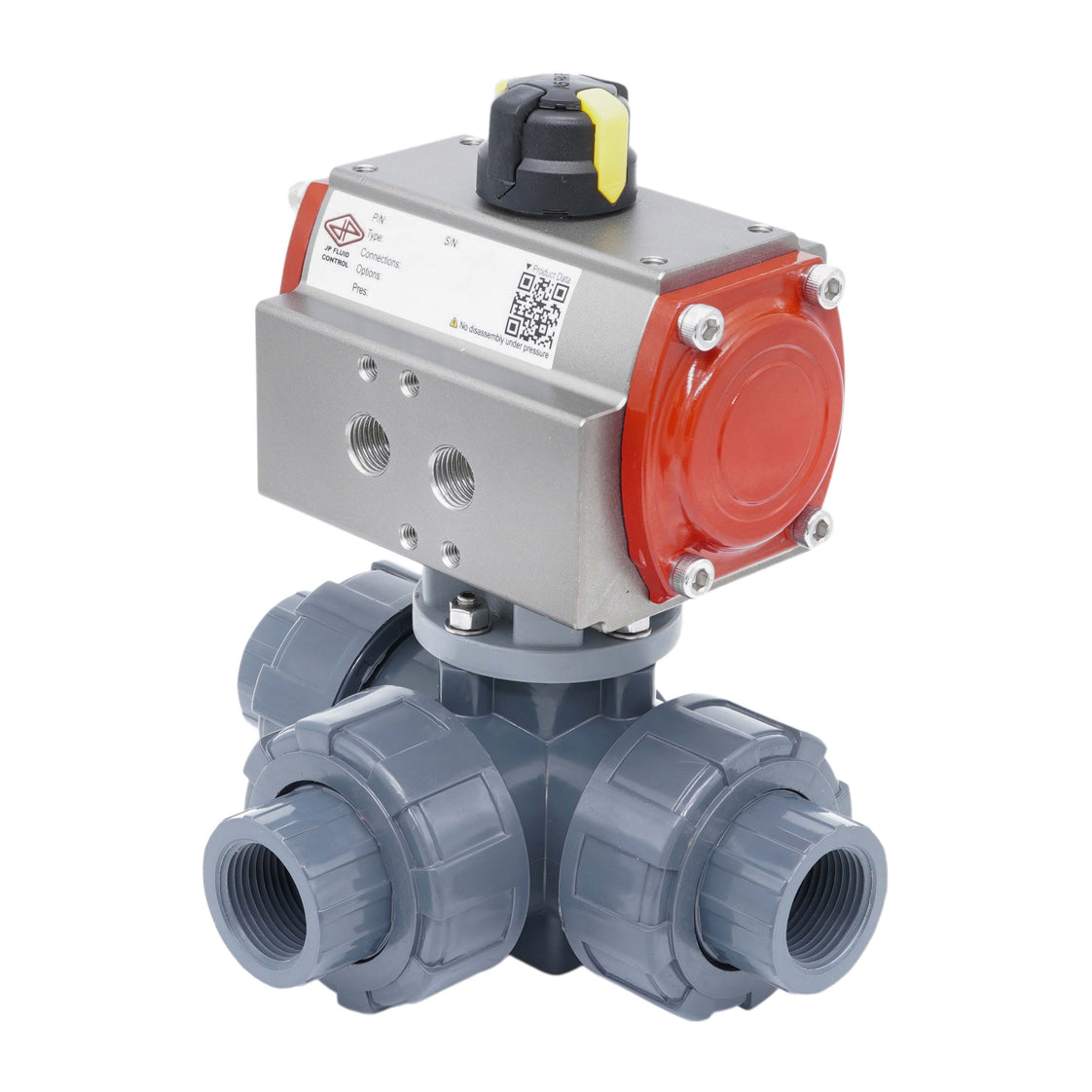

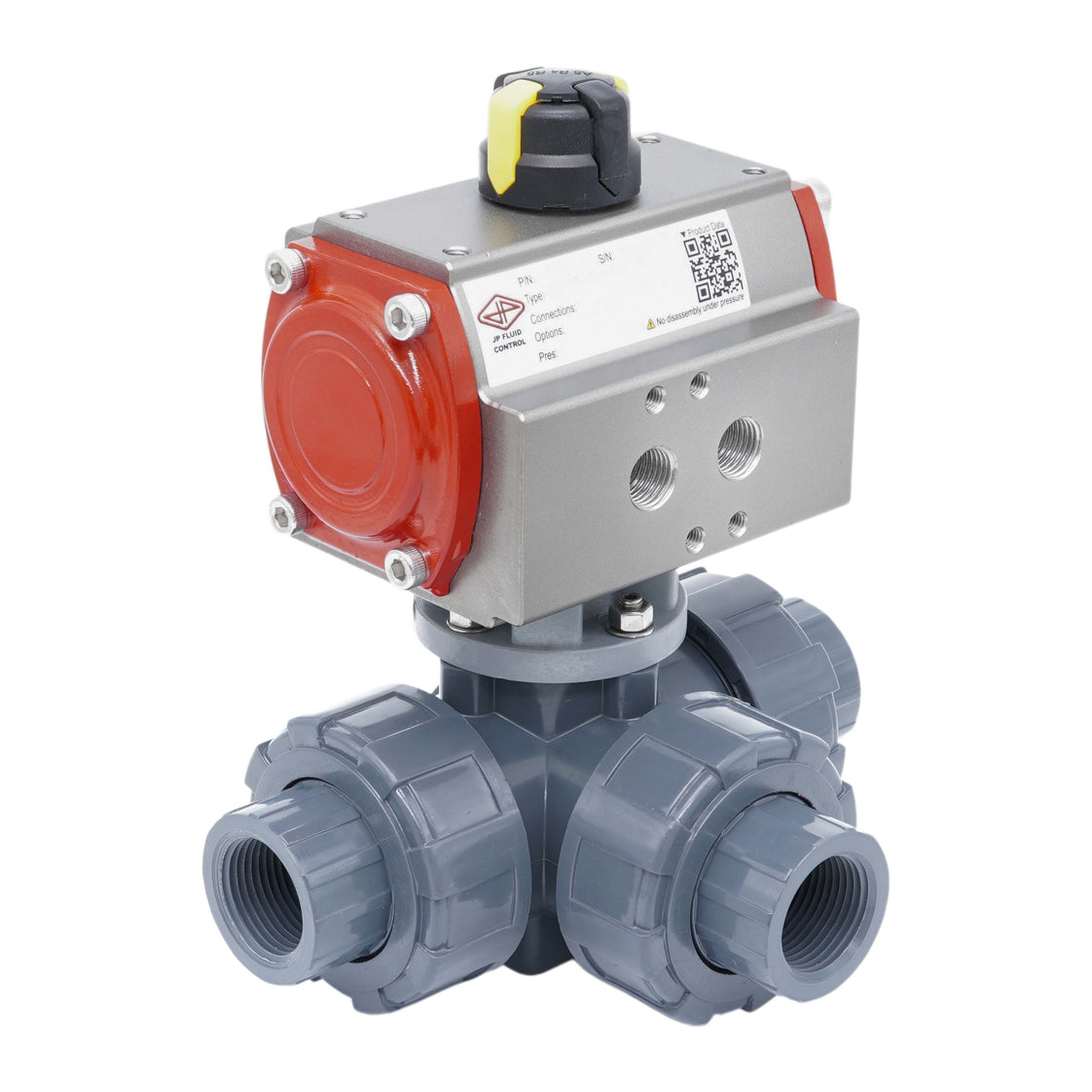

Manguito Para Cementar 20mm Taladro En T válvula de bola neumática PVC apertura por resorte

Esta válvula de bola de 3 vías está accionada neumáticamente y presenta un tamaño de calibre de 18 mm. La válvula tiene puertos de manguito para cementar de 20 mm con un diseño de doble unión. El cuerpo de la válvula y la bola están hechos de PVC-U. Los sellos son de PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados; consulte la tabla de resistencia química para conocer los medios específicos. La válvula maneja una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula se puede utilizar en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 7 m³/h a una presión diferencial de 1 bar (Cv = 8,09 gpm). El valor Kv expresa el caudal de agua en m³/h a una caída de presión de un bar.

El actuador presenta un robusto mecanismo de piñón y cremallera de apertura por resorte con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, cuenta con una interfaz Namur de 1/4 de pulgada para válvulas solenoides y una interfaz de 50 x 25 mm para cajas de interruptores de final de carrera VDI/VDE 3845. Se entrega desmontado, incluyendo válvula de bola (V3KJM), actuador (V3JMB/PR03B) y accesorios de montaje.

Ventajas:

• Montaje directo de válvula solenoide Namur de 1/4 posible
• El indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• Acción simple conserva aire comprimido y la válvula volverá a su posición inicial en caso de pérdida de aire o energía
• Se puede equipar con una caja de finales de carrera (VDI/VDE 3845 50 x 25 mm)
• Menor coste de inversión inicial que una versión eléctrica

Desventajas:

• La acción simple ofrece menos control que los actuadores de doble efecto

Diámetro y función de circuito

La bola tiene un taladro en T. Al girar la bola 90 grados, puede cambiar entre dos circuitos o conectar las tres tuberías.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Válvulas de bola de PVC de 3 vías Tameson

La serie incluye fiables válvulas de bola de 3 vías con paso en L o en T. El cuerpo de la válvula y la bola están hechos de PVC-U. Los sellos son de PTFE/EPDM. La válvula está diseñada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados; consulte la tabla de resistencia química para conocer los medios específicos. La válvula maneja una presión máxima de 10 bar a 20°C (145 psi a 68°F). Adecuado para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) lo que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de piñón y cremallera JP Fluid Control están diseñados para accionar válvulas de cuarto de giro como válvulas de mariposa y de bola, ofreciendo capacidades tanto de encendido/apagado como de modulación. Con una duradera carcasa de aluminio anodizado, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Diseñados para la precisión y la longevidad, tienen una vida útil de 500.000 ciclos, lo que garantiza un control fiable y seguro de la válvula. Después del ensamblaje, cada actuador se somete a pruebas rigurosas en un banco de pruebas totalmente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
