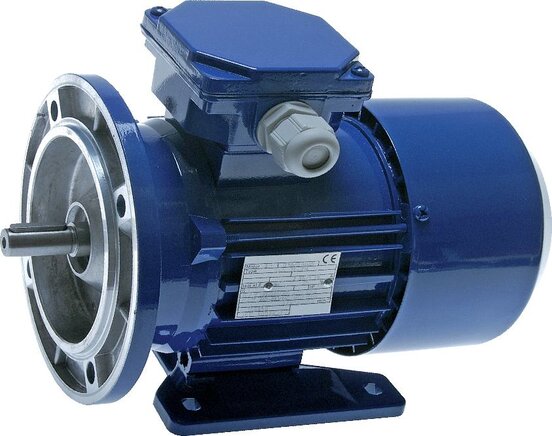

Motor trifásico 2,2kW 2 polos IEC 90 B3 fijación por pies 400/690V

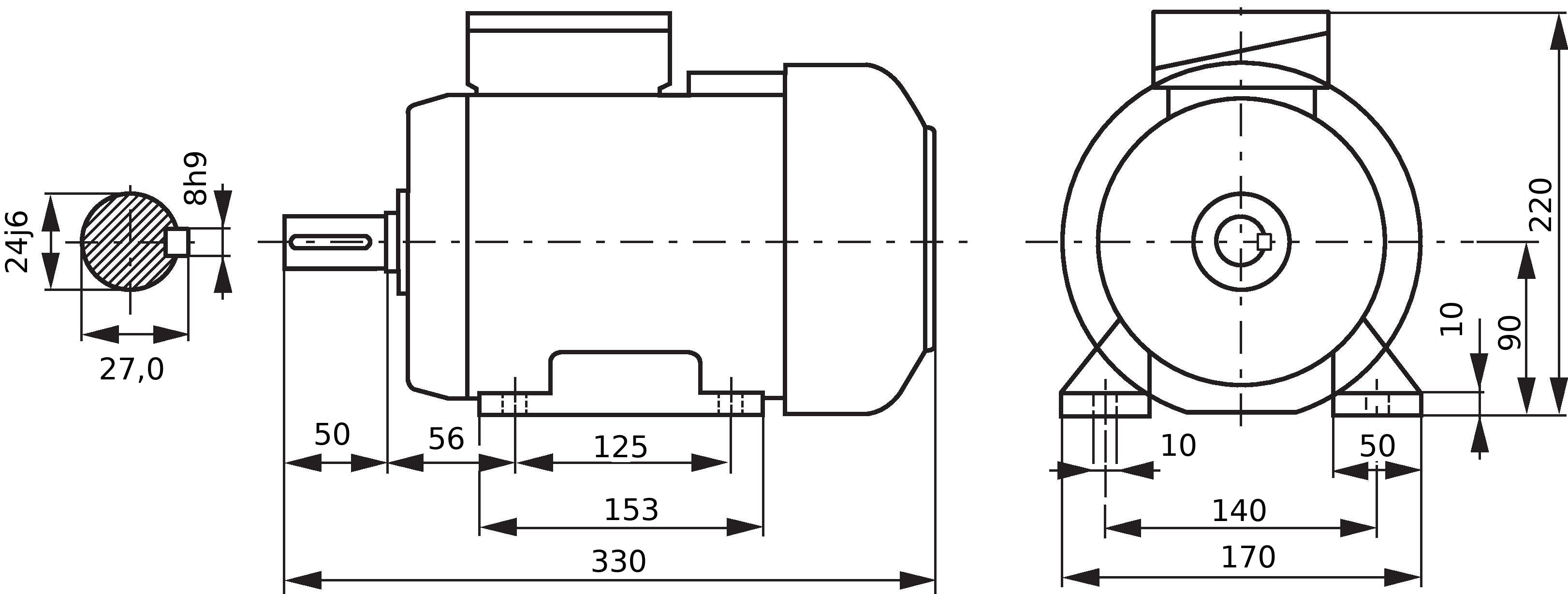

Conéctelo en triángulo a una alimentación trifásica de 400 V; la conexión en estrella es para 690 V. Con los pies se fija sobre una base, con una altura de eje de 90 mm. Eje Ø 24 mm, longitud 50 mm, con chavetero. Temperatura ambiente de -15 a +40 °C.

Ventajas:

• Funciona en triángulo con alimentación trifásica estándar de 400 V
• Fijación por pies sobre una bancada o un bastidor de máquina
• Dimensiones estándar del tamaño IEC 90 - sustituye a otros motores IEC del mismo tamaño
• Carcasa ligera de aluminio

Desventajas:

• Para una velocidad más baja y un par más alto, elija el motor de 4 polos (1500 rpm)
• Solo hasta una temperatura ambiente de 40 °C
• Sin brida - para el montaje directo en una campana de acoplamiento, elija B5 o B35

Serie:

Motores trifásicos asíncronos EMO con carcasa de aluminio, refrigerados por superficie, IP55, clase de aislamiento F y servicio S1 para funcionamiento continuo, con la caja de bornes en la parte superior. Los motores de 4 polos funcionan a unas 1500 rpm y los de 2 polos a unas 3000 rpm a 50 Hz, en tamaños IEC con dimensiones estándar de eje y brida. Hasta 1,5 kW el bobinado es para 230/400 V (triángulo/estrella), desde 2,2 kW para 400/690 V, de modo que cada motor funciona con una alimentación trifásica de 400 V. Cada potencia está disponible en B3 (pies), B35 (pies y brida) o B5 (brida); las versiones con brida se montan directamente en campanas de acoplamiento y reductores. Temperatura ambiente de -15 a +40 °C. El tamaño más grande, 132, tiene una carcasa de fundición.
