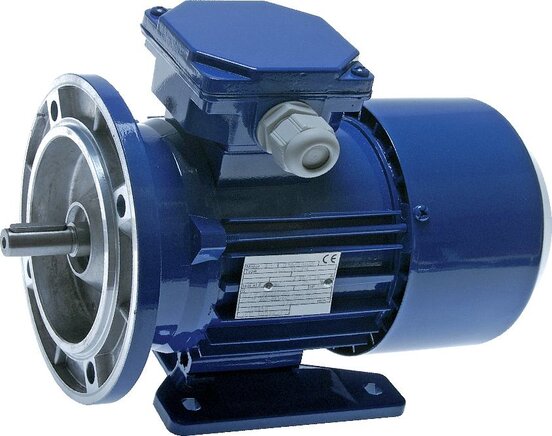

Motor trifásico 2,2kW 2 polos IEC 90 B35 fijación por pies y brida 400/690V

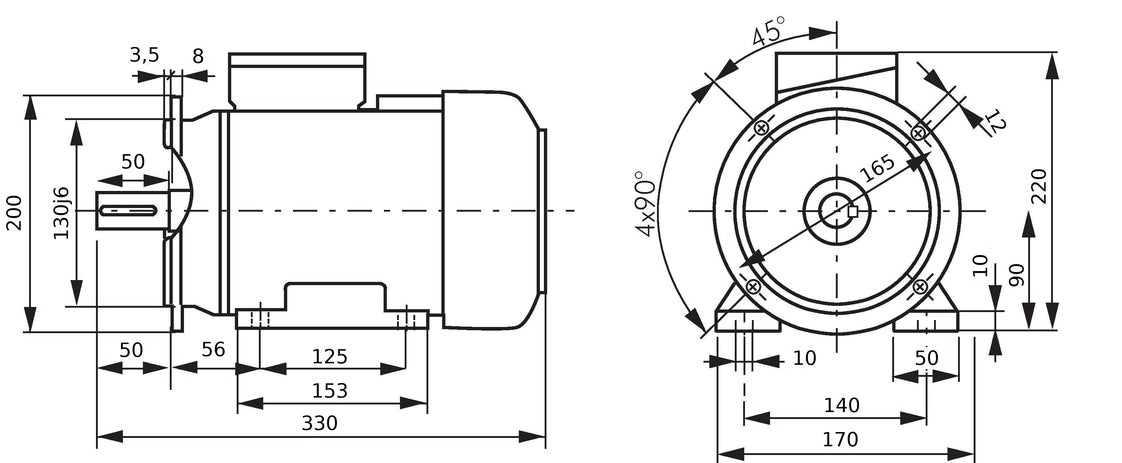

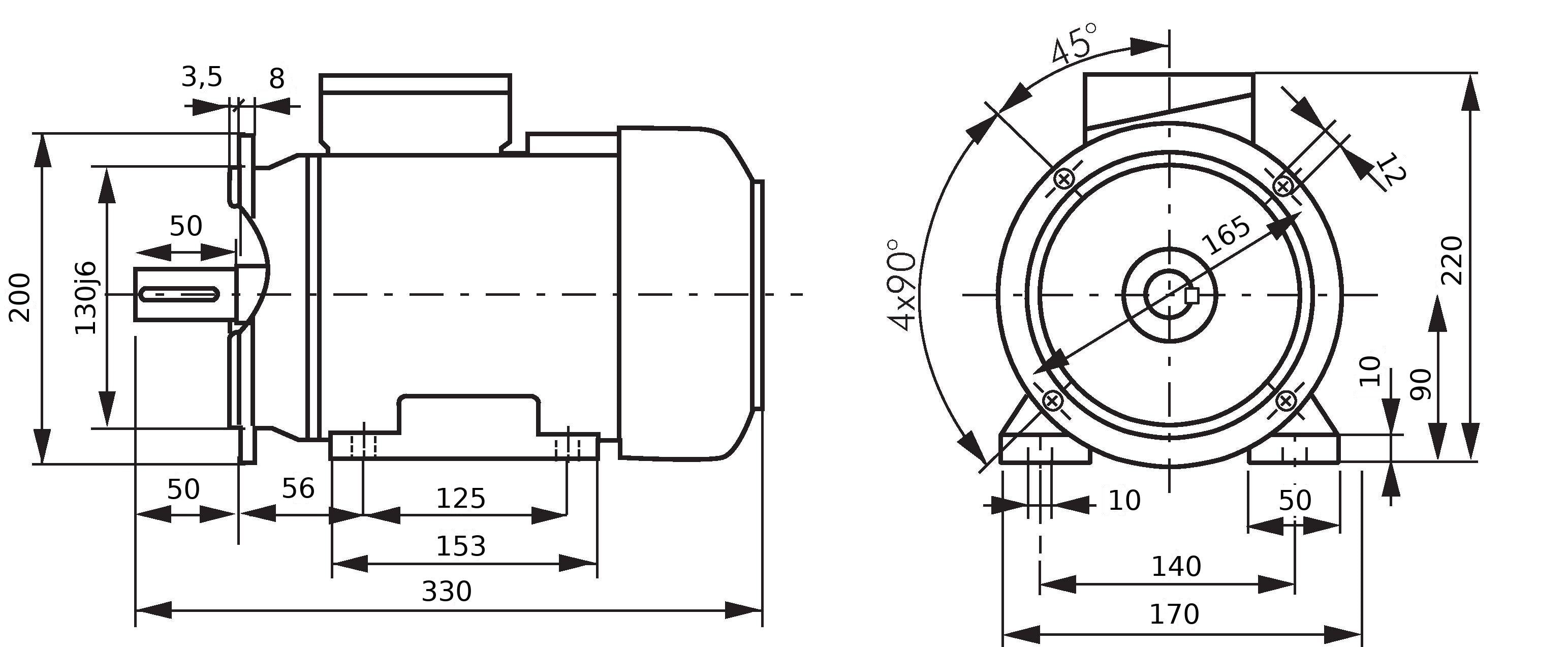

Conéctelo en triángulo a una alimentación trifásica de 400 V; la conexión en estrella es para 690 V. Con los pies se fija sobre una base, con una altura de eje de 90 mm. La brida (Ø 200 mm, círculo de taladros 165 mm, diámetro de centrado 130 mm, 4 orificios Ø 12 mm) permite montarlo directamente en una campana de acoplamiento o un reductor. Eje Ø 24 mm, longitud 50 mm, con chavetero. Temperatura ambiente de -15 a +40 °C.

Ventajas:

• Funciona en triángulo con alimentación trifásica estándar de 400 V
• Pies y brida: se monta sobre una bancada o sobre una campana de acoplamiento
• Dimensiones estándar del tamaño IEC 90 - sustituye a otros motores IEC del mismo tamaño
• Carcasa ligera de aluminio

Desventajas:

• Para una velocidad más baja y un par más alto, elija el motor de 4 polos (1500 rpm)
• Solo hasta una temperatura ambiente de 40 °C

Serie:

Motores trifásicos asíncronos EMO con carcasa de aluminio, refrigerados por superficie, IP55, clase de aislamiento F y servicio S1 para funcionamiento continuo, con la caja de bornes en la parte superior. Los motores de 4 polos funcionan a unas 1500 rpm y los de 2 polos a unas 3000 rpm a 50 Hz, en tamaños IEC con dimensiones estándar de eje y brida. Hasta 1,5 kW el bobinado es para 230/400 V (triángulo/estrella), desde 2,2 kW para 400/690 V, de modo que cada motor funciona con una alimentación trifásica de 400 V. Cada potencia está disponible en B3 (pies), B35 (pies y brida) o B5 (brida); las versiones con brida se montan directamente en campanas de acoplamiento y reductores. Temperatura ambiente de -15 a +40 °C. El tamaño más grande, 132, tiene una carcasa de fundición.
