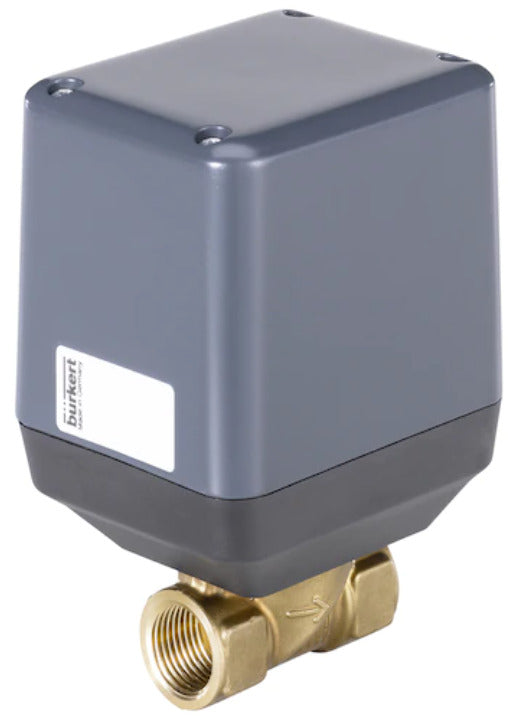

NPT 1/2 pulgada Latón 24VDC Válvula de disco del controlador de proceso integrado de 2 vías 3285 287878

Esta válvula de control proporcional de Bürkert tiene un controlador PID integrado. Esto significa que la válvula controla automáticamente la tasa de apertura para alcanzar un valor de proceso de consigna, como una temperatura o una presión. Debe utilizarse una entrada de 0-10 V tanto para los valores reales como para los de consigna del proceso. El valor real se puede controlar mediante una salida de 0-10 V. Además, esta versión puede configurarse mediante el protocolo de bus de campo (büS) (específico de Burkert). Esto permite, por ejemplo, ajustar los parámetros PID.

La válvula de 2 vías tiene rosca interior cónica (NPT) de 1/2 pulgada y un orificio interno de 8 mm. El resultado es un valor Kv de 1,8^m3/h(valor Cv 2,0808 GPM). Utilice nuestra calculadora de Kv para determinar el valor de Kv óptimo para su presión y caudal.

La válvula Bürkert 3285 tiene dos discos de cerámica de óxido que tienen una abertura. Al deslizar un disco sobre el otro, se puede variar el grado de solapamiento de los orificios y, por tanto, la apertura de la válvula. La posición del disco se acciona mediante un motor paso a paso y mantiene la posición con una mínima pérdida de potencia. Esto hace que esta válvula tenga una gran eficiencia energética.

La válvula se acciona eléctricamente con una tensión de alimentación de 24 V CC. Las conexiones eléctricas del actuador son un conector M12 macho de 8 pines y un conector M12 hembra de 5 pines.

Puede utilizarse para temperaturas de medios de 0 a 70°C (32 a 158°F) a una presión de 0 a 6 bar (0 a 87 psi). La carcasa es de latón y tiene una junta de cerámica de óxido/FKM.

La válvula tarda 4 segundos en pasar de la posición de apertura a la de cierre. El flujo va por encima del asiento. Son adecuados para el control de medios limpios que no reaccionan con los materiales de la carcasa y la junta. La temperatura ambiente oscila entre -10 y 60°C. Consulte el manual de instrucciones para encontrar el ciclo de trabajo adecuado dentro del rango de temperatura.

Pros:

• Tiempo de respuesta rápido
• Equipado con un controlador de procesos integrado
• Utiliza un protocolo de bus de campo (büS) como interfaz de parametrización
• El actuador cuenta con una función de ahorro de energía
• Adecuado para el control de procesos gracias a la función PID integrada
• La pantalla LED indica la posición de la válvula

Contras:

• Sensible a la suciedad, por lo que debe aplicarse un filtro antes (≤ 0,3 mm)

serie 3285

La serie 3285 de Burkert está diseñada para controlar el caudal de medios líquidos y gaseosos. Sólo se puede controlar un medio limpio, líquido o gaseoso, que no reaccione con los cuerpos y materiales de sellado. La válvula utiliza un disco de cerámica para cambiar el tamaño del orificio, que está disponible en tamaños de 8 a 25 mm. Hay dos discos, uno actúa como asiento de la válvula y no se mueve, mientras que el otro gira y cambia el diámetro del orificio. Son adecuadas para presiones de funcionamiento que van de 0 a 6 bar (0 a 87 psi) y temperaturas del medio que van de 0 a 70 °C (32 a 158 °F). El tipo 3285 está disponible como válvula estándar ON/OFF o proporcional, como versión con posicionador integrado y como versión con controlador de proceso integrado. Estas válvulas de control están disponibles en diseño de acero inoxidable y latón.
