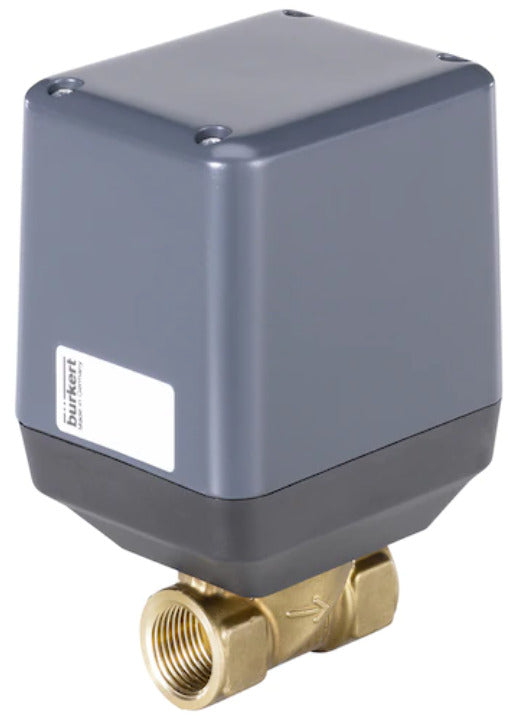

NPT 3/4 pulgadas Latón 24VDC Válvula de disco posicionadora integrada de 2 vías 3285 373389
Válvula de disco de 2/2 vías Bürkert (tipo 3285) con puertos roscados hembra NPT de 3/4 de pulgada. Diseñado para el control de flujo proporcional con un módulo posicionador integrado. Para una temperatura del medio de 0 a 70°C (32 a 158°F) a una presión diferencial de 0 a 6 bar (0 a 87 psi). Carcasa de latón con cerámica de óxido/sellado de FKM y un orificio de 15 mm. El valor Kv es de 5,4m3/h. La válvula se acciona eléctricamente con una tensión de alimentación de 24 V DC, se controla a través de una señal de entrada de 4-20 mA y utiliza el bus de campo buS como protocolo de parametrización. La electrónica integrada da una señal de salida (retroalimentación) de 4-20 mA.
- Precio normal
- €756.24
- Precio normal
- €624.99
Descripción
Esta válvula de control proporcional de Bürkert tiene un posicionador integrado. Esto significa que la válvula controla automáticamente la tasa de apertura para alcanzar un valor de posición de consigna. Se debe utilizar una entrada de 4-20 mA para el valor de consigna. La posición de la válvula puede controlarse mediante una salida de 4-20 mA. Además, esta versión utiliza un protocolo de comunicaciones de bus de campo (büS) para la parametrización. Esta versión de "posicionador" no incluye un controlador para optimizar un valor de proceso externo, como una temperatura (véase la versión de "control de proceso").
La válvula de 2 vías tiene rosca interior cónica (NPT) de 3/4 de pulgada y un orificio interno de 15 mm. El resultado es un valor Kv de 5,4m3/h(valor Cv 6,2424 GPM). Utilice nuestra calculadora de Kv para determinar el valor de Kv óptimo para su presión y caudal.
La válvula Bürkert 3285 tiene dos discos de cerámica de óxido que tienen una abertura. Al deslizar un disco sobre el otro, se puede variar el grado de solapamiento de los orificios y, por tanto, la apertura de la válvula. La posición del disco se acciona mediante un motor paso a paso y mantiene la posición con una mínima pérdida de potencia. Esto hace que esta válvula tenga una gran eficiencia energética.
La válvula se acciona eléctricamente con una tensión de alimentación de 24 V CC. La conexión eléctrica del actuador es un enchufe M12 macho de 8 pines.
Puede utilizarse para temperaturas de medios de 0 a 70°C (32 a 158°F) a una presión de 0 a 6 bar (0 a 87 psi). La carcasa es de latón y tiene una junta de cerámica de óxido/FKM.
La válvula tarda 4 segundos en pasar de la posición de apertura a la de cierre. El flujo va por encima del asiento. Son adecuados para el control de medios limpios que no reaccionan con los materiales de la carcasa y la junta. La temperatura ambiente oscila entre -10 y 60°C. Consulte el manual de instrucciones para encontrar el ciclo de trabajo adecuado dentro del rango de temperatura.
Pros:
- Tiempo de respuesta rápido
- Equipado con un posicionador integrado
- Utiliza un protocolo de bus de campo (büS) como interfaz de parametrización
- El actuador cuenta con una función de ahorro de energía
- La pantalla LED indica la posición de la válvula
Contras:
- Sensible a la suciedad, por lo que debe aplicarse un filtro antes (≤ 0,3 mm)
serie 3285
La serie 3285 de Burkert está diseñada para controlar el caudal de medios líquidos y gaseosos. Sólo se puede controlar un medio limpio, líquido o gaseoso, que no reaccione con los cuerpos y materiales de sellado. La válvula utiliza un disco de cerámica para cambiar el tamaño del orificio, que está disponible en tamaños de 8 a 25 mm. Hay dos discos, uno actúa como asiento de la válvula y no se mueve, mientras que el otro gira y cambia el diámetro del orificio. Son adecuadas para presiones de funcionamiento que van de 0 a 6 bar (0 a 87 psi) y temperaturas del medio que van de 0 a 70 °C (32 a 158 °F). El tipo 3285 está disponible como válvula estándar ON/OFF o proporcional, como versión con posicionador integrado y como versión con controlador de proceso integrado. Estas válvulas de control están disponibles en diseño de acero inoxidable y latón.
