Pinza neumática de 2 mordazas de 30 grados de apertura por muelle D12 mm

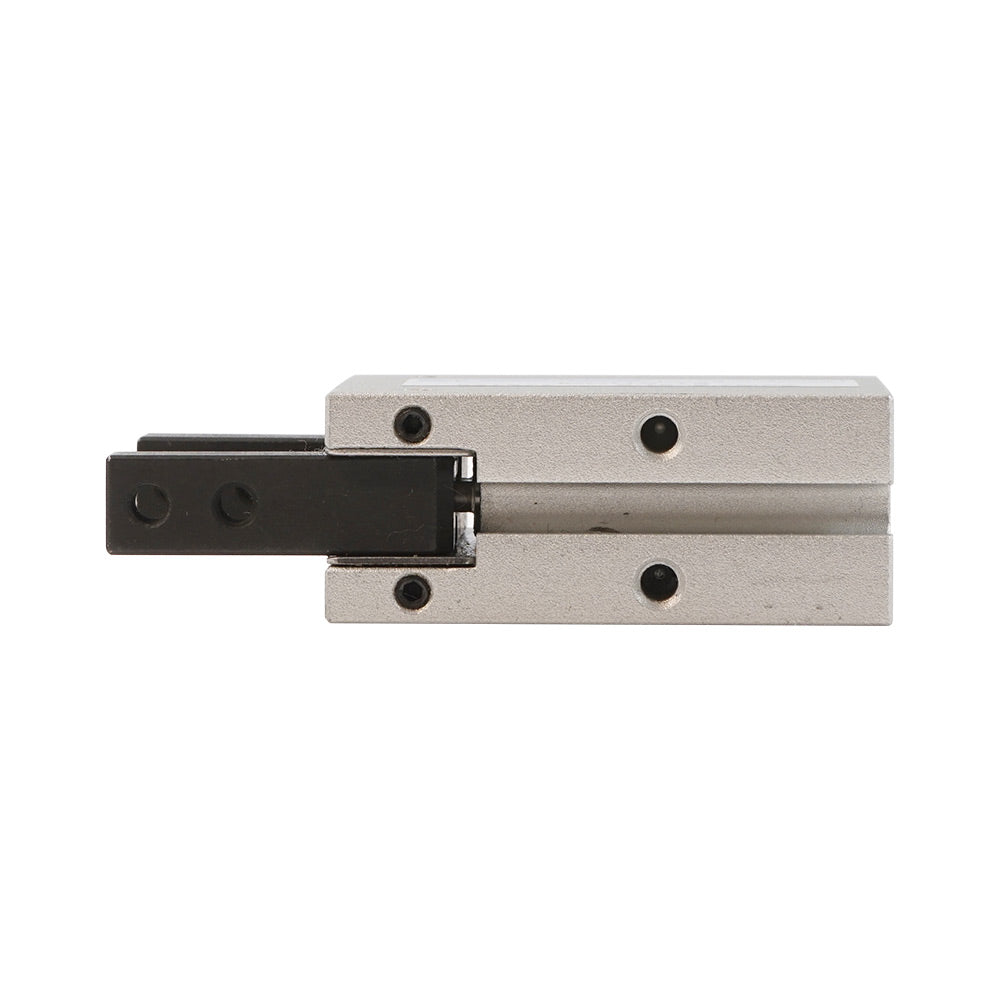

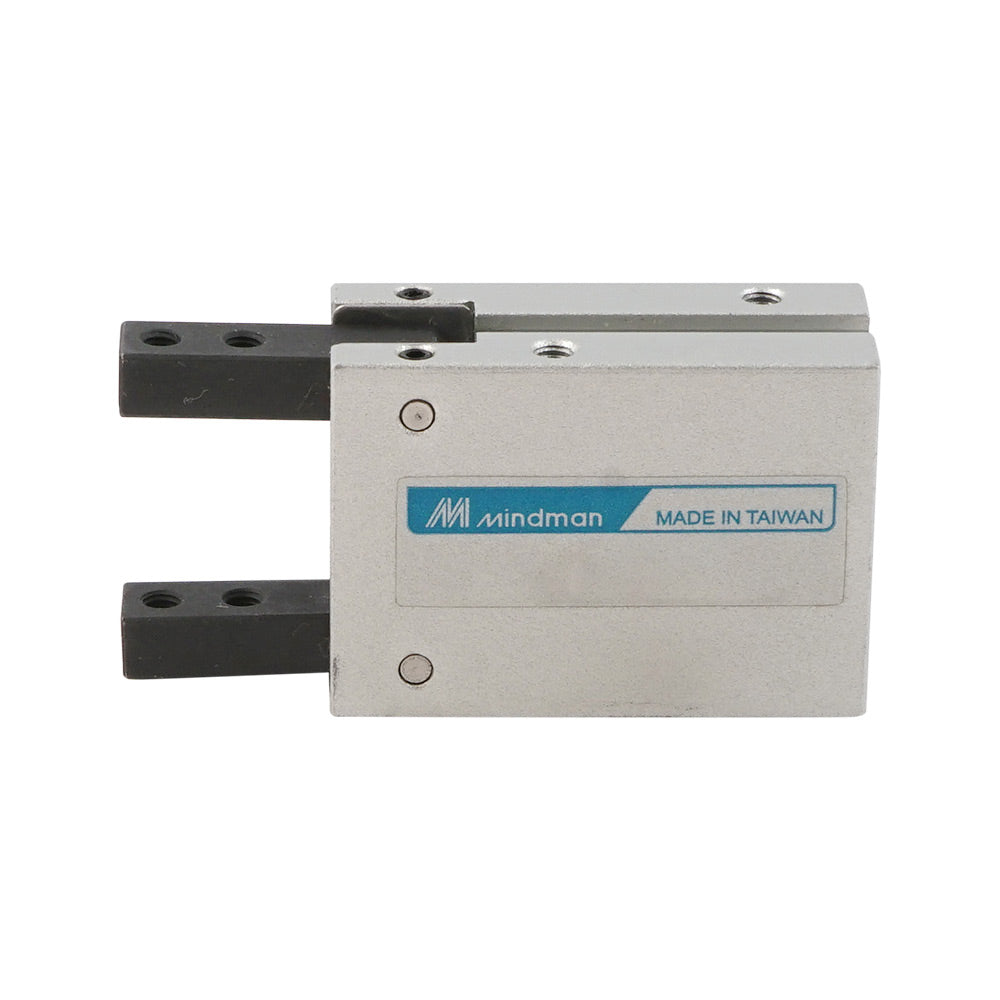

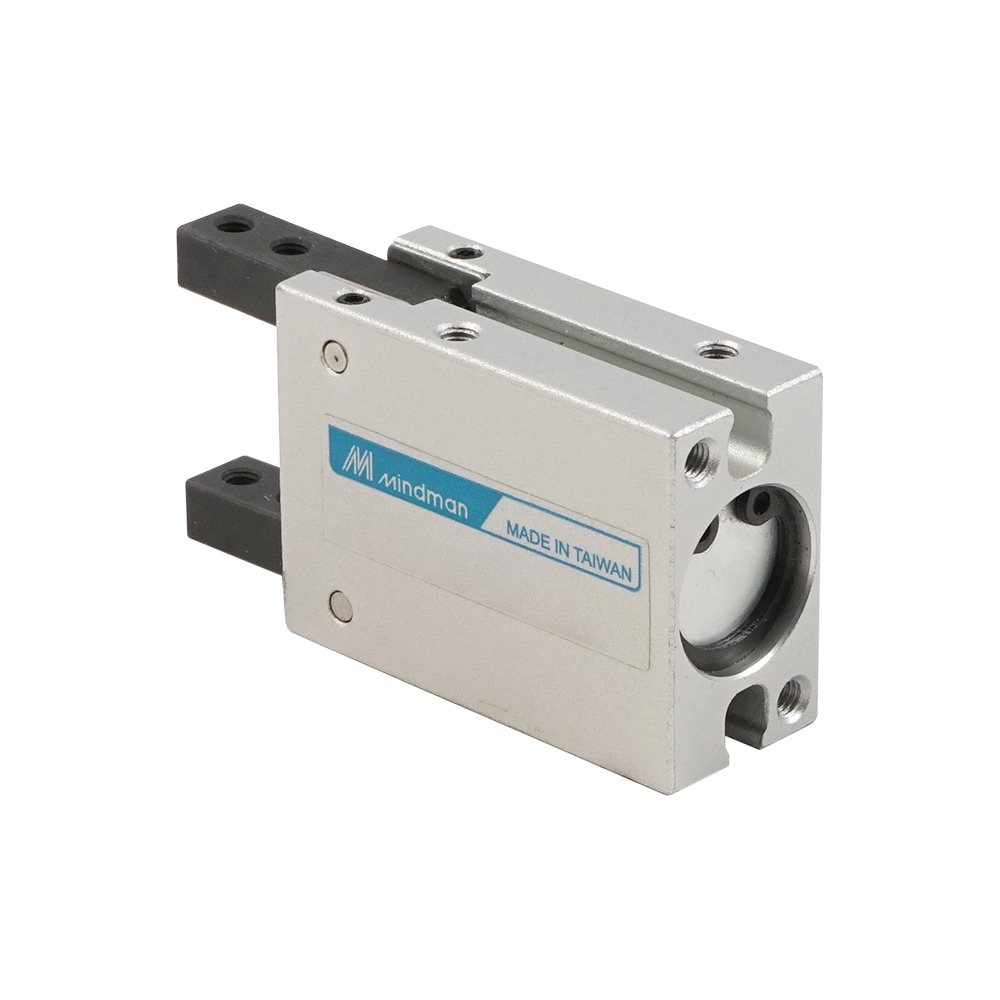

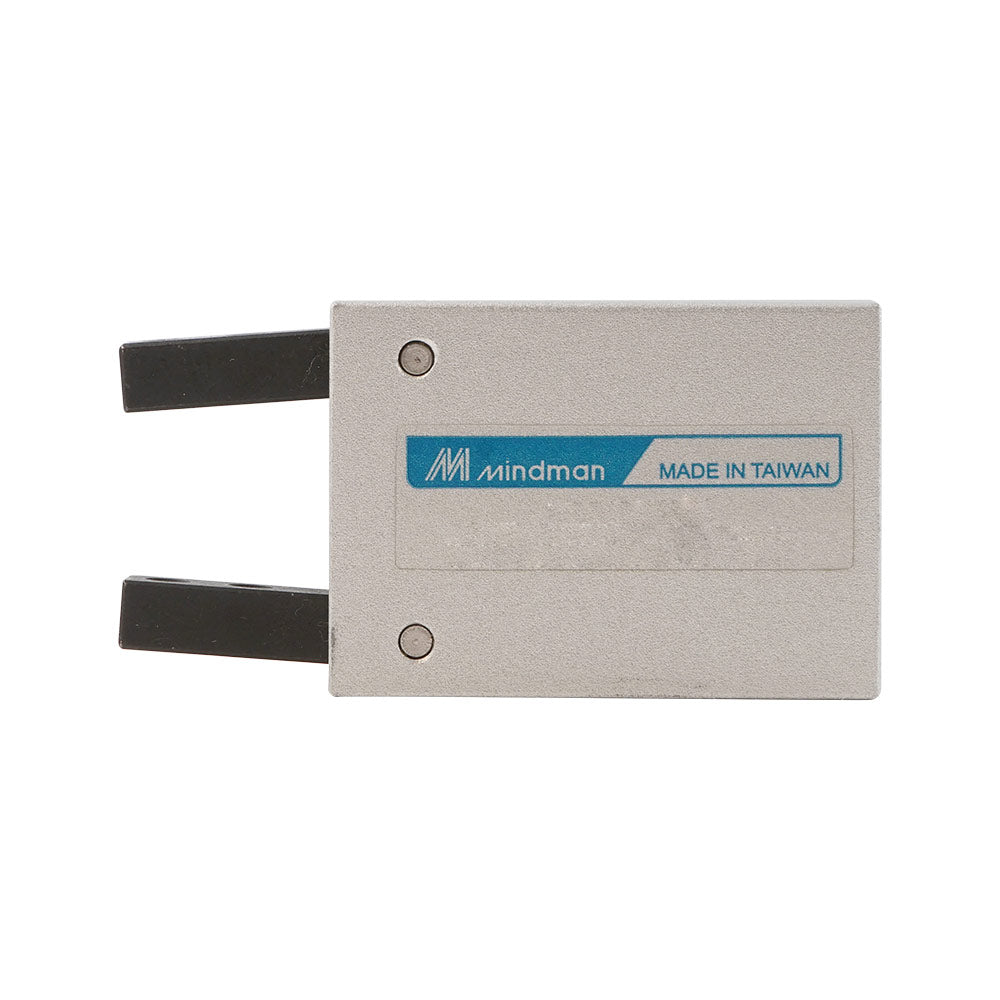

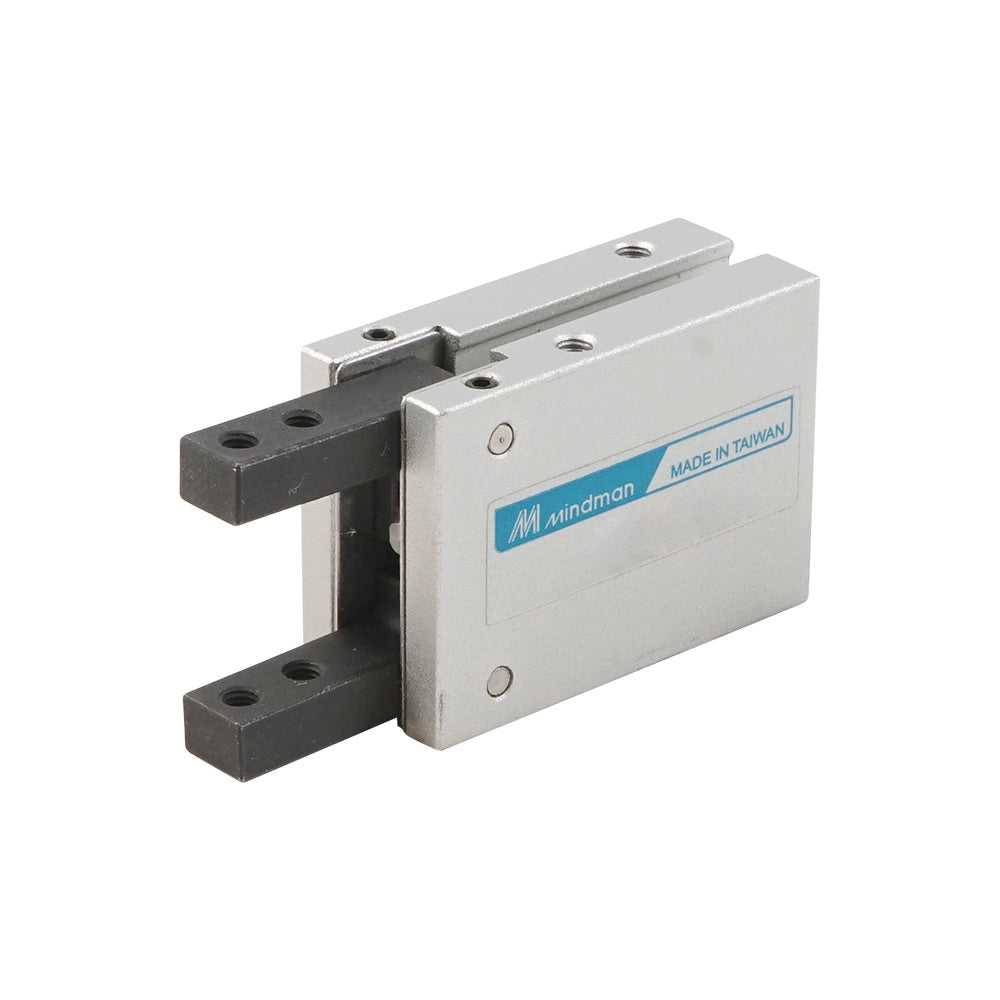

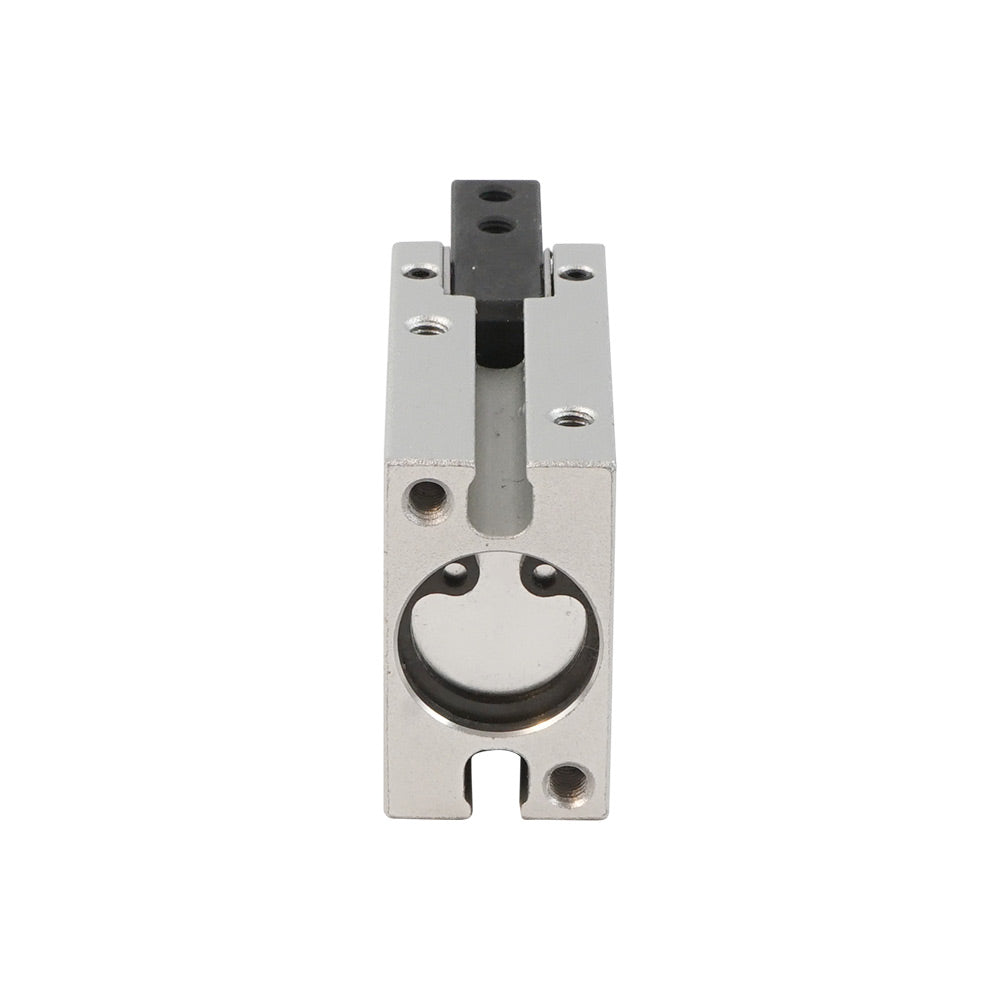

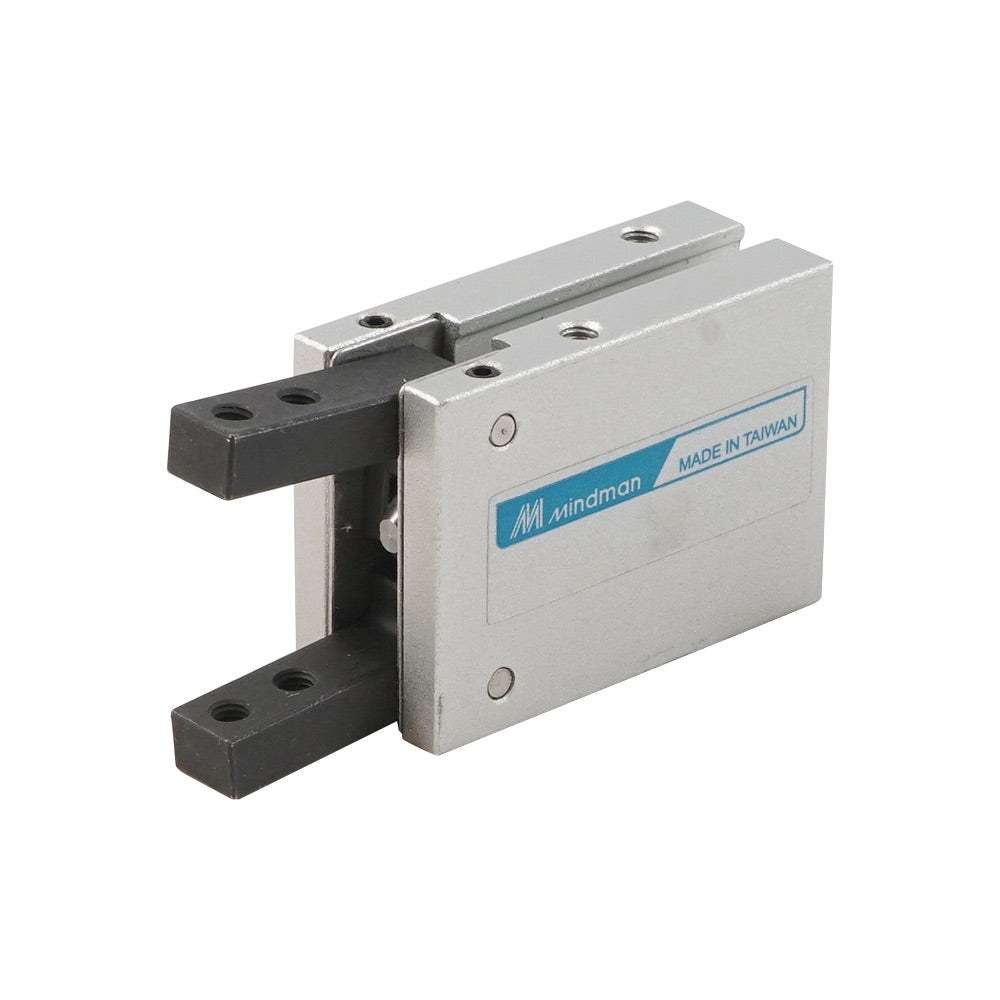

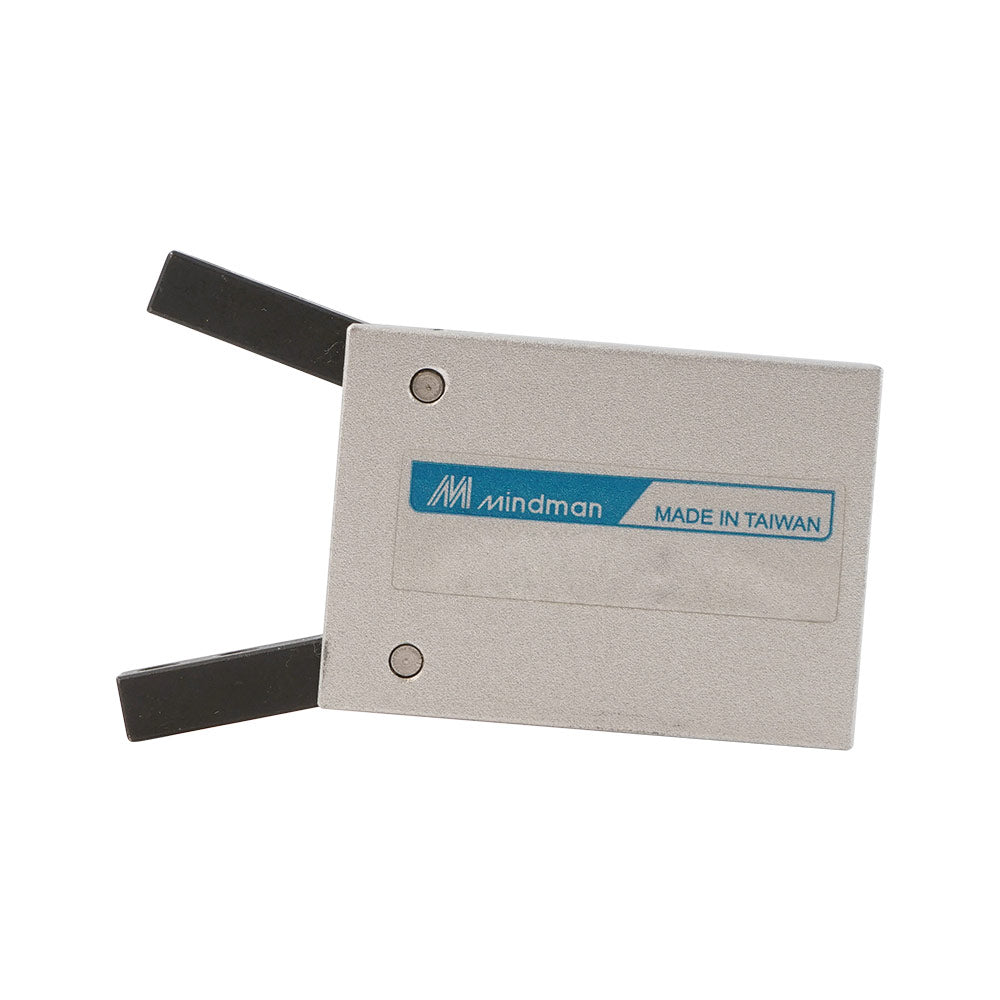

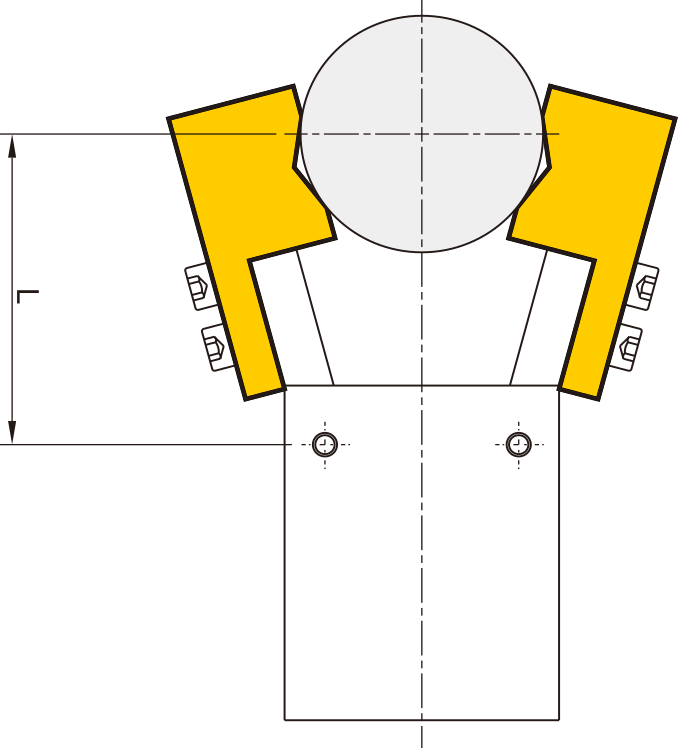

Esta pinza neumática de dos mordazas de 30° de ángulo de Mindman puede utilizarse para operaciones de recogida y colocación. Las mordazas se abren y cierran alrededor de un punto de giro central con un ángulo de cierre de -10° y un ángulo de apertura de +30°. Esta pinza de simple efecto (normalmente abierta) tiene un puerto de aire y manipula objetos mediante una pinza externa. La fuerza efectiva para el funcionamiento externo es de 7 N (1,57 lbf). La fuerza efectiva se calcula para cada mordaza a 5 bares y con un brazo de palanca de 20 mm.

El cilindro de aire interno tiene un diámetro de 12 mm. Tiene una presión de funcionamiento de 3 a 7 bares (43,5 a 101,5 psi) y una frecuencia de funcionamiento máxima de 180 ciclos/min. Los puertos de aire tienen un tamaño de M3×0,5.

La pinza tiene un pistón de acero inoxidable con cubiertas delantera y trasera de aluminio y la junta es de NBR, lo que la hace duradera y capaz de funcionar en un rango de temperaturas de -5 a 60°C (23 a 140°F).

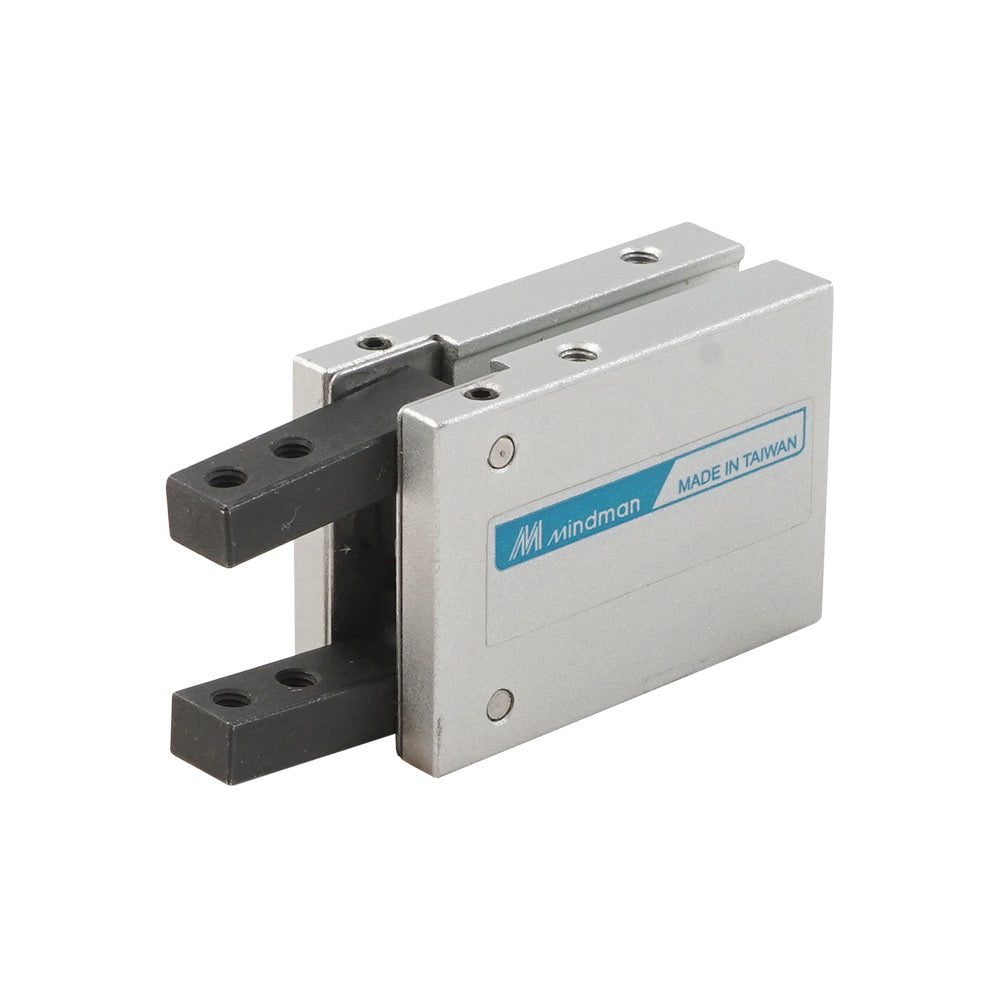

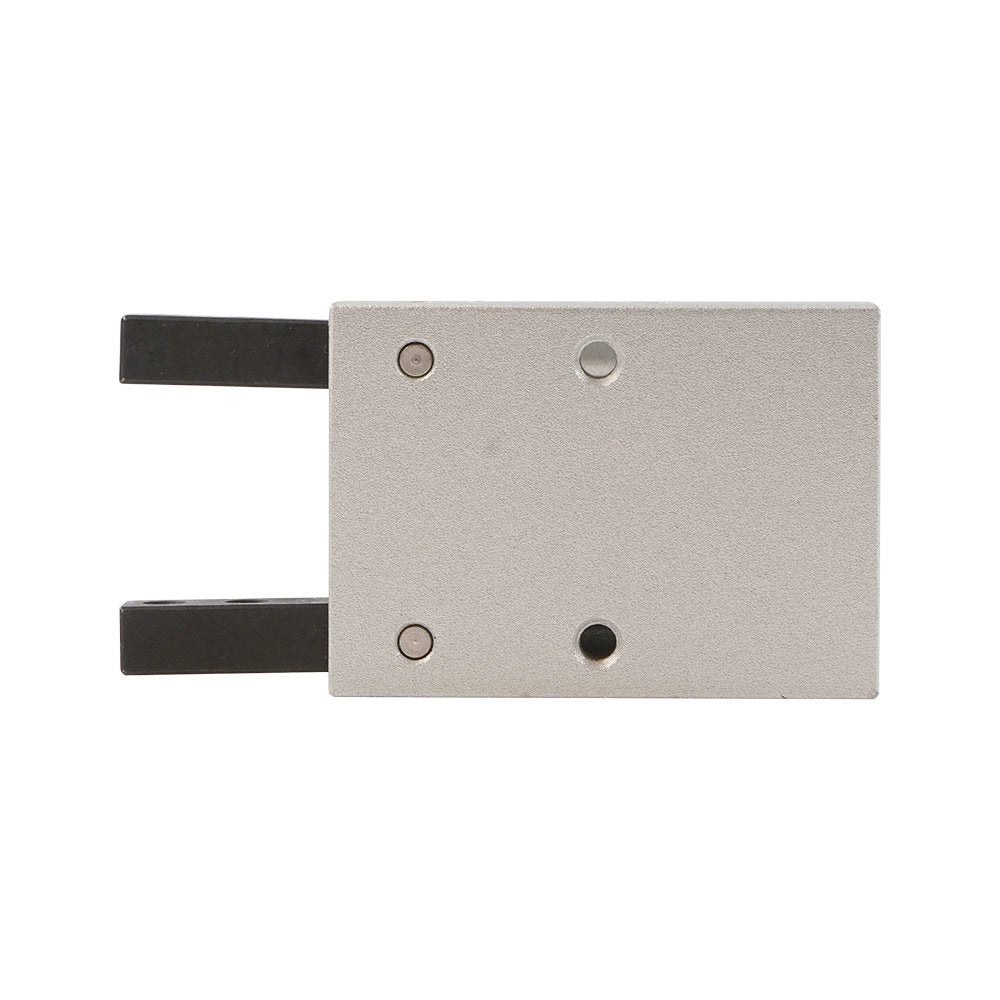

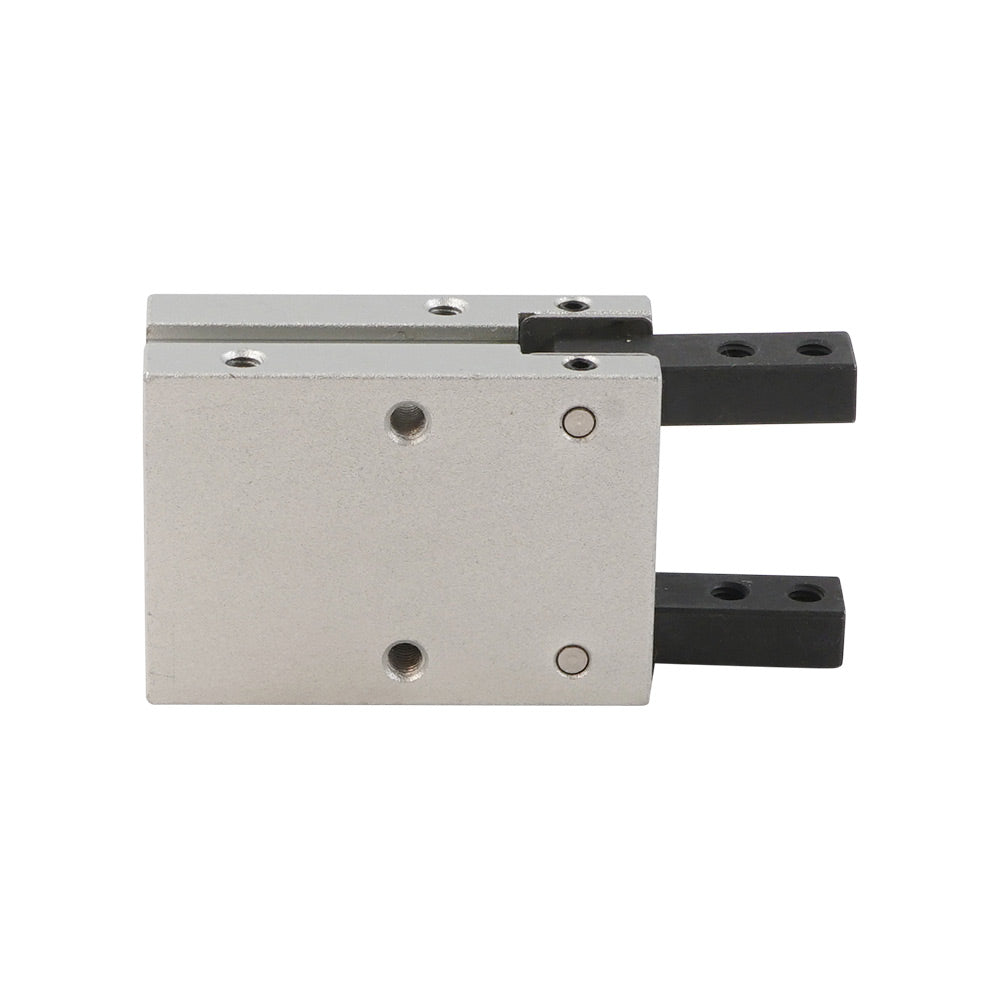

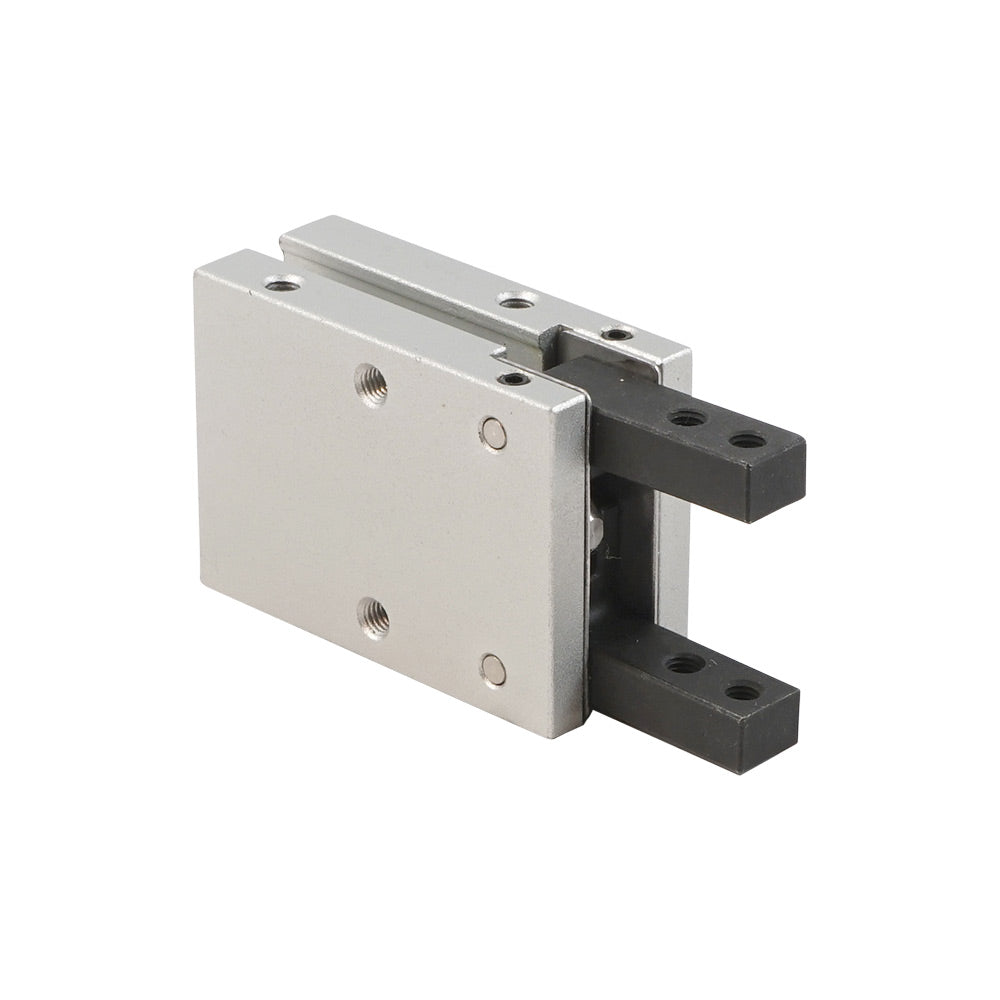

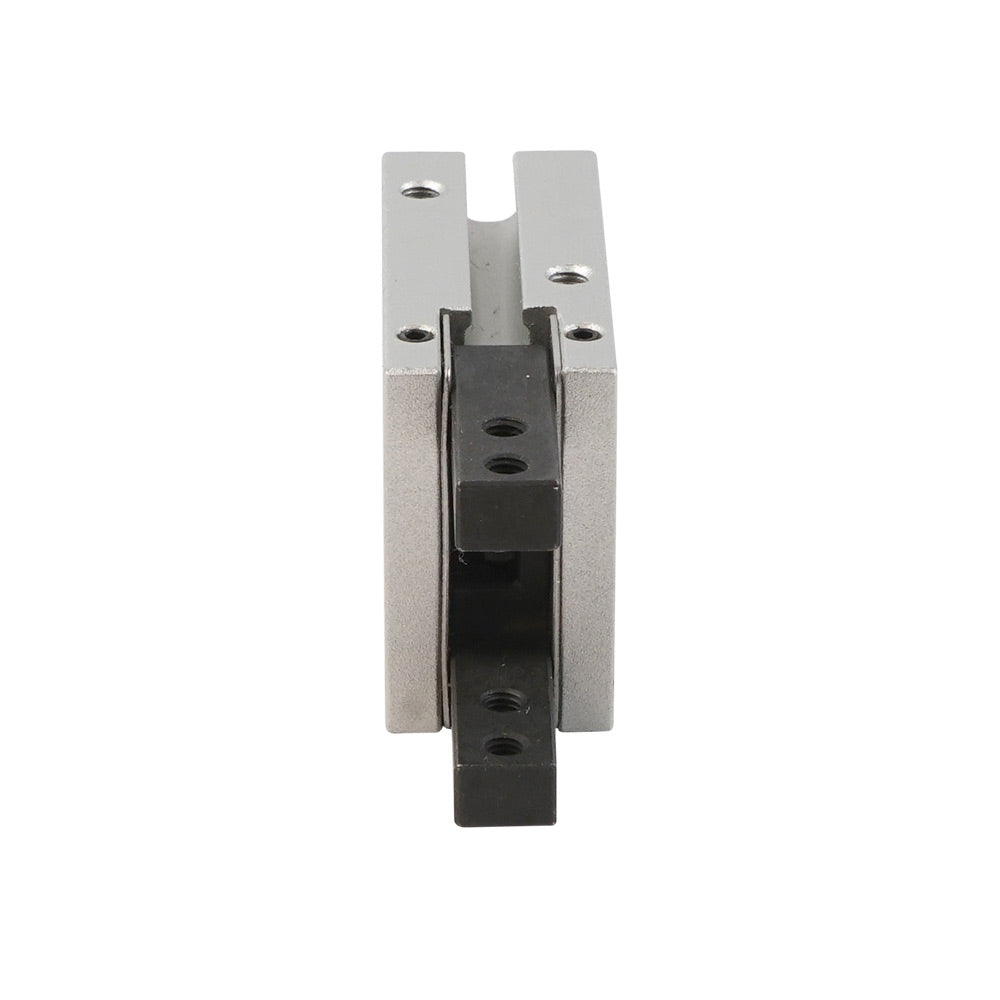

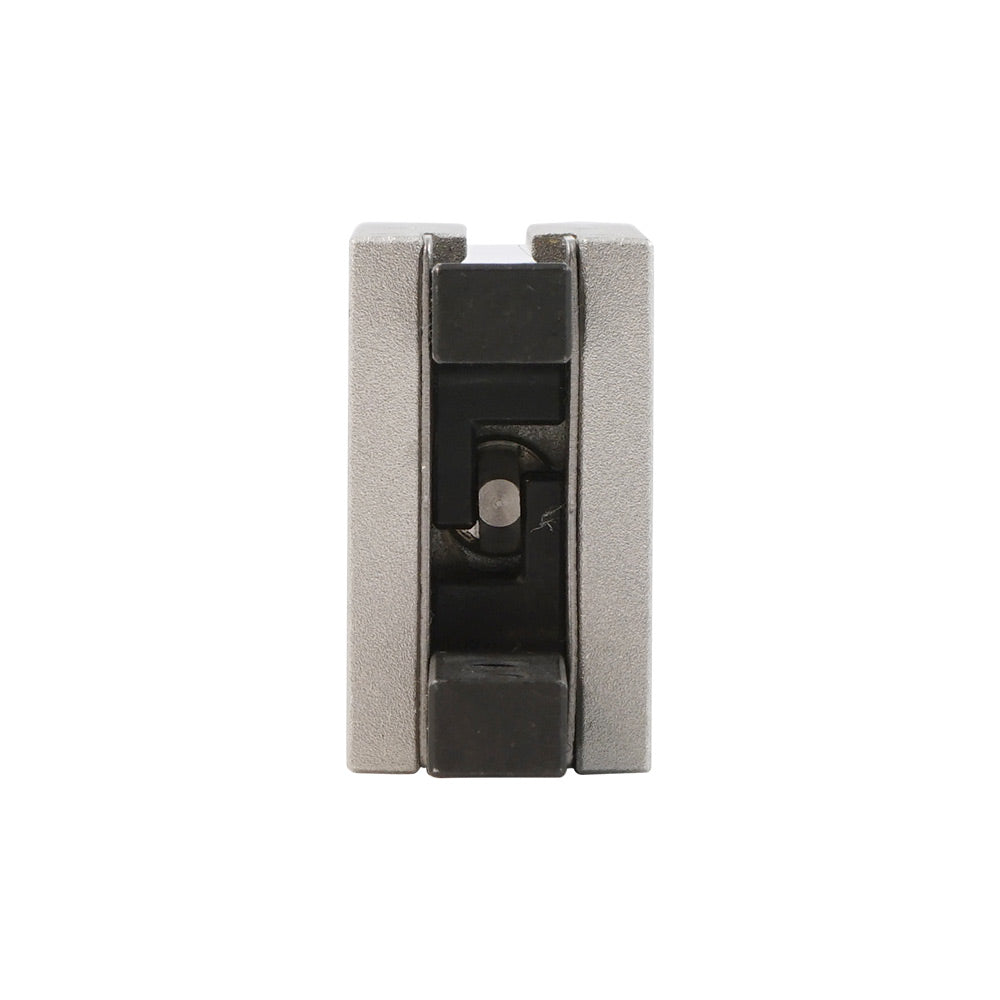

Las mordazas son de acero al carbono. Los dedos tienen agujeros pasantes, lo que permite montar en ellos un diseño de pinza adicional optimizado para su aplicación. Se recomienda diseñar dedos ligeros con poca inercia. Esto limitará los choques en los extremos de la carrera. Además, utilice una válvula de control de flujo para limitar la velocidad de las mandíbulas y reducir el impacto cuando éstas se abren o cierran completamente. Asegúrese de que las mordazas están en posición paralela cuando las pinzas están en posición de cierre. Utilice las sencillas instrucciones de Mindman (véase la sección de descargas) para calcular la fuerza necesaria.

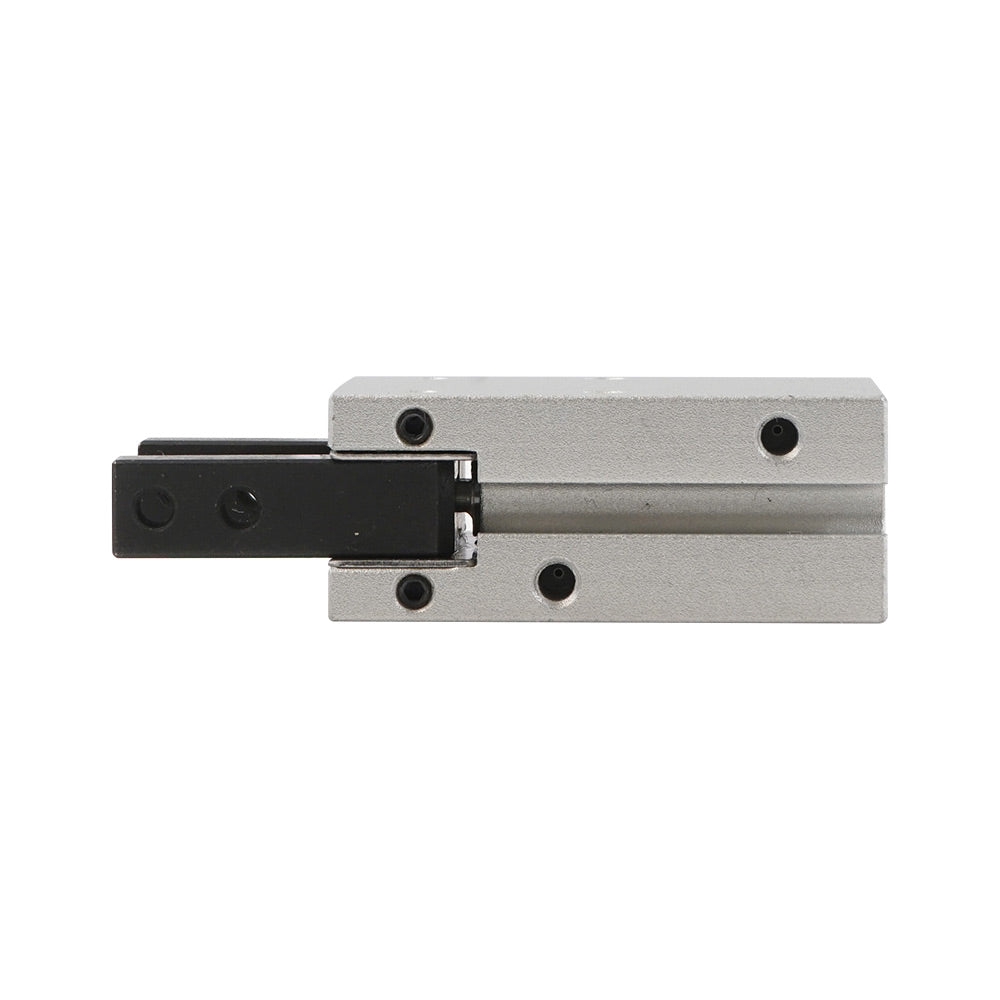

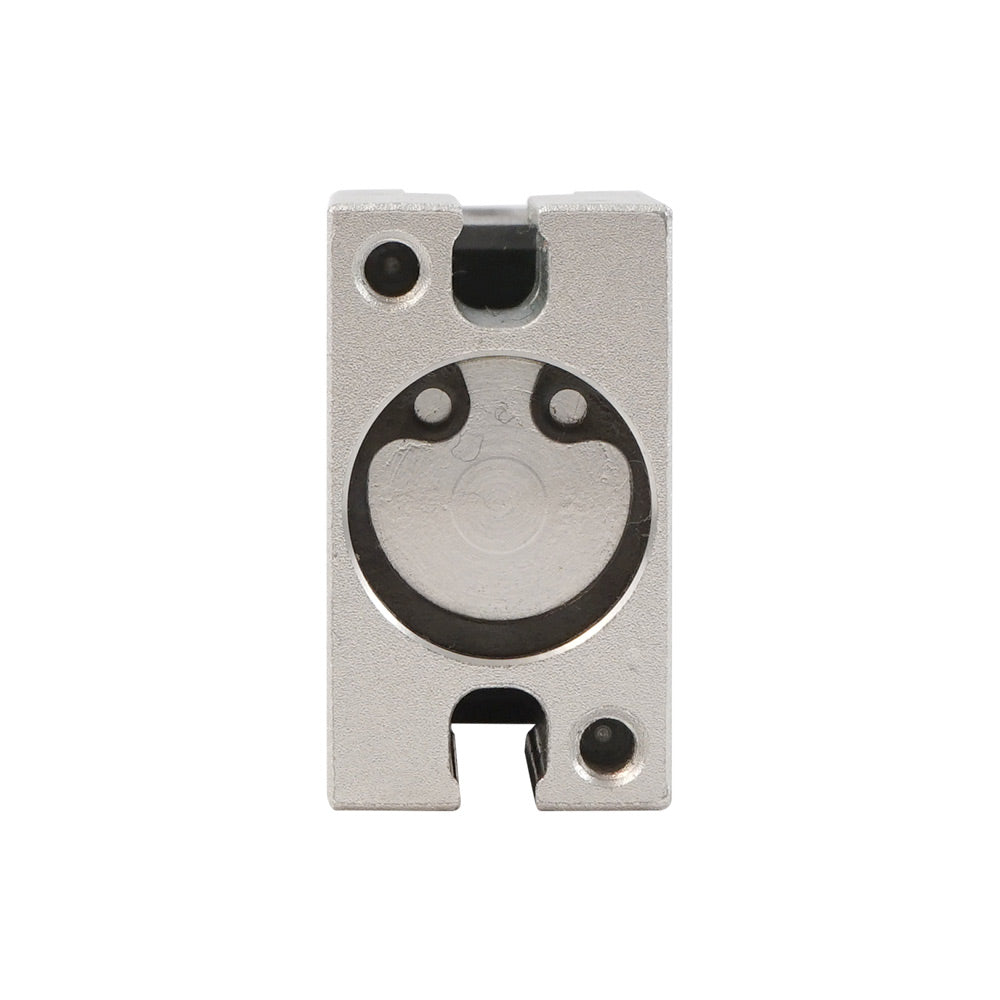

El pistón lleva de serie un anillo magnético que permite utilizar un sensor de posición magnético. El sensor de posición se desliza a lo largo de las ranuras de la carcasa y se fija con un tornillo de fijación.

Pros:

• Gracias a su forma angular, puede utilizarse con diferentes formas y tamaños de piezas

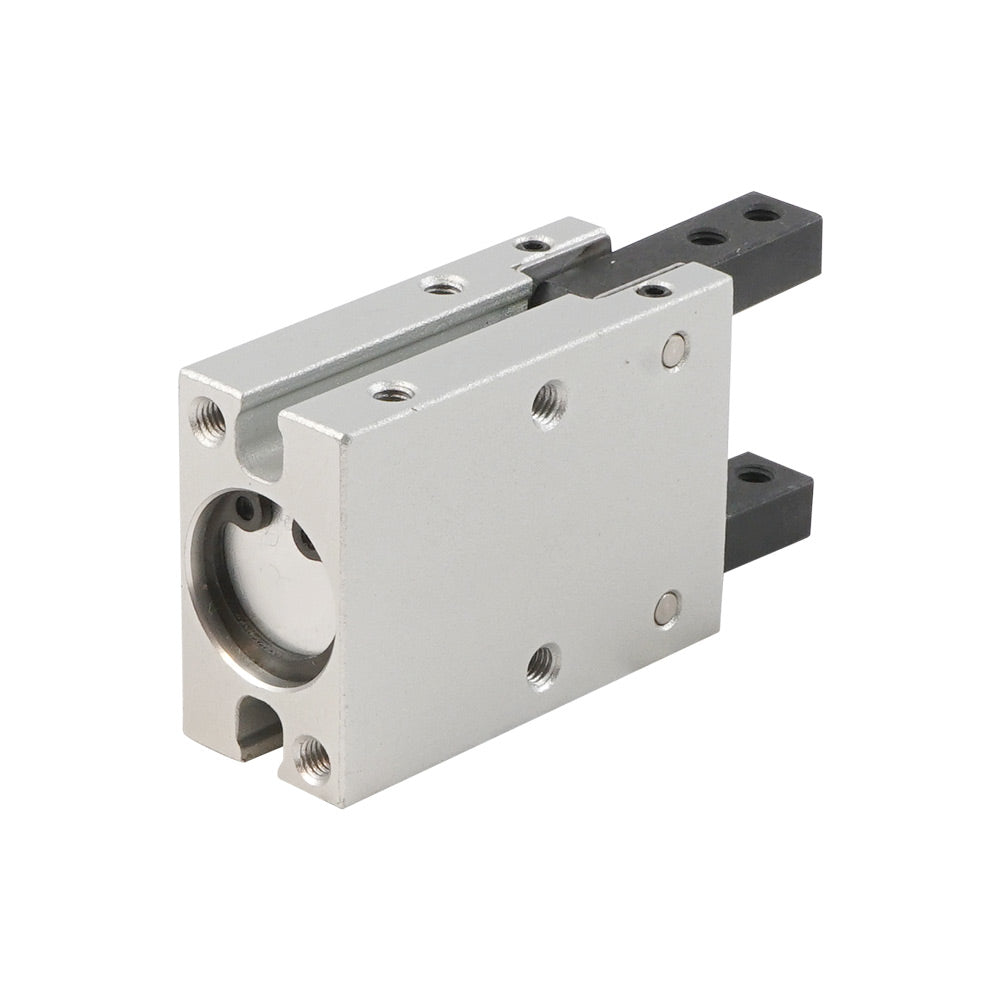

• Dispone de tres interfaces de montaje, lo que permite flexibilidad y muchas opciones de diseño
• Adecuado para un sensor de posición magnético gracias al pistón magnético
• Un diseño de dedos a medida puede acoplarse fácilmente a la mandíbula, sustituyendo los dedos actuales, para agarrar de forma óptima su pieza de trabajo

Contras:

• Sólo para la sujeción externa, seleccione una pinza de muelle cerrado o de doble efecto para la sujeción interna
• Las mandíbulas no pueden abrirse 180 grados como el Mindman MCHY
• Si el objeto tiene dos superficies planas opuestas, elija una pinza paralela. Pueden manejar algunas variaciones dimensionales
• No se puede utilizar en ambientes helados

Serie MCHA
