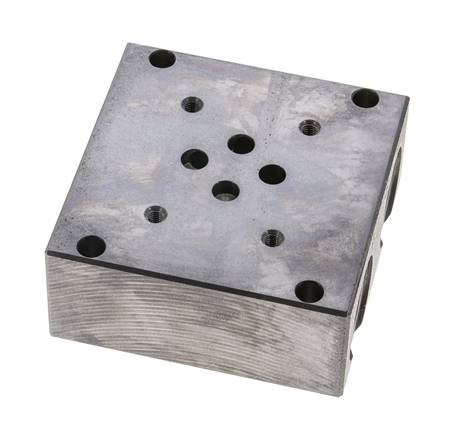

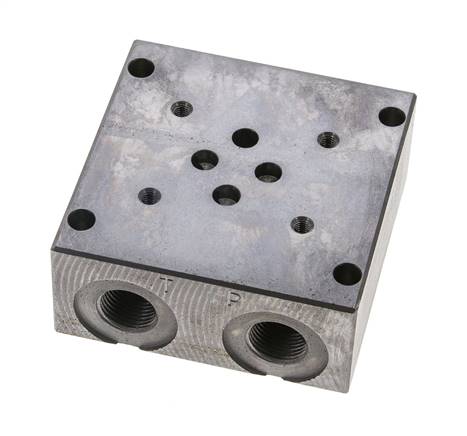

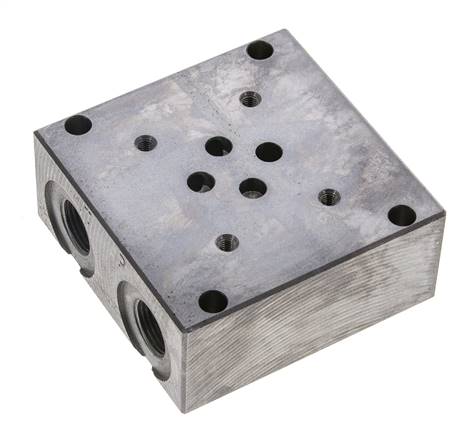

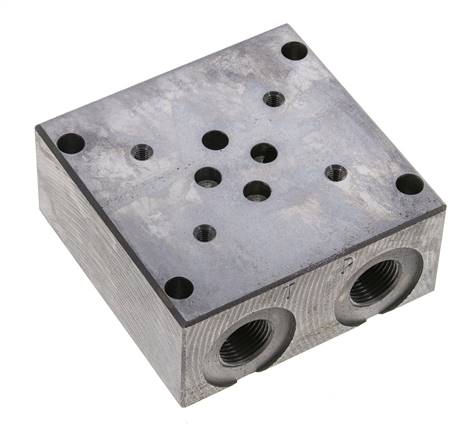

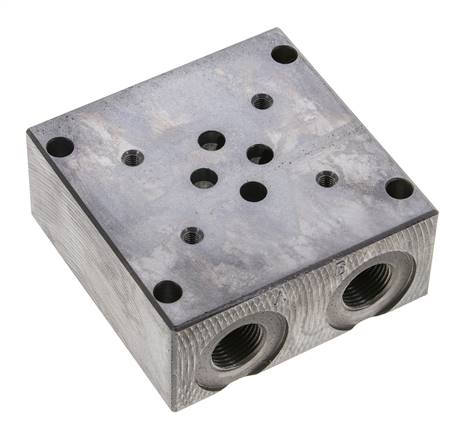

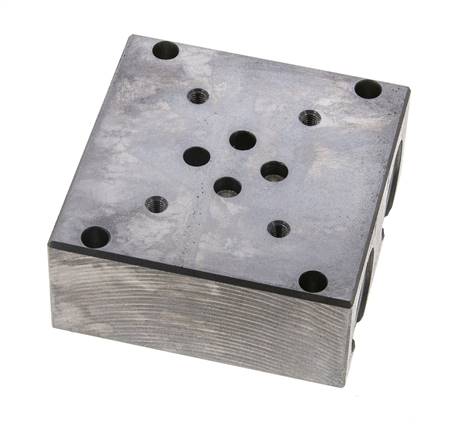

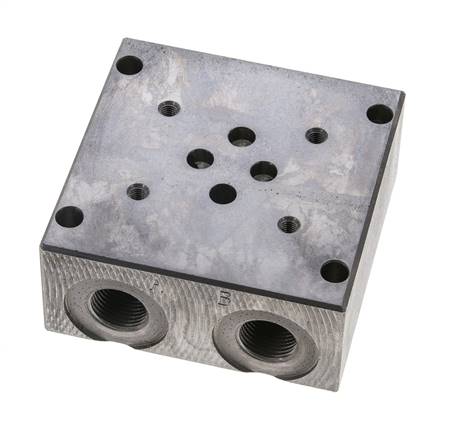

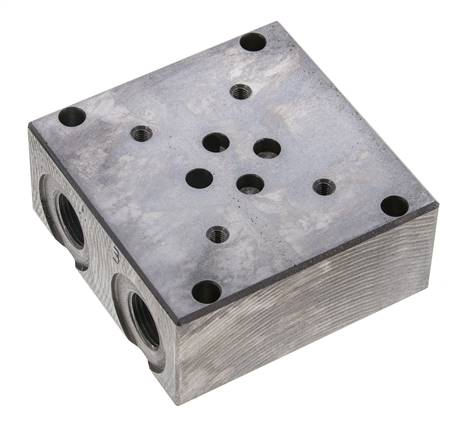

Placa base NG6 (D03) 1 posición sin válvula de alivio de presión 315bar

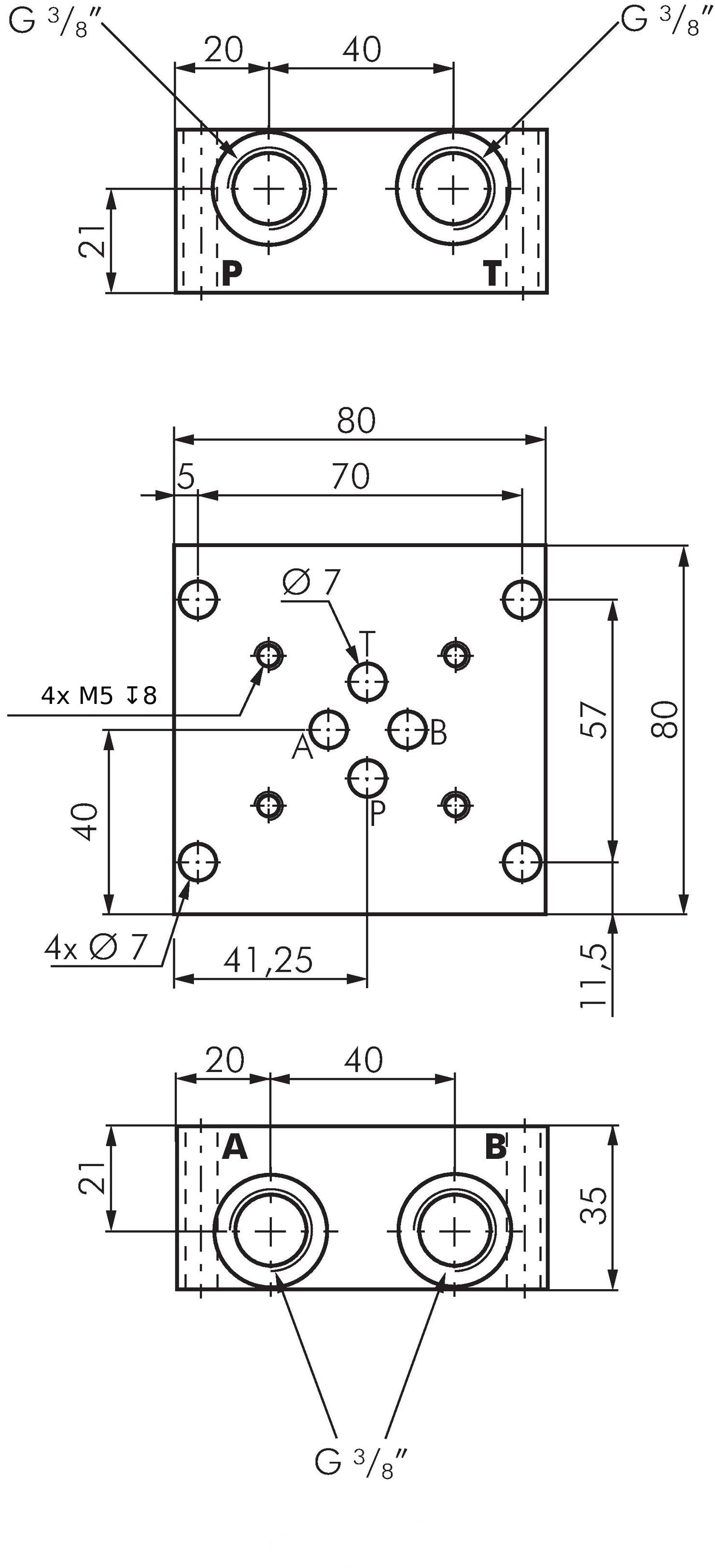

A diferencia de las placas múltiples, P y T no están taladradas de lado a lado, y la placa se fija desde arriba mediante cuatro taladros para tornillos de fijación M5. Admite hasta 50 l/min, más que las placas múltiples. Fije la válvula o la pila de válvulas con cuatro tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9, no incluidos. Proteja el circuito con una válvula de alivio de presión independiente, o elija la placa base individual con válvula de alivio de presión.

Ventajas:

• Hasta 50 l/min, más que las placas múltiples
• Placa base individual compacta, 80 mm de longitud
• Montaje desde arriba con cuatro tornillos de fijación M5

Desventajas:

• P y T no están taladradas de lado a lado - para canales P y T pasantes, elija una placa múltiple
• Sin válvula de alivio de presión - instale una en el circuito, o elija la placa con válvula de alivio de presión
• Tornillos de fijación de la válvula no incluidos

Serie:

Placas base de fundición para válvulas NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), de una a ocho posiciones. Las válvulas o pilas de válvulas se colocan encima. Cada posición tiene sus propias conexiones A y B (G3/8) en el lateral, mientras que P y T (G1/2) atraviesan la placa y se pueden usar desde cualquiera de los extremos. Las placas se montan con roscas M8 en las caras frontales o a través de los taladros longitudinales para tornillos de fijación M5. Hay dos versiones disponibles: con una válvula de alivio de presión integrada ajustable de 100 a 315 bar, o sin ella. Presión de trabajo de hasta 315 bar, caudal nominal de hasta 30 l/min (placa individual sin válvula de alivio de presión: 50 l/min), de -20 a +80 °C. Las válvulas se fijan con tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9, apretados a 8,9 Nm.
