Placa base NG6 (D03) 5 posiciones sin válvula de alivio de presión 315bar

Las 5 posiciones comparten los canales P y T comunes, de modo que una línea de bomba y una línea de retorno alimentan todas las válvulas. Proteja el circuito con una válvula de alivio de presión independiente, o elija la placa con válvula de alivio de presión integrada. Monte la placa con las cuatro roscas M8 de las caras frontales o a través de los taladros longitudinales para tornillos de fijación M5. Fije cada válvula o pila de válvulas con cuatro tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9, no incluidos. Cierre las posiciones sin usar con una placa ciega.

Ventajas:

• P y T utilizables desde cualquiera de los extremos
• Disposición de taladros estándar NG6 / D03 en cada posición
• Las posiciones sin usar se pueden cerrar con una placa ciega

Desventajas:

• Sin válvula de alivio de presión - instale una en el circuito, o elija la placa con válvula de alivio de presión
• Caudal nominal de hasta 30 l/min
• Tornillos de fijación de la válvula no incluidos

Serie:

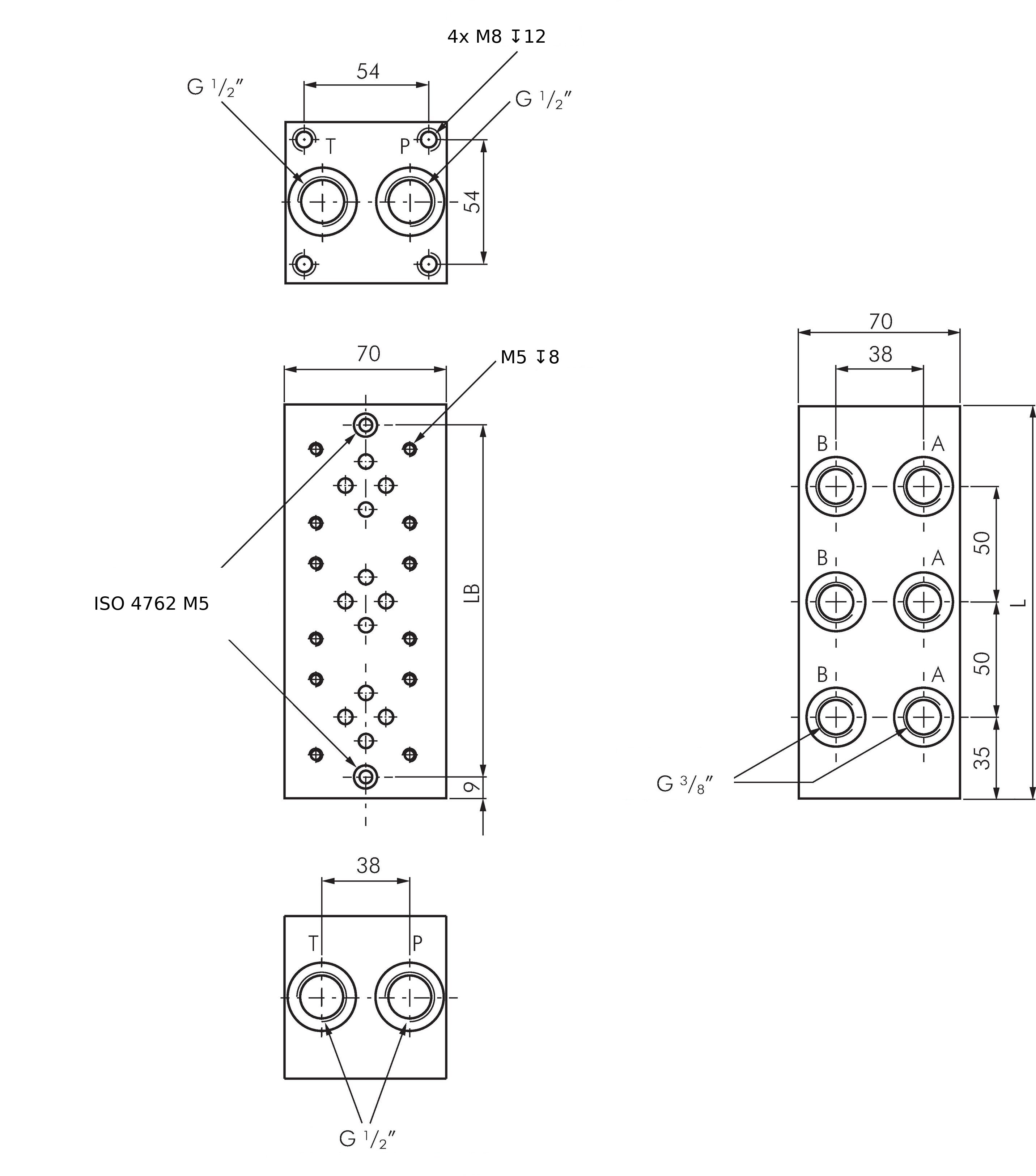

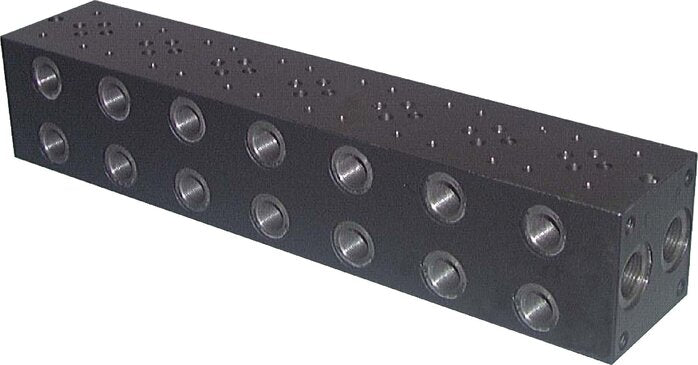

Placas base de fundición para válvulas NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), de una a ocho posiciones. Las válvulas o pilas de válvulas se colocan encima. Cada posición tiene sus propias conexiones A y B (G3/8) en el lateral, mientras que P y T (G1/2) atraviesan la placa y se pueden usar desde cualquiera de los extremos. Las placas se montan con roscas M8 en las caras frontales o a través de los taladros longitudinales para tornillos de fijación M5. Hay dos versiones disponibles: con una válvula de alivio de presión integrada ajustable de 100 a 315 bar, o sin ella. Presión de trabajo de hasta 315 bar, caudal nominal de hasta 30 l/min (placa individual sin válvula de alivio de presión: 50 l/min), de -20 a +80 °C. Las válvulas se fijan con tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9, apretados a 8,9 Nm.
