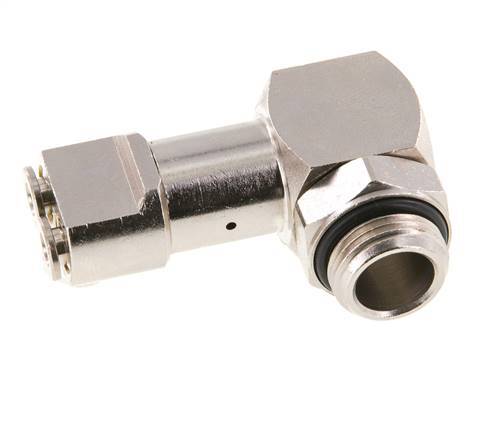

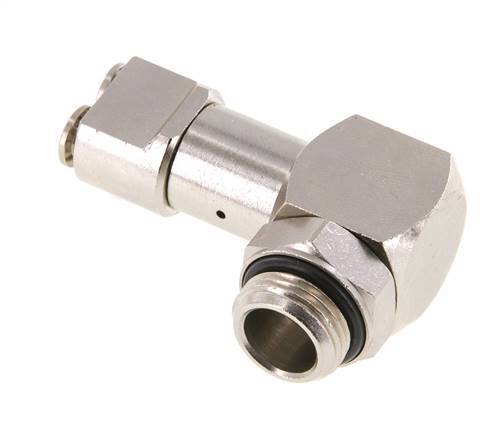

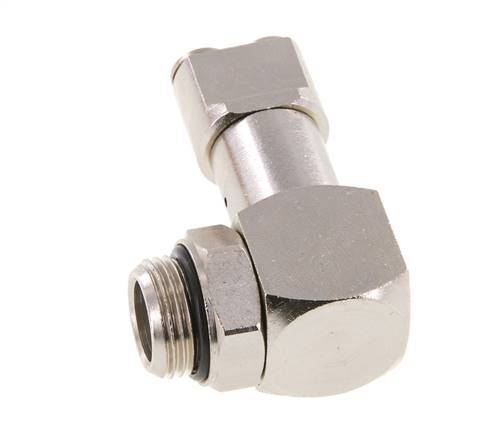

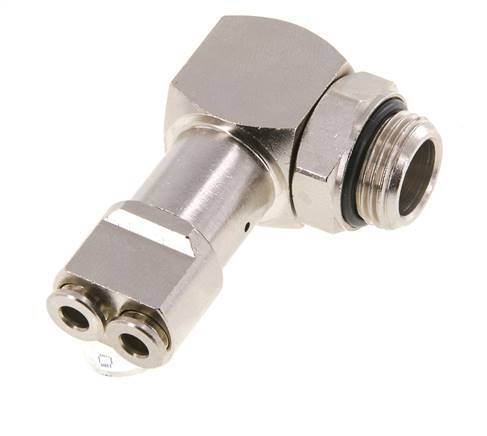

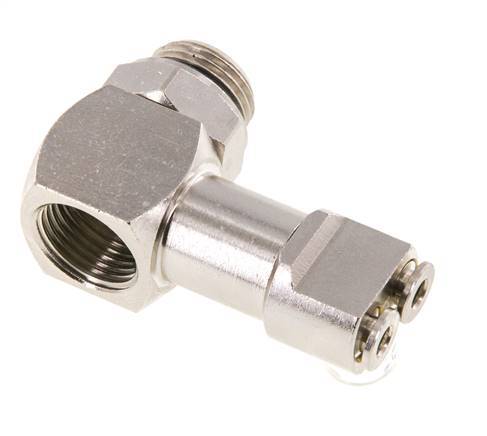

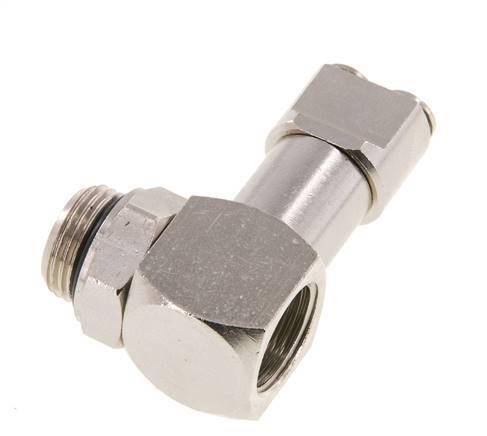

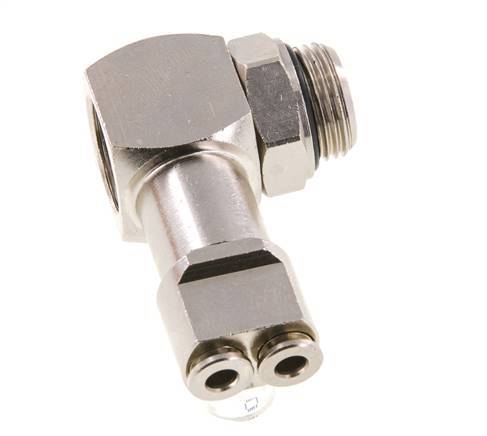

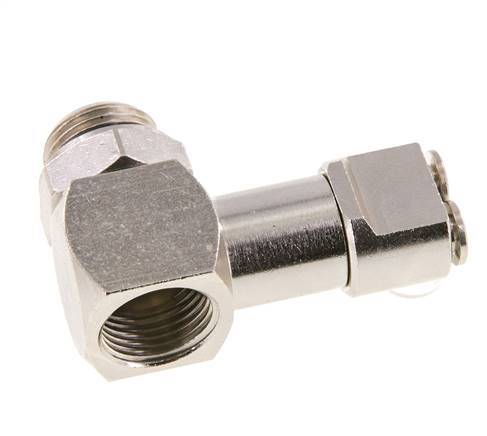

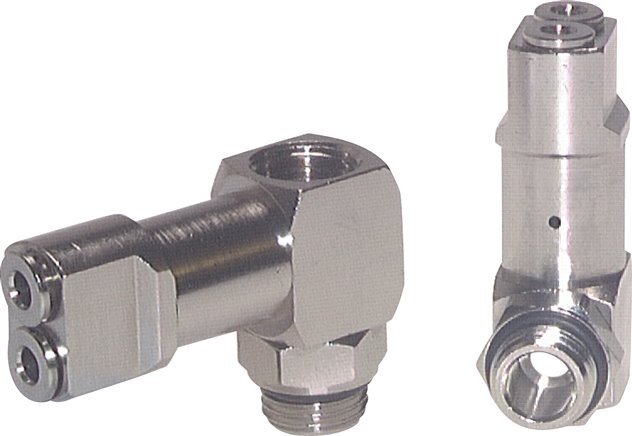

Racor neumático Sensor 3/8'' 4 mm

Este sensor neumático se utiliza para detectar la posición final de un cilindro. Funciona midiendo la caída de presión en la cámara de salida del cilindro cuando llega al final de la carrera. Los racores con sensor neumático sustituyen a los finales de carrera. El sensor se enrosca en los puertos neumáticos del cilindro. Conmuta a través de una señal neumática de la conexión de entrada de señal a la conexión de salida de señal si la conexión roscada no muestra presión. Dispone de puertos de conexión G 3/8 pulgadas macho/hembra y dos puertos de conexión push-in de 4 mm para señal de entrada/salida. El rango de presión de funcionamiento es de 3 a 10 bar (43,51 a 145,04 psi). La presión de reacción es de 0,3 bar (4,35 psi) y el tiempo de conmutación es de 3 ms.

Advertencia:Los racores de señalización detectan la llegada a la posición final sólo cuando se produce una caída de presión. Sin embargo, esta caída de presión también puede producirse si se bloquea la trayectoria de movimiento del cilindro. Los interruptores de cilindro neumático, que reaccionan directamente al campo magnético de un pistón magnético, se recomiendan si existe riesgo de que se produzca un bloqueo de este tipo.
