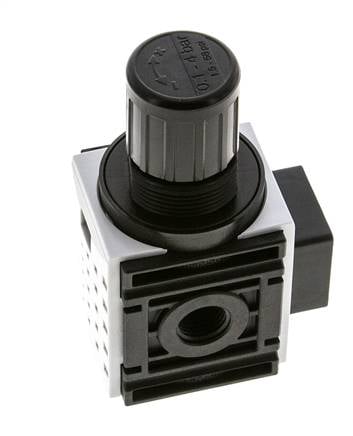

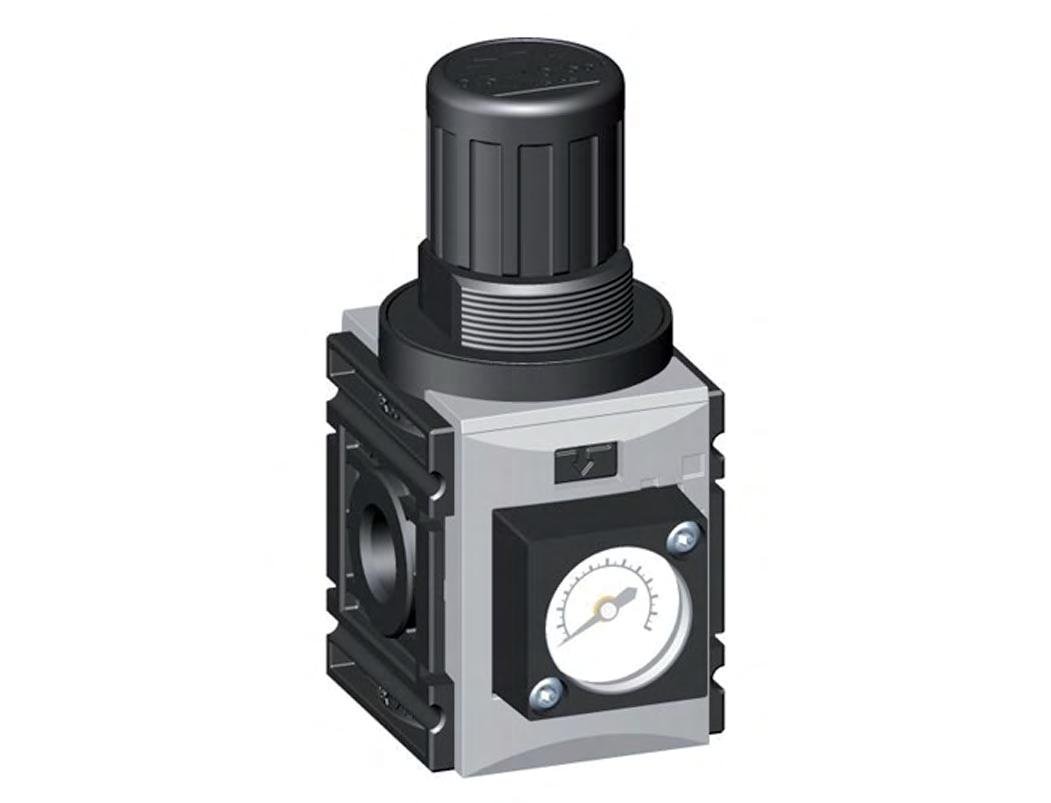

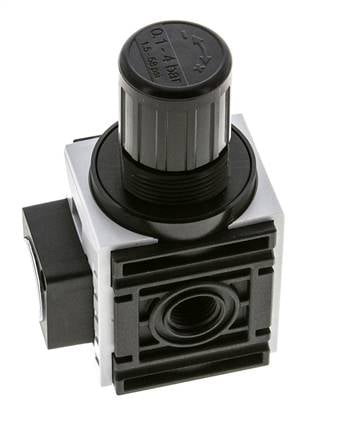

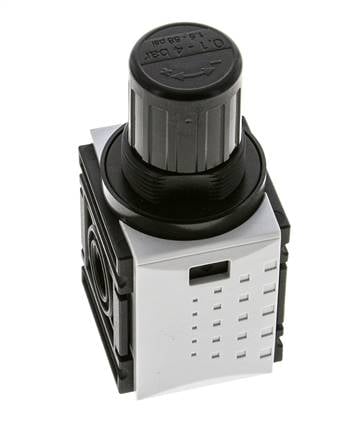

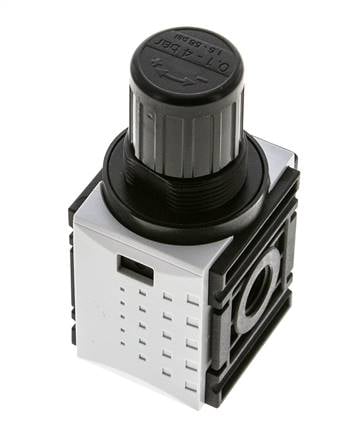

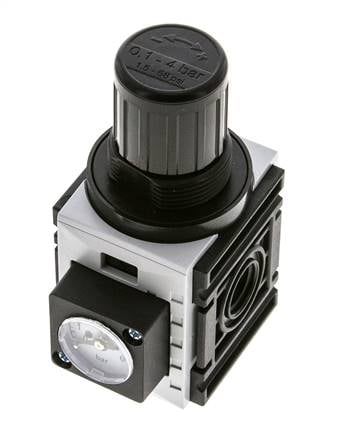

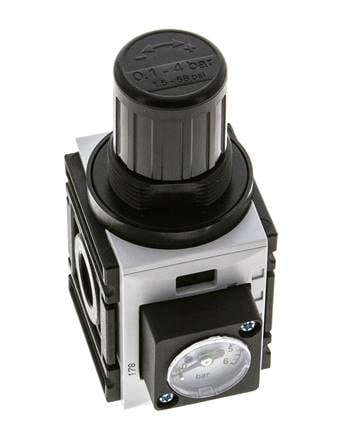

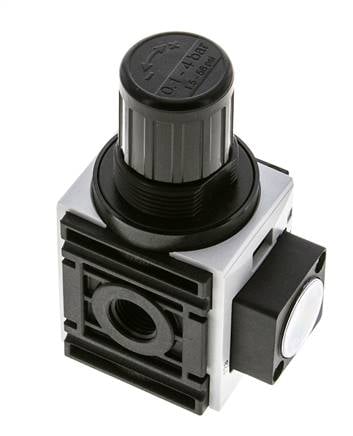

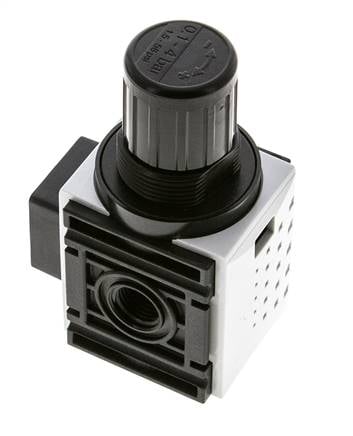

Regulador de presión para ensamblaje de colector G1/4'' 1000l/min 0.2-4.0bar/3-58psi PA Futura 0

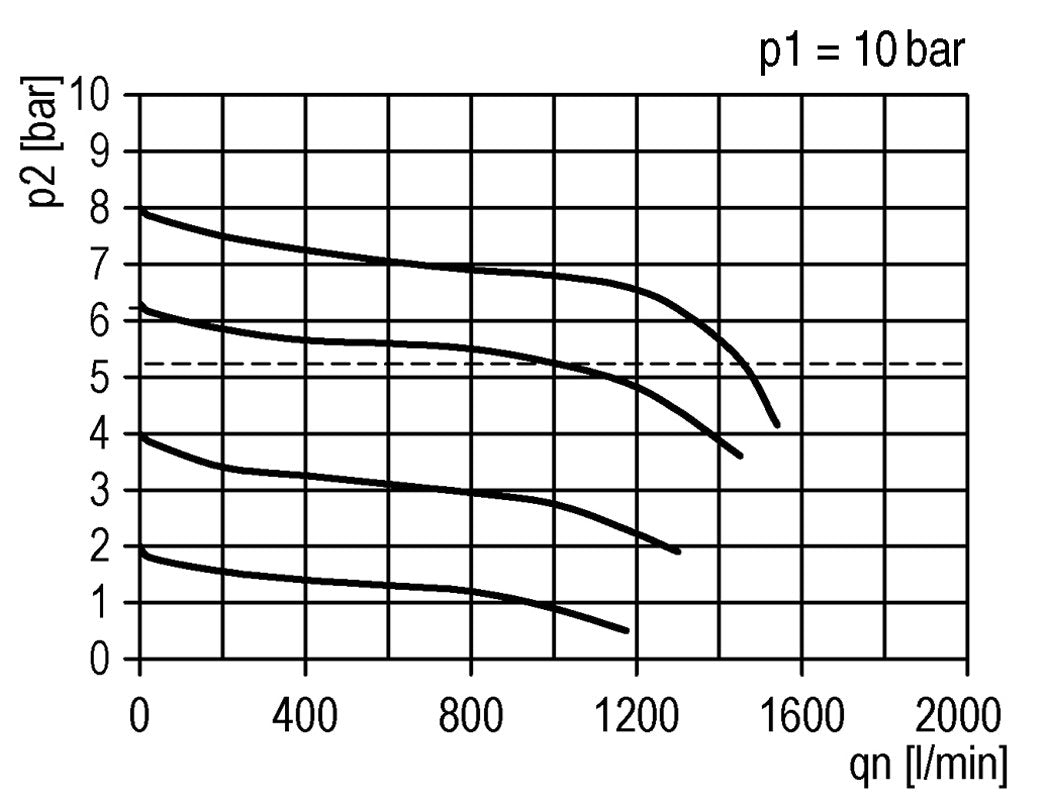

El regulador de presión ajusta la presión continuamente hasta un nivel estable, incluso cuando la presión de entrada varía. El nivel puede ajustarse entre 0,2 y 4,0 bar (3 a 58 psi). Este modelo tiene puertos G 1/4 de pulgada. El caudal máximo es de 1000 l/min. Tenga en cuenta que el caudal máximo por sí solo no proporciona suficiente información para el dimensionamiento adecuado. Utilice la curva de caudal para determinar si la caída de presión (droop) dentro de su rango de caudal esperado es aceptable. La curva de caudal muestra el caudal para una presión de entrada establecida con múltiples presiones de salida. Para cada presión de salida, se puede ver cómo cambia la presión con el aumento del caudal. Se recomienda utilizar el dispositivo en el rango plano de la curva, y no en el principio o el final de la misma. Tenga en cuenta que el regulador de presión controla la presión de salida, no el caudal. La presión de salida puede ajustarse tirando del volante hacia arriba y girando.

La presión máxima de entrada es de 12,0 bar (174 psi) y el rango de temperatura está entre -10 y 50 °C (14 y 122 °F). Hay una válvula de alivio de presión incorporada en el lado de salida cuando se supera la presión establecida. El material de la carcasa es de PA 66. Este regulador de presión está diseñado para trabajar con conjuntos de colectores con suministro de aire pasante. Cada regulador puede configurarse con un rango de presión separado e independiente.

Los soportes de montaje deben pedirse por separado.
