Regulador de presión para ensamblaje de colector G1/4'' 2250l/min 0.2-6.0bar/3-87psi de fundición de zinc Multifix 1

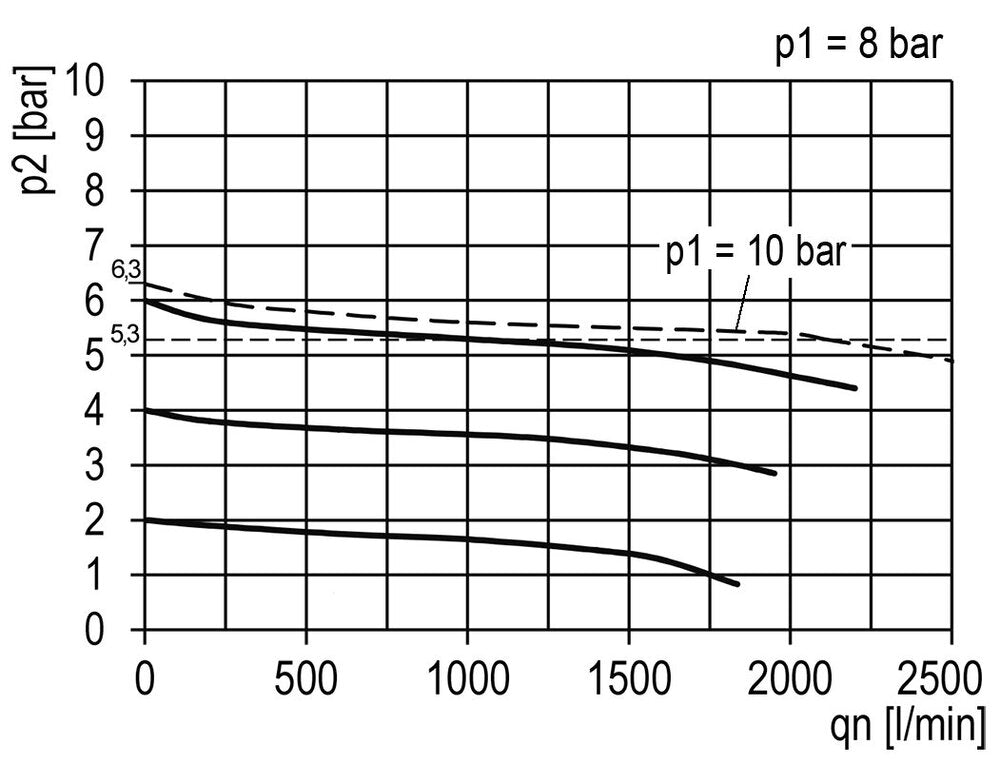

El regulador de presión ajusta la presión continuamente a un nivel estable, incluso cuando la presión de entrada varía. El nivel puede ajustarse entre 0,2 y 6,0 bar (3 y 87 psi). Este modelo tiene puertos G 1/4 de pulgada. El caudal máximo es de 2250 l/min. Tenga en cuenta que el caudal máximo por sí solo no proporciona información suficiente para un dimensionamiento adecuado. Utilice la curva de caudal para determinar si la caída de presión (droop) dentro de su rango de caudal esperado es aceptable. La curva de caudal muestra el caudal para una presión de entrada establecida con múltiples presiones de salida. Para cada presión de salida, puede verse cómo cambia la presión al aumentar el caudal. Se recomienda utilizar el dispositivo en la zona plana de la curva, y no al principio o al final de la misma. Tenga en cuenta que el regulador de presión controla la presión de salida, no el caudal. La presión de salida puede ajustarse tirando del volante hacia arriba y girándolo. Se puede bloquear después del ajuste empujando el volante hacia dentro.

La presión máxima de entrada es de 16,0 bar (232 psi) y el rango de temperatura oscila entre -10 y 60 °C (14 y 140 °F). Hay una válvula de alivio de presión incorporada en el lado de salida cuando se supera la presión establecida. El material de la carcasa es fundición inyectada de zinc. El manómetro está integrado en el botón de ajuste. Este regulador de presión está diseñado para funcionar con conjuntos de colectores con suministro de aire pasante. Cada regulador puede configurarse con un rango de presión separado e independiente.

Los soportes de montaje deben pedirse por separado.
