Schneider Electric Comb Rail - A9XPH524
Aviso: Este producto será descontinuado en el futuro

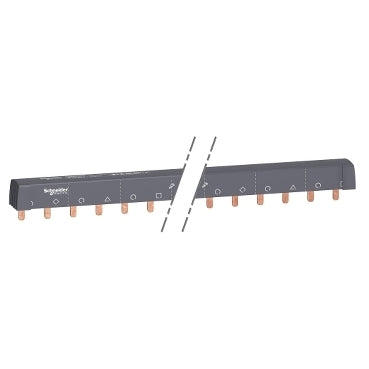

Este carril peine de la serie Acti9 de Schneider Electric Merlin Gerin se utiliza para interconectar la(s) fase(s) y el neutro. El carril terminal aislado dispone de 2 polos y 24 módulos. Además, el carril peine tiene una sección transversal de 16 mm² y una corriente continua nominal de 100 A.
Aviso: Este producto será descontinuado en el futuro
Descripción
Esta barra colectora horizontal Acti 9 con módulos de 18 mm es adecuada para Acti 9 iC60 o Acti 9 iK60 y se puede cortar. Este producto está diseñado para 3 (N+L) instalaciones. El tipo es N-L1-N-L2-N-L3 (Neutro, Línea). Se trata de un juego de 1 aparato. Es apto para 12 dispositivos (1P+N). La longitud es de 430 mm.
El número total de módulos de 18 mm es de 24. El diámetro del pasador es de 16 mm2. El tipo de conexión eléctrica es PIN. El número de fases es 3 y el número de polos es 4. La corriente nominal de funcionamiento Ie a 40°C es de 100A. La corriente de cortocircuito Isc es compatible con la capacidad de disparo de los disyuntores Schneider Electric. La tensión nominal de aislamiento Ui es de 500VAC. La tensión nominal de funcionamiento de la Ue es de 415 V CA. El color del dispositivo es blanco (RAL 9003). El grado de contaminación es 3.
Según la norma IEC 60695-2-1, la resistencia al fuego a 960°C en 30 años es autoextinguible. Cumple las normas IEC 60947-7-1 e IEC 61439-2.
