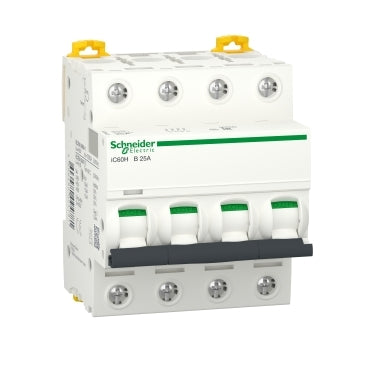

Schneider Electric Interruptor automático - A9F88425

Este Acti9 iC60H es un disyuntor de baja tensión multiestándar con conexiones de doble túnel. Se trata de un disyuntor 4P con 4 polos protegidos. Tiene una corriente nominal de 25 A y una característica de desconexión B. La capacidad de corte de este disyuntor es de 10.000 A a 400 VCA según la norma EN/IEC 60898-1 (norma doméstica) y de 30 kA a 220 VCA a 240 VCA según la norma EN/IEC 60947-2 (norma industrial).

Este disyuntor iC60N cumple tanto la norma nacional EN/IEC 60898-1 como la norma industrial EN/IEC 60947-2. Este disyuntor protege los circuitos de potencia contra cortocircuitos y corrientes de sobrecarga. El exclusivo indicador VisiTrip acorta la búsqueda del disyuntor cortado (disparado) marcándolo claramente. La indicación verde de VisiSafe garantiza la apertura física de los contactos, por lo que el mantenimiento puede realizarse a continuación. El mecanismo de corte rápido prolonga la vida útil de este componente.

Este disyuntor de Schneider Electric tiene una vida eléctrica de hasta 10.000 ciclos y una vida mecánica de hasta 20.000 ciclos. La tensión de aislamiento asignada a Ui es de 500 VCA. Su limitación de clase 3 (según EN/IEC60898-1) reduce el coste de protección del circuito de potencia. Se puede montar en un carril DIN para una instalación modular. La anchura de este disyuntor es de 4 módulos de 18 mm. El grado de contaminación es 3 y la categoría de sobretensión es IV.

Este producto se ejecuta en color blanco (RAL9003). Las dimensiones son 72 mm (ancho) x 85 mm (alto) x 78,5 mm (fondo). El peso es de 0,5 kg. Según la norma IEC 60529, el grado de protección es IP20. El grado de protección llega hasta IP40 cuando se monta en una carcasa modular con aislamiento de clase II. La temperatura de funcionamiento oscila entre -35°C y 70°C. La temperatura de almacenamiento oscila entre -40°C y 85°C.
