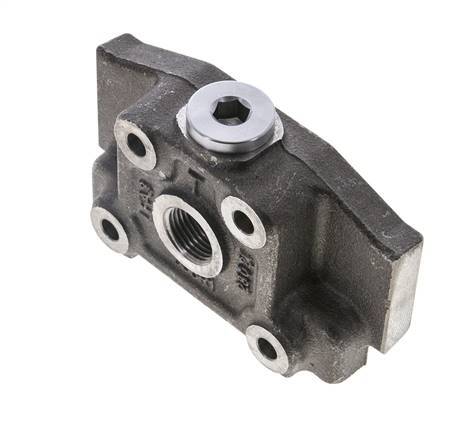

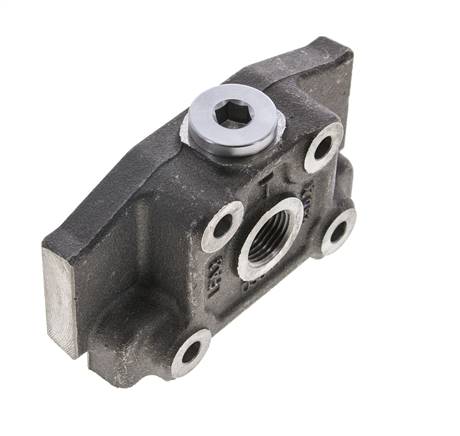

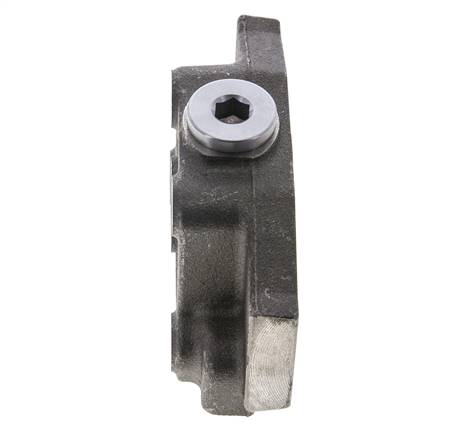

Sección de salida de válvula hidráulica de palanca manual, conexión de depósito G1/2
Sección de salida para bloques modulares de válvulas hidráulicas de palanca manual. Cierra el bloque y devuelve el aceite al depósito por la conexión T (G1/2), incluida la circulación sin presión de P a T cuando todas las palancas están en posición neutra. Presión de retorno máx. 35 bar. Juntas de NBR, para hidráulica con aceite mineral de -30 a +90 °C.
- Precio normal
- €60,39
- Precio normal
- €49,91
Descripción

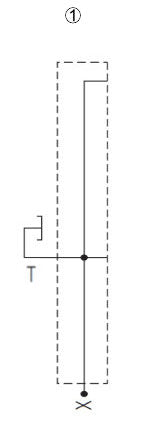

La sección de salida cierra el otro extremo del bloque de control, opuesto a la sección de entrada. Todo el caudal de retorno y la circulación en posición neutra salen del bloque por aquí, por lo que debe mantener la presión en la línea de retorno por debajo de 35 bar. Para bloquear la circulación sin presión con una bomba de cilindrada variable, o para pasar el caudal de la bomba a un segundo bloque de válvulas, añada el módulo de centro cerrado / power beyond. Combínela con una sección de entrada, una a nueve secciones de palanca y el juego de tirantes para ese número de secciones, que se piden por separado.
Ventajas:
- Retorno sin presión del caudal de la bomba en posición neutra
- Admite el módulo de centro cerrado o power beyond
- Una sección de salida admite hasta nueve secciones de palanca
Desventajas:
- No es una válvula por sí sola - necesita una sección de entrada, secciones de palanca y un juego de tirantes
Serie:

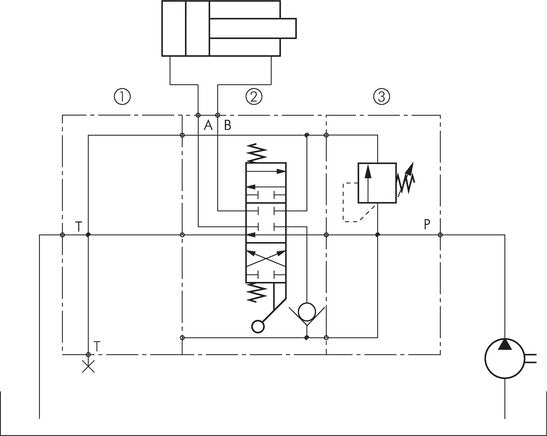

Válvulas de palanca manual hidráulicas modulares para máquinas móviles e industriales. Un bloque de control se compone de una sección de entrada con válvula de alivio de presión regulable (40 a 320 bar), de una a nueve secciones de palanca y una sección de salida, unidas con el juego de tirantes correspondiente al número de secciones. Las secciones de palanca son de doble efecto, con A y B bloqueadas o abiertas a depósito en posición neutra, o de simple efecto con A bloqueada. En posición neutra, el caudal de la bomba retorna sin presión al depósito por un canal de derivación en neutro. De serie, las palancas vuelven por muelle a la posición neutra; los kits de enclavamiento las mantienen en la posición 1, 2 o en ambas. Un kit opcional proporciona centro cerrado para una bomba de cilindrada variable, o power beyond hacia un segundo bloque. Conexiones P y T G1/2, conexiones A y B G3/8. Presión de entrada de hasta 320 bar, presión de retorno máx. 35 bar. Caudal nominal de 50 l/min para bloques con 1 o 2 secciones de palanca, 45 l/min para 3 a 5, 40 l/min para 6 o 7 y 35 l/min para 8 o 9. Cuerpos de acero y plástico, juntas de NBR, para aceite mineral de 10 a 300 mm²/s de -30 a +90 °C. También conocidas como distribuidores seccionales.
