Sección de válvula hidráulica de palanca manual 4/3 vías centro flotante 320bar

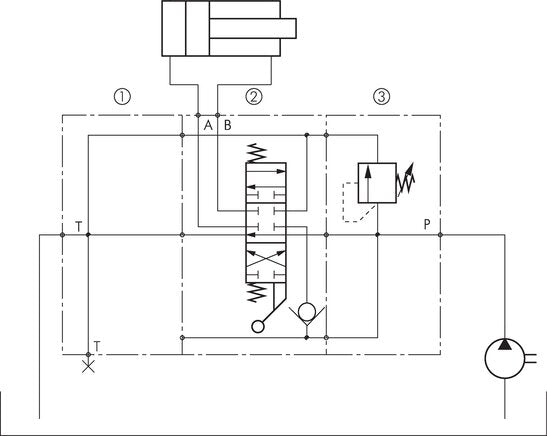

Mueva la palanca 13° hacia uno u otro lado para accionar el cilindro o el motor en un sentido o en el otro. Al soltarla, vuelve a neutro por muelle: A y B están abiertas a depósito, por lo que el actuador no queda sujeto y puede seguir la carga. Por cada sección pasa un canal de derivación en neutro. En neutro está abierto, de modo que el caudal de la bomba pasa a la siguiente sección y vuelve al depósito sin presión, lo que resulta adecuado para una bomba de engranajes. Pida por separado la sección de entrada, la sección de salida y el juego de tirantes correspondiente. Para mantener el actuador en neutro, elija la sección con A y B bloqueadas.

Ventajas:

• El actuador flota libremente en neutro (A y B abiertas a depósito)
• Circulación sin presión en neutro, adecuada para bombas de engranajes
• Retorno por muelle a neutro, kits de enclavamiento disponibles
• Hasta nueve secciones en un bloque de control

Desventajas:

• Requiere una sección de entrada, una sección de salida y un juego de tirantes - pídalos por separado
• No mantiene el actuador en neutro - para mantenerlo, elija la sección con A y B bloqueadas
• El caudal nominal disminuye al añadir secciones: 45 l/min a partir de 3, 35 l/min con 8 o 9 secciones

Serie:

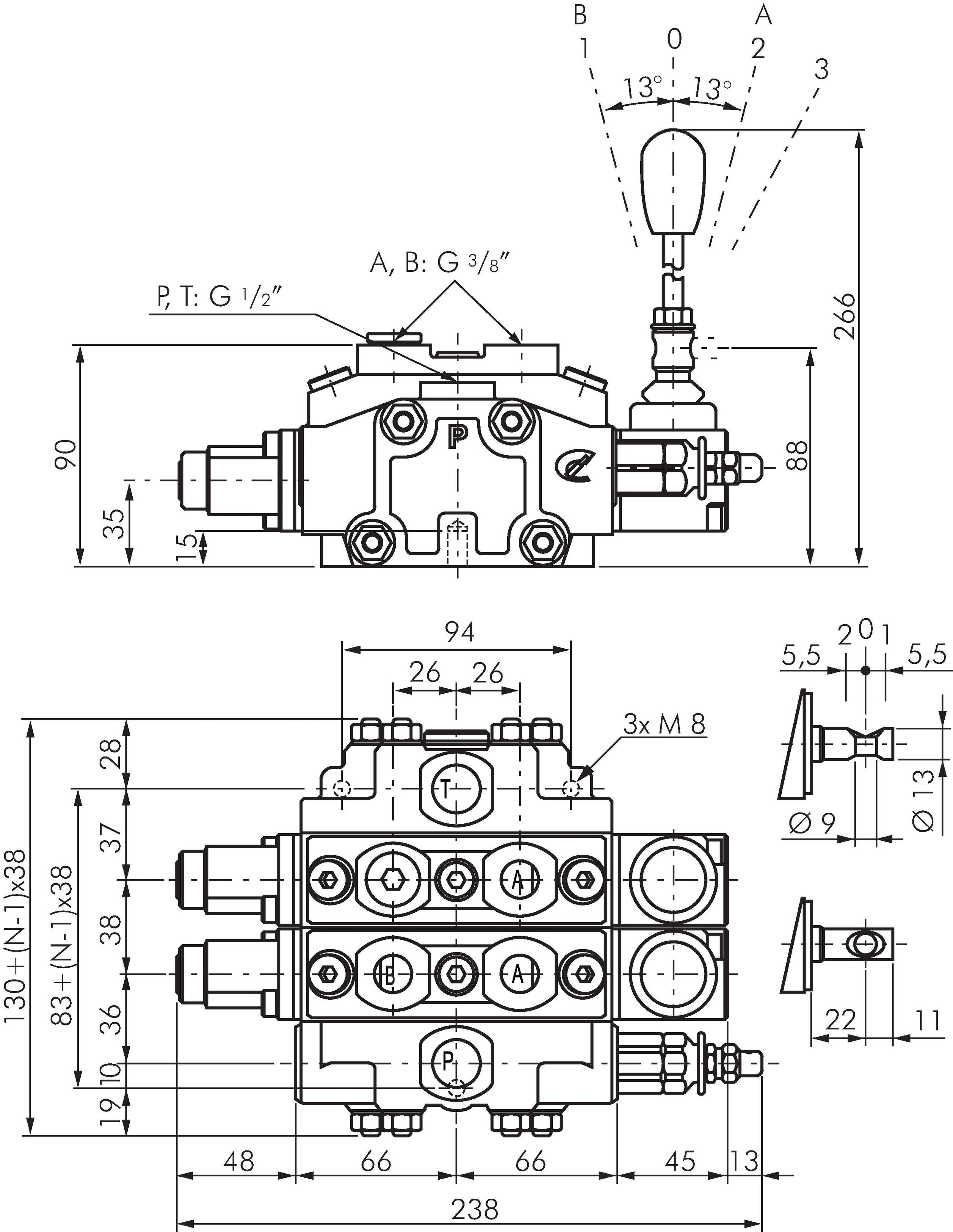

Válvulas de palanca manual hidráulicas modulares para máquinas móviles e industriales. Un bloque de control se compone de una sección de entrada con válvula de alivio de presión regulable (40 a 320 bar), de una a nueve secciones de palanca y una sección de salida, unidas con el juego de tirantes correspondiente al número de secciones. Las secciones de palanca son de doble efecto, con A y B bloqueadas o abiertas a depósito en posición neutra, o de simple efecto con A bloqueada. En posición neutra, el caudal de la bomba retorna sin presión al depósito por un canal de derivación en neutro. De serie, las palancas vuelven por muelle a la posición neutra; los kits de enclavamiento las mantienen en la posición 1, 2 o en ambas. Un kit opcional proporciona centro cerrado para una bomba de cilindrada variable, o power beyond hacia un segundo bloque. Conexiones P y T G1/2, conexiones A y B G3/8. Presión de entrada de hasta 320 bar, presión de retorno máx. 35 bar. Caudal nominal de 50 l/min para bloques con 1 o 2 secciones de palanca, 45 l/min para 3 a 5, 40 l/min para 6 o 7 y 35 l/min para 8 o 9. Cuerpos de acero y plástico, juntas de NBR, para aceite mineral de 10 a 300 mm²/s de -30 a +90 °C. También conocidas como distribuidores seccionales.
