Sensor de posición Reed PNP M8 10-30V DC - RCI

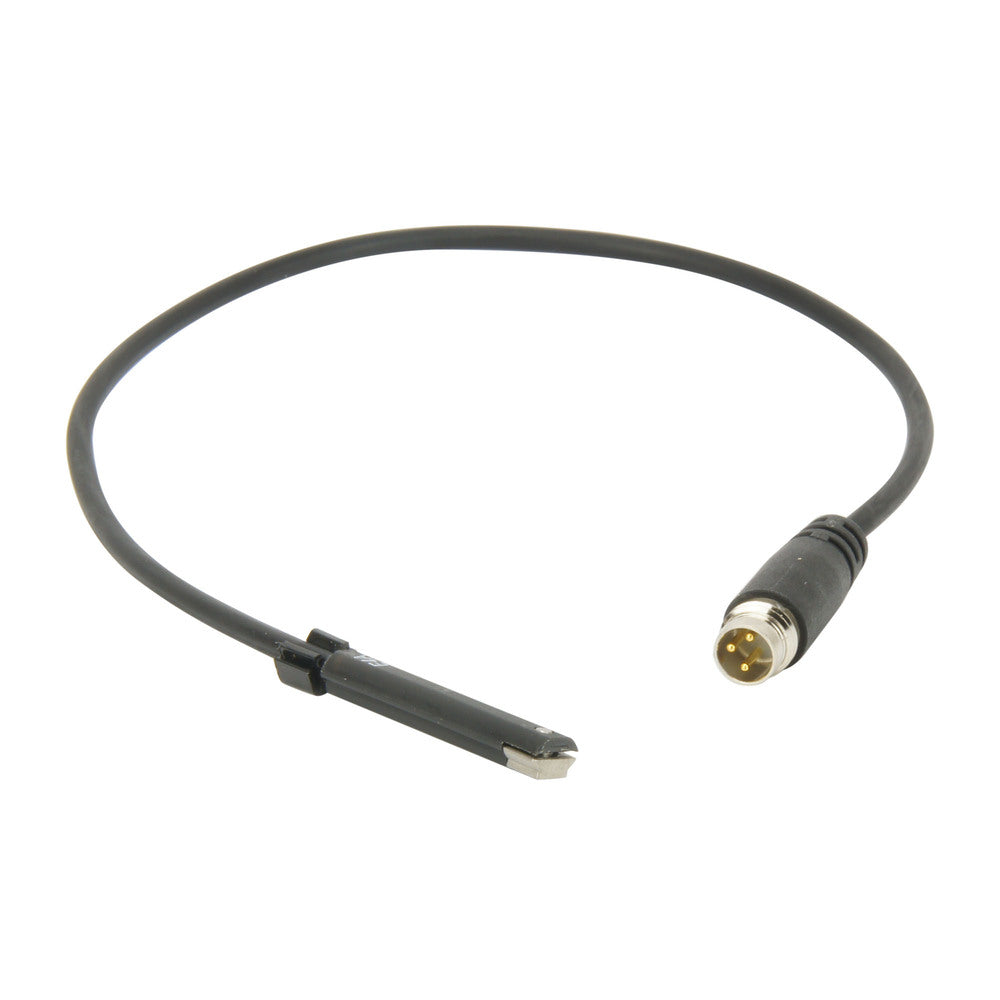

Este sensor de cilindro neumático ofrece retroalimentación de posición a los sistemas de control de maquinaria y equipos automatizados. Este interruptor de láminas, también llamado sensor de proximidad magnético, puede determinar de forma fiable la proximidad del pistón de un cilindro neumático gracias a un imán interno en el pistón. Cuando el pistón se mueve y el imán interno pasa por el sensor, la salida se pondrá en "ON" para señalar al sistema de control el estado (posición) del cilindro. Dependiendo de dónde se monte el sensor, puede detectar la extensión, la retracción o las posiciones individuales a lo largo del cuerpo del cilindro. Este sensor requiere 10 - 30 V CC. Este sensor presenta una configuración de salida PNP de 3 hilos, con un conector M8 para el cableado de alimentación. Dispone de un LED para la localización de averías y la indicación del estado de funcionamiento. Es importante tener en cuenta que la potencia máxima de entrada para este sensor es de 10 W y nunca debe superarse para evitar daños en el sensor. Para reducir el espacio de montaje, este sensor tiene un diseño compacto con una longitud de 30 mm, una altura de 4,7 mm y una anchura de 6,3 mm. Para mayor comodidad, este sensor se montará dentro de una ranura a lo largo del cuerpo del cilindro ISO 15552 o ISO 21287. A continuación, el sensor se fija en su sitio con el tornillo. Este sensor tiene una clasificación IP67, es adecuado para un rango de temperatura de -10 - 70 °C y tiene una carcasa de plástico. Lea el manual antes de conectar el sensor para evitar daños.

Pros

• Utiliza la fiable tecnología de interruptor de láminas para detectar la posición del cilindro
• Dimensiones reducidas para facilitar el montaje en cilindros neumáticos ISO 15552 o ISO 21287
• Cómodo conector M8 para el cableado de alimentación
• Temperatura de -10 - 70 °C
• Apto para entornos difíciles gracias a la clasificación IP67

Contras

• No se recomienda para aplicaciones de choque o vibración extremadamente elevados, pero para la mayoría de las aplicaciones será perfectamente adecuado
• Tiene un número finito de ciclos de conmutación, pero con una vida útil de más de 10 millones de ciclos de conmutación es más que suficiente para la mayoría de las situaciones.

Serie RCI

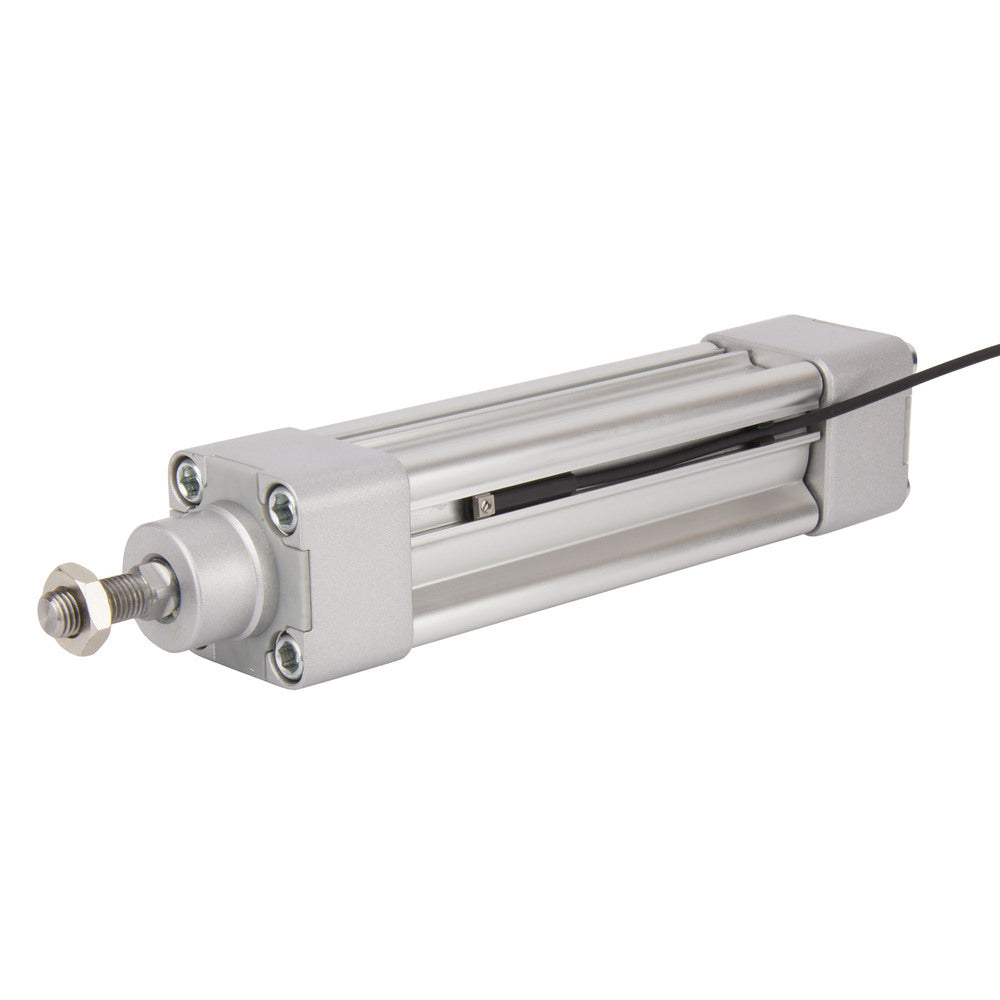

El sensor para cilindros neumáticos de la serie RCI de Mindman es un interruptor de láminas diseñado para cilindros ISO 15552 o 21287 que proporciona información de posición fiable, rápida y precisa a los sistemas de control. Su diseño compacto, con una longitud de 30 mm, una altura de 4,7 mm y una anchura de 6,3 mm, minimiza la superficie necesaria para el montaje. Se monta en el cilindro neumático dentro de una ranura a lo largo del cuerpo y se fija firmemente en su lugar mediante un tornillo de fijación. Pueden venir con un cable de varias longitudes o una conexión M8. El cableado se ofrece en configuraciones de 2 hilos (5-240 V CA/CC) o 3 hilos (10-30 V CC) con un indicador LED para la localización de averías y el estado de funcionamiento. Es apto para su uso en una amplia gama de entornos con un rango de temperatura de funcionamiento de -10 - 70 °C, clasificación IP67 y carcasa de plástico.
