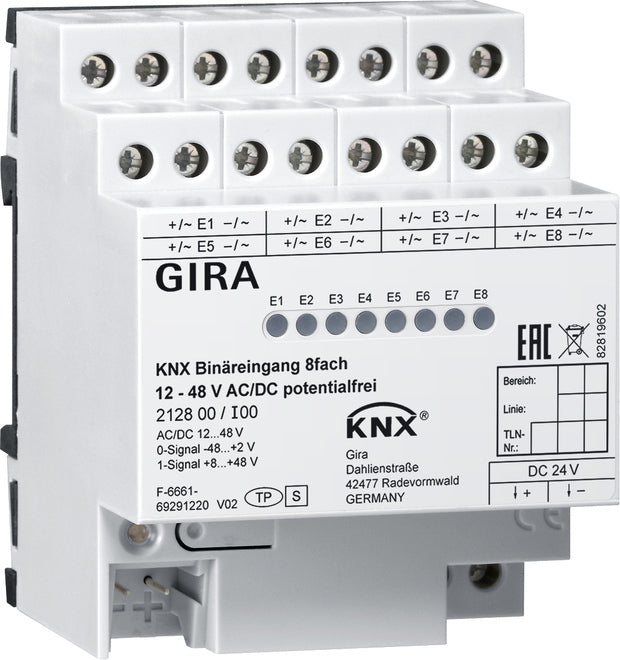

Sistema de bus de entrada binario Gira KNX DIN-Rail - 212800

Entrada binaria de voltaje cero, 8-gang 12 - 48 V AC DC para KNX. Las entradas binarias DRA plus DRA se utilizan para conectar contactos. Los procesos de conmutación de los contactos (por ejemplo, botón de luz de seguridad) se convierten en telegramas KNX. A las entradas se les pueden asignar varias funciones o bloquearse independientemente unas de otras en el proceso. La visualización de la señal es posible a través de los LED amarillos de estado.

Características: Cada entrada tiene una función completa. Todas las funciones orientadas a canales pueden parametrizarse por separado para cada entrada. Los telegramas de transmisión activa de las entradas pueden retrasarse globalmente en función del retorno de tensión del bus o de la programación del ETS. El rebote y el límite de velocidad de telegramas son configurables. Asignación libre de las funciones de conmutación, regulación, persiana, transmisor de valores y contador de impulsos a las entradas. Bloqueador para bloquear entradas individuales (polaridad del objeto de bloqueo ajustable) para las funciones de conmutación, regulación, persiana y transmisor de valores.

El comportamiento al recuperar la tensión de bus puede configurarse por separado para cada entrada. Función de conmutación: Para cada entrada se dispone de dos objetos de conmutación independientes (las órdenes de conmutación se pueden configurar individualmente), la orden para el flanco de subida y de bajada se puede configurar independientemente (ON, OFF, CAMBIAR, sin reacción), se puede seleccionar la transmisión cíclica independiente del objeto de conmutación en función del flanco o en función del valor del objeto.

Función de regulación: funcionamiento en una o dos superficies, posibilidad de ajustar el tiempo entre la regulación y la conmutación y el tamaño del paso de regulación, posibilidad de repetición de telegramas y de transmisión de telegramas de parada.

Función ciega: Se puede configurar el mando con flanco ascendente (sin función, ARRIBA, ABAJO, CAMBIAR), se puede configurar el concepto de funcionamiento (Paso - Mover - Paso o Mover - Paso), se puede configurar el tiempo entre funcionamiento corto y largo (sólo con Paso - Mover - Paso), se puede configurar el tiempo de ajuste de las lamas.

Función de transmisor de valores: es posible configurar el borde (botón como contacto NA, botón como contacto NC, interruptor) y el valor con el borde, es posible ajustar el valor con el botón manteniendo pulsado el botón para transmisores de valores, unidad auxiliar de escena luminosa con función de memoria y guardar la escena sin necesidad de llamarla previamente.

Función de contador de impulsos: El intervalo de recuento es ajustable, los bordes (recuento con borde anterior, recuento con borde posterior, recuento con borde anterior y posterior) son programables, se puede configurar el número de impulsos necesarios en la entrada, se puede configurar el número de recuentos necesarios para un cambio de contador, cada entrada incluye un contador principal y un contador intermedio, el contador principal y el contador intermedio pueden funcionar por separado como contador de avance o de retroceso, los valores inicial y final del contador pueden configurarse mediante parámetros u objetos de comunicación, el estado del recuento puede leerse mediante KNX o automáticamente, el rendimiento tras el funcionamiento del contador es programable, restablecimiento del contador de impulsos mediante KNX (restablecimiento del contador).

La entrada binaria dispone de ocho entradas independientes en el rango de tensión de 12 a 48 V que se conectan a las señales eléctricas. Evaluación de señales de tensión de corriente continua (CC) o alterna (CA). La entrada binaria dispone de una tensión auxiliar independiente de 24 V CC (SELV) para conectar contactos de tensión cero.

Se puede eliminar el mensaje de estado en caso de error con la tensión auxiliar en el bus. Existe la posibilidad de conectar contadores con interfaz S0 (por ejemplo, contadores de energía, gas o agua).
