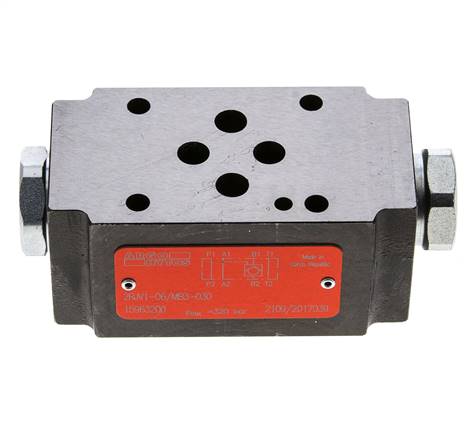

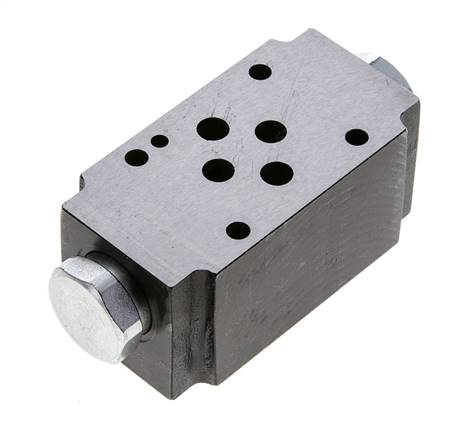

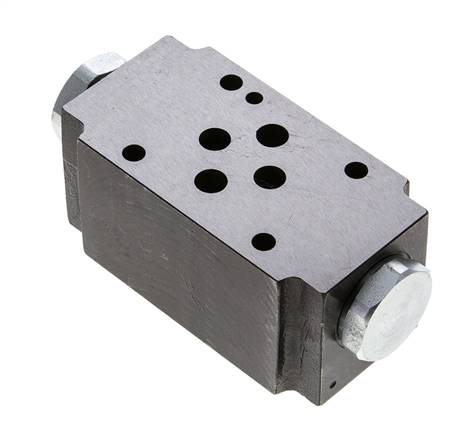

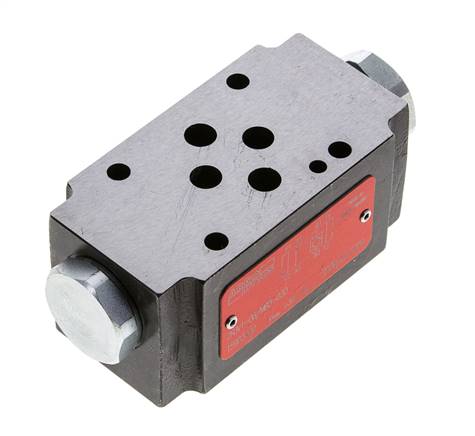

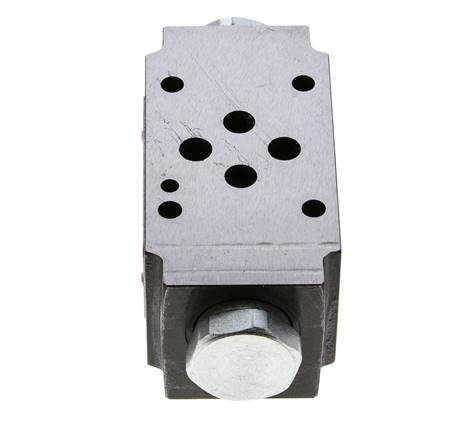

Válvula antirretorno pilotada sándwich NG6 (D03) B
Válvula antirretorno pilotada sándwich NG6 / D03 en la línea B. El aceite fluye libremente por B hacia el actuador; el caudal de retorno queda bloqueado hasta que la presión de la línea A abre la válvula. Se monta entre la válvula direccional y la placa base (ISO 4401-03, CETOP 3, NFPA D03). Caudal recomendado de hasta 40 l/min, máximo aproximadamente 60 l/min. Cuerpo de fundición dúctil y juntas de NBR, para aceite mineral de 20 a 400 mm²/s de -30 a +80 °C.
- Precio normal
- €220,55
- Precio normal
- €182,27
Descripción
Úsela para mantener un cilindro o un motor en posición en el lado B cuando la válvula direccional está en posición central. La válvula antirretorno solo se abre cuando la válvula direccional presuriza A. Combínela con una válvula direccional cuya posición central conecte A y B al depósito, como la corredera J o H. Si A y B están bloqueadas en la posición central, la presión atrapada en las líneas puede mantener abierta la válvula antirretorno y la carga puede descender. Presión de trabajo de hasta 320 bar. Se suministra con sus juntas, pero sin tornillos de fijación. Fije el apilado con cuatro tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.
Ventajas:
- Mantiene la carga en el lado B cuando la válvula está en posición central
- Se abre automáticamente cuando la línea opuesta se presuriza
- Superficie de conexión estándar NG6 / D03, se apila entre la válvula y la placa base
Desventajas:
- Se suministra sin tornillos de fijación
- Solo mantiene un lado - para ambos sentidos, elija la versión A y B
Serie:
Válvulas antirretorno pilotadas sándwich Tameson NG6 para pilas de válvulas NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montadas entre la válvula direccional y la placa base, dejan fluir libremente el aceite hacia el actuador y bloquean el caudal de retorno hasta que la línea opuesta se presuriza, de modo que los cilindros y los motores se mantienen en posición cuando la válvula direccional está en posición central. Versiones con una válvula antirretorno en la línea A, en la línea B o en ambas líneas. Cuerpo de fundición dúctil, componentes internos de acero y juntas de NBR, para fluidos hidráulicos de aceite mineral de 20 a 400 mm²/s de -30 a +80 °C. Presión de trabajo de hasta 320 bar, caudal de hasta aproximadamente 60 l/min, con un caudal recomendado de hasta 40 l/min. Las válvulas se suministran con juntas, sin tornillos de fijación; la pila se fija con tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.
