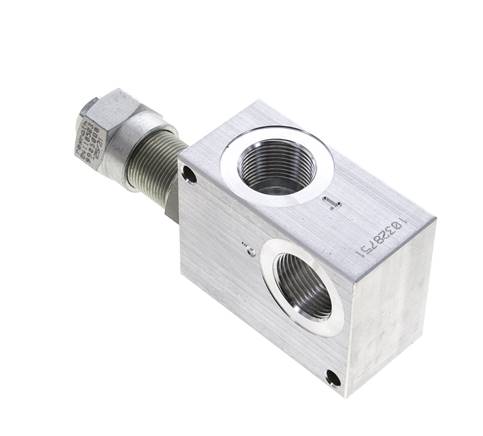

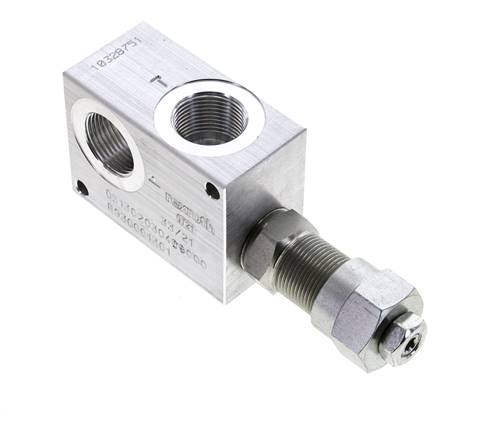

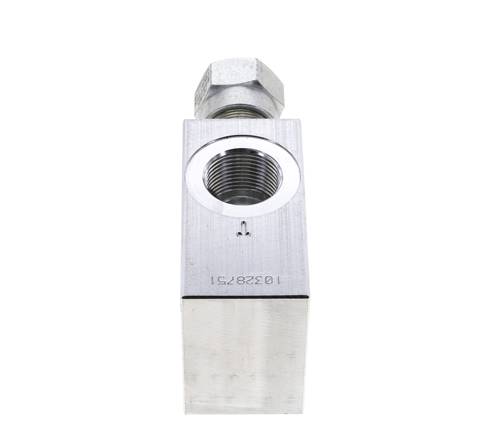

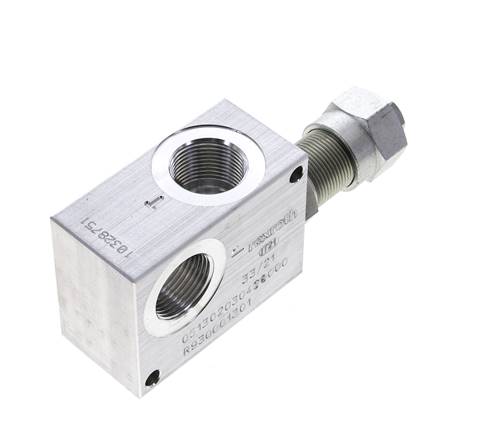

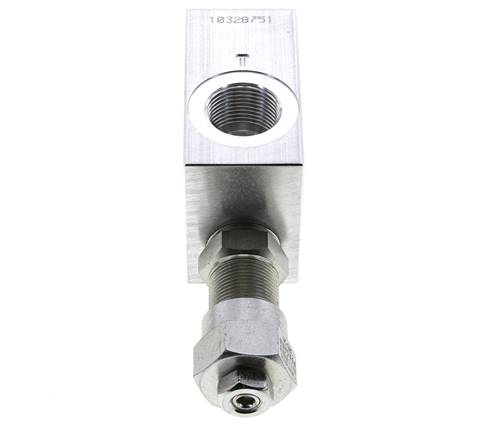

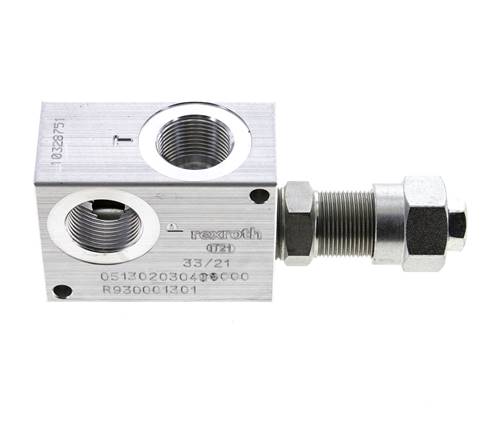

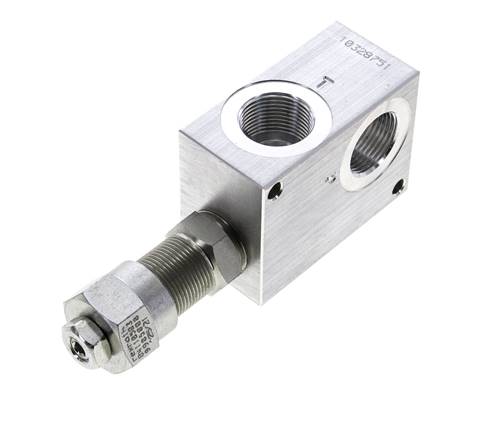

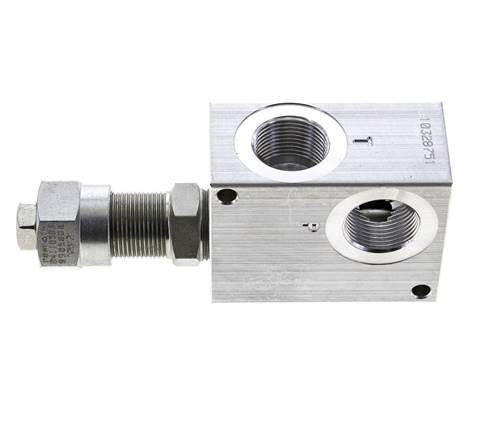

Válvula de alivio de presión hidráulica en línea G3/4'' 5-50bar 80l/min

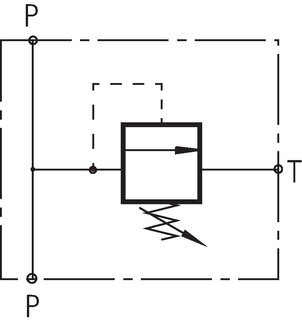

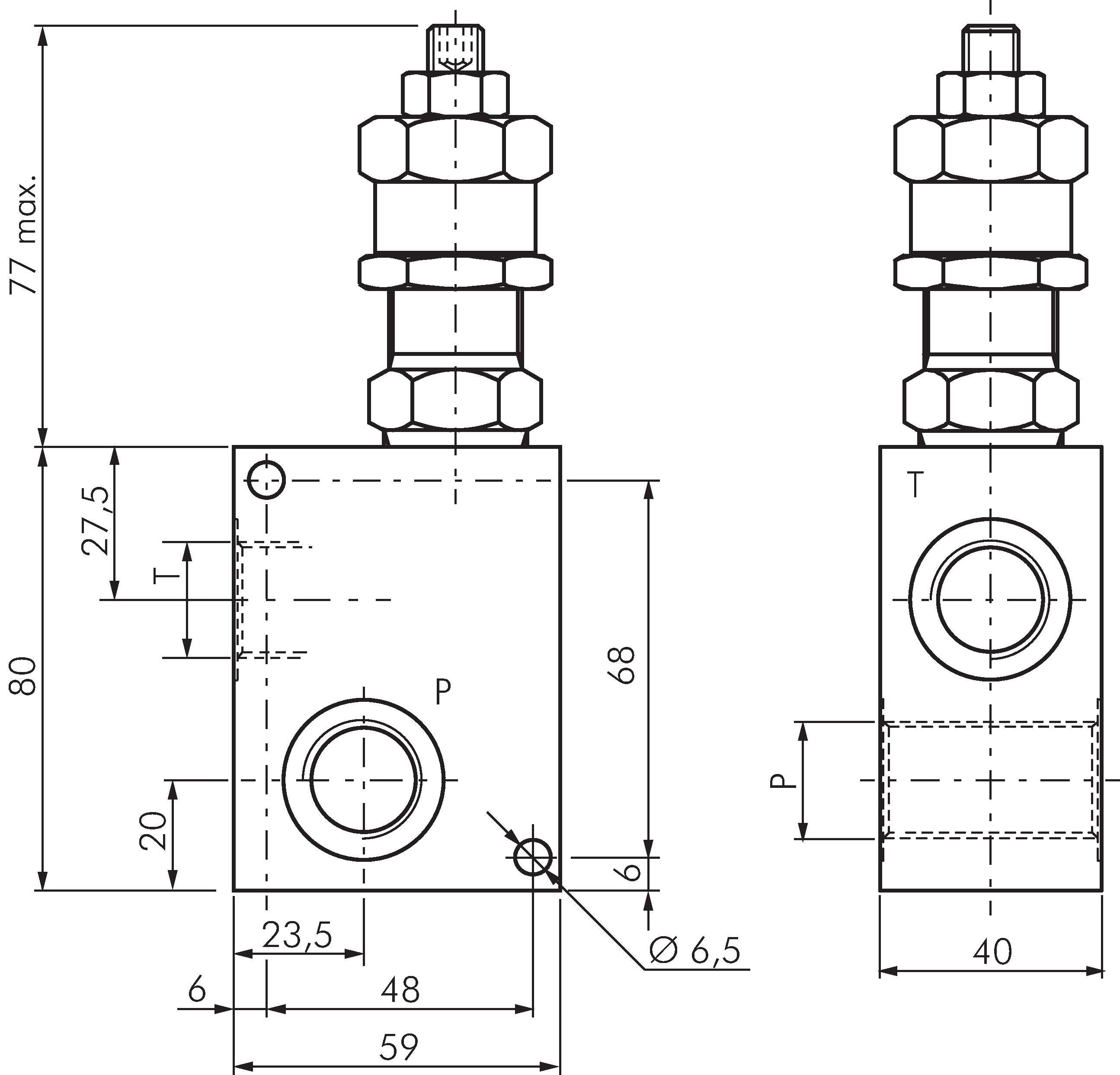

Instálela en la línea de presión: P atraviesa el cuerpo en línea recta, y el aceite por encima de la presión de tarado sale por T de vuelta al depósito. Para caudales de hasta 150 l/min, elija las válvulas pilotadas. El mismo cuerpo está disponible con rangos de ajuste de hasta 50, 100 o 250 bar. Fíjela mediante los taladros pasantes de 6,5 mm del cuerpo.

Ventajas:

• Se instala directamente en la línea de presión (P pasante, T al depósito)
• Para protección contra sobrepresión y funcionamiento continuo
• Válvula compacta de accionamiento directo para hasta 80 l/min

Desventajas:

• Ajuste más bajo medido a 5 l/min: con mayor caudal, aumenta la presión mínima alcanzable
• Ajustable solo hasta 50 bar: para ajustes más altos, elija un rango de presión superior

Serie:

Válvulas de alivio de presión hidráulicas en línea con cuerpo de aluminio, para limitar la presión del sistema en protección contra sobrepresión o funcionamiento continuo. La línea de presión atraviesa el cuerpo en línea recta (dos conexiones P), y el aceite por encima de la presión de tarado se evacua hacia T. Las versiones de accionamiento directo cubren 30 l/min (G3/8 y G1/2) y 80 l/min (G1/2 y G3/4); las versiones pilotadas cubren 150 l/min (G1/2, G3/4 y G1). Rangos de ajuste de 3-70 bar hasta 100-350 bar; los ajustes mínimos se miden a 5 l/min. Cuerpo de aluminio, cartucho roscado de acero galvanizado y juntas de NBR, para fluidos hidráulicos de aceite mineral de -20 a +80 °C. Las válvulas se fijan mediante taladros pasantes en el cuerpo.
