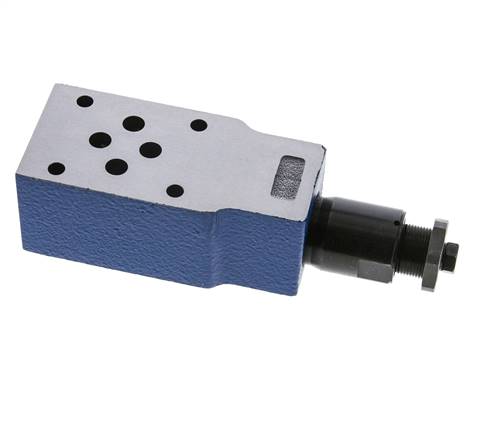

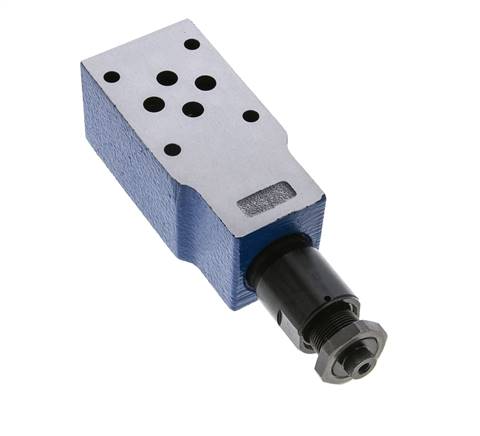

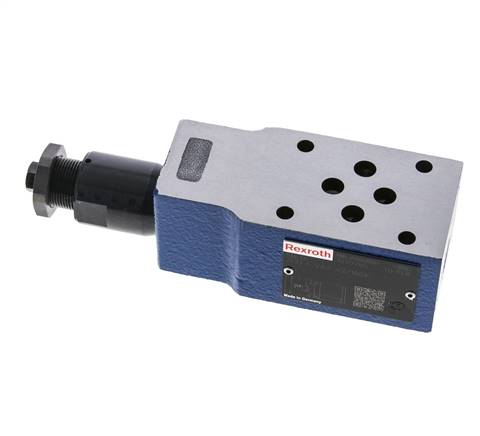

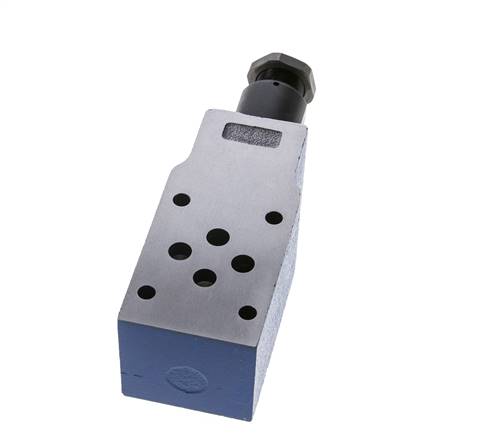

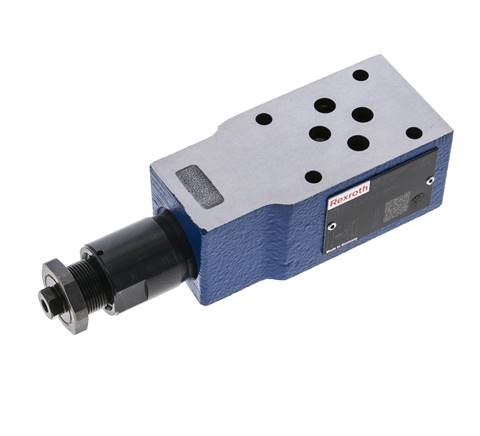

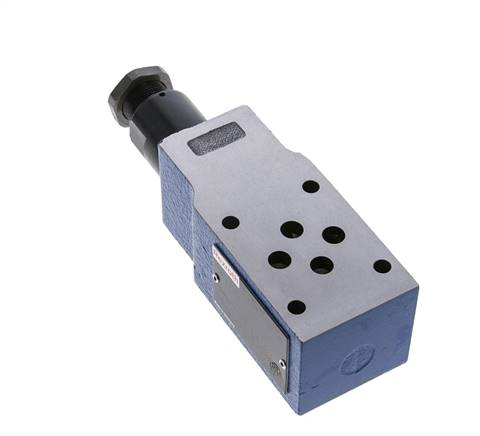

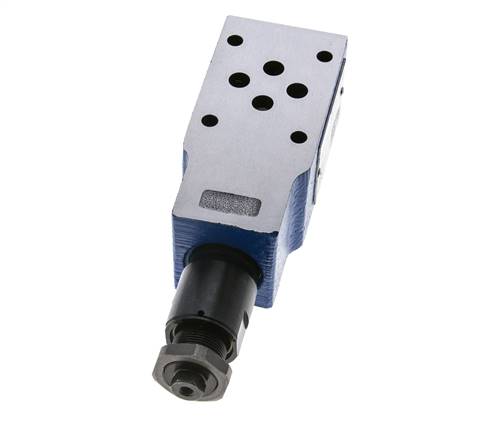

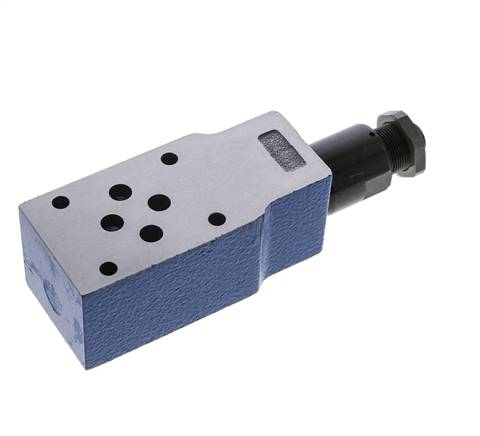

Válvula de alivio de presión sándwich NG6 (D03) A a T 100bar - Rexroth

Sirve para proteger el lado A de un cilindro o motor contra la sobrepresión, independientemente del lado B. Se apila entre la válvula direccional NG6 y la placa base; se pueden combinar varias válvulas sándwich en una misma posición de válvula. Presión de trabajo hasta 315 bar. Se suministra con sus juntas, pero sin tornillos de fijación. Fije el conjunto con cuatro tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.

Ventajas:

• Protege la línea de trabajo A de forma independiente
• Añade alivio de presión a una posición de válvula sin tuberías adicionales
• Superficie de conexión estándar NG6 / D03, se apila entre la válvula y la placa base

Desventajas:

• Se suministra sin tornillos de fijación
• Ajustable solo hasta 100 bar; para ajustes superiores, elija la versión de 315 bar

Serie:

Válvulas de alivio de presión sándwich Bosch Rexroth ZDB 6 y Z2DB 6 para pilas de válvulas NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montadas entre la válvula direccional y la placa base, limitan la presión en una línea o en ambas líneas de trabajo sin tuberías adicionales. Versiones: P a T, A a T, B a T, A y B a T (dos válvulas en una placa) y A a B y B a A (conexión cruzada). Cada versión está disponible en escalones de presión de hasta 100 o 315 bar. Cuerpo de fundición dúctil, componentes internos de acero y juntas de FKM, para fluidos hidráulicos de aceite mineral de 10 a 500 mm²/s de -20 a +80 °C. Presión de trabajo de hasta 315 bar, caudal de hasta aproximadamente 60 l/min, con un caudal recomendado de hasta 40 l/min. Las válvulas se suministran con juntas, sin tornillos de fijación; la pila se fija con tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.
