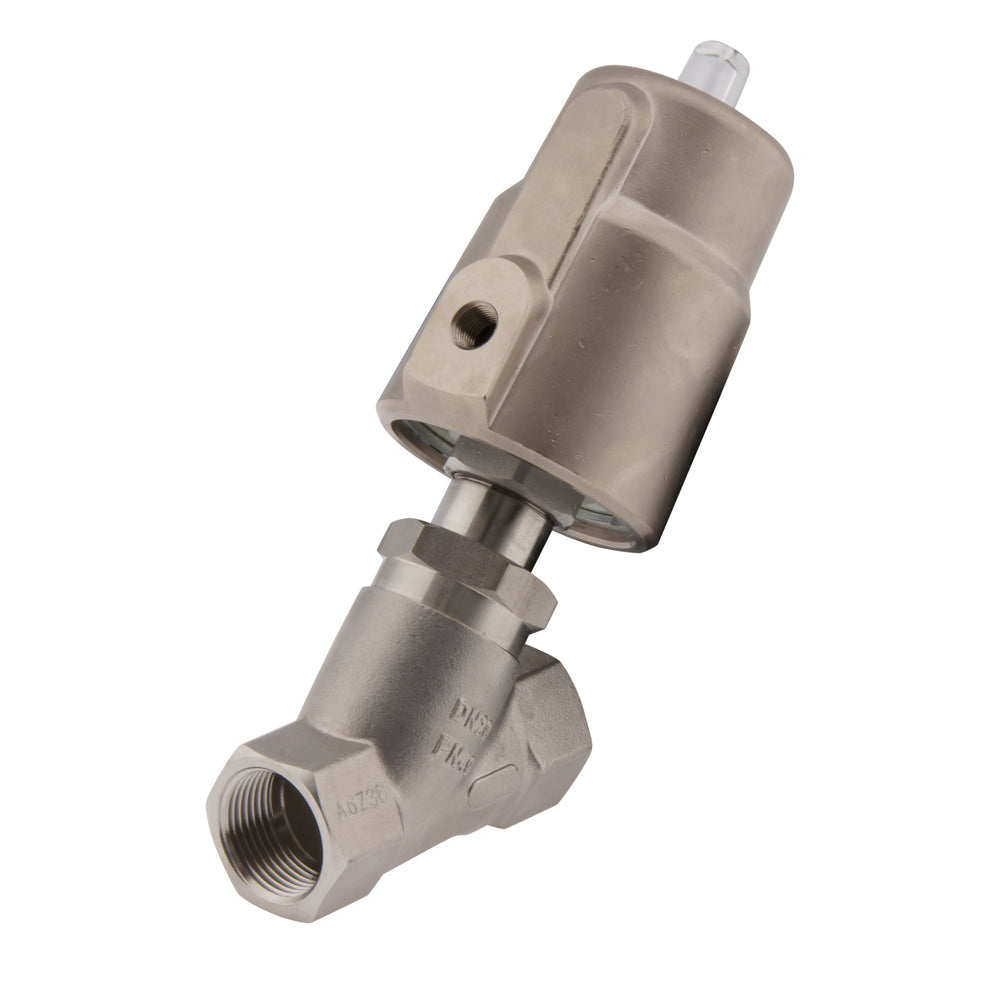

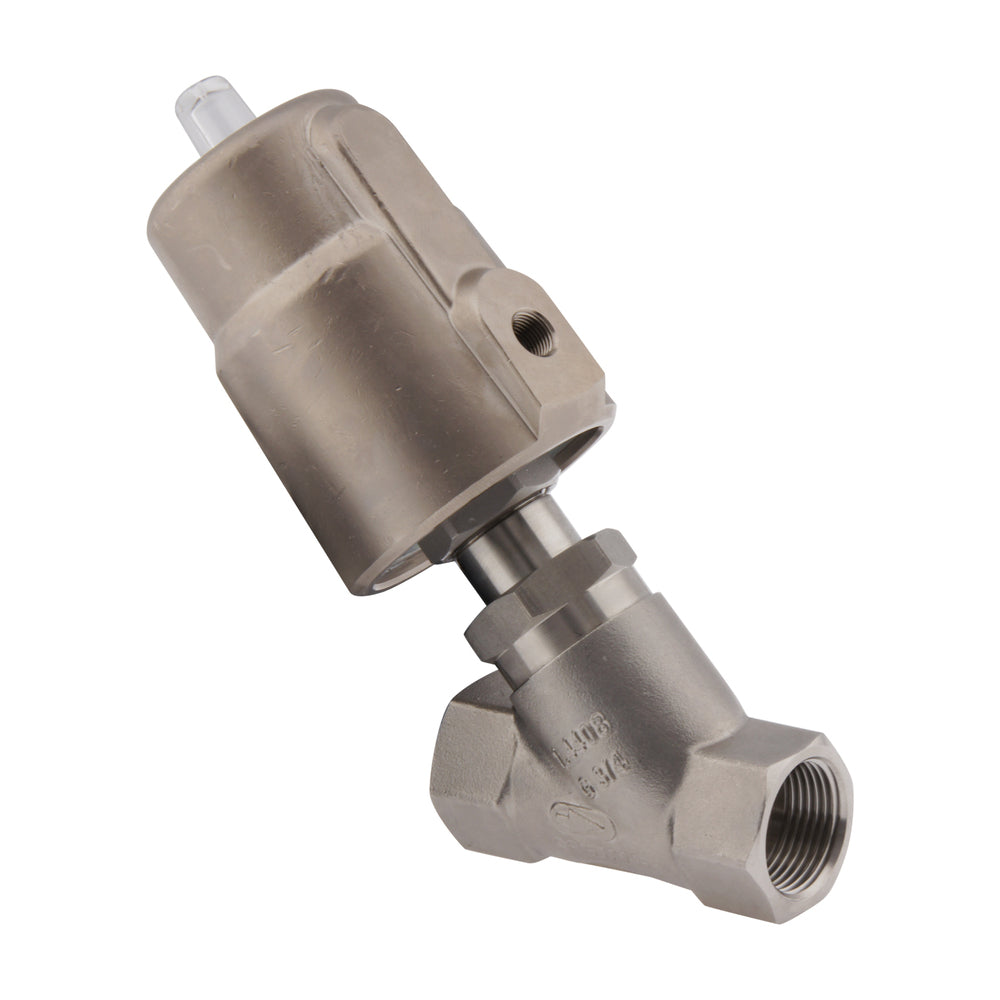

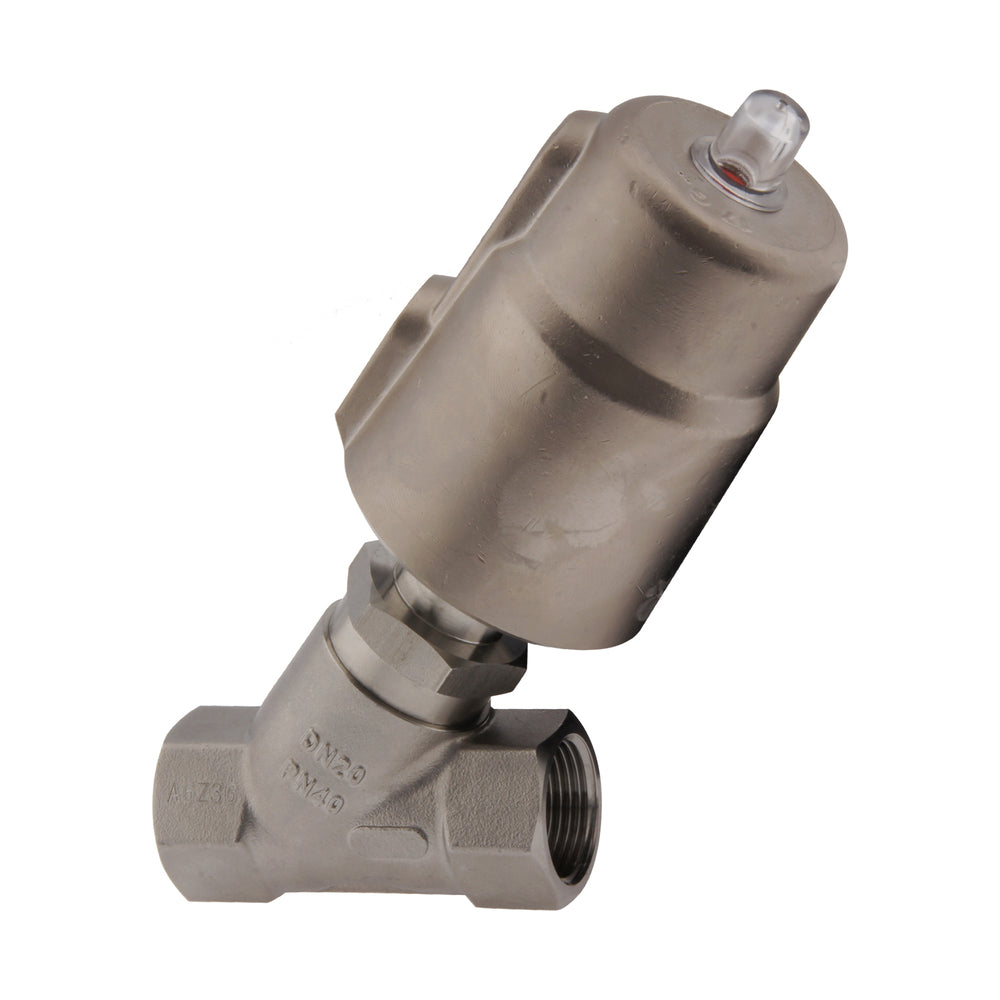

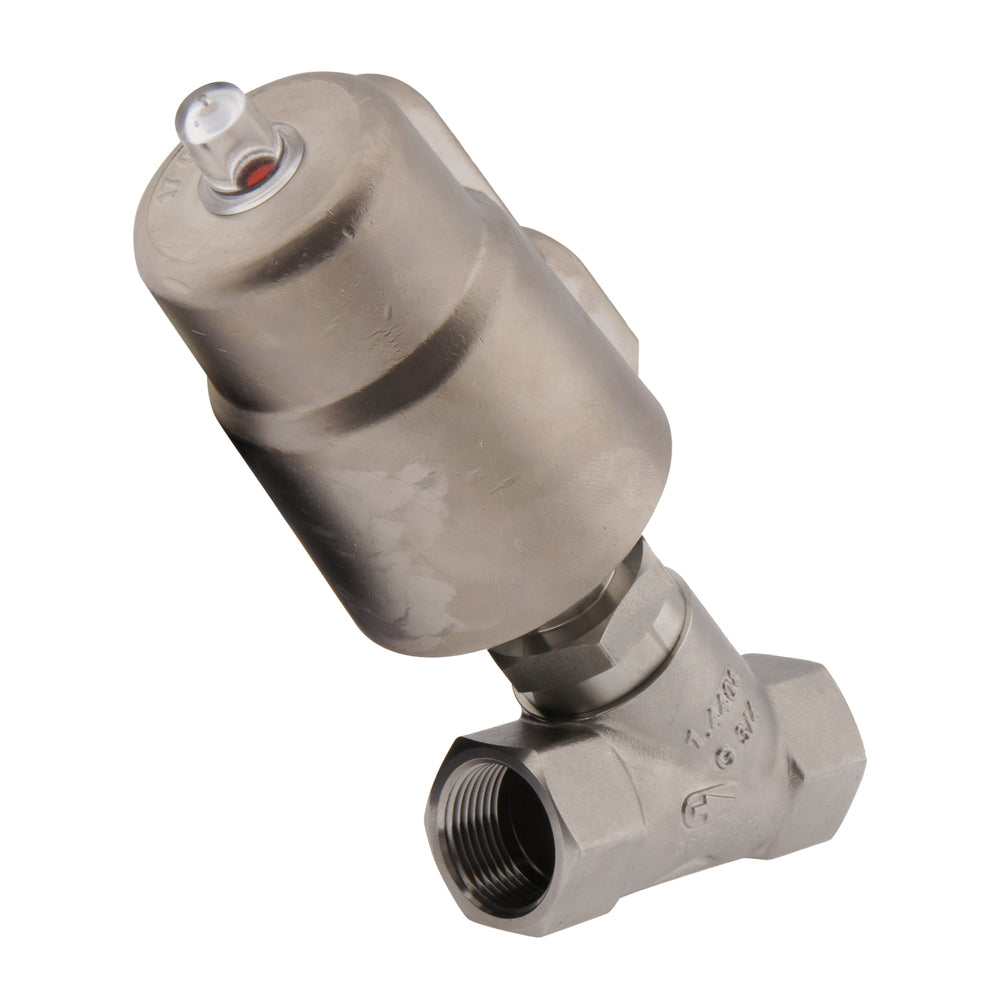

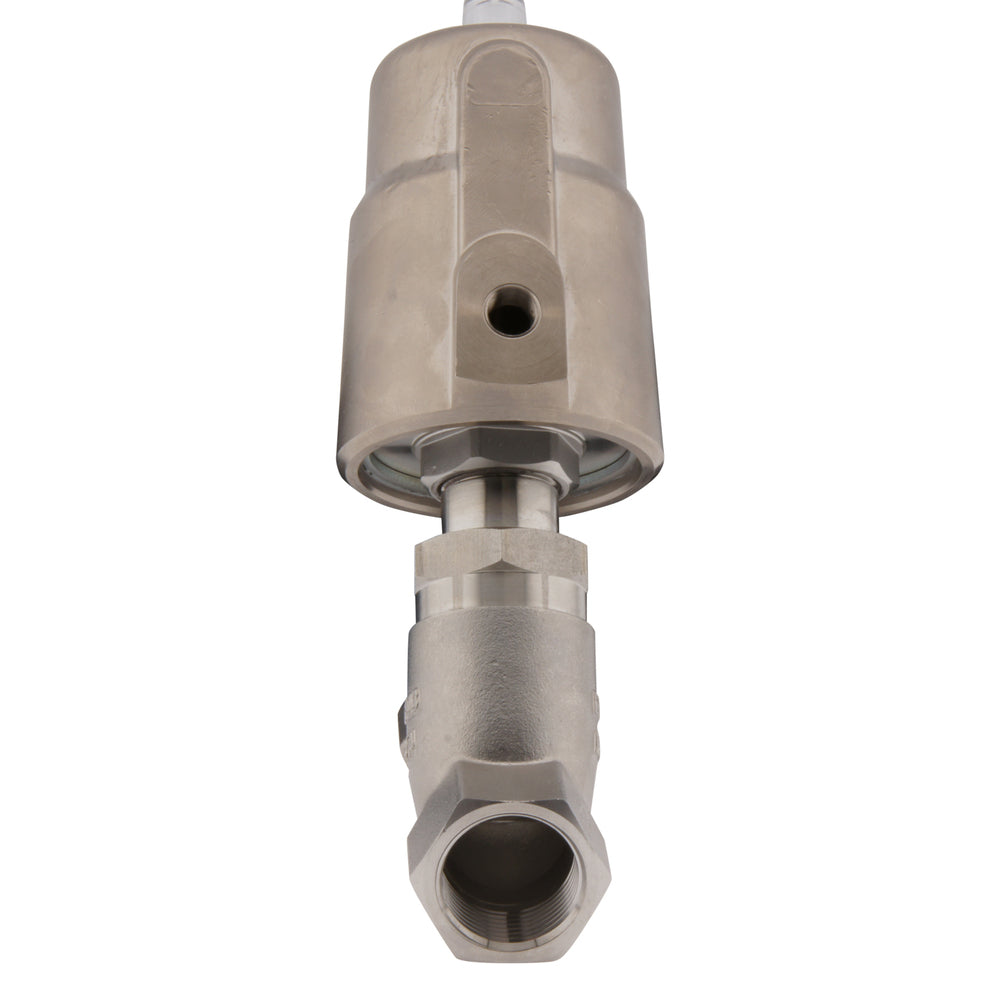

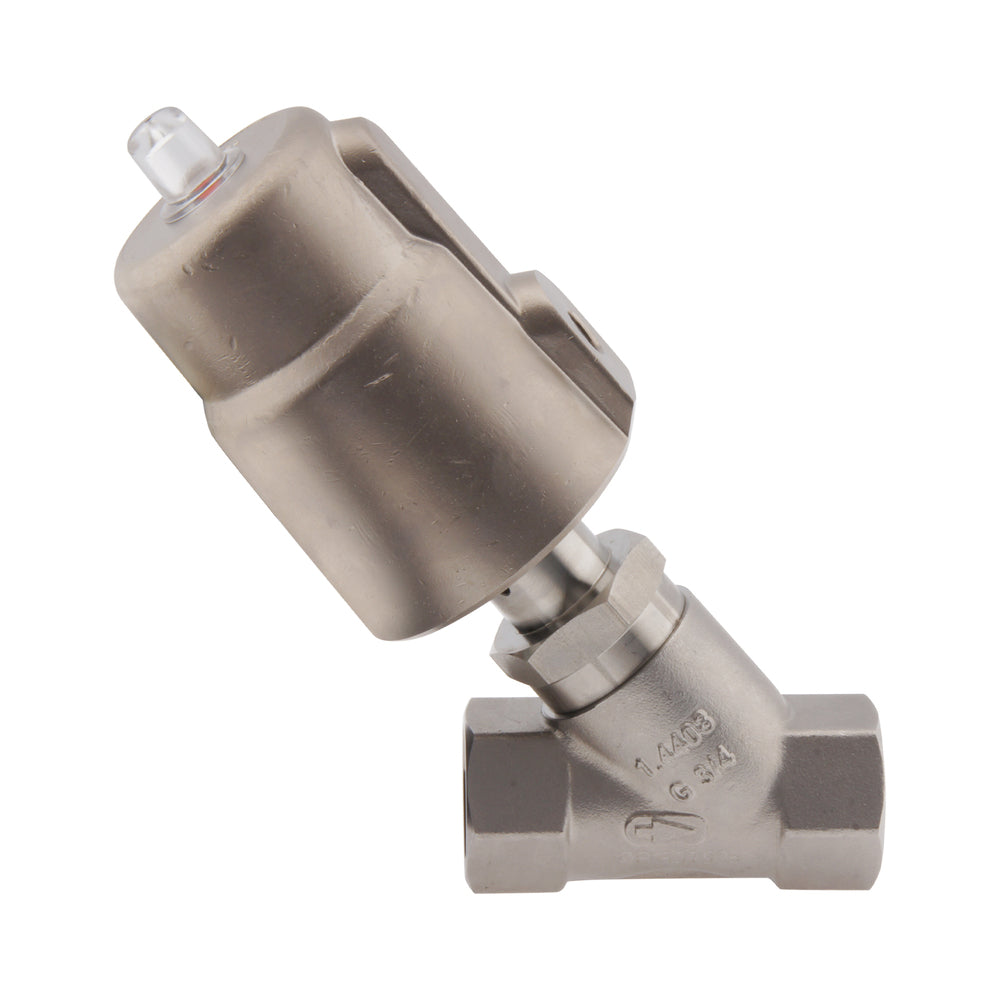

G2'' PTFE 12bar NO Válvula de asiento en ángulo Acero inoxidable/Latón AL2

Esta válvula de pistón de asiento inclinado G 2" normalmente abierta proporciona un control de cierre fiable para gases y fluidos. El cuerpo principal de la válvula es de acero inoxidable con asiento y junta del vástago de PTFE. Adecuado para medios de 0 a 12 bar y temperaturas de -20 a 200°C. La válvula funciona con aire comprimido de 6 bares preferiblemente (mín. 4, máx. 10), se requiere una válvula neumática 3/2 para controlar el suministro de aire. Excelente caudal gracias al diseño en forma de Y. Consejo: para caudales de líquido rápidos, seleccione válvulas de "cierre contra caudal" para evitar el riesgo de golpes de ariete.

Ventajas

• Vida útil muy elevada en comparación con otras válvulas de encendido/apagado, como las electroválvulas o incluso las válvulas de bola eléctricas.
• Funciona a partir de cero bar
• Excelentes características de flujo gracias a la forma en Y y a la trayectoria de flujo relativamente libre de obstrucciones
• Adecuado para medios viscosos (normalmente hasta 600 cSt)
• Menos sensibles a la contaminación que las electroválvulas
• Su diseño robusto hace que el AL2 sea adecuado para una amplia gama de entornos

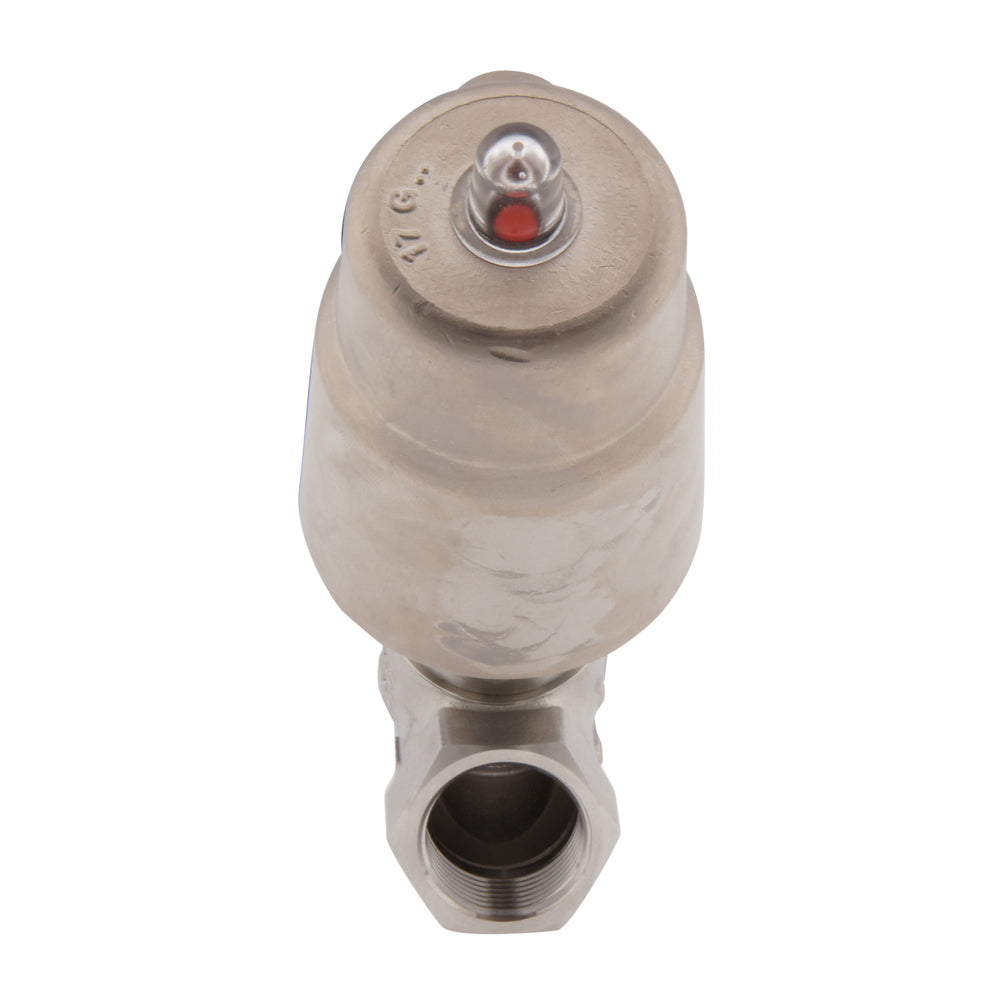

• El indicador mecánico muestra la posición de la válvula
• Accionamiento rápido

Desventajas

• Se necesita aire comprimido y una válvula neumática 3/2 adicional para su funcionamiento
• Actuador relativamente grande en comparación con una electroválvula
• Riesgo de golpe de ariete. Para evitarlo: seleccione las versiones "cierra contra flujo".

Serie AL2

La serie AL2 es una amplia gama de válvulas de pistón de asiento inclinado de 2 vías con una gran variedad de materiales, tamaños y funciones para adaptarse a una gran variedad de aplicaciones. Se caracterizan por sus excelentes caudales y pueden utilizarse en condiciones extremas. Son excelentes alternativas a las válvulas de bola. Pueden utilizarse en aplicaciones en las que fallarían las electroválvulas más estándar, como medios espesos, viscosos o incluso ligeramente contaminados.

Las válvulas están disponibles en versiones normalmente cerrada (NC) y normalmente abierta (NO). Vuelven a su posición de reposo (normal) por la fuerza de un muelle y cambian de posición llenando el cilindro de mando con aire comprimido de 6 bares preferiblemente (entre 4 y 10 bares). Debe utilizarse una válvula neumática (solenoide) 3/2 adicional para controlar el suministro de aire.

Las válvulas están disponibles en latón o acero inoxidable. El sellado del asiento es de PTFE por defecto. Algunas versiones tienen juntas de asiento de FKM, que es un material más flexible y proporciona mejores propiedades de sellado. Las válvulas de acero inoxidable tienen un cilindro de control de latón niquelado y pueden suministrarse opcionalmente con un cilindro de control de acero inoxidable. Algunas versiones tienen un actuador de aluminio. La dirección estándar del caudal es la misma que la dirección de cierre de la válvula. Cuando se utilizan líquidos (no gases) a velocidades de flujo elevadas, existe el riesgo de que se produzcan golpes de ariete. Utilizar la válvula en sentido inverso reduce este riesgo, seleccione si es necesario válvulas que tengan la designación de "cierre contra flujo".

Ejemplo de número de referencia: AL2A-SPP-212-AG-C-20

• AL2: Series.
• A: Función. A = Normalmente cerrado, B = Normalmente abierto
• S: Vivienda. B = Bronce rojo (latón 2-1/2"-3"), S = Acero inoxidable (1.4408)
• P: Junta del asiento. P = PTFE, F = FKM
• P: Junta primaria del husillo. P = PTFE, F = FKM, N = NBR
• 212: Tamaño de rosca BSP. Ex. 212 = G 2-1/2", 012 = G 1/2"
• A: Cilindro de control. A = Aluminio, S = Acero inoxidable, B = Latón (niquelado cuando el cuerpo es de acero inoxidable)
• G: Conexión de control. Blank = G 1/8", G = G 1/4"
• C: Sentido del flujo. En blanco = cierra en el sentido del caudal, C = cierra en contra del sentido del caudal
• 10: Presión máxima. 10 = 10 bar. En blanco = 16 bar para latón y 25 bar para acero inoxidable
