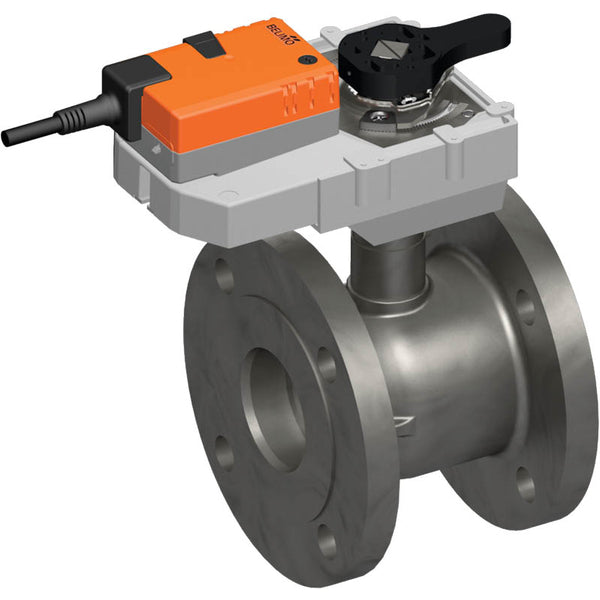

Belimo Válvula Caracterizada Brida DN100 Kvs160 24VAC/DC 90s BACnet/Modbus/MP-Bus 40Nm IP54 R6100W160-S8/GR24A-MOD-5

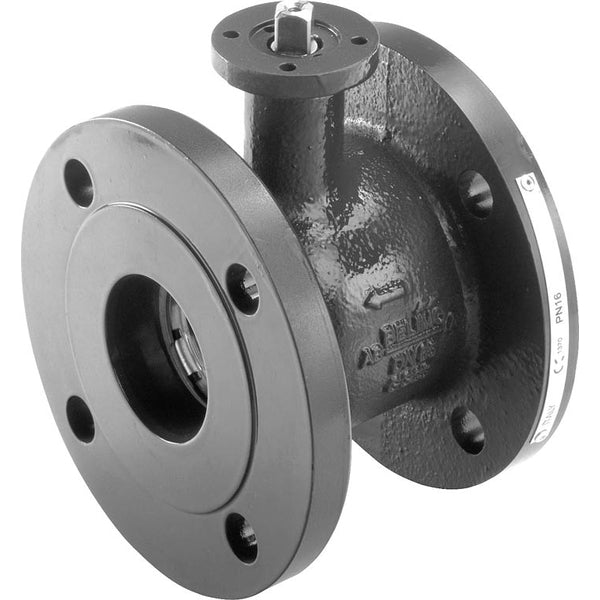

Esta es una válvula de bola caracterizada de 2 vías Belimo con una carcasa de hierro fundido y un sellado EPDM. El diámetro del orificio de la válvula es DN 100 y el tamaño de la brida es DN 100. Con su disco de caracterización integrado, garantiza un control de flujo de porcentaje igual, lo que permite una regulación precisa y constante del flujo de fluido. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede funcionar entre -10 y 120 °C (14 a 248 °F). El valor Kv de la válvula es de 160 m3/h, equivalente a un valor Cv de 185,12 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite el ajuste de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 90 segundos. El actuador se puede montar en la válvula a través de la brida ISO 5211. El actuador tiene una clasificación IP54.

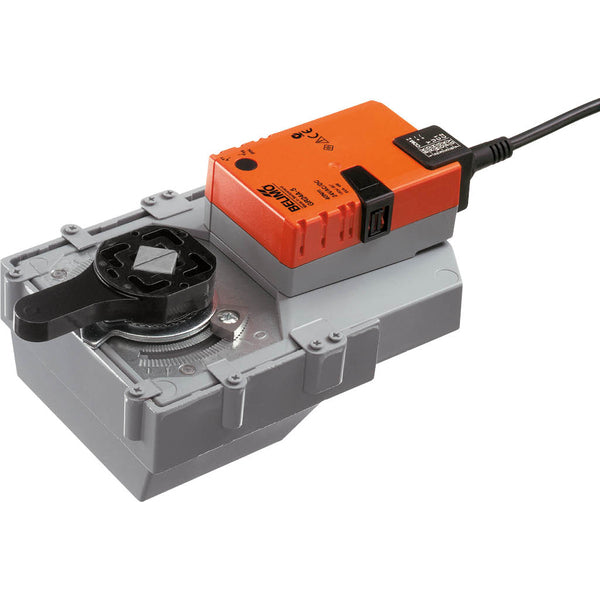

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un botón pulsador, que desacopla el tren de engranajes mientras el botón está presionado o permanece bloqueado. El actuador se puede montar directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje en relación con la válvula se puede seleccionar en incrementos de 90°. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. El ángulo de rotación se puede ajustar con topes finales mecánicos.
