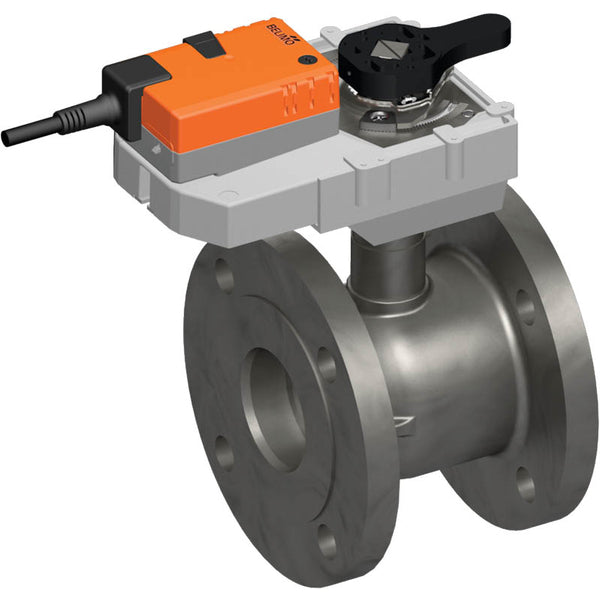

Belimo Válvula Modulante DN100 Brida Kvs160 24VAC/DC 90s MP-Bus 0-10/2-10V 40Nm IP54 R6100W160-S8/GR24A-MP-5

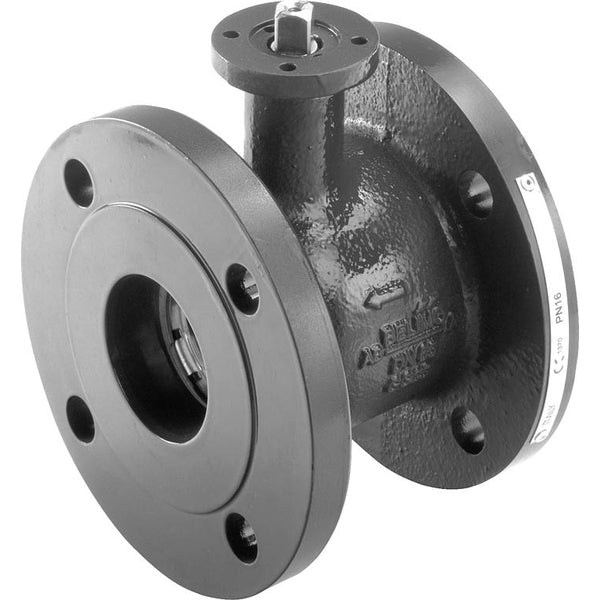

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de hierro fundido y junta de EPDM. El diámetro interior de la válvula es DN 100 y el tamaño de la brida es DN 100. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 4 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 160 m3/h, equivalente a un valor Cv de 185,12 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 90 segundos. El actuador puede montarse en la válvula mediante la brida ISO 5211. El actuador tiene un grado de protección IP54.

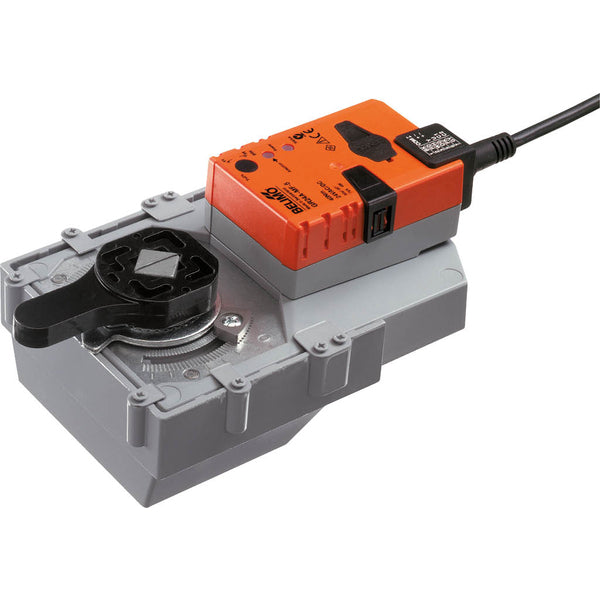

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador se conecta con una señal de control de 0-10 V y se desplaza a la posición definida por la señal. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. En el funcionamiento por bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se desplaza a la posición definida. La conexión U sirve como interfaz de comunicación sin proporcionar una tensión de medición analógica. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Este actuador modulante puede posicionar la válvula en cualquier posición entre 0-90 grados con una señal de control de 0-10 V/2-10 V
