Válvula de Bola Caracterizada Eléctrica Brida DN 100 Fundición EPDM 160m3/h 16bar/232psi 24 V AC/DC

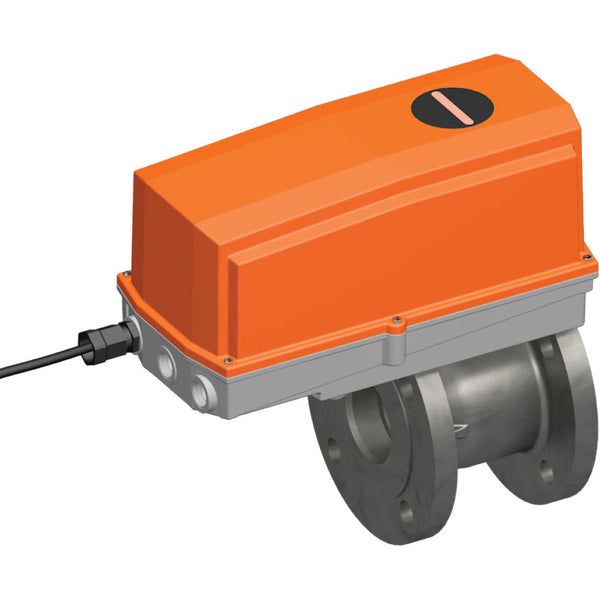

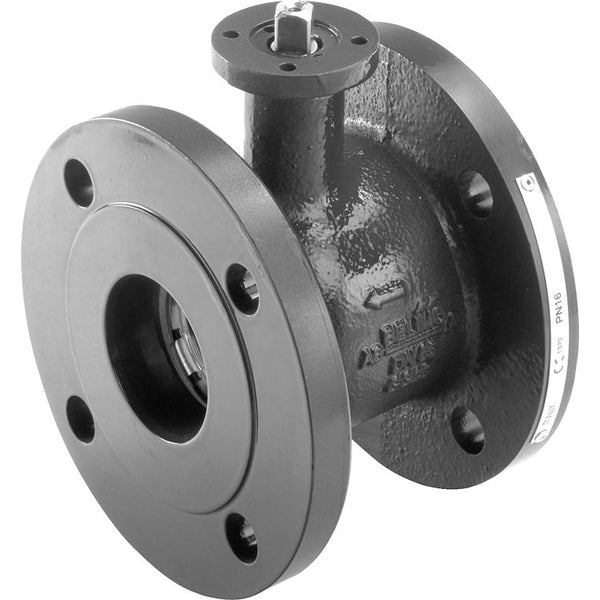

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de hierro fundido y junta de EPDM. El diámetro interior de la válvula es DN 100 y el tamaño de la brida es DN 100. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. Esta válvula soporta presiones de hasta 16 bar (232 psi). La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 160 m3/h, equivalente a un valor Cv de 185,12 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0,5-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador puede montarse en la válvula mediante la brida ISO 5211. El actuador tiene un grado de protección IP54.
- Precio normal
- €3122.99
- Precio normal
- €2580.98
Descripción
Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de hierro fundido y junta de EPDM. El diámetro interior de la válvula es DN 100 y el tamaño de la brida es DN 100. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. Esta válvula soporta presiones de hasta 16 bar (232 psi). La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 160 m3/h, equivalente a un valor Cv de 185,12 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador puede montarse en la válvula mediante la brida ISO 5211. El actuador tiene un grado de protección IP54.

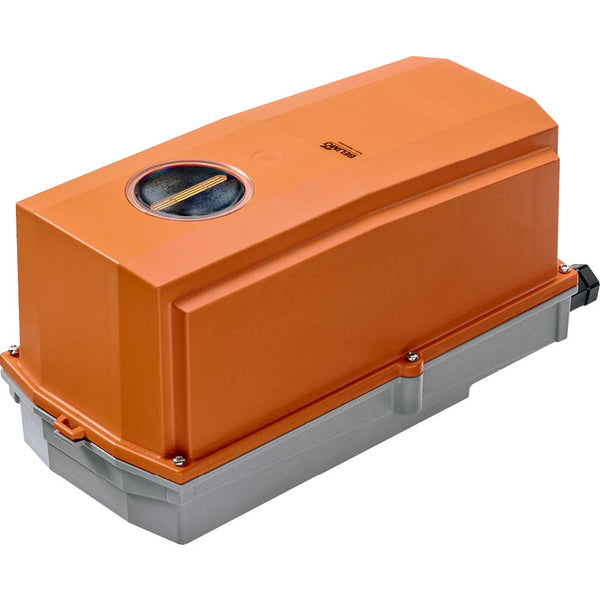

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. El ángulo de rotación puede ajustarse con topes finales mecánicos. El actuador es apto para su uso en exteriores y está protegido contra la radiación UV, la lluvia/nieve, la suciedad/polvo, la humedad del aire y las frecuentes fluctuaciones significativas de temperatura. Para evitar la condensación interna, se recomienda utilizar el actuador con calefacción instalada de fábrica que se puede pedir por separado. La tapa de la carcasa debe retirarse para el accionamiento manual.
Pros
- El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
- Este actuador modulante puede posicionar la válvula entre 0 y 90 grados con una señal de control de 0 a 10 V.
