Válvula de Bola Caracterizada Eléctrica Brida DN 100 Fundición EPDM 160m3/h 16bar/232psi 24 V AC/DC

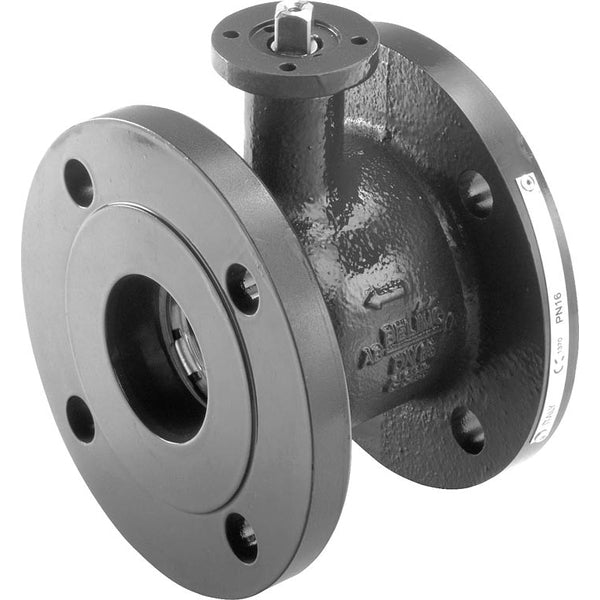

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de hierro fundido y junta de EPDM. El diámetro interior de la válvula es DN 100 y el tamaño de la brida es DN 100. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. Esta válvula soporta presiones de hasta 16 bar (232 psi). La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 160 m3/h, equivalente a un valor Cv de 185,12 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador dispone de control de dos puntos (apertura-cierre). El actuador abre/cierra la válvula en 150 segundos. El actuador puede montarse en la válvula mediante la brida ISO 5211. El actuador tiene un grado de protección IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

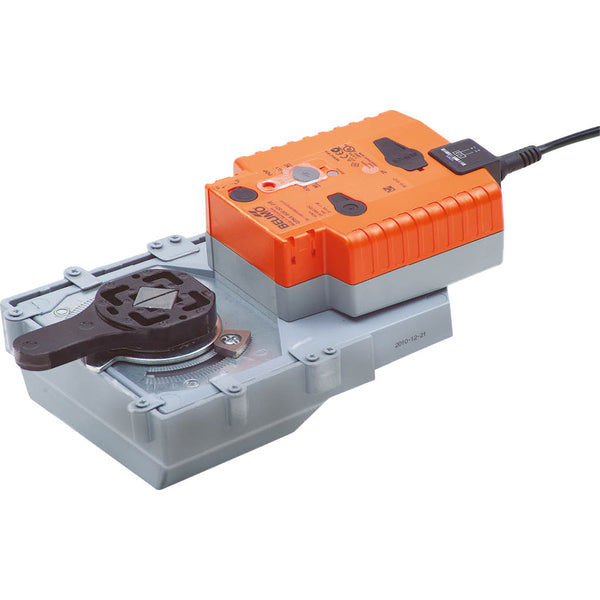

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador mueve la válvula a la posición de funcionamiento deseada simultáneamente a la carga de los condensadores integrados. Si se interrumpe el suministro eléctrico, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. El ángulo de rotación puede ajustarse con topes finales mecánicos. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. En caso de corte de corriente, el actuador se desplaza a la posición de seguridad seleccionada, teniendo en cuenta el tiempo de puenteo de 2 segundos ajustado de fábrica. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• El actuador está equipado con una función a prueba de fallos
