Belimo Válvula Modulante DN15 Brida Kvs4 24VAC/DC Prueba De Fallos 75s 2-Punto 10Nm IP54 R6015R4-B1/NRF24A

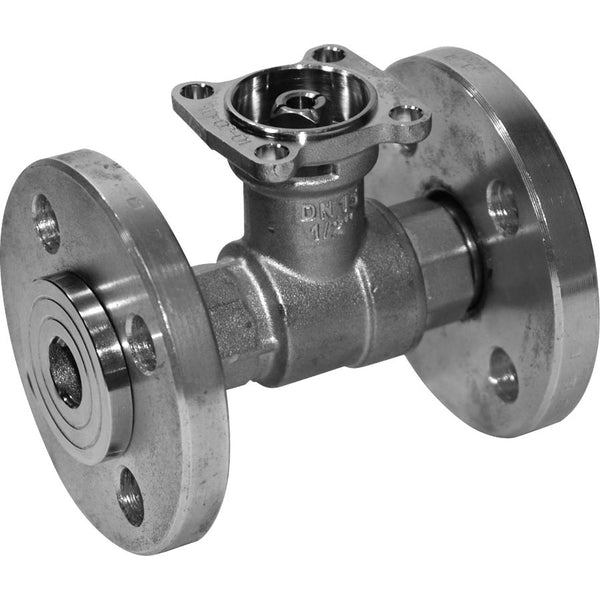

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 15 y el tamaño de la brida es DN 15. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 1 bar. La válvula puede funcionar entre -10 y 100 °C (14 y 212 °F). El valor Kv de la válvula es de 4 m3/h, equivalente a un valor Cv de 4,63 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador dispone de control de dos puntos (apertura-cierre). El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función a prueba de fallos (NC) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

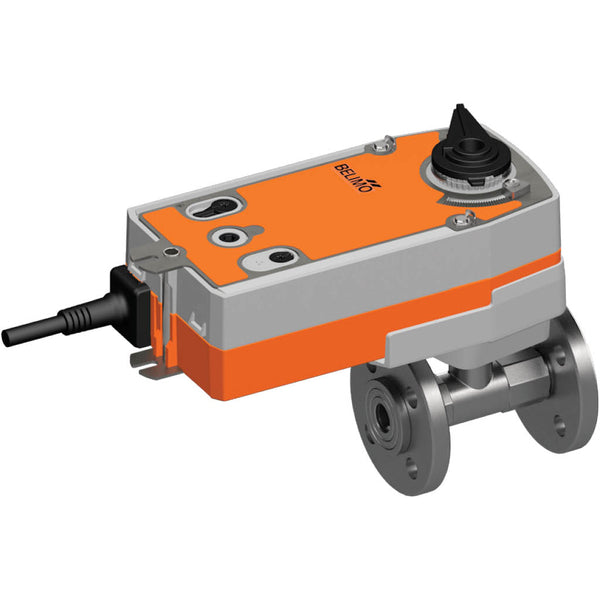

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador mueve simultáneamente la válvula a la posición de funcionamiento y tensa el muelle de retorno. Si se corta la fuente de alimentación, la válvula vuelve a la posición de seguridad impulsada por la fuerza del muelle. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• El actuador está equipado con una función a prueba de fallos
