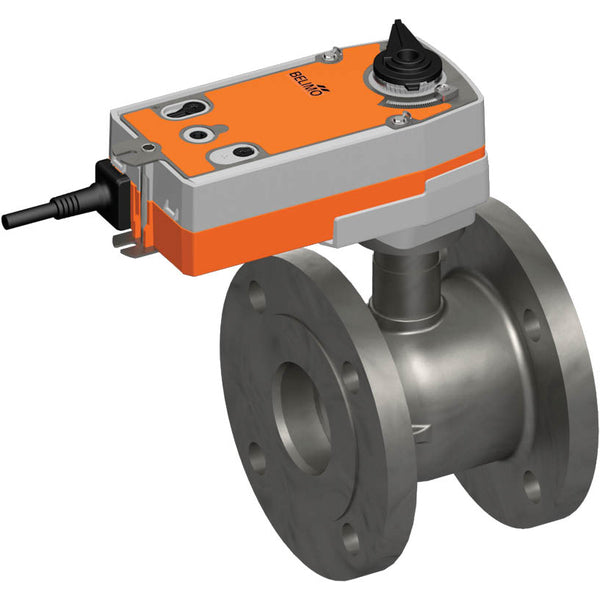

Belimo Válvula Modulante DN65 Brida Kvs63 24VAC/DC Prueba De Fallos 90s 2-10V 20Nm IP54 R6065W63-S8/SRF24A-SR-5

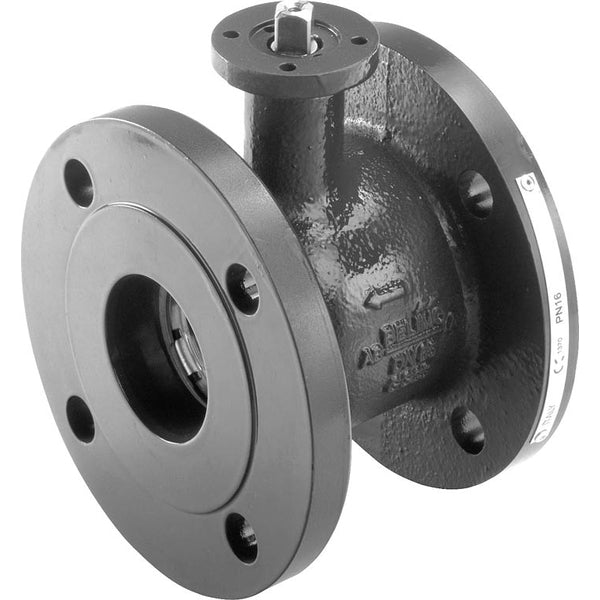

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de hierro fundido y junta de EPDM. El diámetro interior de la válvula es DN 65 y el tamaño de la brida es DN 65. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 4 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 63 m3/h, equivalente a un valor Cv de 72,89 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 90 segundos. El actuador puede montarse en la válvula mediante la brida ISO 5211. El actuador tiene un grado de protección IP54. El actuador está equipado con una función a prueba de fallos (NC) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador se conecta con una señal de control estándar de 0-10 V. El actuador mueve la válvula a la posición de funcionamiento al tiempo que tensa el muelle de retorno. La válvula vuelve a la posición de seguridad por la fuerza de un muelle cuando se interrumpe la tensión de alimentación. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Este actuador modulante puede colocar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 2-10 V
• El actuador está equipado con una función a prueba de fallos
